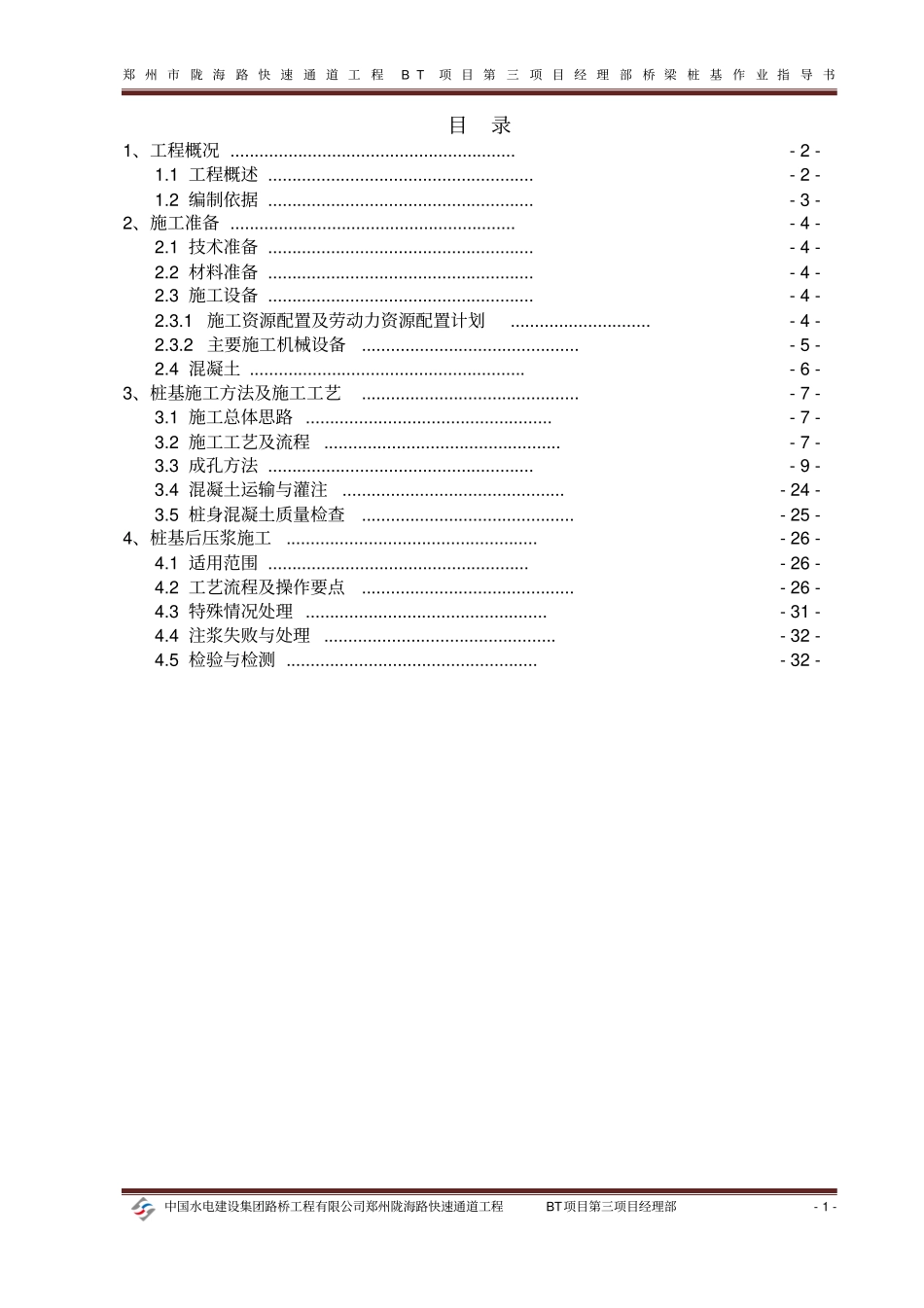

郑州市陇海路快速通道工程第三标段（西四环-陇海路互通立交）桥梁桩基作业指导书（XSHK0+800～XSHK3+600）审批：复核：编制：中国水电建设集团路桥工程有限公司郑州市陇海路快速通道工程BT项目第三项目经理部二○一四年二月郑州市陇海路快速通道工程BT项目第三项目经理部桥梁桩基作业指导书中国水电建设集团路桥工程有限公司郑州陇海路快速通道工程BT项目第三项目经理部-1-目录1、工程概况...........................................................-2-1.1工程概述.......................................................-2-1.2编制依据.......................................................-3-2、施工准备...........................................................-4-2.1技术准备.......................................................-4-2.2材料准备.......................................................-4-2.3施工设备.......................................................-4-2.3.1施工资源配置及劳动力资源配置计划.............................-4-2.3.2主要施工机械设备.............................................-5-2.4混凝土.........................................................-6-3、桩基施工方法及施工工艺.............................................-7-3.1施工总体思路...................................................-7-3.2施工工艺及流程.................................................-7-3.3成孔方法.......................................................-9-3.4混凝土运输与灌注..............................................-24-3.5桩身混凝土质量检查............................................-25-4、桩基后压浆施工....................................................-26-4.1适用范围......................................................-26-4.2工艺流程及操作要点............................................-26-4.3特殊情况处理..................................................-31-4.4注浆失败与处理................................................-32-4.5检验与检测....................................................-32-郑州市陇海路快速通道工程BT项目第三项目经理部桥梁桩基作业指导书中国水电建设集团路桥工程有限公司郑州陇海路快速通道工程BT项目第三项目经理部-2-桥梁桩基作业指导书1、工程概况1.1工程概述郑州市陇海路快速通道工程西段是郑州市交通畅通工程的关键性项目，是实现现代郑州市交通快速化建设的一项重要任务，对缓解主城区交通压力、合理分布交通流量具有极其重要的作用，而西四环-陇海路互通立交是郑州市三环路快速化工程中的关键性工程。第三合同段桥梁工程桩基具体内容为：西四环高架：共22联，墩台SP1~SP68，桩基520根；ES匝道：共10联，墩台ESP2~ESP27，桩基90根；EN匝道：共6联，墩台ENP1~ENP18，桩基48根；NE匝道：共10联，墩台NEP1~NEP27，桩基92根；NW匝道：共6联，墩台NWP1~NWP19，桩基50根；WS匝道：共3联，墩台WSP1~WSP10，桩基28根；WN匝道：共16联，墩台WNP1~WNP46，桩基152根；SE匝道：共6联，墩台SEP1~SEP17，桩基46根；SW匝道：共16联，墩台SWP1~SWP48，桩基160根；JS匝道：共14联，墩台JSP1~JSP38，桩基114根；E匝道：共2联，墩台EA1~EP7，桩基22根；F匝道：共2联，墩台FP1~FA7，桩基22根。第三合同段钻孔灌注桩共有桩基础1344根。桩径分φ1.2m及φ1.5m两种；φ1.2m的桩基462根，φ1.5m的桩基882根。桩基单根桩长约40～60m，混凝土工程量约100200m3，钢筋制安约7850T。桩基由于顶部埋深较大，桩基施工时需要从原地面向下钻孔，因此形成一部分空钻钻孔。空钻孔总长为：φ1.2m桩基为2772m，φ1.5m桩基为5292m，这一部分的工程量为额外增加的工程量。桩头超浇混凝土按照超浇1m高度控制，桩头凿除量为1344个，凿除混凝土方量为2025m3.弃至砌渣场，运距16km。钢护筒埋设1.5m直径(直径1.2m灌注桩)的总计2480m，1.8米直径（直径1.5灌注郑州市陇...
