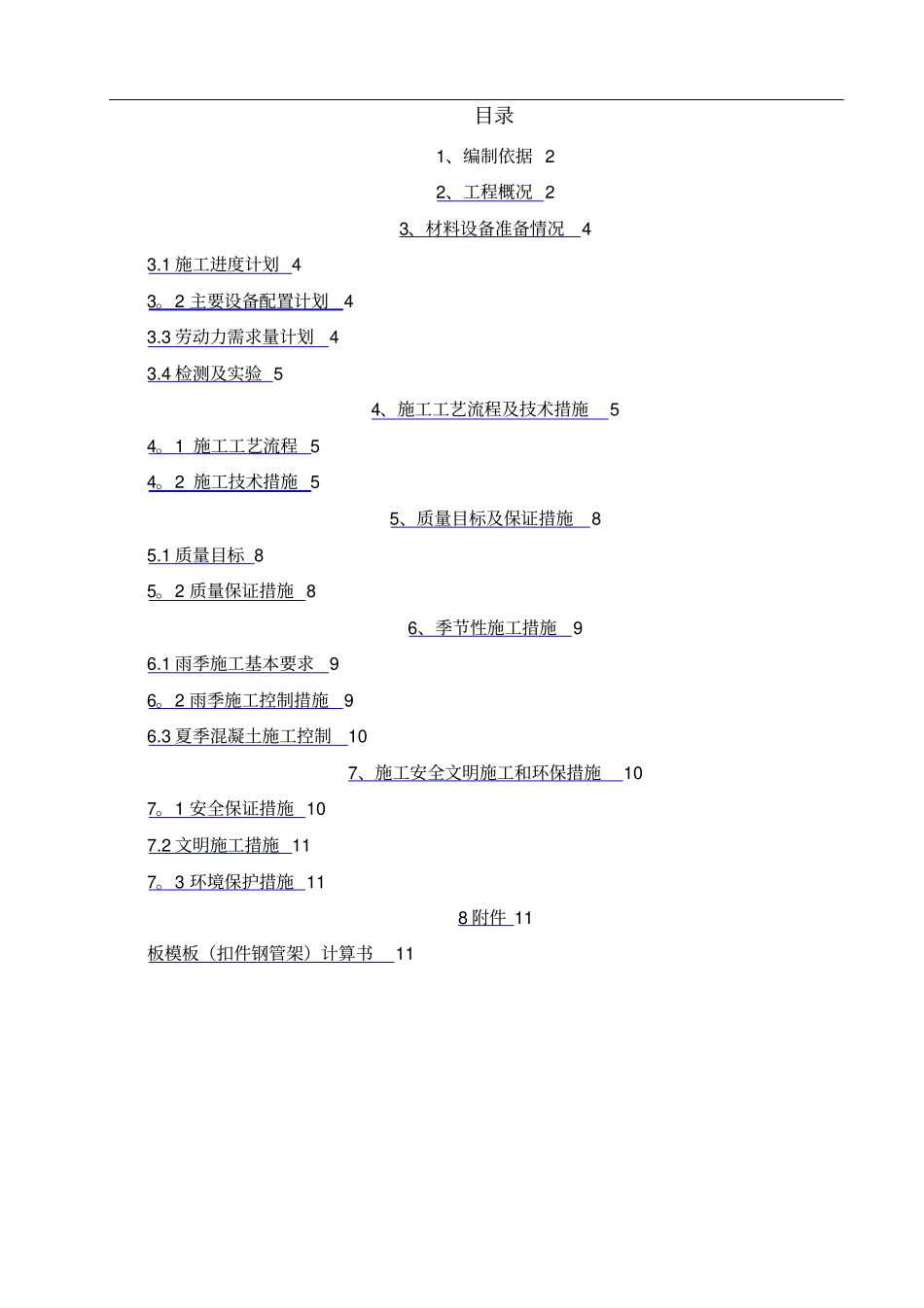

目录1、编制依据22、工程概况23、材料设备准备情况43.1施工进度计划43。2主要设备配置计划43.3劳动力需求量计划43.4检测及实验54、施工工艺流程及技术措施54。1施工工艺流程54。2施工技术措施55、质量目标及保证措施85.1质量目标85。2质量保证措施86、季节性施工措施96.1雨季施工基本要求96。2雨季施工控制措施96.3夏季混凝土施工控制107、施工安全文明施工和环保措施107。1安全保证措施107.2文明施工措施117。3环境保护措施118附件11板模板（扣件钢管架）计算书111、编制依据1、工程设计招标文件;2、RDK0+629.66—2。0m框架箱涵和RDK0+787。49-2。0m框架箱涵工程施工图;3、《地下工程防水技术规范》(GB50108-2008）4、《地下防水工程质量验收规范》（GB50208-2011）5、《混凝土结构工程施工质量验收规范》（GB50204-2015）6、《建设工程施工现场供用电安全规范》（GB50194-2014）2、工程概况本工程桥涵工程包括2个框架箱涵，分别为RDK0+629。66—2.0m框架桥涵和RDK0+787.49-2。0m框架桥涵.其中RDK0+629。66-2.0m桥涵总长度为30。14m,结构底绝对标高为404。56m,场平绝对标高408.60m，挖土深度4.04m。结构上方经过的股道分别为L—3;L—2；L—1;L—4；RDK0+787。49—2.0m桥涵总长度为106.52m，结构上方经过的股道是L20~L5。框架箱涵结构主体为钢筋混凝凝土结构，结构主体下方设200mm厚碎石垫层，结构完成后进行防水处理并施工防水保护层,然后做回填处理。涵身设计每4米长需要设置一道20mm宽沉降缝，缝外侧用300mm宽的背贴式止水带，缝中用聚乙烯泡沫塑料板填塞，缝内侧用M10水泥砂浆填塞。考虑施工周期长,施工工艺流程繁多，因此将涵身施工分作4～5段，按分段流水组织施工，主要工程数量见下表。表01主要工程数量表序号施工内容单位工程量备注1清表m33007。512挖土石方m34218。213填土石方m3756.044混凝土m3534。40C355钢筋t79.550HRB4006聚氨酯防水㎡666.901。5厚聚氨酯防水涂料7卷材防水㎡457。66SBS卷材防水8止水带m264.53300mm宽背贴式止水带框架箱涵构造图3、材料设备准备情况3.1施工进度计划本工程计划工期为2017年8月20日开始—2017年11月8日完成。如有其他因素变化，根据实际情况进行适当调整。3.2主要设备配置计划表02主要设备配置计划表序号设备分类设备名称规格单位数量备注1大型机械履带式挖机台12压路机台13自卸车斗容25m3台44空压机3m3/min台25施工机具木工锯台16插入式振捣器台37平板振捣器台38内燃打夯机台39抽水机台210电焊机台13.3劳动力需求量计划表03劳动力需求量计划表序号工种人数备注1钢筋工92模板工153架子工104泥工65电工26设备操作工37普工68巡守工23。4检测及实验配备一名专职试验员,负责对框架桥涵基坑地基承载力检测、材料取样、试件制作和按时送检等工作(对地基承载力采用标准贯入法)。检测和试验以规范及设计文件要求为基准，以作业指导书为行为指南，检测试验设备、规格型号、精度、满足试验规范要求，并检定合格。4、施工工艺流程及技术措施4。1施工工艺流程本桥涵为钢筋混凝土框架结构,其施工工艺流程见《框架桥涵施工工艺流程图》。每道工序经过监理工程师检验认可后方可进行下一道工序.4。2施工技术措施4。2.1测量放线用全站仪进行定位放线，并用白灰确定桥涵位置及具体轮廓，以便按尺寸开挖。4。2。2基坑施工1、基坑排水：施工前妥善做好场地排水，提前做完坑顶截水沟。在基坑底三侧开挖30×30cm排水沟，将基坑内积水排至集水井，集水井设在道路北侧靠小桩号端的基坑角，尺寸为100×100cm，在集水井处备一台水泵，以便及时将基坑积水排出,保证基底土不被水泡软.2、开挖施工:采用机械开挖基坑,开挖过程中对地质情况进行观测，做好原始记录。为防止扰动基底地质，在距坑底设计标高30cm处停止用机械开挖，改用人工将暂留土层挖走。同时由两端轴线（中心线)引桩拉通线（用小线或铅丝),检查槽宽是否符合设计要求，不符合要求的槽边要修整直至符合要求，最后清除槽底土方。3、基底检验:基坑开挖后,检查以下内容：（1）基底平面位置，尺寸及高程是否符合设计要求。(2）地基地质承载力是否符合设计要求（处理后地基承载力不小于120kPa）。4。2。3垫层施...
