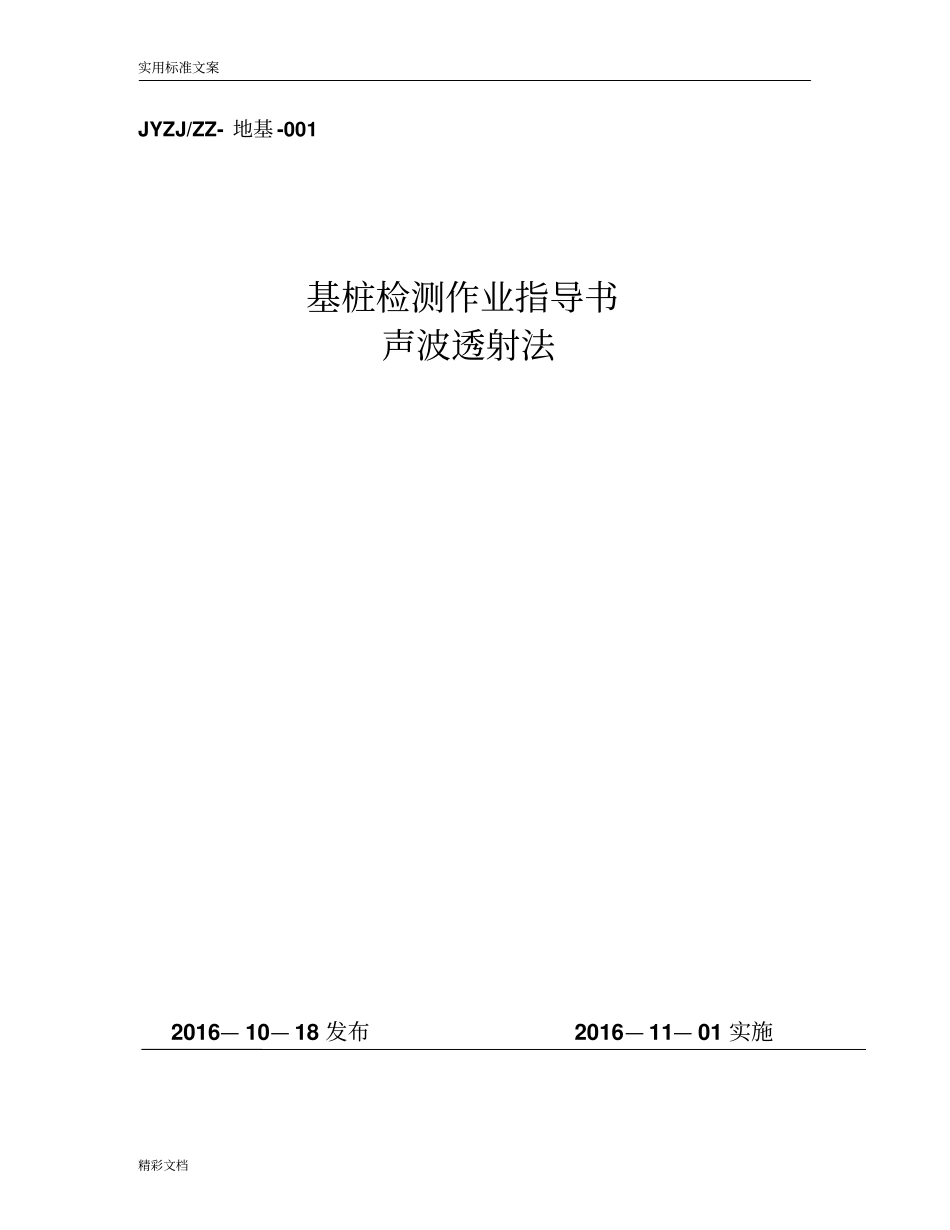

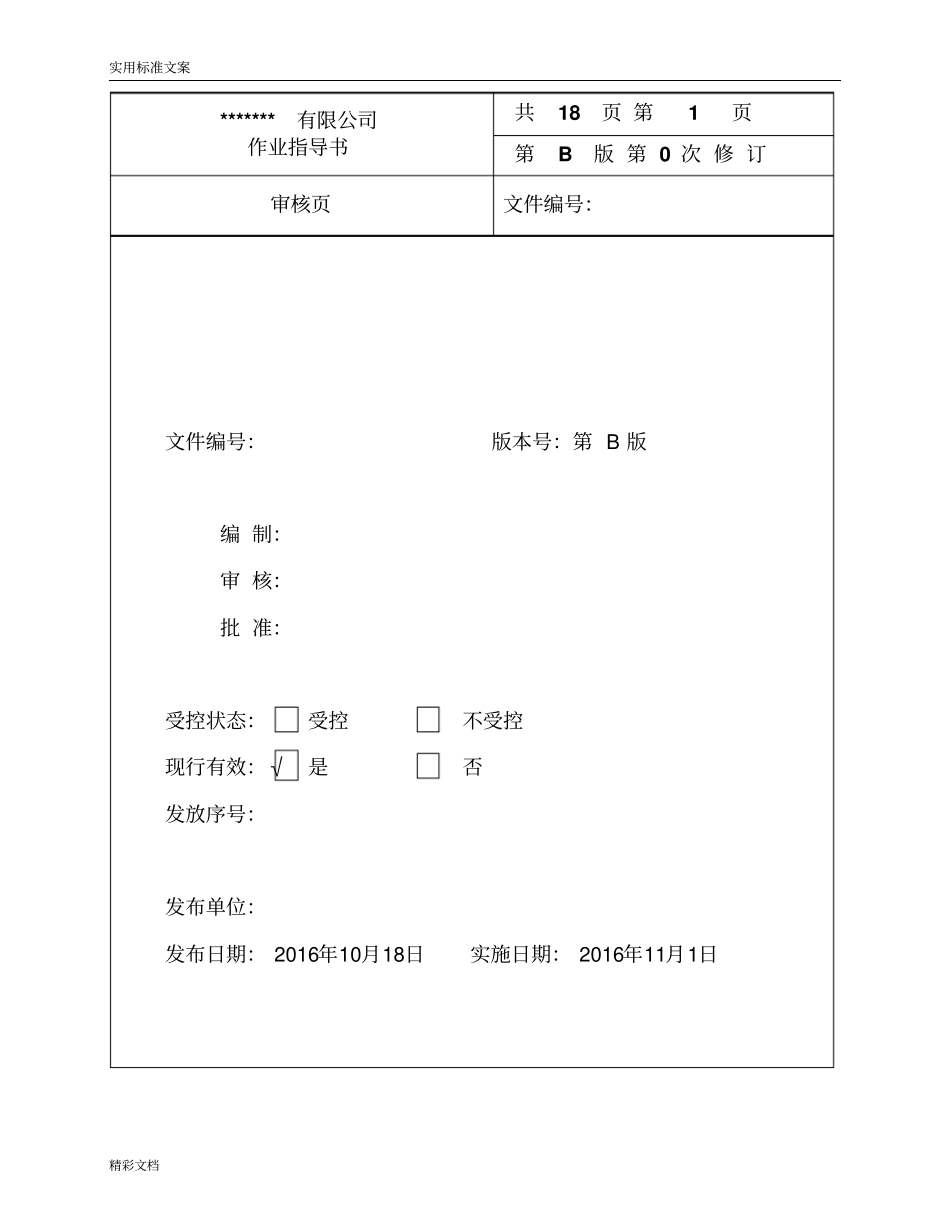

实用标准文案精彩文档JYZJ/ZZ-地基-001基桩检测作业指导书声波透射法2016—10—18发布2016—11—01实施实用标准文案精彩文档*******有限公司作业指导书共18页第1页第B版第0次修订审核页文件编号：文件编号：版本号：第B版编制：审核：批准：受控状态：受控不受控现行有效：√是否发放序号：发布单位：发布日期：2016年10月18日实施日期：2016年11月1日实用标准文案精彩文档作业指导书共18页第2页第B版第0次修订声波透射法文件编号：JYZJ/ZZ-地基-0011检测依据中华人民共和国行业标准《建筑基桩检测技术规范》（JGJ106-2014）。2适用范围本方法适用已预埋声测管的混凝土灌注桩桩身完整性检测。3检测目的判定桩身缺陷的位置、范围和程度，对桩身完整性进行判定。4检测原理声波是弹性波的一种，若视混凝土介质为弹性体，则声波在混凝土中的传播服从弹性波传播规律，由发射探头发射的声波经水的耦合传到测管，再在桩身混凝土介质中传播后，到接收端的测管，再经水耦合，最后到达接收探头。由于液体或气体没有剪切弹性，只能传播纵波，因此超声波测桩技术采用的是纵波分量。探头发射的声波会在发射点和接收点之间形成复杂的声场，声波将分别沿不同的路径传播，最终到达接收点，其走时都不尽相同。但在所有的传播路径中总有一条路径，声波走时最短，接收探头接收到该声波时，形成信号波形的初始起跳，一般称为“初至”，当桩身完好时，可认为这条路径就是发射探头和接收探头的直线距离，是已知量；而初至对应的声时扣去声波在测管、水之间的传播时间以及仪器系统延迟时间，可得声波在两测管间混凝土介质中传播的实际声时，并由此可计算出所对应的声速。当桩身存在断裂、离析等缺陷时，破坏了混凝土介质的连续性，使声波的传播路径复杂化，声波将透过或绕过缺陷传播，其传播路径大于直线距离，引起声时的延长，而由此算出的波速将降低。另外，由于空气和水的声阻抗远小于混凝土的声阻抗，声波在混凝土中传播过程中，遇到蜂窝、空洞或裂缝等缺陷时，在缺陷界面发生反射和散射，声能衰减，因此接收信号的波幅明显降低，频率明显减小。再者，透过或绕过缺陷传播的脉冲波信号与直达波信号之间存在声程和相位差，叠加后互相干扰，致使接收信号的波形发生畸变。综上所述，当桩身某一段存在实用标准文案精彩文档作业指导书共18页第3页第B版第0次修订声波透射法文件编号：JYZJ/ZZ-地基-001缺陷时，接收到的声波信号会出现波速降低、振幅减少、波形畸变、接收信号主频发生变化等特征。超声波透射法桩基检测就是根据混凝土声学参数测量值的相对变化，分析、判别其缺陷的位置和范围，评定桩基混凝土质量类别。5试验仪器设备5.1声波发射与接收换能器符合下列规定：（1）圆柱状径向换能器沿径向振动应无指向性；（2）外径应小于声测管内径，有效工作段长度不得大于150mm；（3）揩振频率应为30kHz~60kHz；（4）水密性应满足1MPa水压不渗水。5.2声波检测仪应具有下列功能（1）实时显示和记录接收信号时程曲线以及频率测量或频谱分析；（2）最小采样时间间隔应小于等于0.5μs，系统频带宽度应为10kHz～200kHz，声波幅值测量相对误差应小于5%，系统最大动态范围不得小于100dB；（3）声波发射脉冲为阶跃或矩形脉冲，电压幅值为200V～1000V；（4）首波实时显示（5）自动记录声波发射与接收换能器位置。5.3本公司用于检测的仪器为ZBL-U520型非金属超声检测分析仪，使用时必须在检定/校准有效周期内；5.4仪器设备的管理执行《设备、标准物质管理》（JYZJ/CX-009）、《设施和环境条件控制》（JYZJ/CX-005）。6人员资格及素质要求工程项目负责人及检测人员要经过培训并持证上岗，检测工作至少应有2人参加。其它操作人员应经过相应的技能培训，并具有熟练的操作经验。实用标准文案精彩文档作业指导书共18页第4页第B版第0次修订声波透射法文件编号：JYZJ/ZZ-地基-0017现场检测7.1环境要求7.1.1检测环境应符合有关人身健康和环保要求。7.1.2检测现场在检测需要时，应配置220V照明电源，以免影响检测工作。7.1.3检测时附近无干扰振源。7.2调查、收集资料按《建筑基桩检测技术规范》（JGJ106-2014）3.2.2条要求及基桩检...
