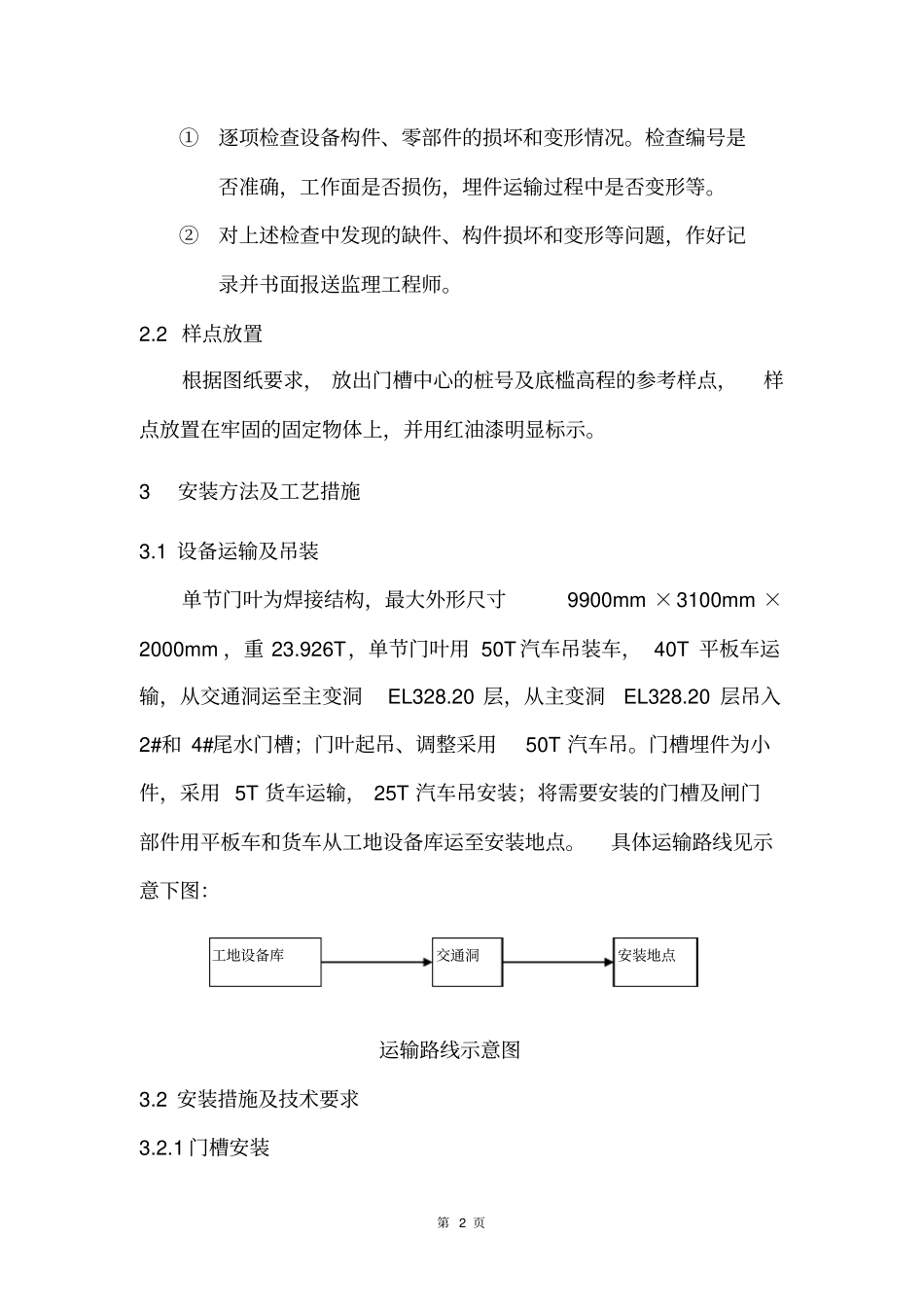

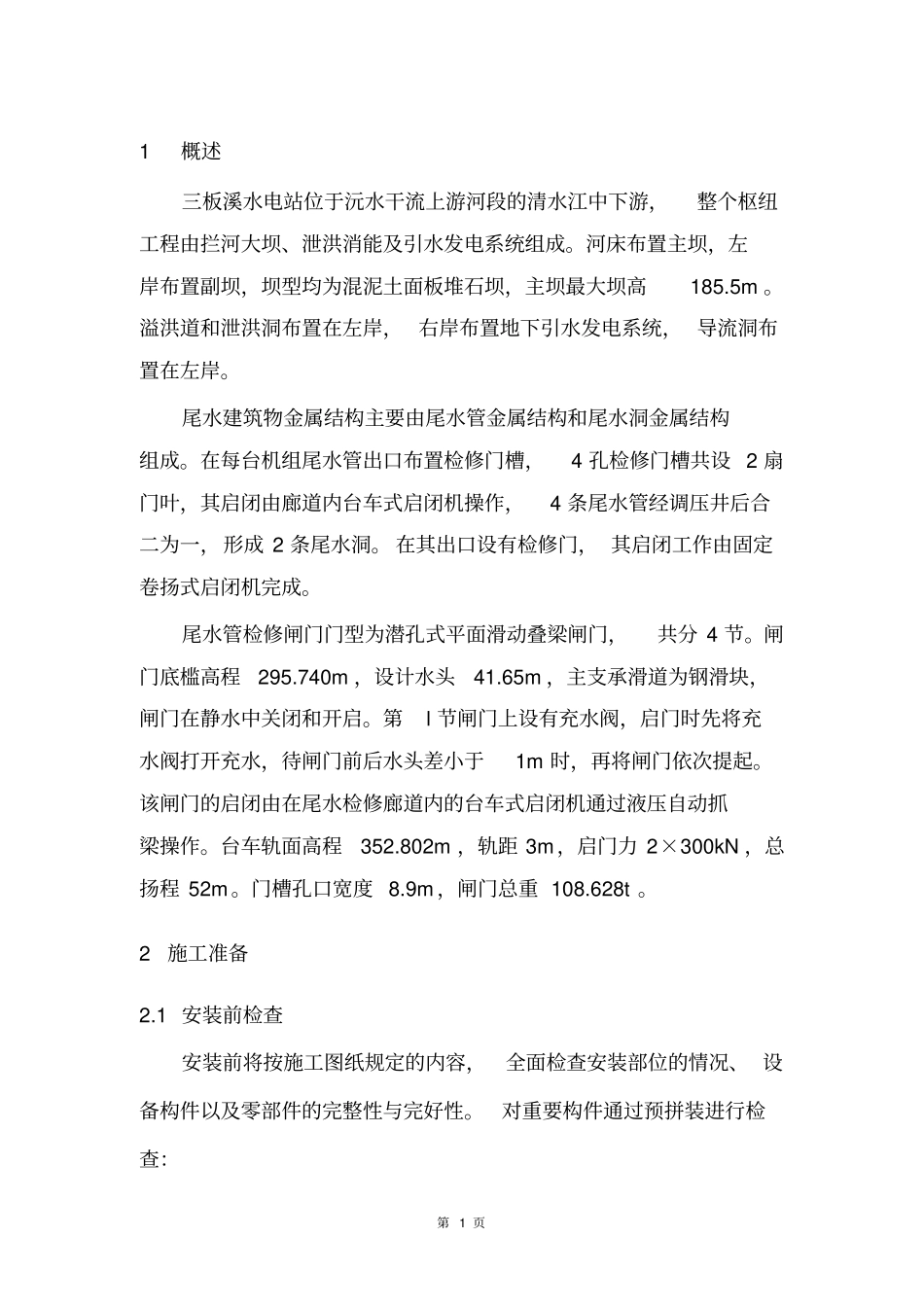

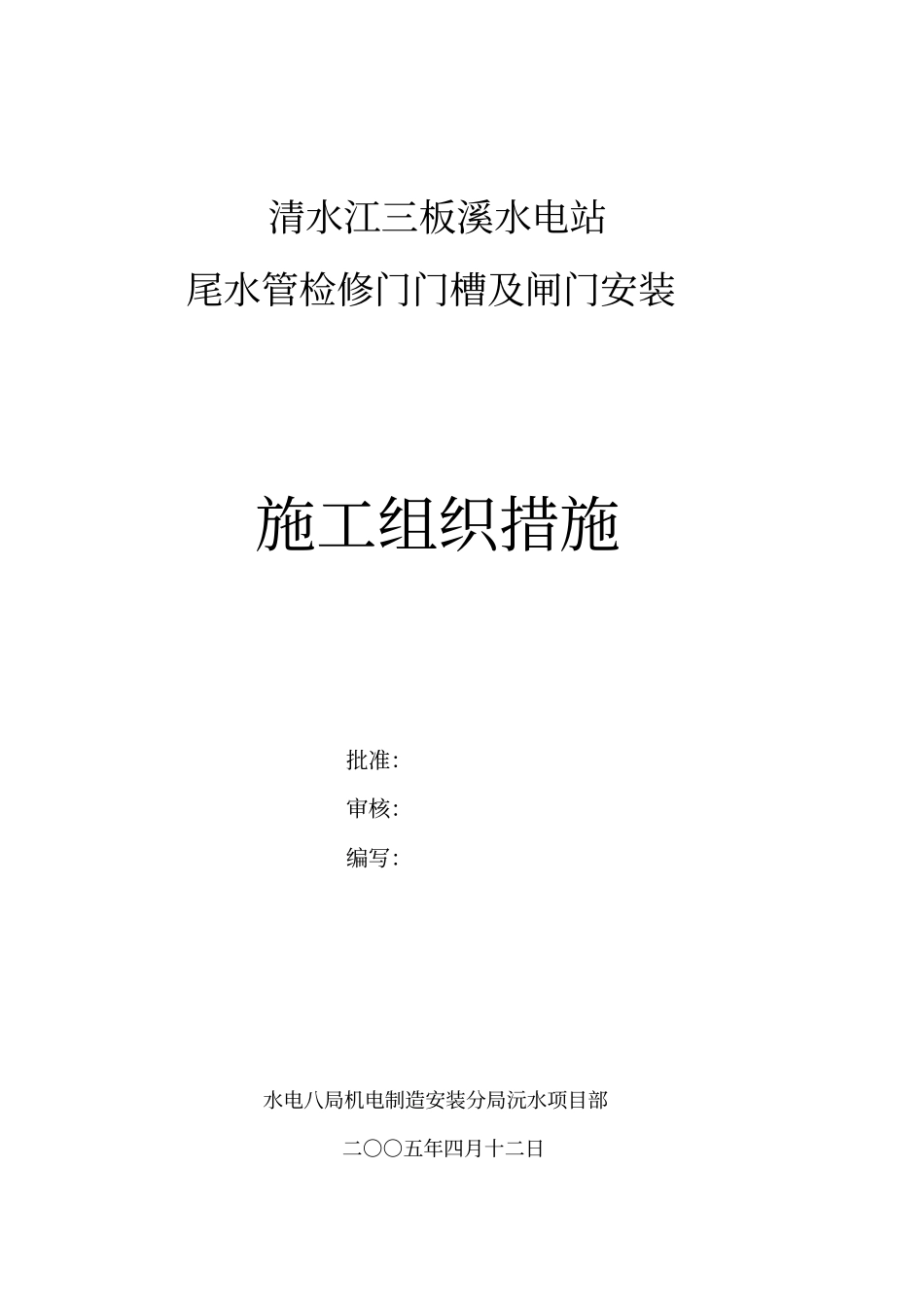

清水江三板溪水电站尾水管检修门门槽及闸门安装施工组织措施批准：审核：编写：水电八局机电制造安装分局沅水项目部二○○五年四月十二日第1页1概述三板溪水电站位于沅水干流上游河段的清水江中下游，整个枢纽工程由拦河大坝、泄洪消能及引水发电系统组成。河床布置主坝，左岸布置副坝，坝型均为混泥土面板堆石坝，主坝最大坝高185.5m。溢洪道和泄洪洞布置在左岸，右岸布置地下引水发电系统，导流洞布置在左岸。尾水建筑物金属结构主要由尾水管金属结构和尾水洞金属结构组成。在每台机组尾水管出口布置检修门槽，4孔检修门槽共设2扇门叶，其启闭由廊道内台车式启闭机操作，4条尾水管经调压井后合二为一，形成2条尾水洞。在其出口设有检修门，其启闭工作由固定卷扬式启闭机完成。尾水管检修闸门门型为潜孔式平面滑动叠梁闸门，共分4节。闸门底槛高程295.740m，设计水头41.65m，主支承滑道为钢滑块，闸门在静水中关闭和开启。第l节闸门上设有充水阀，启门时先将充水阀打开充水，待闸门前后水头差小于1m时，再将闸门依次提起。该闸门的启闭由在尾水检修廊道内的台车式启闭机通过液压自动抓梁操作。台车轨面高程352.802m，轨距3m，启门力2×300kN，总扬程52m。门槽孔口宽度8.9m，闸门总重108.628t。2施工准备2.1安装前检查安装前将按施工图纸规定的内容，全面检查安装部位的情况、设备构件以及零部件的完整性与完好性。对重要构件通过预拼装进行检查：第2页①逐项检查设备构件、零部件的损坏和变形情况。检查编号是否准确，工作面是否损伤，埋件运输过程中是否变形等。②对上述检查中发现的缺件、构件损坏和变形等问题，作好记录并书面报送监理工程师。2.2样点放置根据图纸要求，放出门槽中心的桩号及底槛高程的参考样点，样点放置在牢固的固定物体上，并用红油漆明显标示。3安装方法及工艺措施3.1设备运输及吊装单节门叶为焊接结构，最大外形尺寸9900mm×3100mm×2000mm，重23.926T，单节门叶用50T汽车吊装车，40T平板车运输，从交通洞运至主变洞EL328.20层，从主变洞EL328.20层吊入2#和4#尾水门槽；门叶起吊、调整采用50T汽车吊。门槽埋件为小件，采用5T货车运输，25T汽车吊安装；将需要安装的门槽及闸门部件用平板车和货车从工地设备库运至安装地点。具体运输路线见示意下图：运输路线示意图3.2安装措施及技术要求3.2.1门槽安装工地设备库交通洞安装地点第3页门槽包括底槛、端槛、主轨、反轨、门楣、副轨、盖板埋件，首先安装底槛、端槛，浇注二期砼并保养，再安装主轨、反轨、门楣，满足规范要求后方可浇注二期混凝土，再安装副轨及门楣以上反轨、盖板埋件，具体见下图。图一：门槽安装工艺流程图㈠底槛、端槛安装①安装前对底槛、端槛进行检查。②根据样点，用水准仪和经纬仪配合进行安装钢托架的安装，然后采用25T门机吊装就位在托架上。③安装就位后，用水准仪、楔子板和千斤顶调整其高程，中心样点设置设备清点、检查底槛、端槛安装主轨、反轨安装门楣安装及二期砼浇注副轨及门楣以上反轨、盖板埋件安装埋件验收第4页及桩号用经纬仪检查调整。④调整、检查其各项控制尺寸满足安装要求后，用加固材料或锚钩对其进行加固，并与一期混凝土中的钢筋焊接，加固牢靠，避免二期混凝土浇注时发生变形和位移。⑤加固完后再次检查其各项控制尺寸，满足要求后，焊接锚杆，交土建进行混凝土浇注。㈡主轨、反轨、门楣安装①底槛二期砼保养期到后，先根据图纸要求在底槛上放出主轨、反轨的定位线。②吊装最下一节主轨、反轨就位，利用经纬仪调整其位置和垂直度，平面度吊垂线测量检查，检查各项数据合格后进行适当加固。③加固完后，再逐节吊装主轨、反轨就位，主轨、反轨的安装最好同步进行，便于尺寸的控制，并加固牢靠。④主轨、反轨工作段吊、安装完毕，而后吊入门楣进行安装调整，并加固。⑤全面检查及调整门楣各项几何尺寸，直到满足设计和规范要求。⑥移交土建单位立模、浇注二期砼及保养。⑦副轨及门楣以上反轨、盖板埋件安装。⑧根据土建进度，为了闸门及时下放，本次只安装2#、4#尾水EL328.20以下主、反轨，计划工期24天。第5页㈢门槽埋件的焊接1)焊接材料①焊接材料的使用应符合设...
