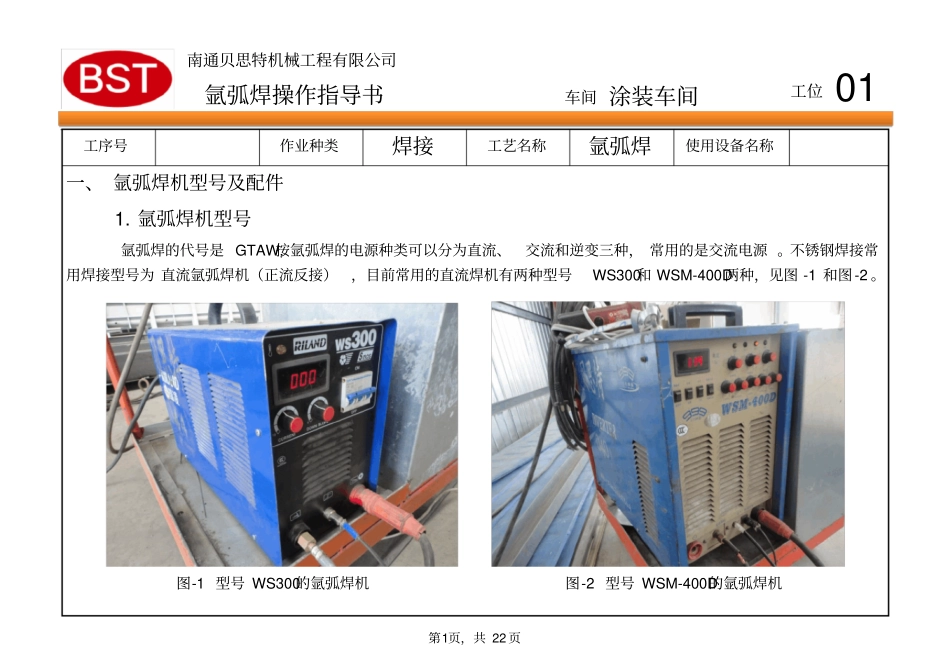

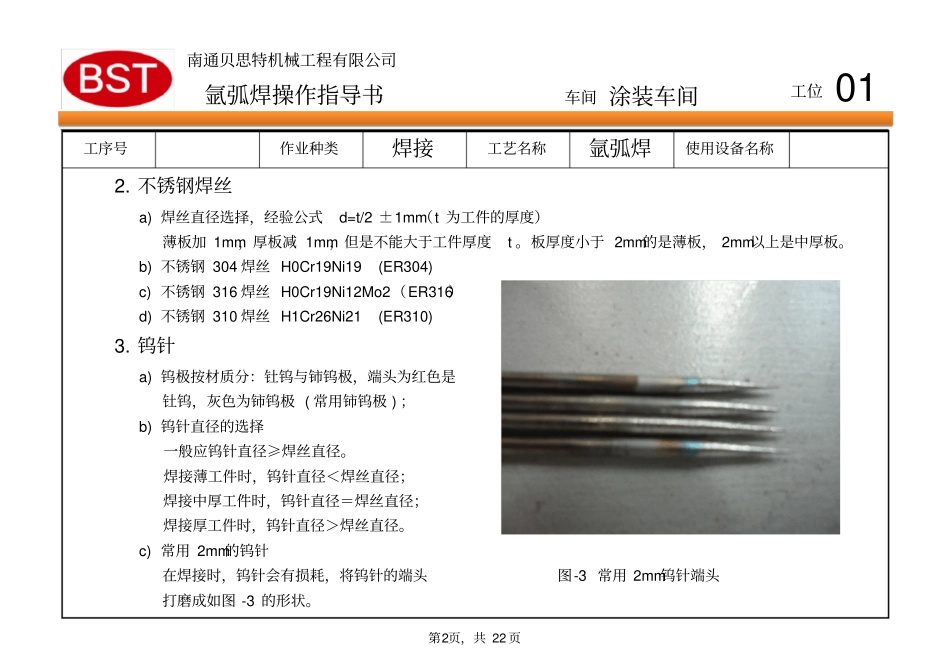

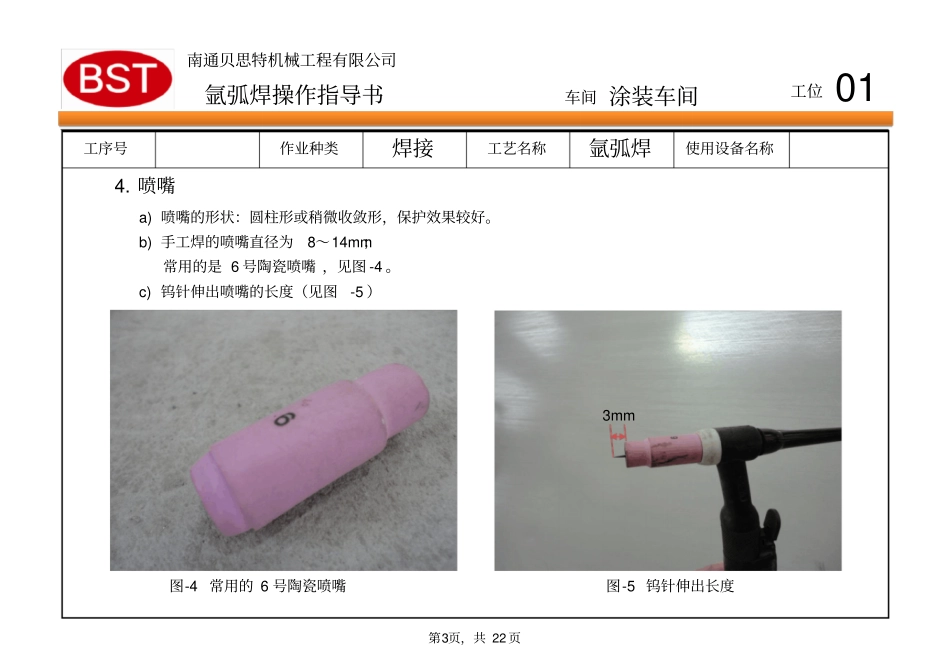

南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第1页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称一、氩弧焊机型号及配件1.氩弧焊机型号氩弧焊的代号是GTAW,按氩弧焊的电源种类可以分为直流、交流和逆变三种，常用的是交流电源。不锈钢焊接常用焊接型号为直流氩弧焊机（正流反接），目前常用的直流焊机有两种型号WS300和WSM-400D两种，见图-1和图-2。图-1型号WS300的氩弧焊机图-2型号WSM-400D的氩弧焊机南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第2页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称2.不锈钢焊丝a)焊丝直径选择，经验公式d=t/2±1mm（t为工件的厚度）薄板加1mm，厚板减1mm，但是不能大于工件厚度t。板厚度小于2mm的是薄板，2mm以上是中厚板。b)不锈钢304焊丝H0Cr19Ni19(ER304)c)不锈钢316焊丝H0Cr19Ni12Mo2（ER316）d)不锈钢310焊丝H1Cr26Ni21(ER310)3.钨针a)钨极按材质分：钍钨与铈钨极，端头为红色是钍钨，灰色为铈钨极(常用铈钨极)；b)钨针直径的选择一般应钨针直径≥焊丝直径。焊接薄工件时，钨针直径＜焊丝直径；焊接中厚工件时，钨针直径＝焊丝直径；焊接厚工件时，钨针直径＞焊丝直径。c)常用2mm的钨针在焊接时，钨针会有损耗，将钨针的端头图-3常用2mm钨针端头打磨成如图-3的形状。南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第3页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称4.喷嘴a)喷嘴的形状：圆柱形或稍微收敛形，保护效果较好。b)手工焊的喷嘴直径为8～14mm；常用的是6号陶瓷喷嘴，见图-4。c)钨针伸出喷嘴的长度（见图-5）图-4常用的6号陶瓷喷嘴图-5钨针伸出长度3mm南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第4页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称5.保护气路气路由氩气瓶减压阀、流量计、软管及电磁阀（在焊枪内）等组成（图-6）。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计。注：流量阀打开的顺序为：关闭流量计阀门，打开氩气总阀，缓慢打开流量计阀门，调节需要的流量。图-6氩气瓶减压装置图-7氩弧焊面罩6.面罩（见图-7）流量计阀门总阀门南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第5页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称二、母材（焊件）常见的焊接母材有镀锌板和不锈钢板两种。不锈钢常见的母材有不锈钢304和316两种，可焊接的厚度是1-6mm。焊接不锈钢时，焊丝要选择与母材材质相同的焊丝。三、手工钨极氩弧焊的基本操作方式1.氩弧焊时，焊枪、焊丝及焊件之间的相对位置（见图-8和图-9）图-8焊枪、焊丝及焊件之间的相对位置图-9焊接操作位置示意图焊枪沿着拼接缝两侧均匀、有序摆动、保持一致性南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第6页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称2.氩弧焊机的安装与连接（以WS300为例说明）a)在焊机后面有专门的接地端子，此接地端子在焊机使用过程中必须与大地连接牢固，以防止焊机外壳带电。b)焊机必须放在坚固平坦的地面，地面不潮湿。c)连接1)接好电源线及地线（见图-10和图-11）图-10WS300焊机前面板图-11WS300焊机后面板焊枪控制线接焊枪接焊机电源线接氩气瓶接母材南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第7页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称2)选择并打磨钨针端头（选6号陶瓷喷嘴、2mm钨针）3)安装钨针完成焊枪的组装（见图-12）图-12焊枪的组成导电嘴6号陶瓷喷嘴焊枪长压柄钨针焊枪钨针夹子南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第8页，共22页工序号作业种类焊接工艺名称氩弧焊使用设备名称4)安装氩弧焊的气路（见图-13）氩弧焊常用的氩气纯度是。气压调至图-13氩气瓶减压装置氩气输出流量指示表流量计阀门气瓶压力表输出氩气管减压装置氩气瓶（灰色）南通贝思特机械工程有限公司车间涂装车间工位01氩弧焊操作指导书第9页，共22页工序号作业...
