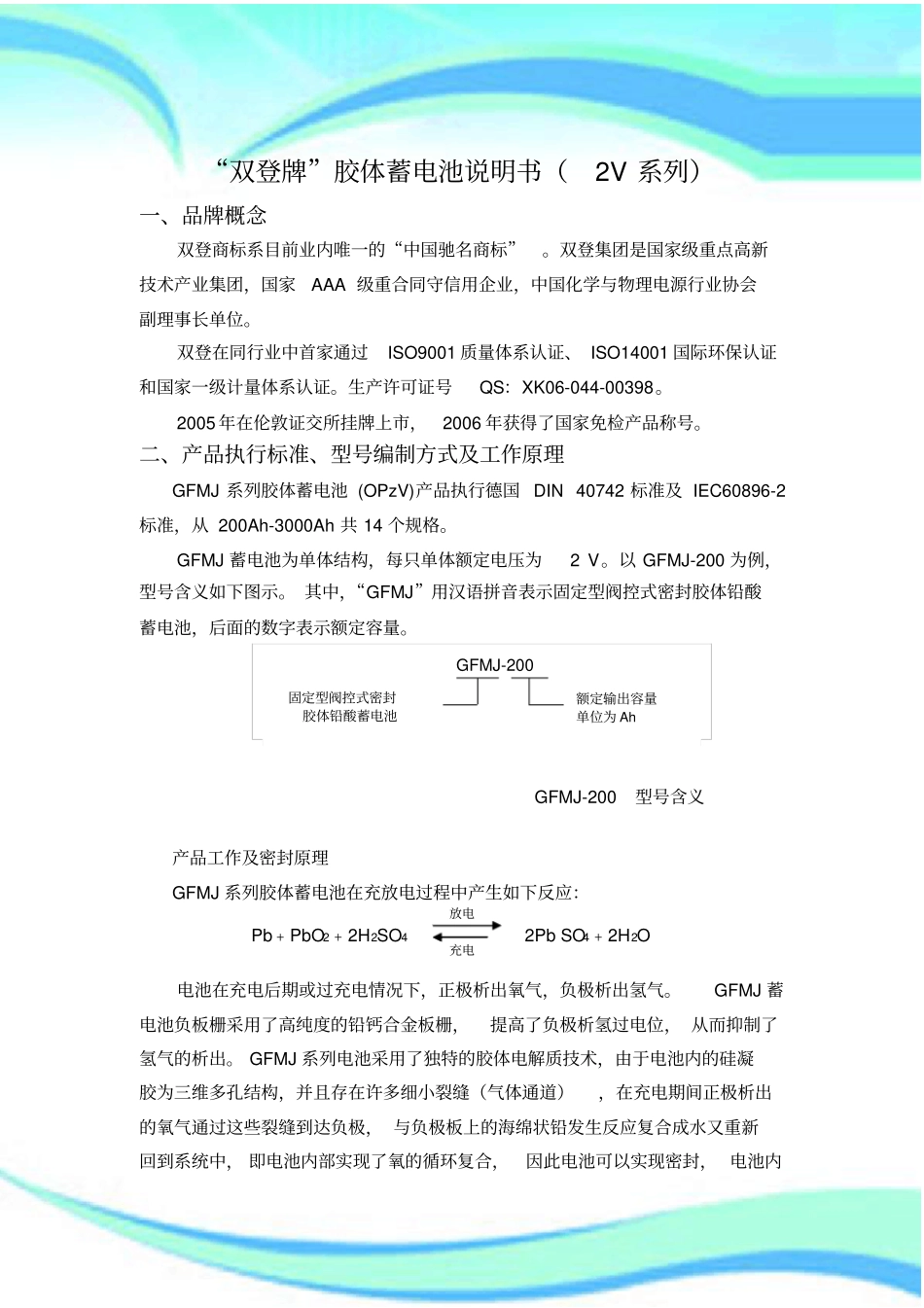

江苏双登蓄电池V胶体电池说明书————————————————————————————————作者：————————————————————————————————日期：“双登牌”胶体蓄电池说明书（2V系列）一、品牌概念双登商标系目前业内唯一的“中国驰名商标”。双登集团是国家级重点高新技术产业集团，国家AAA级重合同守信用企业，中国化学与物理电源行业协会副理事长单位。双登在同行业中首家通过ISO9001质量体系认证、ISO14001国际环保认证和国家一级计量体系认证。生产许可证号QS：XK06-044-00398。2005年在伦敦证交所挂牌上市，2006年获得了国家免检产品称号。二、产品执行标准、型号编制方式及工作原理GFMJ系列胶体蓄电池(OPzV)产品执行德国DIN40742标准及IEC60896-2标准，从200Ah-3000Ah共14个规格。GFMJ蓄电池为单体结构，每只单体额定电压为2V。以GFMJ-200为例，型号含义如下图示。其中，“GFMJ”用汉语拼音表示固定型阀控式密封胶体铅酸蓄电池，后面的数字表示额定容量。GFMJ-200型号含义产品工作及密封原理GFMJ系列胶体蓄电池在充放电过程中产生如下反应：Pb﹢PbO2﹢2H2SO42PbSO4﹢2H2O电池在充电后期或过充电情况下，正极析出氧气，负极析出氢气。GFMJ蓄电池负板栅采用了高纯度的铅钙合金板栅，提高了负极析氢过电位，从而抑制了氢气的析出。GFMJ系列电池采用了独特的胶体电解质技术，由于电池内的硅凝胶为三维多孔结构，并且存在许多细小裂缝（气体通道），在充电期间正极析出的氧气通过这些裂缝到达负极，与负极板上的海绵状铅发生反应复合成水又重新回到系统中，即电池内部实现了氧的循环复合，因此电池可以实现密封，电池内GFMJ-200额定输出容量单位为Ah固定型阀控式密封胶体铅酸蓄电池放电充电部几乎没有水的损失，无需补水维护。产品工作步骤及化学反应方程式第一步：充电后期或过充电情况下，水在正极分解，并析出氧气：H2O→2H＋＋1/2O2＋2e－第二步：正极析出的氧气通过胶体的缝隙扩散到负极，并同负极的海绵状铅及硫酸发生反应，重新化和回到系统中：O2﹢2H2SO4﹢2Pb=2PbSO4﹢2H2O第三步：负极生成的硫酸铅在电池充电过程中生成铅和硫酸，参加充电反应：PbSO4＋2H＋＋2e－→Pb﹢H2SO4三、产品用途●电信、移动、网络、铁道、机场等各种通信、信号系统备用电源。●电力系统、核电站备用电源。●太阳能、风能发电储能。●UPS、医疗设备、应急照明等备用电源。●舰船、海事等备用电源。●石化系统备用电源●海洋信号与航标●信息行业四、结构特点●电解质：电池的电解质为胶体，主材料采用进口气相二氧化硅制作，刚注入时为稀溶胶状态，能充满电池内整个极板空间，使极板各部反应均匀。其富液量设计，使电池在高温及过充电的情况下，不易出现干涸现象，其热容量大，散热性好，不会产生热失控现象。电解质在成品电池中呈凝胶状态、不流动，所以无漏液及分层现象。●极板：正极板为管式极板，可有效的防止活物质的脱落，正极板骨架由铅钙多元合金压铸成型，其合金组织结构晶粒细小致密，耐腐蚀性能好。负极板为涂膏式极板，板栅为放射状结构，有利于提高活物质的利用率和大电流放电，合金采用铅钙多元合金，析氢电位高。●隔板：采用欧洲AMER-SIL公司的胶体电池专用微孔PVC-SiO2隔板，其隔板孔率大，电阻低。●电池槽盖：电池槽盖采用高强ABS材料制作，热熔封合，确保无泄漏。●极柱：内嵌铜芯组合式铅极柱，焊接密封+专用胶粘剂密封，双重组合，从而确保了极柱密封的可靠性。●安全阀：采用德国技术安全阀，开闭阀压力恒定，可靠性高，可避免蓄电池外壳膨胀、破裂和电解液干涸现象。五、产品优势●更环保(几乎收集不到酸雾的逸出)●环境温度适用范围更宽●恒功率放电能力更强●长时小电流、短时大电流放电能力更好●更好的充电接受能力●电池组运行时的电压一致性更优秀（2.23V/单体）●有更高的安全性和运行可靠性六、主要技术指标及使用环境要求☆设计寿命≥20年（20℃）；☆循环寿命长。80%深度放电循环≥1600次；☆自放电极低。20℃时放置两年，自放电量小于额定容量的40%；☆电池具有良好的深放电恢复能力。电池深放电后12小时内，可再充电...
