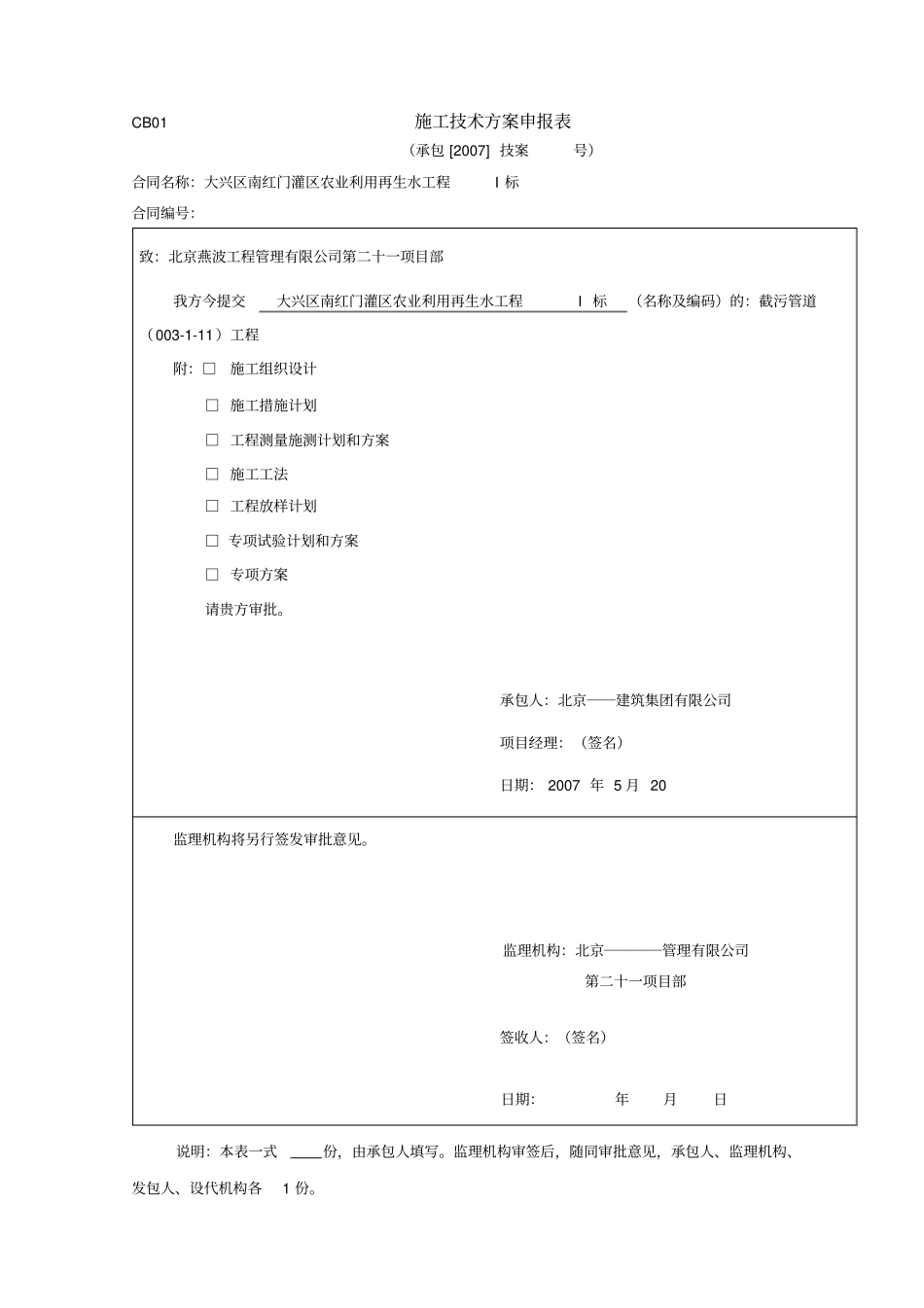

CB01施工技术方案申报表（承包[2007]技案号）合同名称：大兴区南红门灌区农业利用再生水工程I标合同编号：致：北京燕波工程管理有限公司第二十一项目部我方今提交大兴区南红门灌区农业利用再生水工程I标（名称及编码）的：截污管道（003-1-11）工程附：□施工组织设计□施工措施计划□工程测量施测计划和方案□施工工法□工程放样计划□专项试验计划和方案□专项方案请贵方审批。承包人：北京――建筑集团有限公司项目经理：（签名）日期：2007年5月20监理机构将另行签发审批意见。监理机构：北京――――管理有限公司第二十一项目部签收人：（签名）日期：年月日说明：本表一式份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。大兴区南红门灌区农业利用再生水工程I标截污管道接入方案北京――建筑集团有限公司2007年5月20日编制人：审核人：批准人：截污管道接入方案本单位工程位于大兴区南红门灌区农业利用再生水工程I标段，为凉凤干渠旧宫段截污工程。本工程全线分为A、B、C、D四段，南起万源南路北侧，北至北小龙河与凉凤干渠相交处，管道全长3606.45m。管道设计直径为DN400——DN600，管材为聚乙烯（PE）双壁波纹管，环刚度为SN8，接口方式为承插式连接，橡胶圈密封。我方经多次现场测量、考查并结合现场实际，经建设单位、监理单位、设计单位认可，取消D段管道施工；A、B、C段末端在未接入市政污水管道前均为穿越河流、道路及障碍物较多不适合开挖地段，并采用顶管施工，顶管采用Φ880钢筋混凝土管,企口式连接，石棉水泥（3：7）打口。检查井做法根据管径参考02S515。顶管施工地段为：EA段穿越凉凤干渠并入WA段处，WA段穿越南场路及北小龙河进入市政污水管道检查井，顶管长度148.82m；WB段明挖穿越凉凤干渠汇入EB段，EB段全程顶管施工至集贤北桥北侧、干渠东侧市政污水管道检查井，顶管长度为114.17m；EC段明挖穿越凉凤干渠汇入WC段，WC12井至集贤北桥北侧、干渠渠东侧市政污水管道检查井为全程顶管施工，顶管长度为294.34m。为保证全线截污管道施工工期，截污管道分为A、B、C三段同时施工，管道上游与顶管施工同时进行。因顶管施工周期较长，全线截污管道将在顶管完工后接入市政污水管道，我方将截污管道接入市政污水管道分为三段进行，具体方案如下：1、顶管进入市政污水管道，因市政污水管道内水位太高，工作人员无法进入市政污水管道检查井内，并且井室内严重缺氧，无法直接打通井室进行管道接入，经现场确定，在管道接入前增设工作井，以便于工作人员在此井室内进行工作。2、我方经现场勘察发现，所需开挖土质为垃圾土，机械开挖容易出现塌方，而且工作坑太深土方量太大，无法利用机械开挖，需人工开挖，并用钢支撑支护：2.1工作坑尺寸工作坑尺寸及位置，根据现场情况按规范要求和计算确定。上口尺寸：长×宽＝6m×5m下口尺寸：长×宽＝5.5m×4.5m深度：管道设计埋深+50cm2.2工作坑支护四角各设一根40号工字钢立柱，长度为坑底至平台顶，沿高度方向每1.5m设置40号工字钢盘撑一道，与立柱焊接，转角用20号工字钢焊接加固。工字钢盘撑与坑壁之间插入木质脚手架板，用素土填充板与坑壁间缝隙。2.3平台安装2.3.1平台支搭在中线两侧1.8m、2.4m处各设一根56号工字钢，每根长10m。四根工字钢作为平台的受力简支主梁结构，纵向间距5.5m设置横向连接梁两根，采用25号工字钢，并与主梁焊接牢固。搭设前将工作坑四周场地平整后，在工作坑南北两端距坑边0.3m处铺两排2.2m长15cm×15cm方木10根作垫挨使用，方木扒钉扒牢，用吊车将主梁吊至方木上，立稳支牢，待全部主钢梁就位后立即用两根10m横梁横向将主梁联接，所有焊缝要满焊，防止主钢梁因受冲击时倾覆。待主梁联接焊完后，上铺长6m、15cm×15cm方木，坑口尺寸为3.5m×4.5m，所有方木铺平挤严后，用扒钉全部扒牢并在坑口处设活动平台。2.3.2立顶管架顶管工程下管、出土所用的龙门支架由四根ф159mm，壁厚12mm钢管组成，每根钢管长度L=8.8m，顶部用60～70mm圆钢连接，两端锁紧。工作支架底部由人工配合将四个支点位置找准确后立即在四脚外侧焊防滑挡托，在顶管工的指挥下，上横向拉杆...
