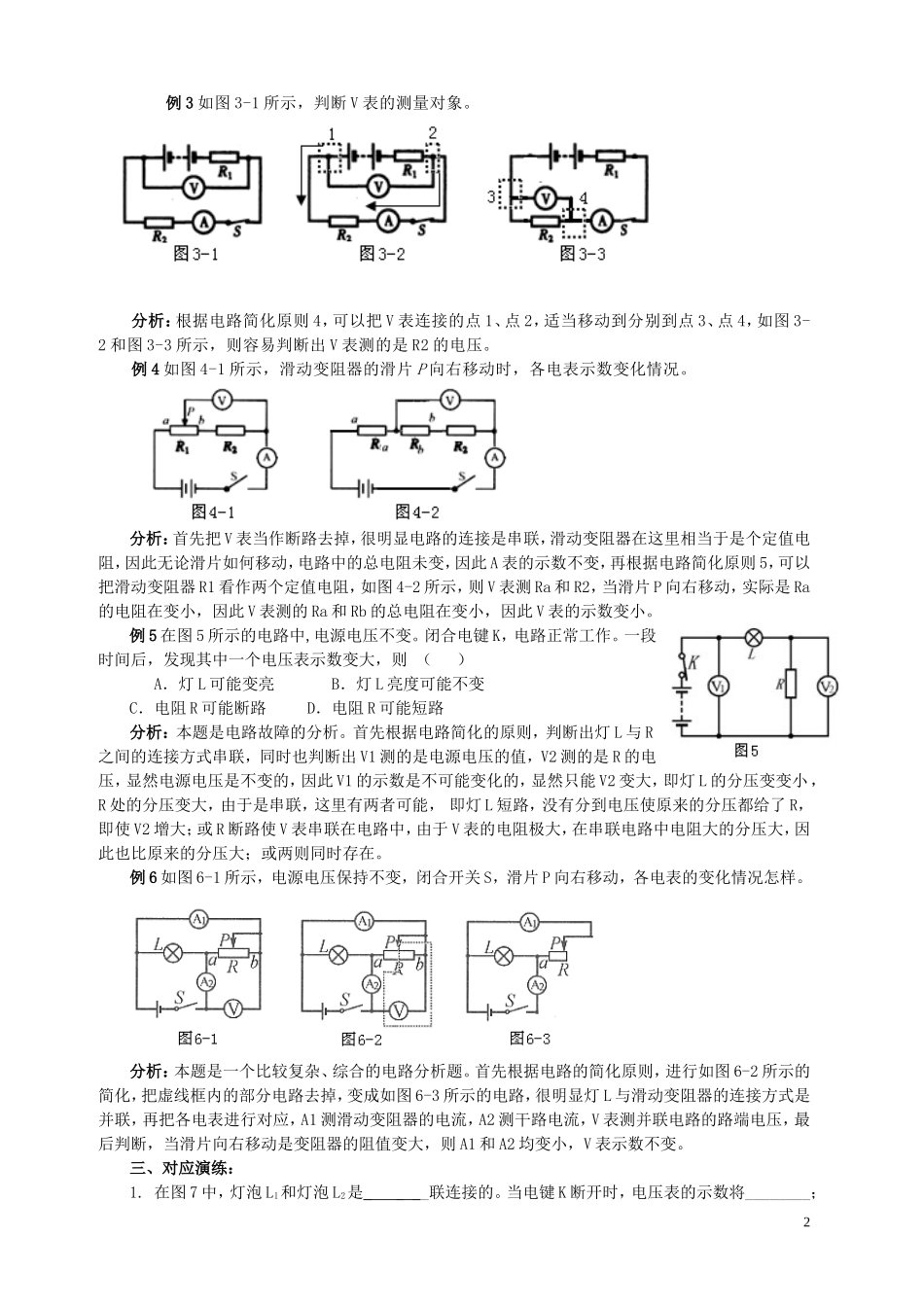

初中电路分析问题及考题汇编电路分析一、方法介绍1.电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。对于电路的简化概括为一下几种方法：⑴对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；⑵对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉；⑶对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；⑷对于电路出现的导线端点可以不经电源、用电器、等任意移动；⑸对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路。经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。2.电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，。3.电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。二、典型例题分析：（注：以下分析电压表和电流表分别用“A表、V表”代替）例1如图1-1所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。分析：电路看上去比较复杂，首先利用电路简化原则1和2，把电路中的A表和V表处理掉，V表当断路去掉，A表用导线代替，简化成如图1-2，则一眼就能看出电路的连接情况——串联。再把电表复原上去，这样就容易判断出电表A1和A2测串联电路的电流，且两者相等，V1测R1、V2测总电压、V3测R3。例2如图2-1所示的电路，分析开关S闭合前后A表和V表的变化情况。分析：根据电路简化原则3，开关S闭合前，相当于此处电路断路，可以把它去掉，如图2-2，则R1和R2串联，V表测R1的电压；当开关S闭合后把R2短路，则该部分电路也可去掉，如图2-3，则电路中只剩下R1，虽然V表仍然测R1，但此时也相当于测电源总电压，因此V表示数变大，同样原来两个电阻串联，现在电路中只有一个电阻，总电阻变小，则A表示数也变大。1例3如图3-1所示，判断V表的测量对象。分析：根据电路简化原则4，可以把V表连接的点1、点2，适当移动到分别到点3、点4，如图3-2和图3-3所示，则容易判断出V表测的是R2的电压。例4如图4-1所示，滑动变阻器的滑片P向右移动时，各电表示数变化情况。分析：首先把V表当作断路去掉，很明显电路的连接是串联，滑动变阻器在这里相当于是个定值电阻，因此无论滑片如何移动，电路中的总电阻未变，因此A表的示数不变，再根据电路简化原则5，可以把滑动变阻器R1看作两个定值电阻，如图4-2所示，则V表测Ra和R2，当滑片P向右移动，实际是Ra的电阻在变小，因此V表测的Ra和Rb的总电阻在变小，因此V表的示数变小。例5在图5所示的电路中,电源电压不变。闭合电键K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮B．灯L亮度可能不变C．电阻R可能断路D．电阻R可能短路分析：本题是电路故障的分析。首先根据电路简化的原则，判断出灯L与R之间的连接方式串联，同时也判断出V1测的是电源电压的值，V2测的是R的电压，显然电源电压是不变的，因此V1的示数是不可能变化的，显然只能V2变大，即灯L的分压变变小，R处的分压变大，由于是串联，这里有两者可能，即灯L短路，没有分到电压使原来的分压都给了R，即使V2增大；或R断路使V表串联在电路中，由于V表的电阻极大，在串联电路中电阻大的分压大，因此也比原来的分压大；或两则同时存在。例6如图6-1所示，电源电压保持不变，闭合开关S，滑片P向右移动，各电表的变化情况怎样。分析：本题是一个比较复杂、综合的电路分析题。首先根据电路的简化原则，进行如图6-2所示的简化，把虚线框内的部分电路去掉，变成如图6-3所示的电路，很明显灯L与滑动变阻器的连接方式是并联，再把各电表进行对应，A1测滑动变阻器的电流，A2测干路电流，V表测并联电路的路端电压，最后判断，当滑片向右移动是变阻器的阻值变大，则A1和A2均变小，V表示数不变。三、对应演练：1.在图7中，灯泡L1和灯泡L2是...
