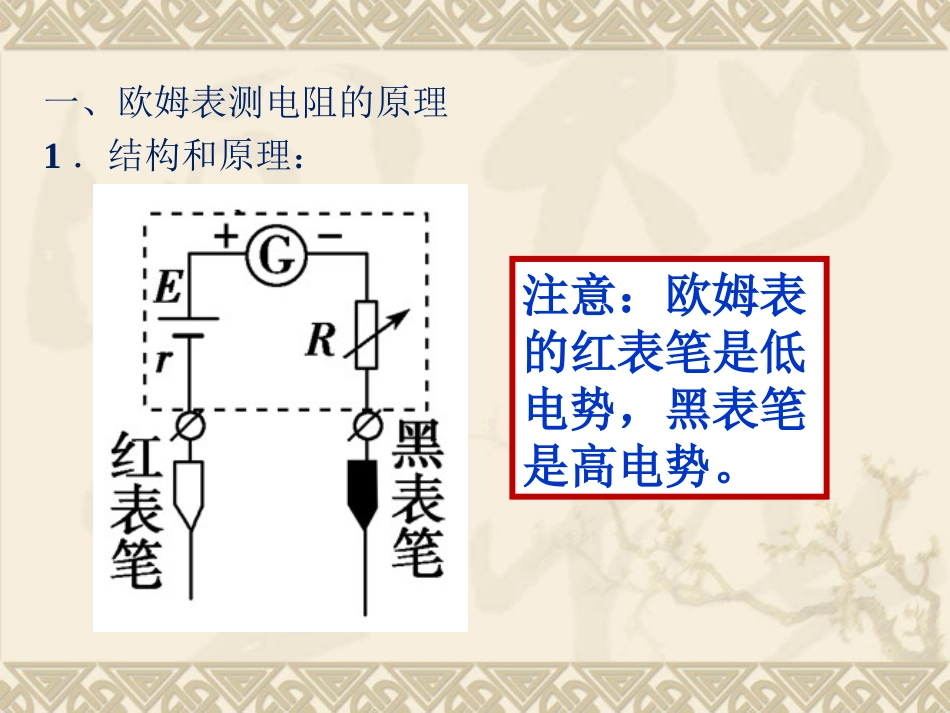

第八节多用电表的原理一、欧姆表测电阻的原理1.结构和原理:注意:欧姆表的红表笔是低电势,黑表笔是高电势。如图所示为欧姆表的原理示意图.其中,电流表的满偏电流为300μA,内阻rg=100Ω,R是调零电阻,电池电动势E=1.5V,内阻忽略不计.(1)当红黑表笔短接,要使表头满偏,调零电阻R为多大?(2)保持调零电阻R不变,当电流是满偏电流的二分之一时,红黑表笔间接的电阻Rx是多少?(3)通过表头的电流I与红黑表笔间接的电阻Rx有怎样的关系?2,欧姆表的刻度盘:“左密右疏”,电阻零刻度是电流最大刻度,电阻“∞”刻度是电流零刻度.二、多用电表:既然电压表、电流表、欧姆表都是用表头改装的,我们就可以把同一个表头改装成电压表、电流表、欧姆表而把他们组合在一起,制成一个多用表。如下图:三、练习使用多用电表1.测电压(1)选择直流电压挡合适的_____.(2)将电表与被测电路,并要注意电表的极性.2.测电流(1)选择直流电流挡合适的量程.(2)将被测电路导线卸开一端,把多用表___联在电路中.注意:读数时,要所选的量程和刻度盘的最小分度.量程并联串四、多用电表测电阻的方法1.使用多用电表测电阻的步骤(1)机械调零:使用前若表针没有停在左端“0”位置,要用螺丝刀转动调零定位螺丝,使指针指零(新表).(2)选挡:估计待测电阻的大小,合理选择倍率,使指针尽可能指在中间刻度线附近.旋转选择开关,使其尖端对准欧姆挡的合适挡位.(3)欧姆调零:将红、黑表笔短接,调整调零电阻旋钮,使指针指在表盘右端“0”刻度处.(4)测量读数:将两表笔分别与待测电阻的两端接触,表针示数乘以量程倍率即为待测电阻阻值.(5)测另一电阻时重复(2)(3)(4).(6)实验完毕,应将选择开关置于“OFF”挡或交流电压最高挡.2.测电阻时应注意的问题(1)选挡后要进行欧姆调零.(2)被测电阻要与电源、其他元件分离,不能用手接触表笔的金属杆.(3)被测电阻阻值等于指针示数乘以倍率.(4)使用后,要将两表笔从插孔中拔出,并将选择开关旋至“OFF”挡或交流电压最高挡.(5)若长期不用,应把电池取出.
