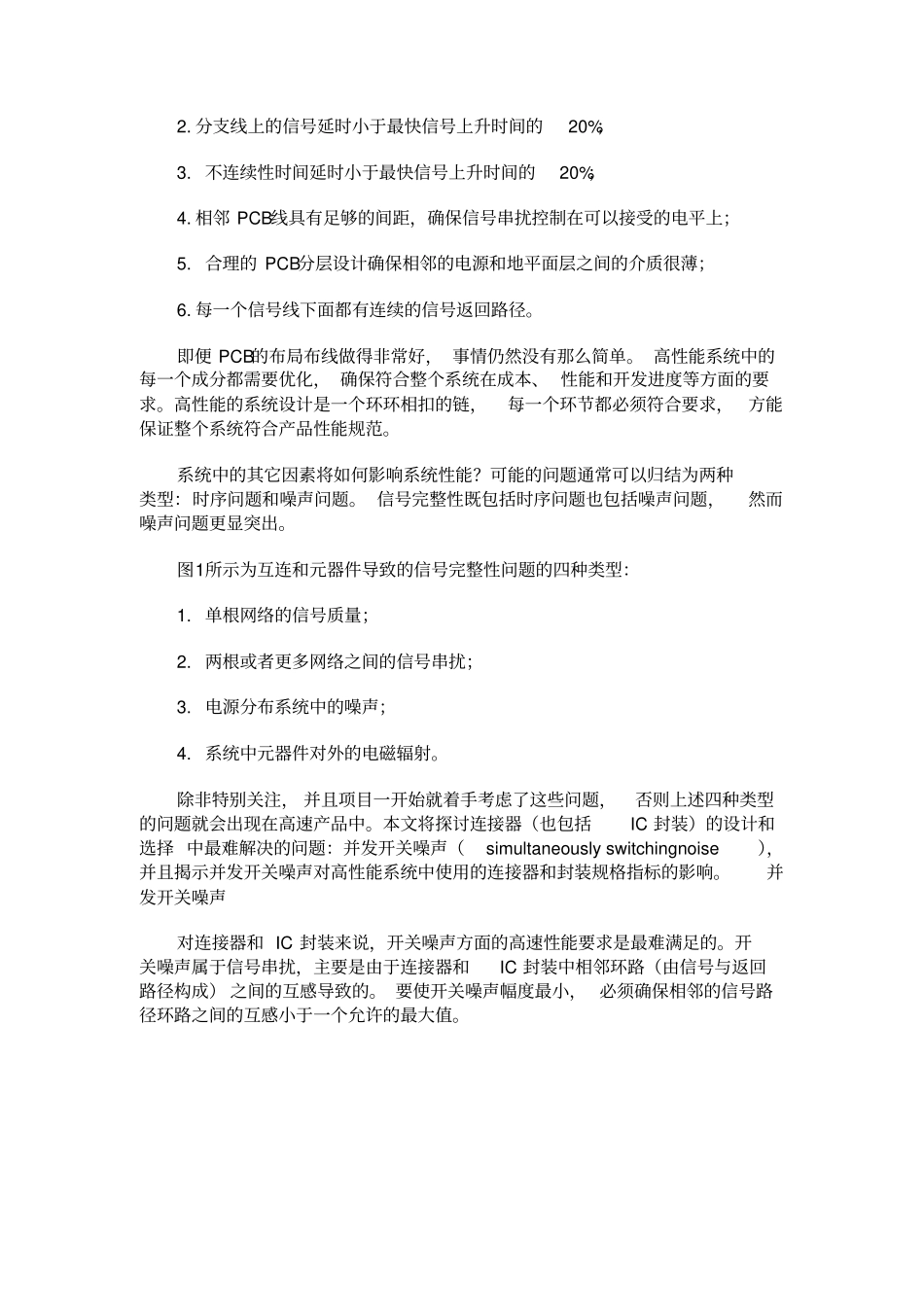

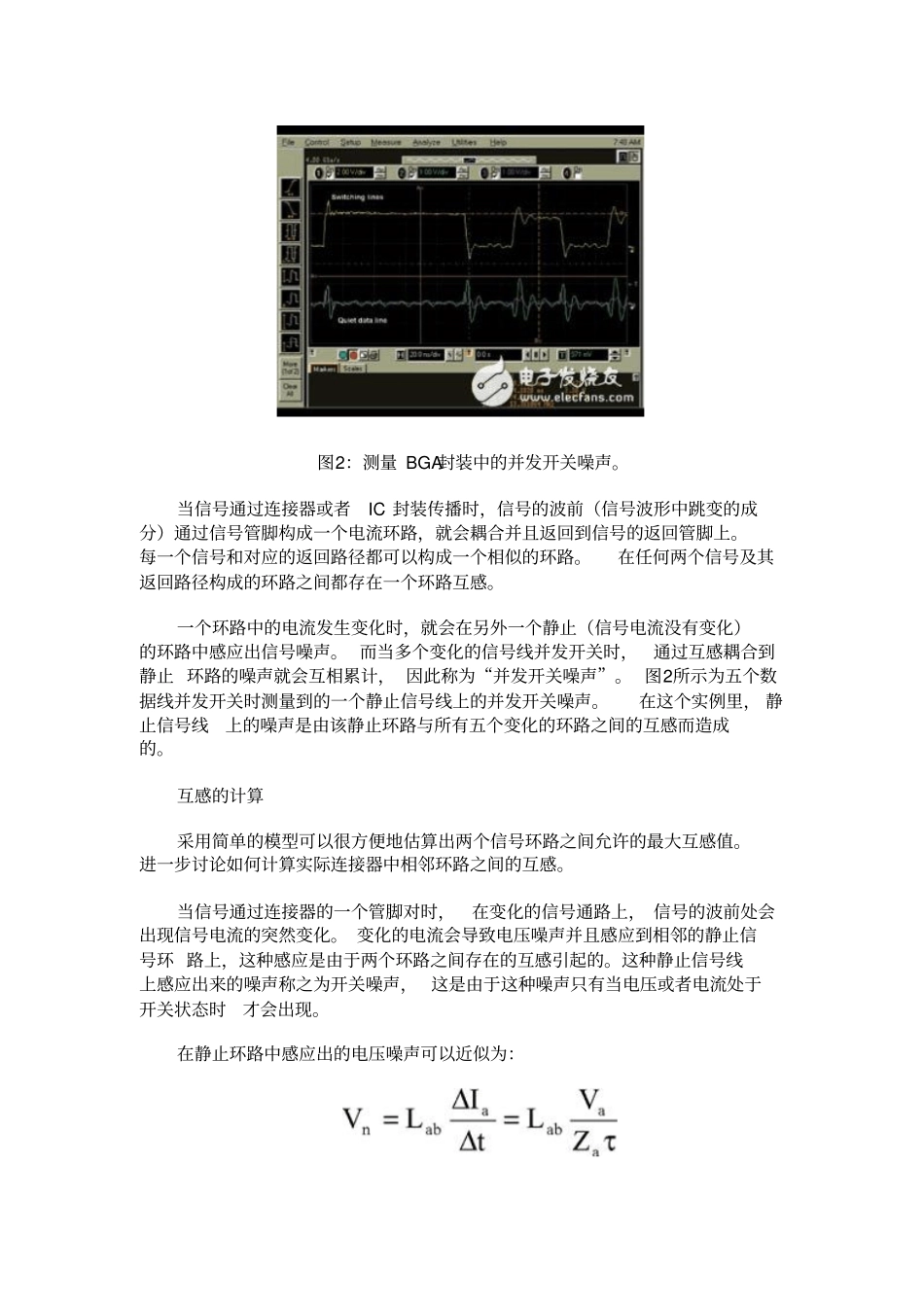

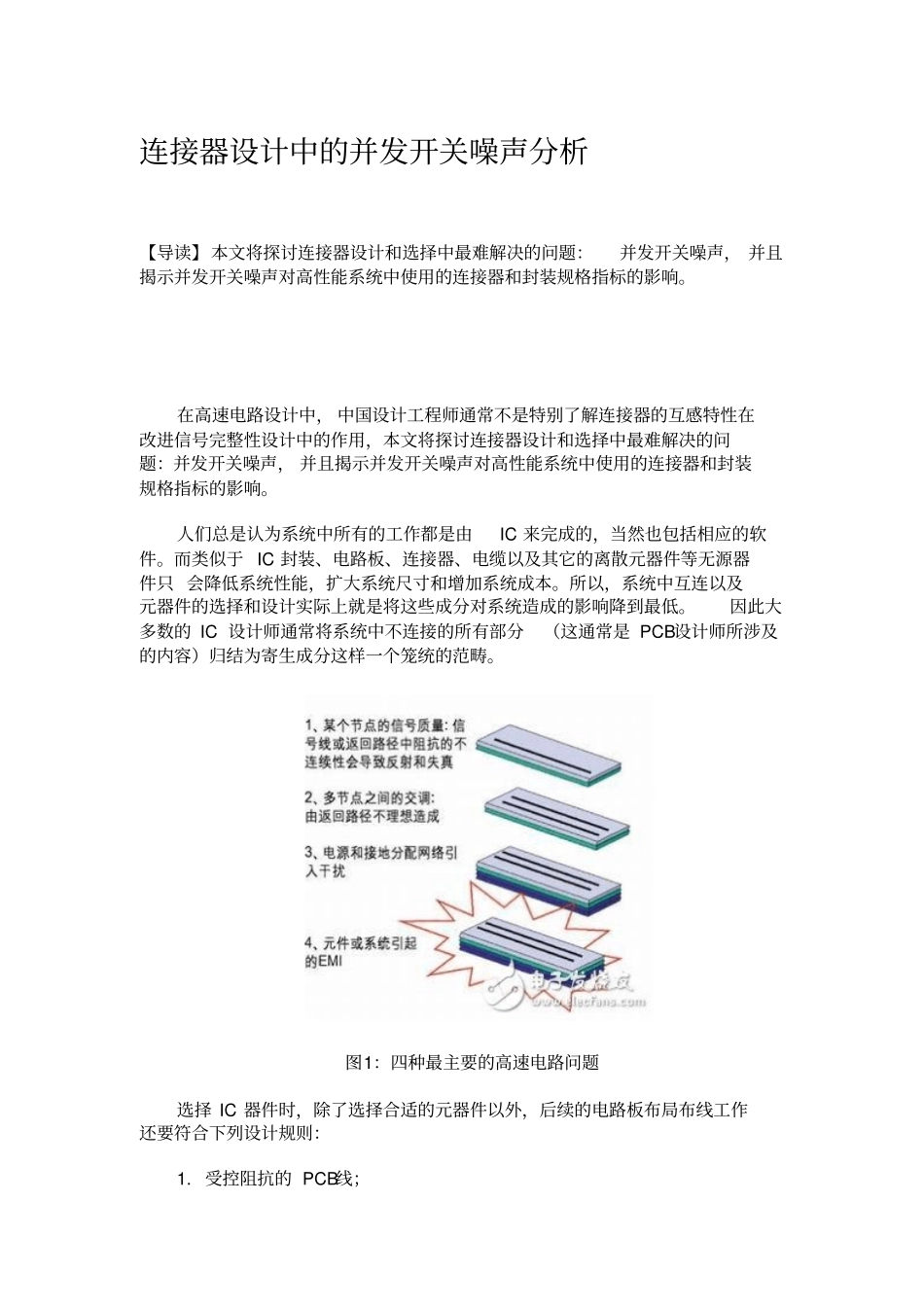

连接器设计中的并发开关噪声分析【导读】本文将探讨连接器设计和选择中最难解决的问题：并发开关噪声，并且揭示并发开关噪声对高性能系统中使用的连接器和封装规格指标的影响。在高速电路设计中，中国设计工程师通常不是特别了解连接器的互感特性在改进信号完整性设计中的作用，本文将探讨连接器设计和选择中最难解决的问题：并发开关噪声，并且揭示并发开关噪声对高性能系统中使用的连接器和封装规格指标的影响。人们总是认为系统中所有的工作都是由IC来完成的，当然也包括相应的软件。而类似于IC封装、电路板、连接器、电缆以及其它的离散元器件等无源器件只会降低系统性能，扩大系统尺寸和增加系统成本。所以，系统中互连以及元器件的选择和设计实际上就是将这些成分对系统造成的影响降到最低。因此大多数的IC设计师通常将系统中不连接的所有部分（这通常是PCB设计师所涉及的内容）归结为寄生成分这样一个笼统的范畴。图1：四种最主要的高速电路问题选择IC器件时，除了选择合适的元器件以外，后续的电路板布局布线工作还要符合下列设计规则：1.受控阻抗的PCB线；2.分支线上的信号延时小于最快信号上升时间的20%；3.不连续性时间延时小于最快信号上升时间的20%；4.相邻PCB线具有足够的间距，确保信号串扰控制在可以接受的电平上；5.合理的PCB分层设计确保相邻的电源和地平面层之间的介质很薄；6.每一个信号线下面都有连续的信号返回路径。即便PCB的布局布线做得非常好，事情仍然没有那么简单。高性能系统中的每一个成分都需要优化，确保符合整个系统在成本、性能和开发进度等方面的要求。高性能的系统设计是一个环环相扣的链，每一个环节都必须符合要求，方能保证整个系统符合产品性能规范。系统中的其它因素将如何影响系统性能？可能的问题通常可以归结为两种类型：时序问题和噪声问题。信号完整性既包括时序问题也包括噪声问题，然而噪声问题更显突出。图1所示为互连和元器件导致的信号完整性问题的四种类型：1.单根网络的信号质量；2.两根或者更多网络之间的信号串扰；3.电源分布系统中的噪声；4.系统中元器件对外的电磁辐射。除非特别关注，并且项目一开始就着手考虑了这些问题，否则上述四种类型的问题就会出现在高速产品中。本文将探讨连接器（也包括IC封装）的设计和选择中最难解决的问题：并发开关噪声（simultaneouslyswitchingnoise），并且揭示并发开关噪声对高性能系统中使用的连接器和封装规格指标的影响。并发开关噪声对连接器和IC封装来说，开关噪声方面的高速性能要求是最难满足的。开关噪声属于信号串扰，主要是由于连接器和IC封装中相邻环路（由信号与返回路径构成）之间的互感导致的。要使开关噪声幅度最小，必须确保相邻的信号路径环路之间的互感小于一个允许的最大值。图2：测量BGA封装中的并发开关噪声。当信号通过连接器或者IC封装传播时，信号的波前（信号波形中跳变的成分）通过信号管脚构成一个电流环路，就会耦合并且返回到信号的返回管脚上。每一个信号和对应的返回路径都可以构成一个相似的环路。在任何两个信号及其返回路径构成的环路之间都存在一个环路互感。一个环路中的电流发生变化时，就会在另外一个静止（信号电流没有变化）的环路中感应出信号噪声。而当多个变化的信号线并发开关时，通过互感耦合到静止环路的噪声就会互相累计，因此称为“并发开关噪声”。图2所示为五个数据线并发开关时测量到的一个静止信号线上的并发开关噪声。在这个实例里，静止信号线上的噪声是由该静止环路与所有五个变化的环路之间的互感而造成的。互感的计算采用简单的模型可以很方便地估算出两个信号环路之间允许的最大互感值。进一步讨论如何计算实际连接器中相邻环路之间的互感。当信号通过连接器的一个管脚对时，在变化的信号通路上，信号的波前处会出现信号电流的突然变化。变化的电流会导致电压噪声并且感应到相邻的静止信号环路上，这种感应是由于两个环路之间存在的互感引起的。这种静止信号线上感应出来的噪声称之为开关噪声，这是由于这种噪声只有当电压或者电流处于开关状态时才会出现。在静止环路中感应出的电压噪声可以近似为：表达式各项的意义为：...
