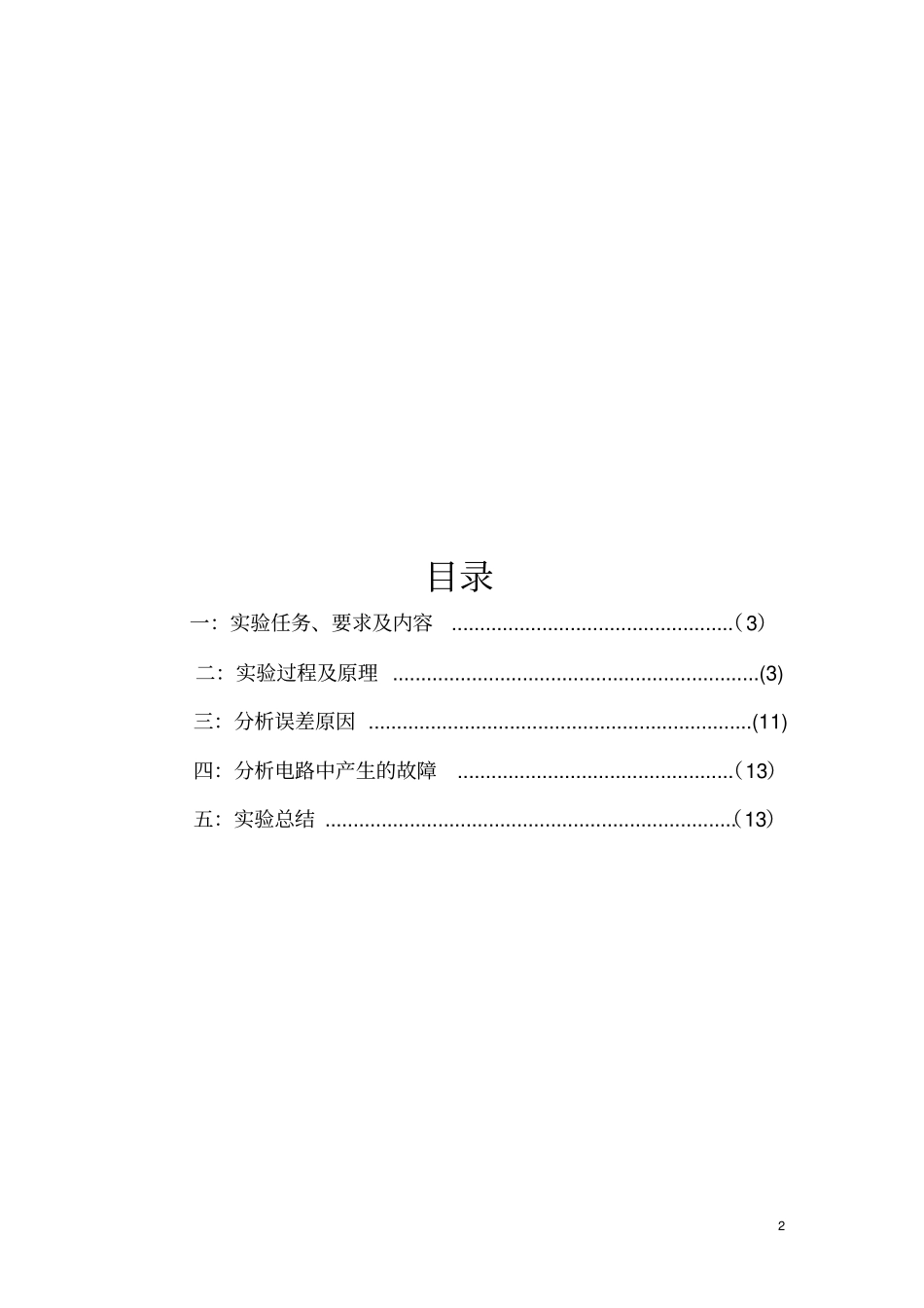

1测控电路课程设计说明书设计题目：开关型振幅调制与解调电路的设计与调试学院：电信学院班级：测控122班姓名：张小旭学号：2012060402352目录一：实验任务、要求及内容..................................................（3）二：实验过程及原理.................................................................(3)三：分析误差原因....................................................................(11)四：分析电路中产生的故障.................................................（13）五：实验总结.........................................................................（13）3一：实验任务、要求及内容1任务：利用场效应管的开关特性，实现低频信号的幅值调制与解调，以抑制噪声干扰，提高信噪比。2要求：参考指定的资料，设计出相应的各部分电路，组装与调试该电路，试验其抗干扰性能。3内容：（1）.分析各部分电路工作原理，选择相应的参数。（2）.画出完整的电路图。（3）.分析电路实验中产生的故障。（4）.分析误差原因。4电路参数：调制信号：正弦波频率<500HZ幅值<0.1v。载波：方波频率：5——10KHZ幅值：5——7v占空比：50%。调制后信号幅值>5v。5时间安排建议：全部时间一周。其中：设计1-2天，调试2-3天，总结1天安排1天。二：实验过程及原理（一）元器件的可靠性检验：1.运放的可靠性检验：先用运放搭成跟随器，输入正弦信号，用示波器检验器是否跟随；之后用运放搭成反向放大器，输入正弦信号看输出幅值与相位；2.稳压管的匹配：将稳压二极管串联电阻构成稳压电路，接入电源，测其性能参数，选择稳压值相近的两个稳压管。43导线的可靠性检验：把将要用到的导线全部用万用表检测其通断；（二）原理方框图：开关型调制器放大器开关型解调器低通滤波器方波发生器信号调制解调信号（三）方波发生电路：原理图如下：-++-C0.01UFR110KR210K2.2K20KR3R4IcIi方波发生电路中，积分电路的电压电流关系:001u[()]tocQitdtQCC其中0Q是t=0时电容器已存储的电荷，由ic=-Ii=-ui/R,得到：001()toiouutdtURC常量0oU根据初始条件确定，即t=0时，ou（0）=0oU=Q0/C.当输入为常量时，输出为：0()ioouuttURC5可见输入为方波时输出为三角波。-1+1R2R3R4uiR1URUO上图为迟滞比较电路，该电路用的是同向迟滞比较电路。R1=0时，ui接地，UR接输入，Uo接输出，门限电压由3223230oRUURRRRRR求得：23oRUURR。oU由稳压管确定.由此我们选定电阻R1=10KΩ，R2=10KΩ，R3=30KΩ，R4=2.2KΩ，电容C=0.01μF，稳压管的稳压值为5V。综上所述，该电路前一部分是积分电路，后一部分为滞回比较器。作用：（a）积分电路：利用RC回路的充放电来产生三角波。（b）滞回电路：产生方波，方波的频率为f=R3/4*R1*R2*C。计算可以得到：方波的频率f=7500Hz，方波的占空比为50%。该电路中调节R1，R2，R3的阻值和C的容值，可以改变振荡频率；调节R1，R2的阻值可以改变方波的幅值。知该方波发生电路为调制电路和解调提供开关信号Ua和Ub，进而控制三极管的导通和截止，并且Ua和Ub是一对相位相反的方波信号，则可知该电路后应该接一个反向器用来产生相位相反的信号Ub。方波发生电路的仿真电路如图所示：6方波发生电路产生的方波如下图所示：（四）脉冲平衡调制电路：脉冲平衡调制电路如下图所示，它由两个电子开关，一个运算放大器和两个脉冲信号Ua和Ub组成。电路中电阻均为5.1KΩ，接方波处的电阻为2.2KΩ，放大器处的反馈电阻为10.2KΩ。根据调制电路的中的香农定理，至少要求载波信号的频率大于10倍的调制信号的频率，解调时才可以较好的将调制信号与载波信号分开，检出调制信号，并且由乃奎斯特采样定理：为了保留一个频率分量的全部信息，一个周期的间隔至少抽样两次，即必须保证Ws>=2*Wm或者Fs>=2*Fm。7该电路中输入的正弦波的频率f=400Hz，此时方波的脉宽为0.125ms时，则有频率f=4000Hz，满足香农定理的要求，可以防止频率混叠的现象。电路中的电子开关用两个晶体管构成。两个输入脉冲信号Ua与Ub的幅值和频率相等，相位相反。Ua，Ub如下图所示：当Ua为高电平时，Q1导通，Q2截止，a点接地，运算放大器...
