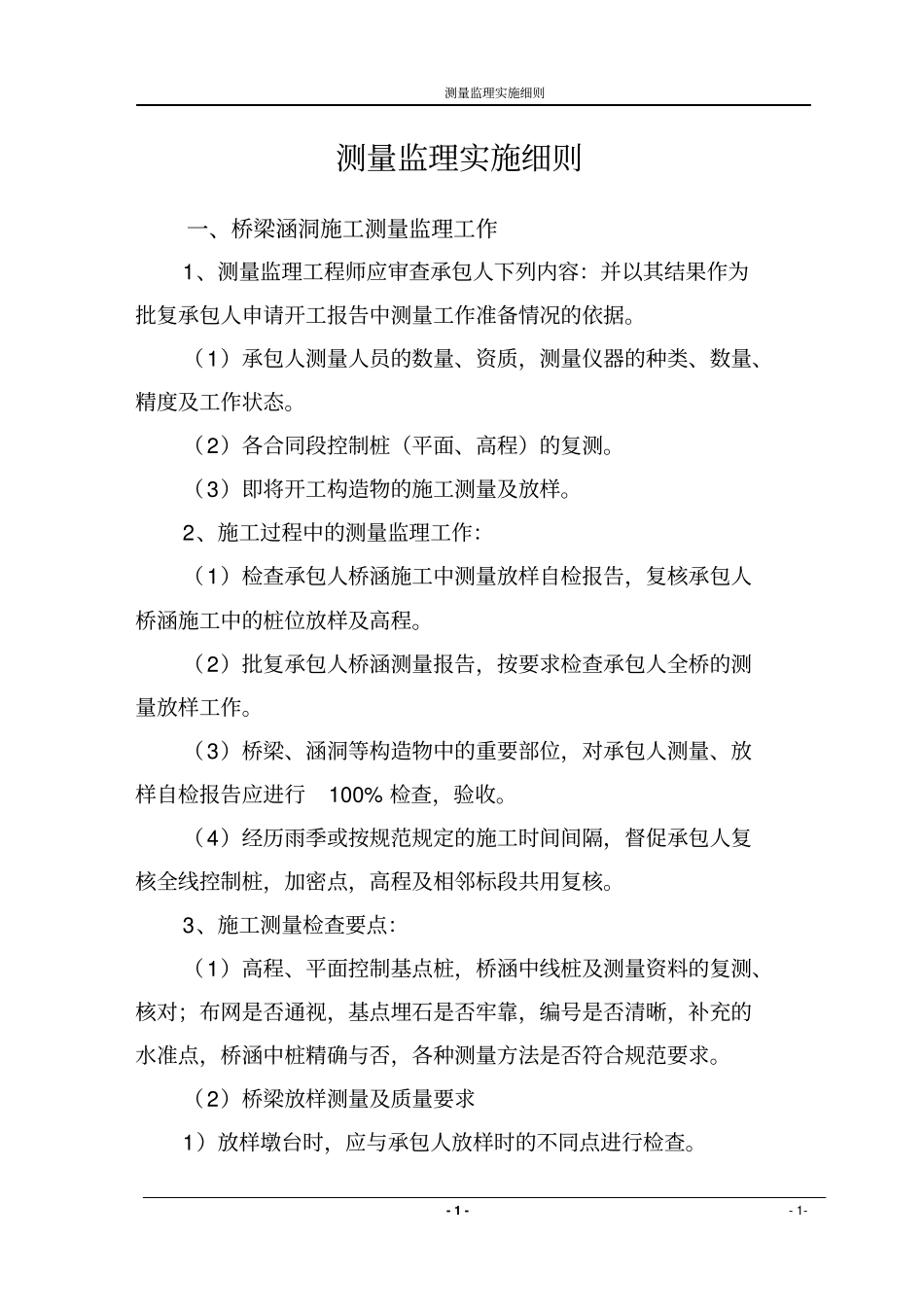

测量监理实施细则-1--1-测量监理实施细则一、桥梁涵洞施工测量监理工作1、测量监理工程师应审查承包人下列内容：并以其结果作为批复承包人申请开工报告中测量工作准备情况的依据。（1）承包人测量人员的数量、资质，测量仪器的种类、数量、精度及工作状态。（2）各合同段控制桩（平面、高程）的复测。（3）即将开工构造物的施工测量及放样。2、施工过程中的测量监理工作：（1）检查承包人桥涵施工中测量放样自检报告，复核承包人桥涵施工中的桩位放样及高程。（2）批复承包人桥涵测量报告，按要求检查承包人全桥的测量放样工作。（3）桥梁、涵洞等构造物中的重要部位，对承包人测量、放样自检报告应进行100%检查，验收。（4）经历雨季或按规范规定的施工时间间隔，督促承包人复核全线控制桩，加密点，高程及相邻标段共用复核。3、施工测量检查要点：（1）高程、平面控制基点桩，桥涵中线桩及测量资料的复测、核对；布网是否通视，基点埋石是否牢靠，编号是否清晰，补充的水准点，桥涵中桩精确与否，各种测量方法是否符合规范要求。（2）桥梁放样测量及质量要求1）放样墩台时，应与承包人放样时的不同点进行检查。测量监理实施细则-2--2-2）大、中桥的水中墩、台和基础的位置，应从2个方向检查。3）曲线上的桥梁施工测量、应由三个以上的专业人员按照不同的方法验算其结果，是否与图纸提供的坐标一致，并极坐标放样。4）桥台、翼墙、锥坡等附属物，应尽量争取在无水时放样，同时要注意附属物与路线的线形。5）在桥梁施工过程中，严格对各项工程进行检查，如桩基、承台（系梁）、墩身（柱顶）、盖梁、垫石顶、桥台等放样及标高的检查。6）悬臂浇筑时，应测定梁体顶面标高，温度影响值，轴线偏移值是否满足规范要求。a、0＃块件高程测点布设（包括0＃块立模时底模的标高）布置0＃块件高程观测点，是为了控制顶板的设计高程，同时也作为以后悬臂浇注时，每节段高程观测的基准点。b.每个节段应布设观测点，并测量其相邻块件之间高程及轴线偏位。c.测量的时间及观测项目：为了减少温度的影响，测量工作应尽量安排在早晨日出前进行，在整个施工过程中主要观测：立模、砼浇注前后，预应力张拉前后及拆除挂篮后、边（中）跨合拢前，最终成桥前的各项标高值。以这些观测值为依据，进行有效的控制施工。d.观测结果观测结果的正确与否，是进行最优控制的先决条件，对于每一段施工阶段的标高的量测，都需进行分析。7）涵洞测量放样时，应核对涵洞纵横轴线、地形断面图是否测量监理实施细则-3--3-与设计一致，应注意涵洞的长度，以及涵底标高的正确性。二、隧道施工准备工作检查1、隧道地表控制测量检查隧道开工前，承包人应与监理工程师一起做好洞外控制点的复测和隧道位置的确定，应增设的基准点。2、洞外控制测量应在每个洞口附近布设不少于三个平面控制点和两个水准点，同时应设置隧道方向桩，方向桩应尽可能是隧道中心线。3、若为左右分离隧道时，洞口的控制点应进行联测。4、基准点测量方法的选择对于地形简单的短隧道采用中心线直接测量或者导线测量。对于地形较复杂且长隧道宜采用三角网测量，高程宜采用Ⅳ等水准测量。三、隧道施工过程的测量工作1）洞口的施工放样（1）检查开挖边界的计算，放样是否有误，设计的边坡是否合理。（2）截水沟布设是否顺应地势，并满足截流坡面水要求，开挖边界的紧边距离是否满足规范要求。（3）检查承包人埋设的基准点是否完好，如损坏、遗失、移位，并通知承包人修复。2）洞内的测量：（1）审查承包人的施工测量计划或施工测量方案。（2）对承包人每期增设的固定测点要验证其是否符合精度要测量监理实施细则-4--4-求。（3）定期检核洞内外的基准点，应每月一次。（4）检查贯通误差和贯通误差的调整结果。（5）当使用全站仪时，应尽量避免电、磁及发热体的干拢，同时应进行必要的气象改正。3）、监控量测中的测量工作。采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，监理应督促施工单位认真实施。监控量测项目、方法见表。序号项目名称方法及工具布置量测间隔时间1～15d16d～1个月1～3个月大于3个月1周边位移各种类型收敛计每10～50m一...
