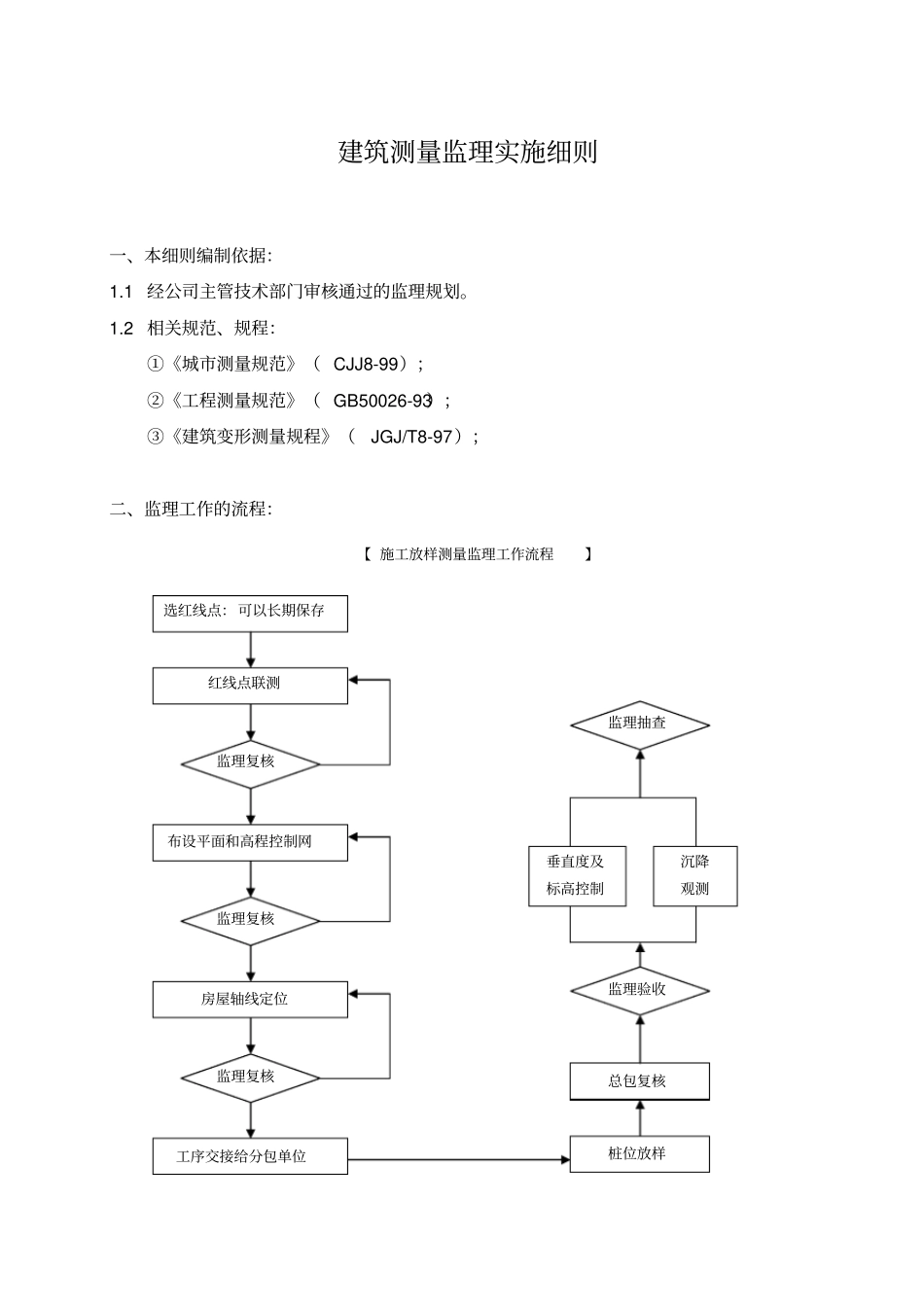

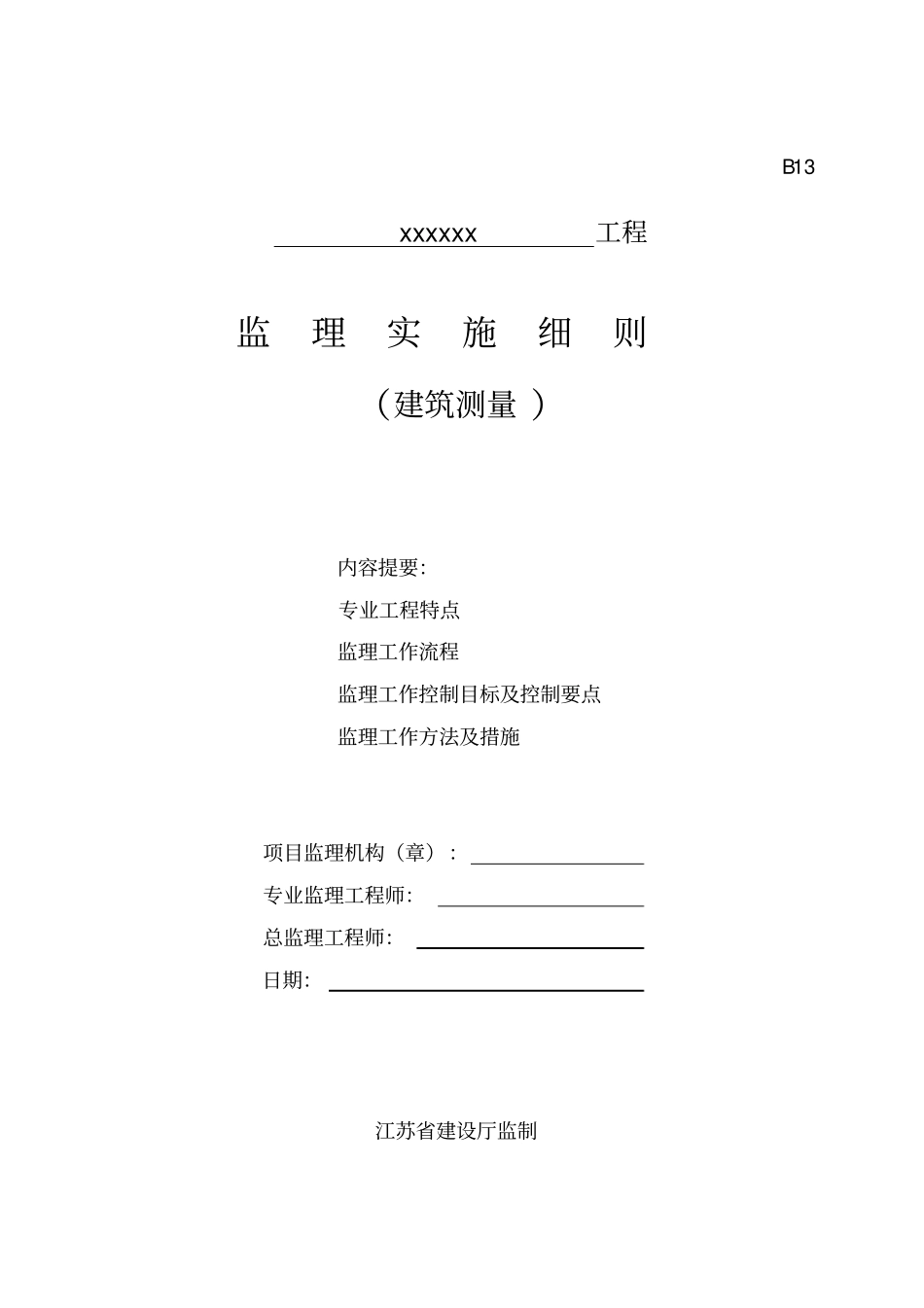

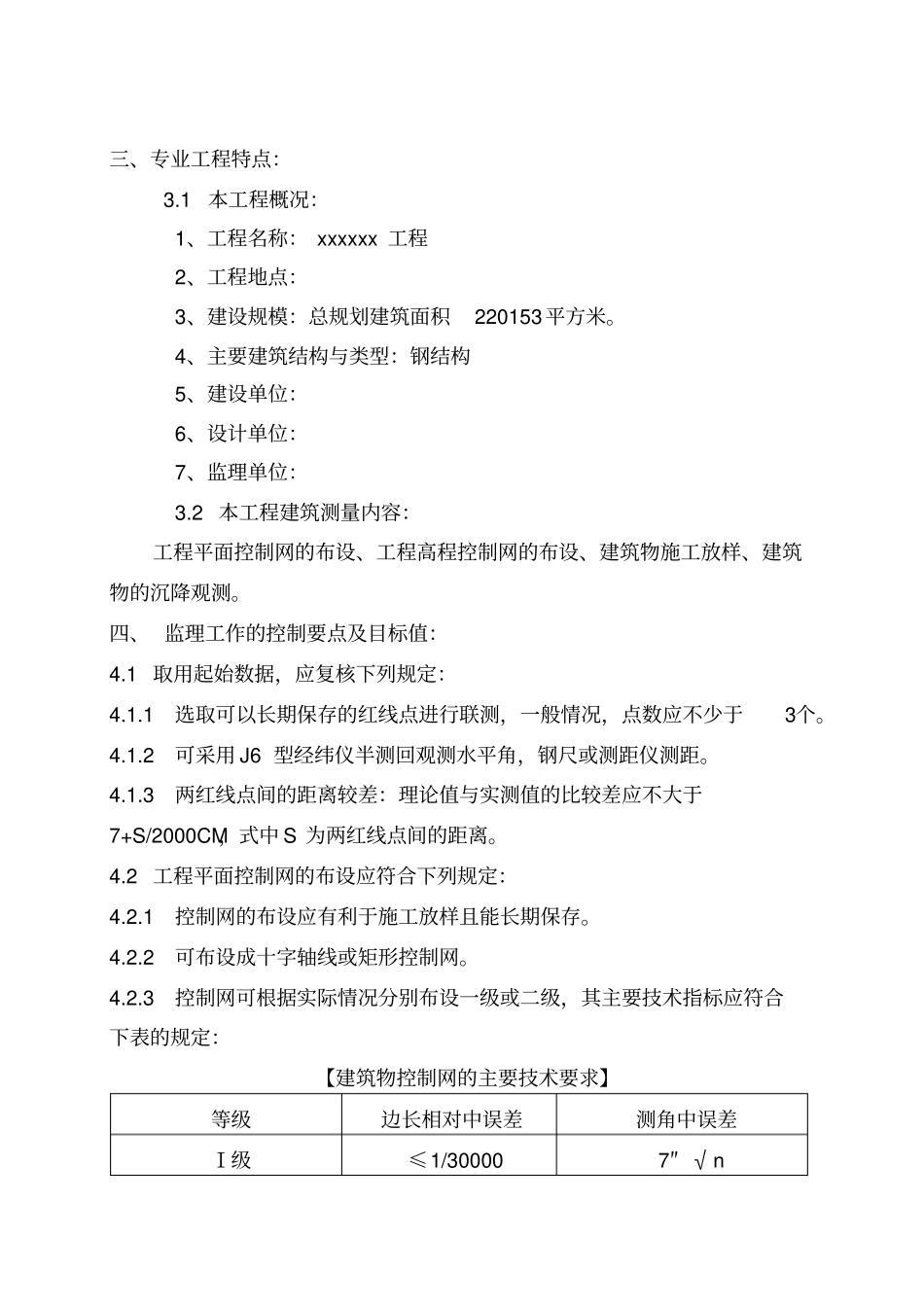

B13xxxxxx工程监理实施细则（建筑测量）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制建筑测量监理实施细则一、本细则编制依据：1.1经公司主管技术部门审核通过的监理规划。1.2相关规范、规程：①《城市测量规范》（CJJ8-99）；②《工程测量规范》（GB50026-93）；③《建筑变形测量规程》（JGJ/T8-97）；二、监理工作的流程：【施工放样测量监理工作流程】选红线点：可以长期保存红线点联测监理复核布设平面和高程控制网监理复核房屋轴线定位监理复核工序交接给分包单位桩位放样总包复核监理验收垂直度及标高控制沉降观测监理抽查三、专业工程特点：3.1本工程概况：1、工程名称：xxxxxx工程2、工程地点：3、建设规模：总规划建筑面积220153平方米。4、主要建筑结构与类型：钢结构5、建设单位：6、设计单位：7、监理单位：3.2本工程建筑测量内容：工程平面控制网的布设、工程高程控制网的布设、建筑物施工放样、建筑物的沉降观测。四、监理工作的控制要点及目标值：4.1取用起始数据，应复核下列规定：4.1.1选取可以长期保存的红线点进行联测，一般情况，点数应不少于3个。4.1.2可采用J6型经纬仪半测回观测水平角，钢尺或测距仪测距。4.1.3两红线点间的距离较差：理论值与实测值的比较差应不大于7+S/2000CM，式中S为两红线点间的距离。4.2工程平面控制网的布设应符合下列规定：4.2.1控制网的布设应有利于施工放样且能长期保存。4.2.2可布设成十字轴线或矩形控制网。4.2.3控制网可根据实际情况分别布设一级或二级，其主要技术指标应符合下表的规定：【建筑物控制网的主要技术要求】等级边长相对中误差测角中误差Ⅰ级≤1/300007″√nⅡ级≤1/2000015″√n注：n为建筑物结构的跨数。4.2.4建筑物的控制测量，应符合下列规定：①点位应选择在通视良好、利于长期保存的地方。②主要的控制网点和中心线端点，应埋设混凝土固定标桩。③角度观测可采用方向观测法，其测回数应根据测角中误差的大小按下表确定：【角度观测的测回数】测角中误差2.5″3.5″4.0″5″10″测回数DJ1462－－DJ265431④矩形网的角度闭合差，不应大于测角中误差的4倍。⑤当采用钢尺丈量距离时，一级网的边长应以二测回测定；二级网的边长应以一测回测定。钢尺量距的主要技术要求，应符合下表规定：【普通钢尺测距的主要技术要求】边长丈量较差相对误差作业尺数丈量总次数定线最大偏差尺段高差较差读定次数估读值至各次较差1/300002450MM≤5MM30.5MM≤2MM1/200001～2250MM≤10MM30.5MM≤2MM1/100001～2270MM≤10MM20.5MM≤3MM注：当检定钢尺时，其丈量的相对误差不应大于1/100000。4.3工程高程控制网的布设应符合下列规定：4.3.1控制网的布设应有利于施工放样且能长期保存。4.3.2可布设成闭合环线、附合路线或结点网形，水准点不少于3个。4.3.3高程测量的精度，不宜低于三等水准的精度，其主要技术要求应符合下表的规定：【水准测量的主要技术要求】等级水准仪的型号视线长度前后视较差前后视累积差视线离地面最低高度黑红面读数较差黑红面所测高差较差二等DS150M1M3M0.5M0.5MM0.7MM三等DS1100M3M6M0.3M1.0MM1.5MMDS375M2.0MM3.0MM注：①二等水准视线长度小于20M时，其视线高度不应低于0.3M；②三等水准采用变动仪器高度观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差的要求相同。4.4建筑物施工放样的主要技术要求，应符合下表规定：【建筑物施工放样的主要技术要求】建筑物结构特征测距相对中误差测角中误差在测站上测定高差中误差根据起始水平面在施工水平面上测定高程中误差竖向传递轴线点中误差金属结构、装配式钢筋混凝土结构、建筑物高100～120M或跨度30～36M1/200005″1MM6MM4MM15层房屋、建筑物高度60～100M或跨度18～30M1/1000010″2MM5MM3MM5～15层房屋、建筑物高15～60M或跨度6～18M1/500020″2.5MM4MM2.5MM5层房屋、建筑物高度15M1/300030″3MM3MM2MM或跨度6M以下木结构、工业管线或公路铁路专用线1/200030″5MM——土木竖向整平1/100045″10MM——注：①对于具有两种以上特...
