混凝土枕产品检验标准全解VIP免费

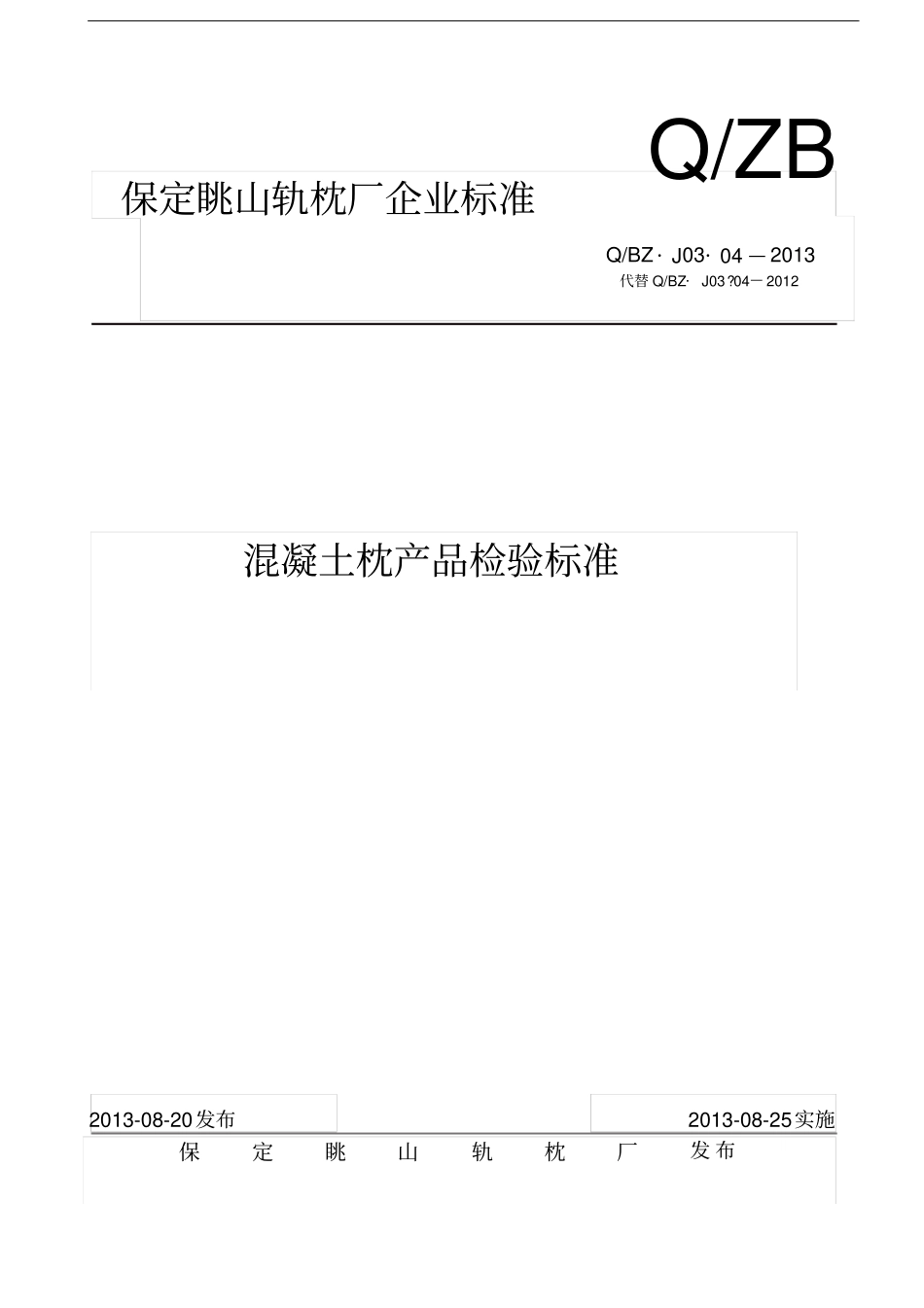

混凝土枕产品检验标准全解_第1页
1/32
混凝土枕产品检验标准全解_第2页
2/32

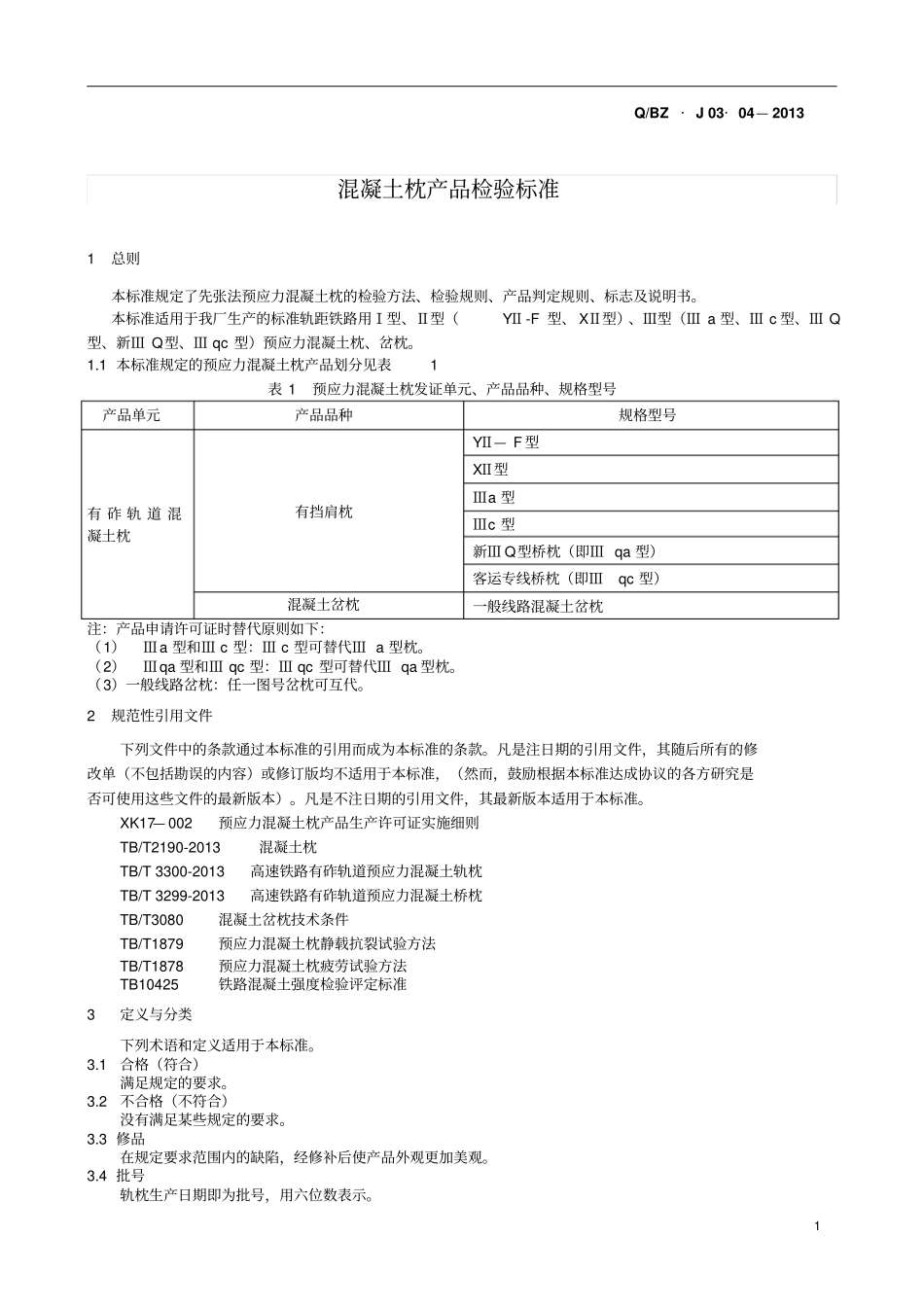

混凝土枕产品检验标准全解_第3页
3/32
Q/ZB保定眺山轨枕厂企业标准Q/BZ·J03·04—2013代替Q/BZ·J03?04—2012混凝土枕产品检验标准2013-08-20发布2013-08-25实施保定眺山轨枕厂发布1Q/BZ·J03·04—2013混凝土枕产品检验标准1总则本标准规定了先张法预应力混凝土枕的检验方法、检验规则、产品判定规则、标志及说明书。本标准适用于我厂生产的标准轨距铁路用Ⅰ型、Ⅱ型(YⅡ-F型、XⅡ型)、Ⅲ型(Ⅲa型、Ⅲc型、ⅢQ型、新ⅢQ型、Ⅲqc型)预应力混凝土枕、岔枕。1.1本标准规定的预应力混凝土枕产品划分见表1表1预应力混凝土枕发证单元、产品品种、规格型号产品单元产品品种规格型号有砟轨道混凝土枕有挡肩枕YⅡ—F型XⅡ型Ⅲa型Ⅲc型新ⅢQ型桥枕(即Ⅲqa型)客运专线桥枕(即Ⅲqc型)混凝土岔枕一般线路混凝土岔枕注:产品申请许可证时替代原则如下:(1)Ⅲa型和Ⅲc型:Ⅲc型可替代Ⅲa型枕。(2)Ⅲqa型和Ⅲqc型:Ⅲqc型可替代Ⅲqa型枕。(3)一般线路岔枕:任一图号岔枕可互代。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,(然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本)。凡是不注日期的引用文件,其最新版本适用于本标准。XK17—002预应力混凝土枕产品生产许可证实施细则TB/T2190-2013混凝土枕TB/T3300-2013高速铁路有砟轨道预应力混凝土轨枕TB/T3299-2013高速铁路有砟轨道预应力混凝土桥枕TB/T3080混凝土岔枕技术条件TB/T1879预应力混凝土枕静载抗裂试验方法TB/T1878预应力混凝土枕疲劳试验方法TB10425铁路混凝土强度检验评定标准3定义与分类下列术语和定义适用于本标准。3.1合格(符合)满足规定的要求。3.2不合格(不符合)没有满足某些规定的要求。3.3修品在规定要求范围内的缺陷,经修补后使产品外观更加美观。3.4批号轨枕生产日期即为批号,用六位数表示。Q/BZ·J03·04—201323.5露筋轨枕内部钢筋应被混凝土包裹而未被混凝土包裹而外露的现象。3.6裂缝轨枕表面伸入混凝土内部的缝隙。3.7油肩轨枕挡肩部位被油脂类物质渗入而造成的缺陷。3.8粉肩轨枕挡肩部位由于漏桨引起的松散现象。3.9磕肩轨枕挡肩部位被磕损造成的缺陷。3.10掉肩自轨枕承轨槽根部产生的挡肩部位与轨枕主体间开裂分离。3.11碰伤、掉角轨枕养护完成后表面或端部的混凝土被碰掉所造成的损伤。3.12预留孔孔瘤预留孔内壁固结的水泥砂浆。3.13主筋外伸长度因生产工艺形成的主筋伸出轨枕端部以外的长度。3.14砂团因细骨料没有搅拌开,轨枕养护脱模后,在轨枕表面出现堆积现象。4检验规则及检验方法4.1质检科应对混凝土抗压强度、静载抗裂强度及轨枕质量负责检验,确保未经检验的产品不得出厂。4.2轨枕应按批检验,同样材料和工艺、同一班次制成的同一型号轨枕,为一批。4.3轨枕的检验分出厂检验和型式检验。4.3.1预应力混凝土枕出厂检验项目表2出厂检验项目产品单元产品品种规格型号执行的标准名称、标准代号检验项目有砟轨道混凝土枕有挡肩枕1YⅡ—F型枕混凝土枕(TB/T2190—2013)外观质量和各部尺寸混凝土脱模抗压强度静载抗裂强度2新Ⅱ型枕混凝土枕(TB/T2190—2013)外观质量和各部尺寸混凝土脱模抗压强度静载抗裂强度3Ⅲa型枕混凝土枕(TB/T2190—2013)外观质量和各部尺寸混凝土脱模抗压强度静载抗裂强度4Ⅲc型枕TB/T3300-2013高速铁路有砟轨道预应力混凝土轨枕外观质量和各部尺寸混凝土脱模抗压强度静载抗裂强度预埋套管抗拔力5Ⅲqa型枕TB/T2190-2013混凝土枕外观质量和各部尺寸混凝土脱模抗压强度静载抗裂强度产品单元产品品种规格型号执行的标准名称、标准代号检验项目6Ⅲqc型枕TB/T3299-2013高速铁路有砟轨道预应力混预埋套管抗拔力外观质量和各部尺寸Q/BZ·J03·04—20133凝土桥枕混凝土脱模抗压强度静载抗裂强度预埋套管抗拔力混凝土岔枕7一般线路岔枕混凝土岔枕技术条件(TB/T3080—2003)外观质量和各部尺寸混凝土脱模抗压强度混凝土弹性模量静载抗裂强度4.3.2型式检验项目:混凝土脱模抗压强度、28d混凝土抗压强度、混凝土弹性模量试验(岔枕)、外观质量和各部尺寸、静载抗裂强度、轨...
