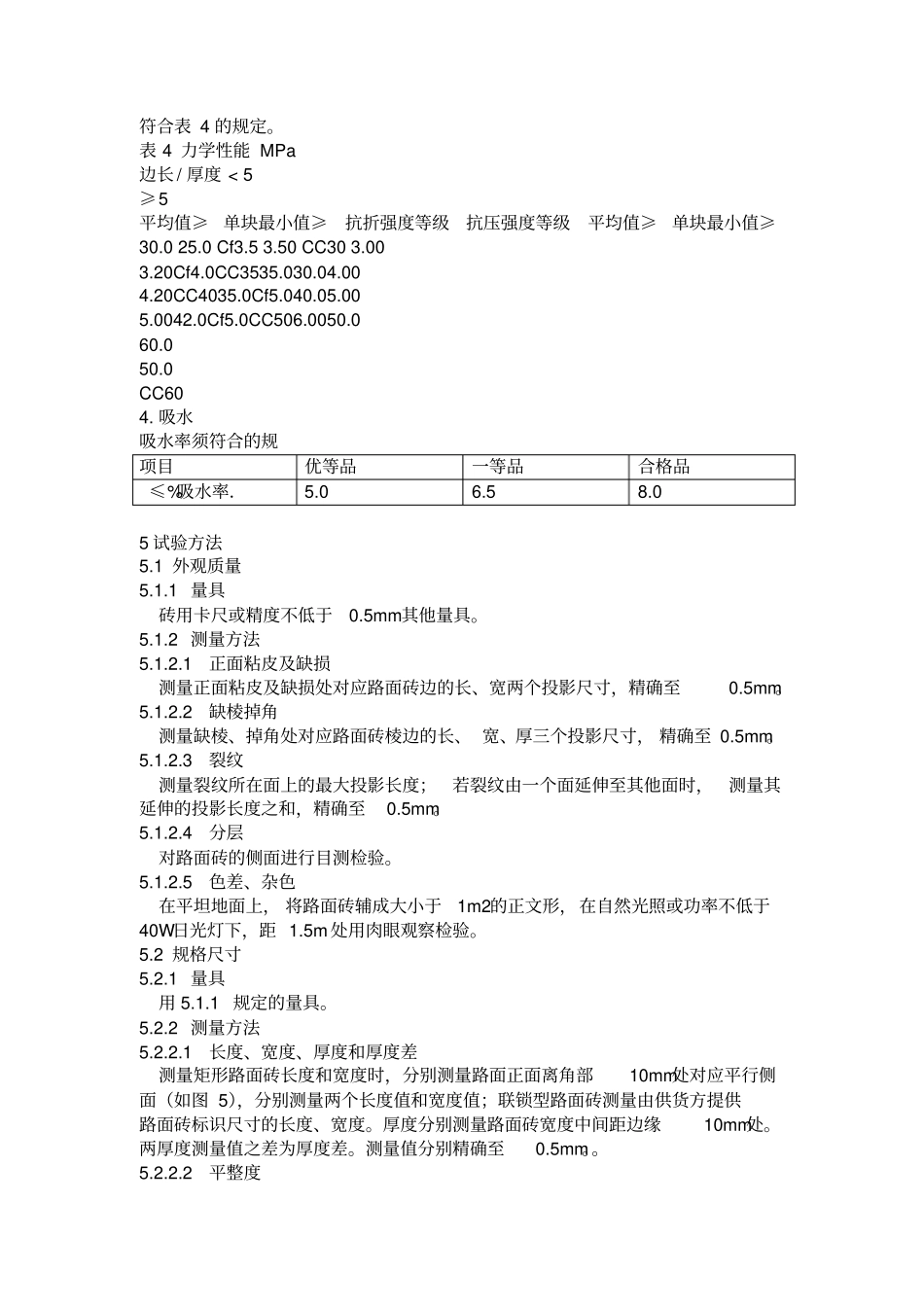

混凝土路面砖作业指导书_第3页
3/6
混凝土路面砖作业指导书1.目的为了规范本试验室对砖的尺寸偏差、外观质量、抗压强度、抗折强度、吸水率检验的工作程序,实现标准化操作,特制定此作业指导书。2.适用范围水泥和集料为主要原材料,经加压、振动加压或其他成型工艺制成的,用于辅设人行道、车行道、广场、仓库等的混凝土路面及地面工程的块、板等(以下统称路面砖)。其表面可以是有面层(料)的或无面层(料)的,本色的或彩色的。3分类3.1品种按路面砖形状分为普通型路面砖和联锁型路面砖。3.2代号a)普通型路面砖代号为N。b)联锁型路面砖代号为S。4.规格尺寸、等级路面砖的规格尺寸见表1。路面砖的规格尺寸也可根据用户的要求确定。。表1规格尺寸mm边长100,150,200,250,300,400,50050,60,80厚度,100,1204.1外观质量路面砖的外观质量应符合表2的规定。表2外观质量mm优一合项目等品等品格品正面粘皮及缺损的最大投影尺5000缺棱掉角的最大投影尺00非贯穿裂纹长度最大投00尺寸0贯穿裂分.色差、杂色不明显4.2尺寸偏差路面砖的尺寸允许偏差应符合表3的规定。表3尺寸允许偏差mm项目优等品一等品合格品±2.0±2.0长度、宽度±2.0±4.0±2.0±3.0度厚≤3.0≤3.0≤2.0差度厚≤2.0整度≤1.0≤2.0平≤2.0直垂度≤1.0≤2.04.3力学性能根据路面砖边长与厚度比值,选择做抗压强度或抗折强度试验,其力学性能须符合表4的规定。表4力学性能MPa边长/厚度<5≥5平均值≥单块最小值≥抗折强度等级抗压强度等级平均值≥单块最小值≥30.025.0Cf3.53.50CC303.003.20Cf4.0CC3535.030.04.004.20CC4035.0Cf5.040.05.005.0042.0Cf5.0CC506.0050.060.050.0CC604.吸水吸水率须符合的规项目优等品一等品合格品≤%吸水率.5.06.58.05试验方法5.1外观质量5.1.1量具砖用卡尺或精度不低于0.5mm其他量具。5.1.2测量方法5.1.2.1正面粘皮及缺损测量正面粘皮及缺损处对应路面砖边的长、宽两个投影尺寸,精确至0.5mm。5.1.2.2缺棱掉角测量缺棱、掉角处对应路面砖棱边的长、宽、厚三个投影尺寸,精确至0.5mm。5.1.2.3裂纹测量裂纹所在面上的最大投影长度;若裂纹由一个面延伸至其他面时,测量其延伸的投影长度之和,精确至0.5mm。5.1.2.4分层对路面砖的侧面进行目测检验。5.1.2.5色差、杂色在平坦地面上,将路面砖辅成大小于1m2的正文形,在自然光照或功率不低于40W日光灯下,距1.5m处用肉眼观察检验。5.2规格尺寸5.2.1量具用5.1.1规定的量具。5.2.2测量方法5.2.2.1长度、宽度、厚度和厚度差测量矩形路面砖长度和宽度时,分别测量路面正面离角部10mm处对应平行侧面(如图5),分别测量两个长度值和宽度值;联锁型路面砖测量由供货方提供路面砖标识尺寸的长度、宽度。厚度分别测量路面砖宽度中间距边缘10mm处。两厚度测量值之差为厚度差。测量值分别精确至0.5mm。。5.2.2.2平整度砖用卡尺支角任意放置在路面砖正面四周边缘部位,滑动砖用卡尺中间测量尺,测量路面砖表面上最大凸凹处。精确至0.5mm。5.2.2.3垂直度使砖用卡尺尺身紧贴路面砖的正面,一个支角顶住砖底的棱边,从尺身上读出路面砖正面对应棱边的偏离数值作为垂直度偏差,每一棱边测量两次,记录最大值,精确至0.5mm。5.3力学性能抗压强度试验按本标准附录A规定进行。抗折强度试验按本标准附录B规定进行。5.4物理性能5.4.1吸水率5.4.1.1试验设备a)天平:称量10kg,感量5g;b)烘箱:能使温度控制在105℃±5℃5.4.1.2试件可从整块路面砖上切时,5kg当质量大于取整块路面砖。块,5试件数量为取(4.5±0.5)kg的部分路面砖。5.4.1.3试验步骤将试件置于温度为105℃±5℃的烘箱内烘干,每间隔4h将试件取出分别称量一次,直至两次称量差小于0.1%时,视为试件干燥质量(m)。0将试件冷却至室温后侧向直立在水槽中,注入温度为20℃±10℃的洁净水,将试件浸没水中,使水面高出试件约20mm。浸水24h,将试件从水中取出,用拧干的湿毛巾擦去表面附着水,分别称量一次,直至前后两次称量差小于0.1%时,为试件吸水24h质量(m)。15.4.1.4结果计算与评定吸水率按下式计算:m-m21W=-----×100m0式中:w-吸水率,%;m-试件干燥的质量,g。1m-试件干燥的质量,g.0结果以5块试件的平均值表示,计算精确至0.1...
