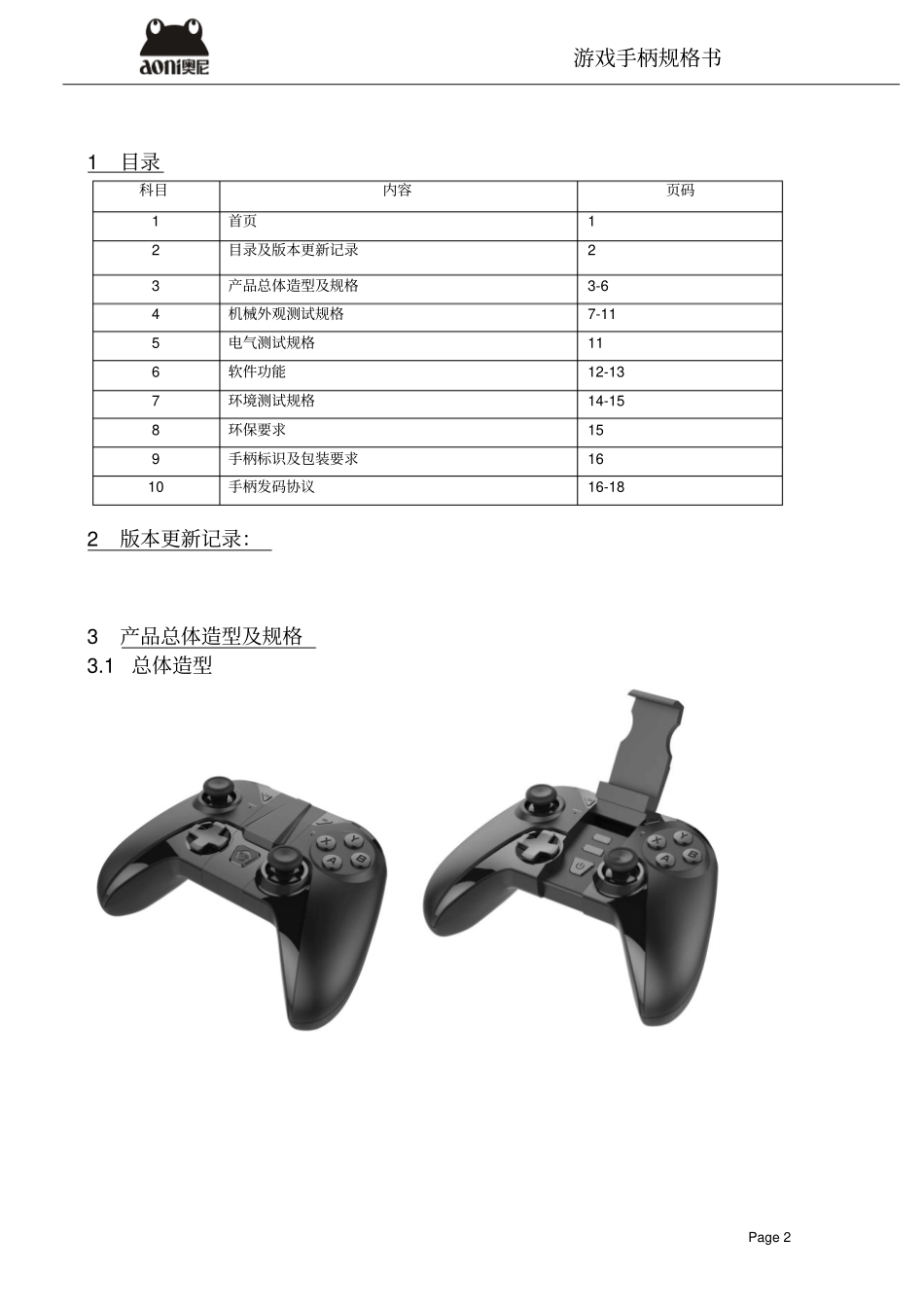

游戏手柄规格书Page1游戏手柄规格书模板基本信息名称PaPa游戏手柄型号游戏手柄-C100-E-001游戏手柄规格书Page21目录科目内容页码1首页12目录及版本更新记录23产品总体造型及规格3-64机械外观测试规格7-115电气测试规格116软件功能12-137环境测试规格14-158环保要求159手柄标识及包装要求1610手柄发码协议16-182版本更新记录：3产品总体造型及规格3.1总体造型游戏手柄规格书Page3产品尺寸图:（单位：mm）3.2产品规格3.2.1成品规格类目规格附注传输媒质蓝牙2.1载波频率2.402-2.480GHz协议蓝牙2.1按键数量18个LED4个LED对码上电无连接设备则进入对码模式，2分钟没对上码则进入睡眠模式电池数量1PCS锂电池电池类型聚合物锂电池，3.7V/600mAH电池寿命充满一次连续工作8H节能正常工作时消费电流不超过100mA@3.7V,有休眠设计,休眠时小于150uA@3V操作电压(min.)3.3-4.2V温度循环与高低温工作要求-10oC~+50oC要求存储温度-20oC~+70oC跌落测试高度1.2m6个面2个循环大理石地面按键力硅胶按键力度为160g,轻触开关力度160g按键寿命(ABXY,方向键)硅胶按键100万次，R1，L1100万游戏手柄规格书Page4次(Reset5000次)，Power，Clear，I键10万次；包装方式PP袋包装3.2.2部品及表面处理/丝印规格1．面壳蚀细纹，中间凹位，顶部高光，移印符号；2．下壳蚀细纹；3．A．B，X，Y键表面高光，字符凹，细纹面；4．顶部两个按键表面高光，字符凹，细纹面；5．十字键表面高光；6．翻盖内部三个按键表面高光，字符凹，细纹面；7．翻盖面表面纹面，下半部为高光，左右两个装饰槽为高光，LOGO高光；4机械外观测试规格编号类目规格要求M1外观–所有外观件在自然光或者日光灯下，将产品放置在眼睛正前方视线30厘米处，肉眼查看不能有任何明显可视缺陷M2外观涂层附着力测试试验条件印刷：a．用纯棉布蘸无水酒精（浓度≥99.5%）对印刷部位脱脂；b．等其干燥后将胶带粘在印刷区域，并使用铅笔橡皮擦擦拭接触部位，以加强胶带与待测区之接触面积；c．静置（90±30）s后，用手抓住胶带的一端，在垂直方向迅速拉下胶带，同一位置测试5次。当印刷无可视性脱落时为合格。M3酒精耐磨测试1)表面装饰层：弹性漆，用99.5％医用无水酒精，5N的压力，100次往复；UV漆、PU漆、电镀层，用99.5％医用无水酒精，5N的压力，200次往复；2)丝印层：用99.5％医用无水酒精，5N的压力，50次往复；3)按键表面装饰层：用99.5％医用无水酒精，5N的压力，250次往复；最少样品数量：3pcs试验完成后以测试表面无明显退色、透底（露出底材）时为合格。游戏手柄规格书Page5M4按键反弹力KeysReturnForce用一个直径4mm的测试头在按键中心垂直下压测试其回弹力回弹力应>0.4N（参考值，实际依据实测）M5按键回弹按压任意按键的任意位置按键不可以卡在上盖上M6按键耐久性按键：5-7N的压力，以56次/分的速度进行按键，共进行10万次。1)手柄装上电池,使用外径Φ12mm±1mm硬度大于肖氏70度的橡胶头按压手柄按键。2)每5万次需检查按键有无破裂，磨损，按键表面装饰层是否有脱落，印刷字体是否依然清晰。按键功能是否正常，手柄电气功能是否正常。最少样品数量：3pcs测试前按键力离散值不超过30％，测试后按键力变化是不超过30％，按键功能正常，手柄电气功能正常。按键无破裂、无磨损，普通按键装饰层表面无脱落。M7受控跌落测试高度1.2m，进行受控跌落6面，每面2次，跌落到水平大理石平台。1)使用3个原始的样品，保证样品机械功能和电气功能正常；2)高度1m，跌落到水平大理石平台，进行受控跌落6面，每面2次3)测试过程中，记录每次跌落的状况，并检查其机械性能与电气功能。最少样品数量：3pcs2个循环测试完成后，手柄的机械功能正常和电气功能正常，允许手动可恢复的机械失效现象发生。M8间隙标准1)前壳与后壳之间的间隙均匀,有美工线处的最大间隙≤0.3mm(此间隙不包括设计的美工线的间隙),断差均匀且≤0.2mm2)无美工线处的最大间隙≤0.5mm(间隙在正面则≤0.3mm)3)键盘与前壳之间的配合间隙均匀,按键装配后单边间隙≤0.25mm确保批量一致性5电气测试规格5.1电气规格S/N类目测试条件规格需求游戏手柄规格书Page6E1手柄功能测试.检查手柄在正常工作电压下的可操...
