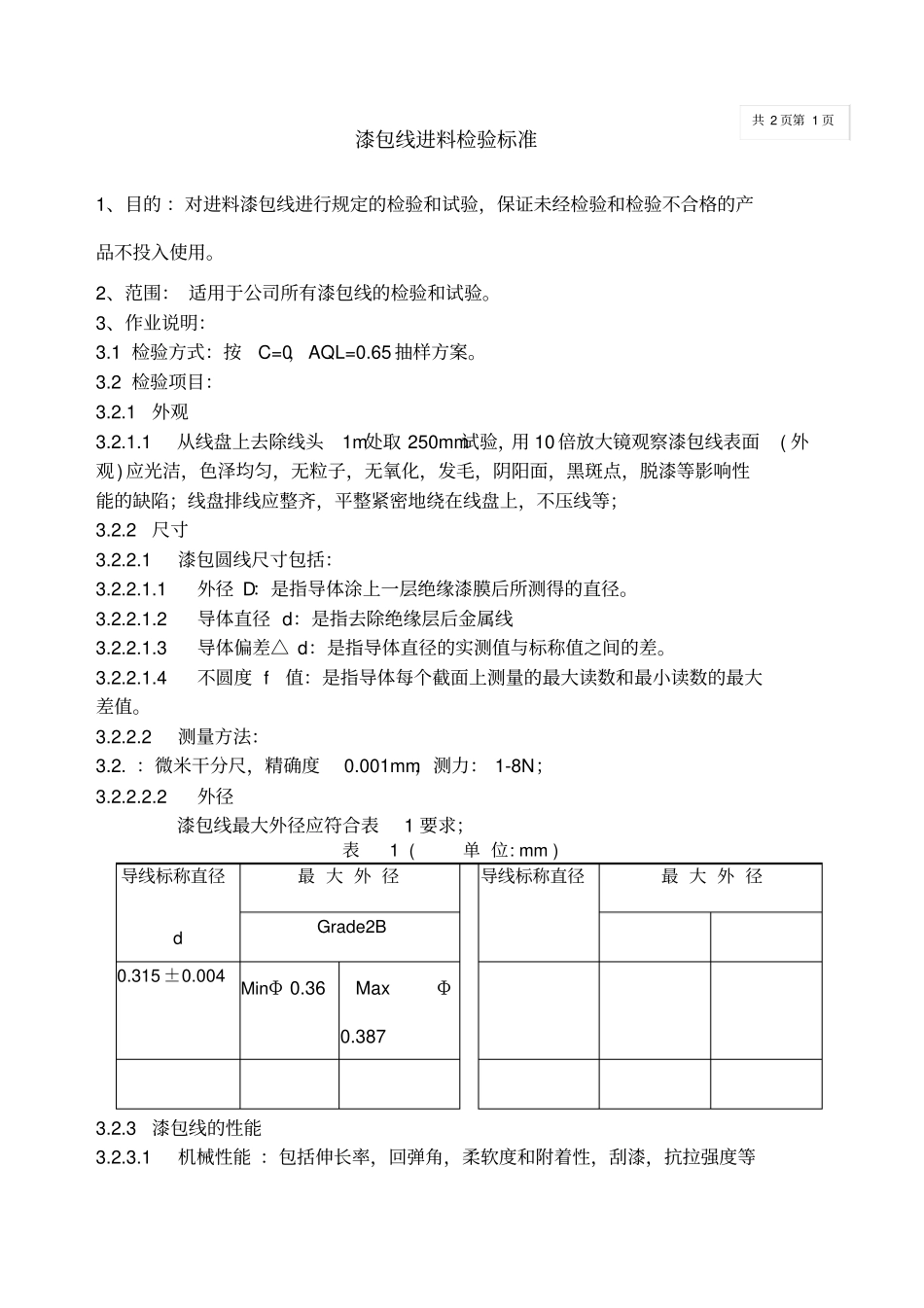

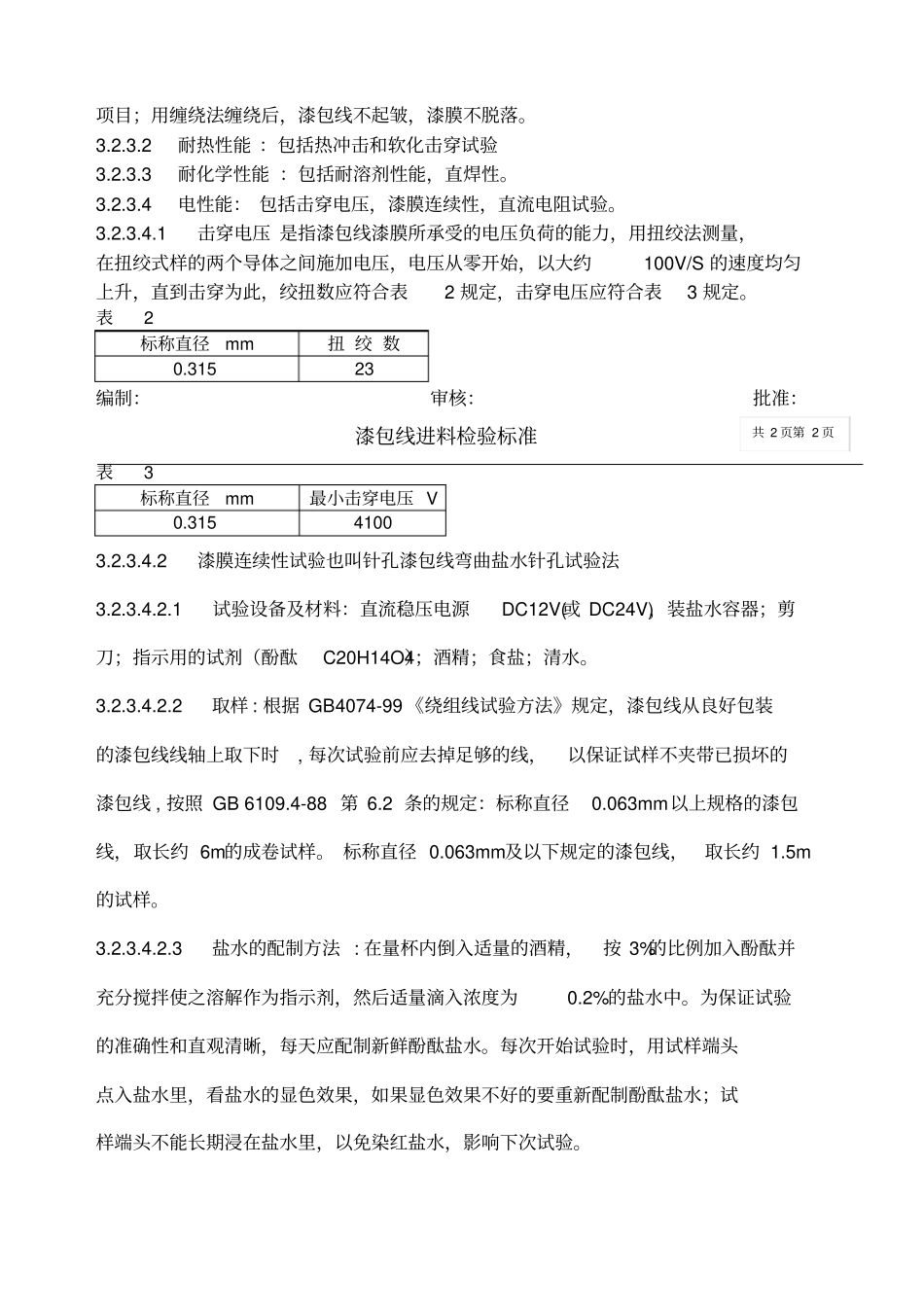

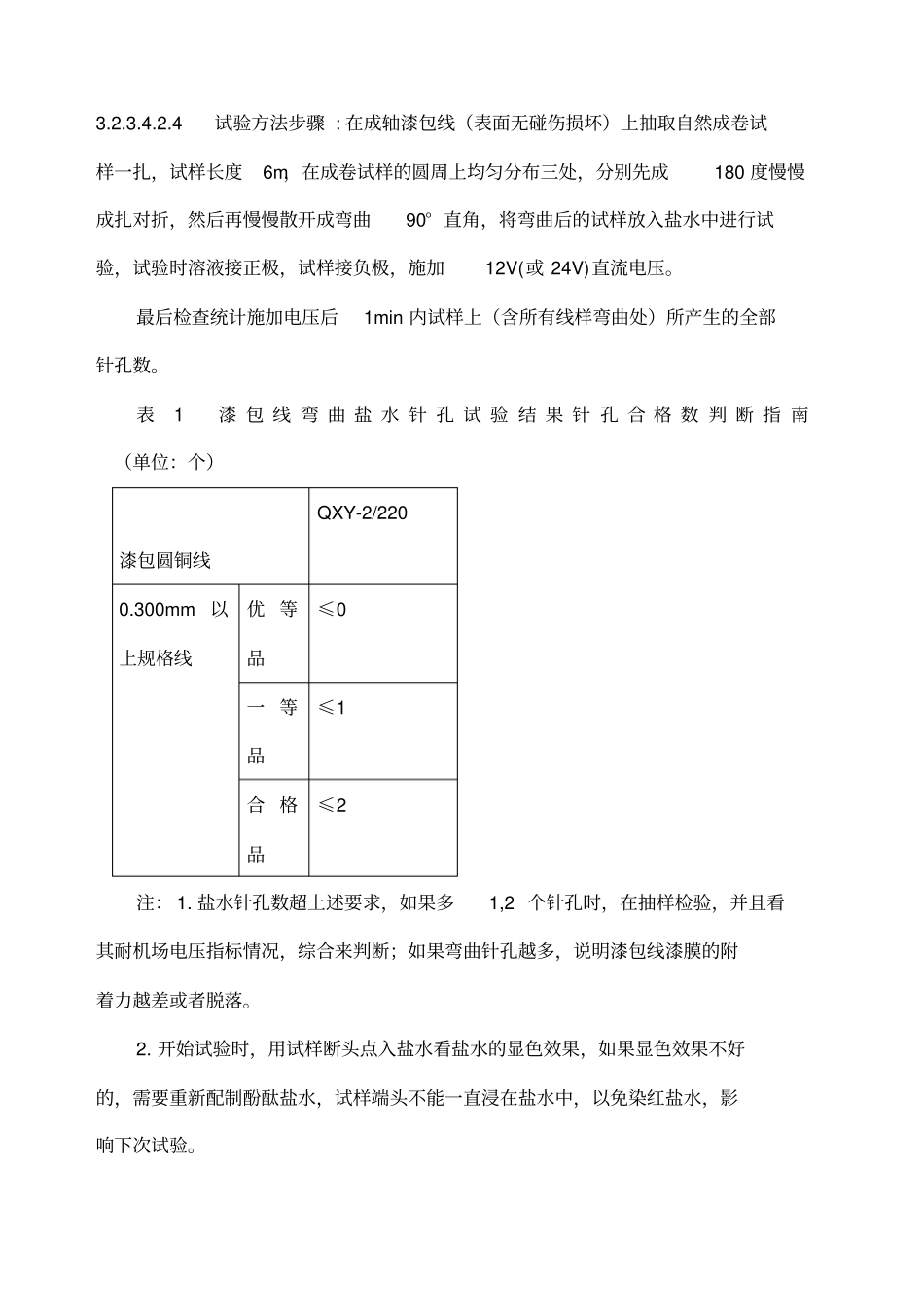

漆包线进料检验标准1、目的：对进料漆包线进行规定的检验和试验，保证未经检验和检验不合格的产品不投入使用。2、范围：适用于公司所有漆包线的检验和试验。3、作业说明：3.1检验方式：按C=0，AQL=0.65抽样方案。3.2检验项目：3.2.1外观3.2.1.1从线盘上去除线头1m处取250mm试验，用10倍放大镜观察漆包线表面(外观)应光洁，色泽均匀，无粒子，无氧化，发毛，阴阳面，黑斑点，脱漆等影响性能的缺陷；线盘排线应整齐，平整紧密地绕在线盘上，不压线等；3.2.2尺寸3.2.2.1漆包圆线尺寸包括：3.2.2.1.1外径D：是指导体涂上一层绝缘漆膜后所测得的直径。3.2.2.1.2导体直径d：是指去除绝缘层后金属线3.2.2.1.3导体偏差△d：是指导体直径的实测值与标称值之间的差。3.2.2.1.4不圆度f值：是指导体每个截面上测量的最大读数和最小读数的最大差值。3.2.2.2测量方法：3.2.：微米干分尺，精确度0.001mm，测力：1-8N；3.2.2.2.2外径漆包线最大外径应符合表1要求；表1(单位:mm)导线标称直径最大外径导线标称直径最大外径dGrade2B0.315±0.004MinΦ0.36MaxΦ0.3873.2.3漆包线的性能3.2.3.1机械性能：包括伸长率，回弹角，柔软度和附着性，刮漆，抗拉强度等共2页第1页项目；用缠绕法缠绕后，漆包线不起皱，漆膜不脱落。3.2.3.2耐热性能：包括热冲击和软化击穿试验3.2.3.3耐化学性能：包括耐溶剂性能，直焊性。3.2.3.4电性能：包括击穿电压，漆膜连续性，直流电阻试验。3.2.3.4.1击穿电压是指漆包线漆膜所承受的电压负荷的能力，用扭绞法测量，在扭绞式样的两个导体之间施加电压，电压从零开始，以大约100V/S的速度均匀上升，直到击穿为此，绞扭数应符合表2规定，击穿电压应符合表3规定。表2标称直径mm扭绞数0.31523编制：审核：批准：漆包线进料检验标准表3标称直径mm最小击穿电压V0.31541003.2.3.4.2漆膜连续性试验也叫针孔漆包线弯曲盐水针孔试验法3.2.3.4.2.1试验设备及材料：直流稳压电源DC12V(或DC24V)，装盐水容器；剪刀；指示用的试剂（酚酞C20H14O4）；酒精；食盐；清水。3.2.3.4.2.2取样:根据GB4074-99《绕组线试验方法》规定，漆包线从良好包装的漆包线线轴上取下时,每次试验前应去掉足够的线，以保证试样不夹带已损坏的漆包线,按照GB6109.4-88第6.2条的规定：标称直径0.063mm以上规格的漆包线，取长约6m的成卷试样。标称直径0.063mm及以下规定的漆包线，取长约1.5m的试样。3.2.3.4.2.3盐水的配制方法:在量杯内倒入适量的酒精，按3%的比例加入酚酞并充分搅拌使之溶解作为指示剂，然后适量滴入浓度为0.2%的盐水中。为保证试验的准确性和直观清晰，每天应配制新鲜酚酞盐水。每次开始试验时，用试样端头点入盐水里，看盐水的显色效果，如果显色效果不好的要重新配制酚酞盐水；试样端头不能长期浸在盐水里，以免染红盐水，影响下次试验。共2页第2页3.2.3.4.2.4试验方法步骤:在成轴漆包线（表面无碰伤损坏）上抽取自然成卷试样一扎，试样长度6m，在成卷试样的圆周上均匀分布三处，分别先成180度慢慢成扎对折，然后再慢慢散开成弯曲90°直角，将弯曲后的试样放入盐水中进行试验，试验时溶液接正极，试样接负极，施加12V(或24V)直流电压。最后检查统计施加电压后1min内试样上（含所有线样弯曲处）所产生的全部针孔数。表1漆包线弯曲盐水针孔试验结果针孔合格数判断指南（单位：个）漆包圆铜线QXY-2/2200.300mm以上规格线优等品≤0一等品≤1合格品≤2注：1.盐水针孔数超上述要求，如果多1,2个针孔时，在抽样检验，并且看其耐机场电压指标情况，综合来判断；如果弯曲针孔越多，说明漆包线漆膜的附着力越差或者脱落。2.开始试验时，用试样断头点入盐水看盐水的显色效果，如果显色效果不好的，需要重新配制酚酞盐水，试样端头不能一直浸在盐水中，以免染红盐水，影响下次试验。4、相关文件：4.1国家标准GB6109.6-20084.2漆包线检测国家标准GBT_4074_2-20084.3国际标准IEC6031通讯检测仪器编制：审核：批准：
