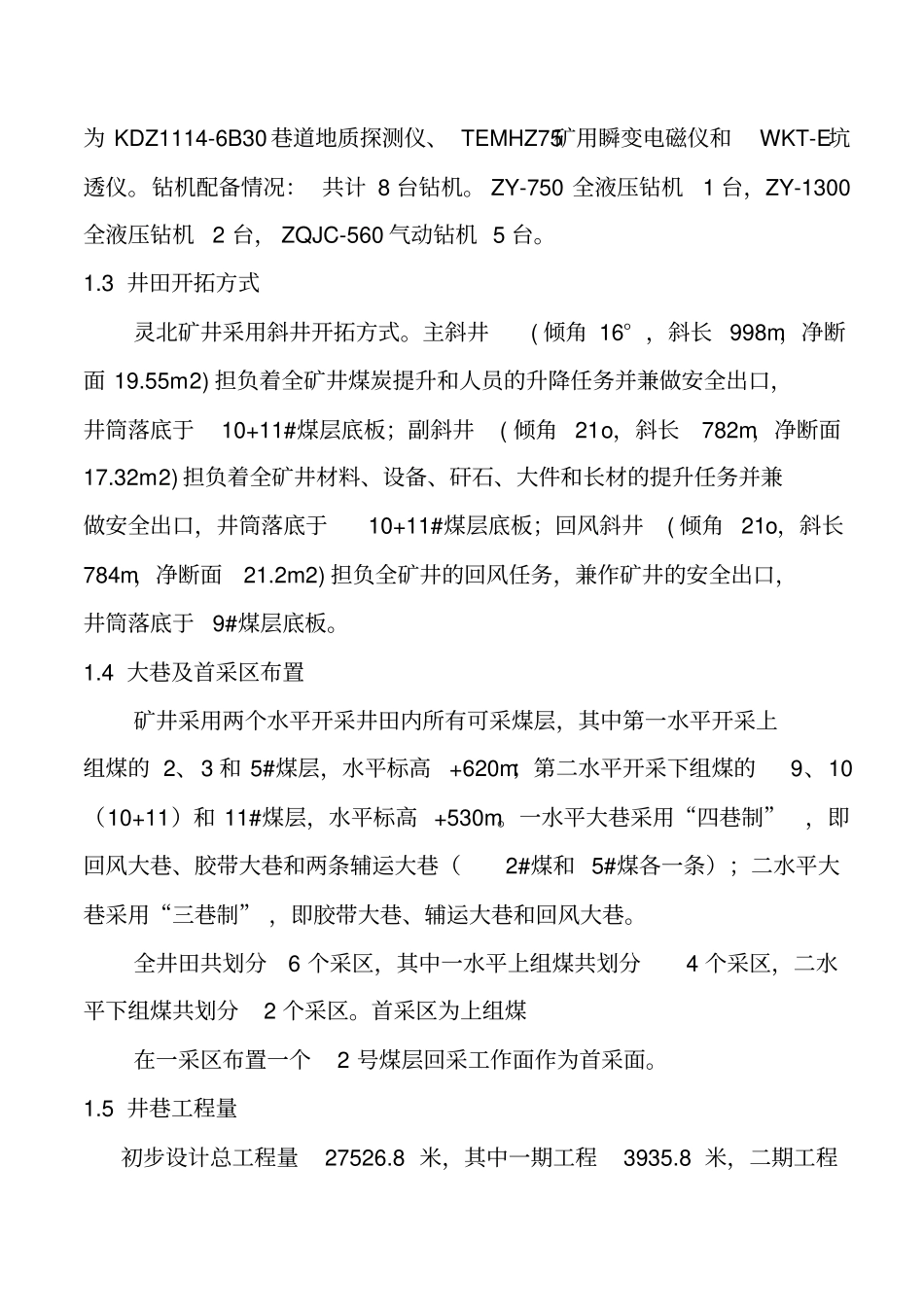

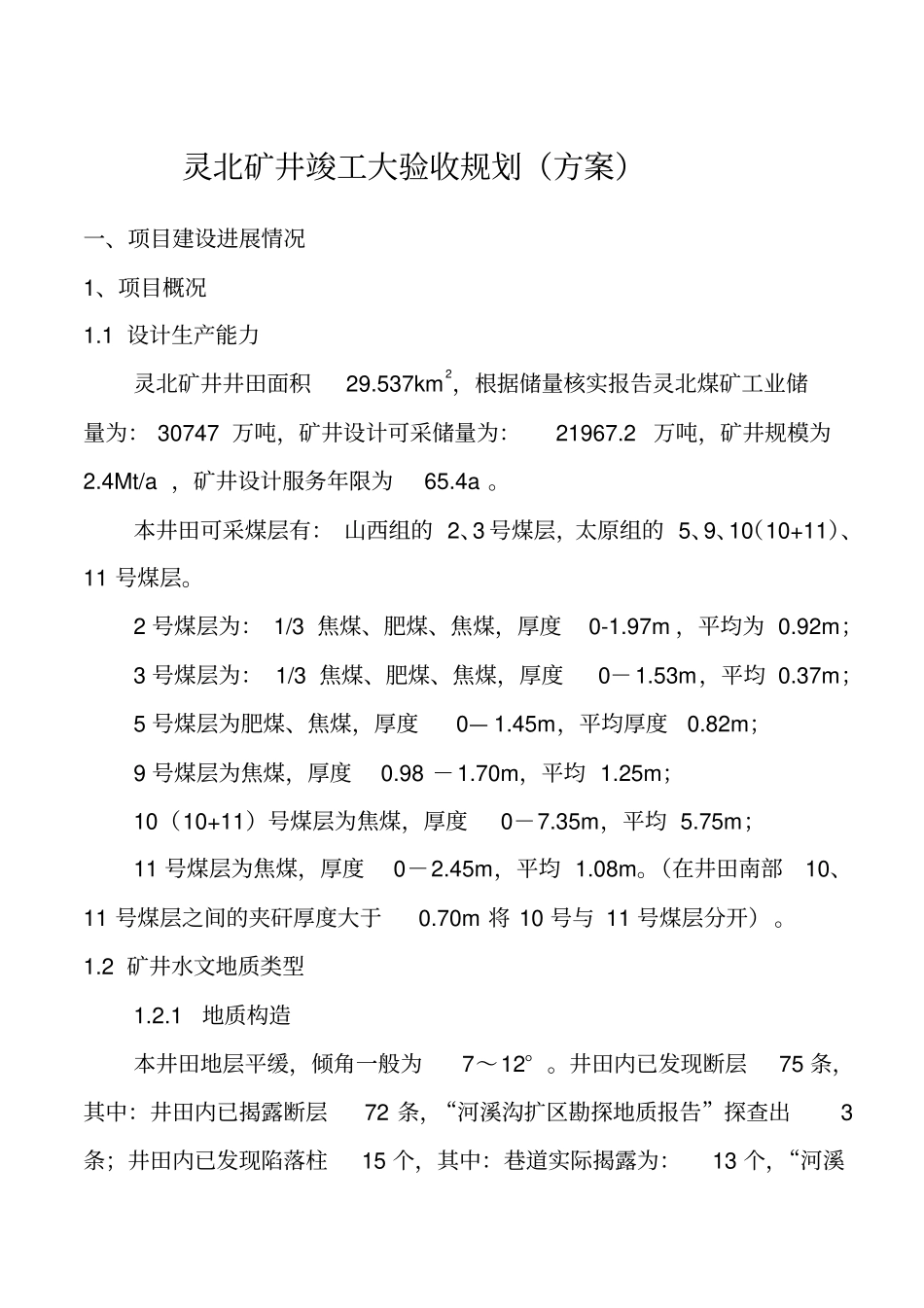

灵北矿井竣工大验收规划（方案）一、项目建设进展情况1、项目概况1.1设计生产能力灵北矿井井田面积29.537km2，根据储量核实报告灵北煤矿工业储量为：30747万吨，矿井设计可采储量为：21967.2万吨，矿井规模为2.4Mt/a，矿井设计服务年限为65.4a。本井田可采煤层有：山西组的2、3号煤层，太原组的5、9、10（10+11）、11号煤层。2号煤层为：1/3焦煤、肥煤、焦煤，厚度0-1.97m，平均为0.92m；3号煤层为：1/3焦煤、肥煤、焦煤，厚度0－1.53m，平均0.37m；5号煤层为肥煤、焦煤，厚度0—1.45m，平均厚度0.82m；9号煤层为焦煤，厚度0.98－1.70m，平均1.25m；10（10+11）号煤层为焦煤，厚度0－7.35m，平均5.75m；11号煤层为焦煤，厚度0－2.45m，平均1.08m。（在井田南部10、11号煤层之间的夹矸厚度大于0.70m将10号与11号煤层分开）。1.2矿井水文地质类型1.2.1地质构造本井田地层平缓，倾角一般为7～12°。井田内已发现断层75条，其中：井田内已揭露断层72条，“河溪沟扩区勘探地质报告”探查出3条；井田内已发现陷落柱15个，其中：巷道实际揭露为：13个，“河溪沟扩区勘探地质报告”探查出2个。“首采区地面三维地震勘查报告”探查出，断层13条，陷落柱9个，其中陷落柱已验证5个。1.2.2井田内带压情况根据已编制的水文地质类型划分报告，2013-2015年间，灵北矿水文地质类型为中等。根据已有地质资料可知，下组煤整个井田煤层底板至奥灰峰峰组（O2f）顶界之间隔水层厚度范围为：18m～29m。全井田煤层底板奥灰水压范围为：0.4Mpa～1.6Mpa；奥灰突水系数范围为：0.016～0.052。带压区奥灰突水系数均小于正常块段的0.10MPa/m及构造破坏块段的0.06MPa/m考核标准，属于岩层非完整块段突水性安全区。一般情况下不会受到奥灰水威胁。1.2.3目前已编制的报告《山西省霍西煤田汾西矿区两渡煤矿河溪沟扩区勘探地质报告》、《山西省霍西煤田灵石县山西汾西矿业集团两渡煤矿有限责任公司河溪沟扩区（灵北矿井）煤炭资源/储量核实报告》、《山西汾西灵北煤矿专门水文地质勘查报告》、《山西汾西矿业集团两渡煤矿有限责任公司灵北矿矿井水文地质类型划分报告》、《山西汾西矿业集团两渡煤矿有限责任公司灵北矿矿井防治水中长期规划》、《山西汾西矿业集团两渡煤矿有限责任公司灵北井地面水文地质调查报告》、《山西汾西矿业（集团）有限责任公司河东煤矿灵北井首采区地面三维地震勘查报告》。1.2.4探放水机构我矿探放水机构健全。探放水队现有31人。物探设备三套，分别为KDZ1114-6B30巷道地质探测仪、TEMHZ75矿用瞬变电磁仪和WKT-E坑透仪。钻机配备情况：共计8台钻机。ZY-750全液压钻机1台，ZY-1300全液压钻机2台，ZQJC-560气动钻机5台。1.3井田开拓方式灵北矿井采用斜井开拓方式。主斜井(倾角16°，斜长998m，净断面19.55m2)担负着全矿井煤炭提升和人员的升降任务并兼做安全出口，井筒落底于10+11#煤层底板；副斜井(倾角21o，斜长782m，净断面17.32m2)担负着全矿井材料、设备、矸石、大件和长材的提升任务并兼做安全出口，井筒落底于10+11#煤层底板；回风斜井(倾角21o，斜长784m，净断面21.2m2)担负全矿井的回风任务，兼作矿井的安全出口，井筒落底于9#煤层底板。1.4大巷及首采区布置矿井采用两个水平开采井田内所有可采煤层，其中第一水平开采上组煤的2、3和5#煤层，水平标高+620m；第二水平开采下组煤的9、10（10+11）和11#煤层，水平标高+530m。一水平大巷采用“四巷制”，即回风大巷、胶带大巷和两条辅运大巷（2#煤和5#煤各一条）；二水平大巷采用“三巷制”，即胶带大巷、辅运大巷和回风大巷。全井田共划分6个采区，其中一水平上组煤共划分4个采区，二水平下组煤共划分2个采区。首采区为上组煤在一采区布置一个2号煤层回采工作面作为首采面。1.5井巷工程量初步设计总工程量27526.8米，其中一期工程3935.8米，二期工程14719米，三期工程8872米1.6通风方式矿井通风方式为中央并列式通风，采用主、副斜井进风，回风斜井回风。目前矿井总进风量9200m3/min；回风斜井风量9500m3/min。通风方法为抽出式通风。主要通风机型号FBCDZNO28-B，功率2×400KW。矿井目前负压1975Pa左右，矿井等级孔4.2㎡左右，属矿井...
