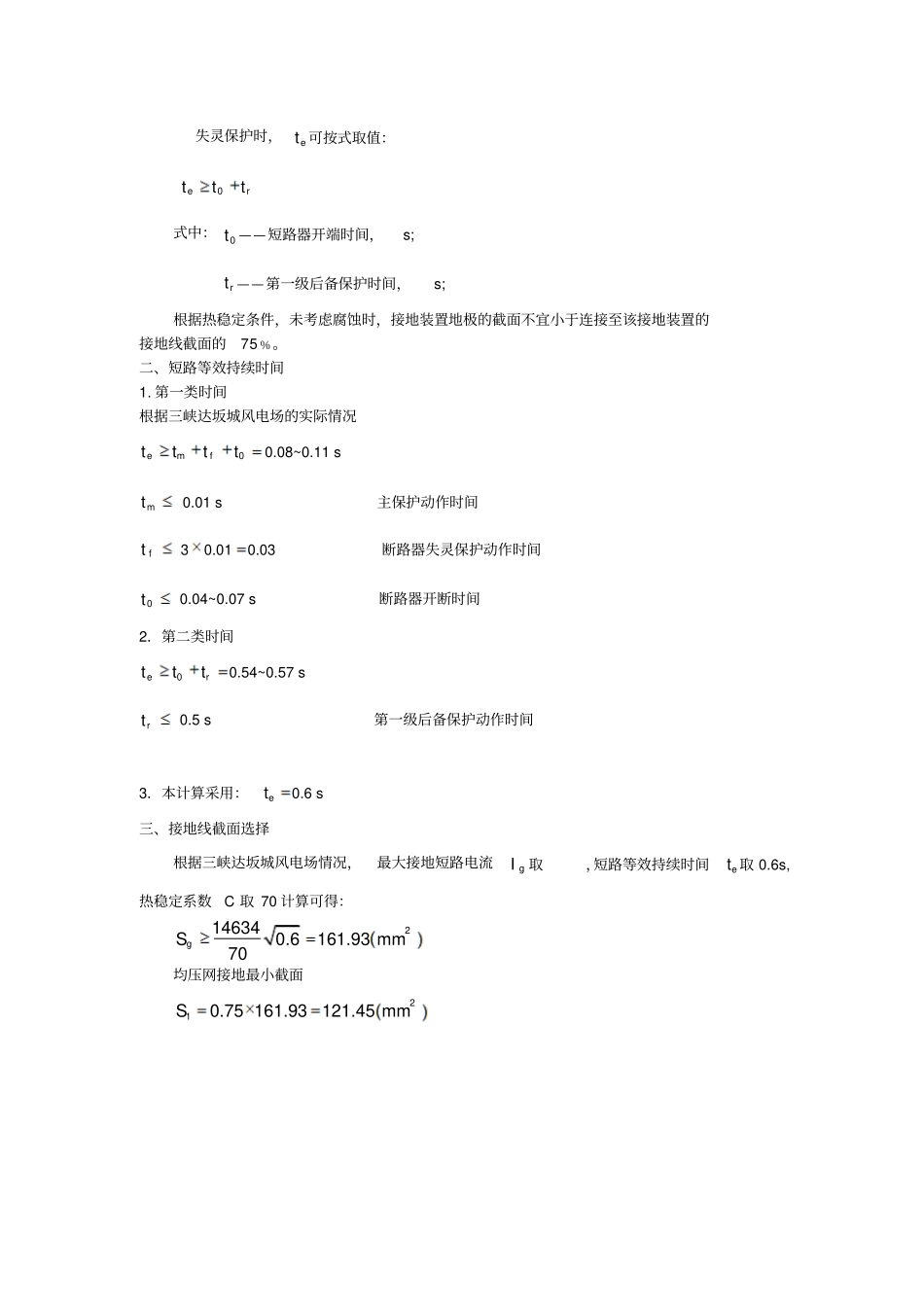

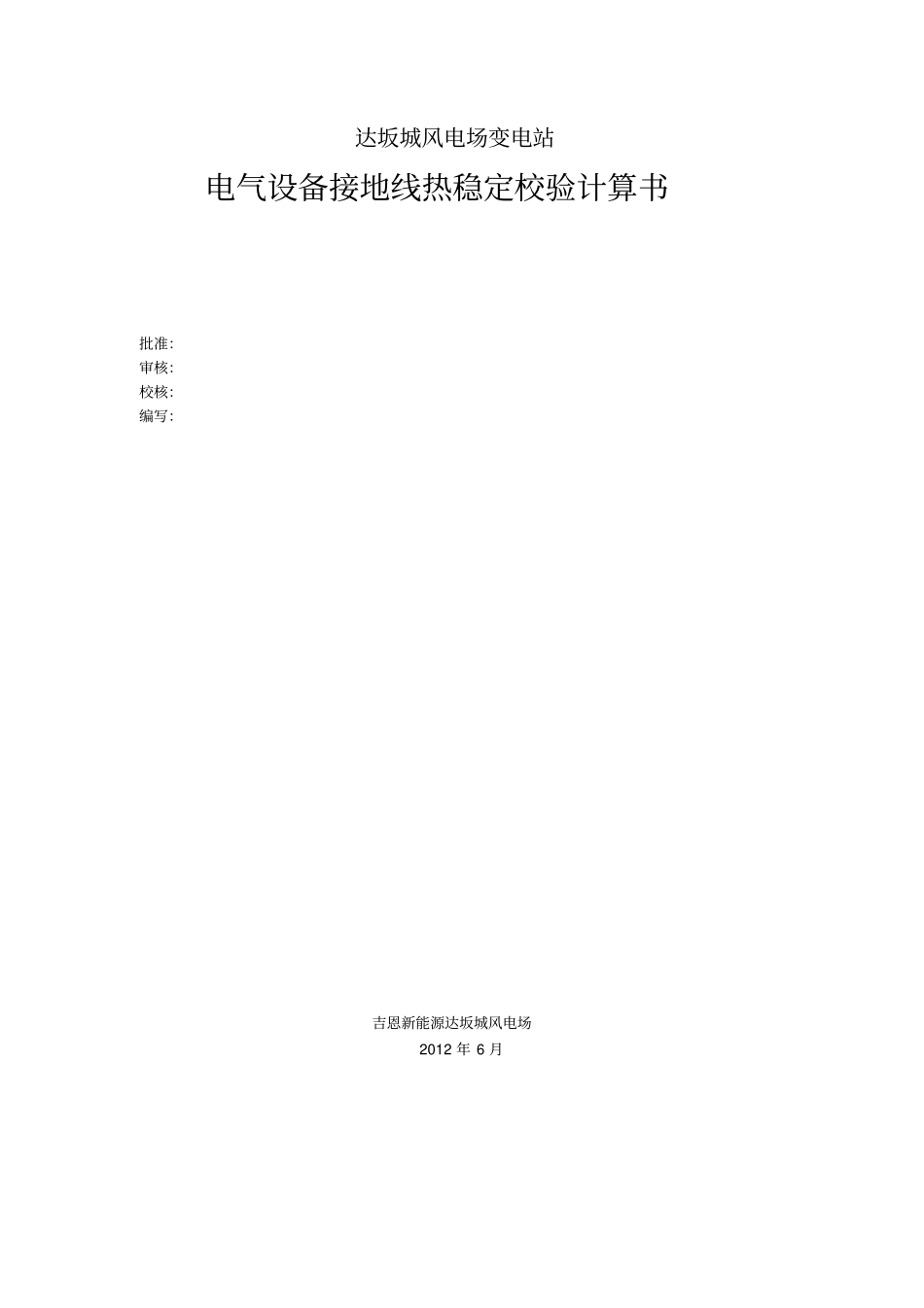

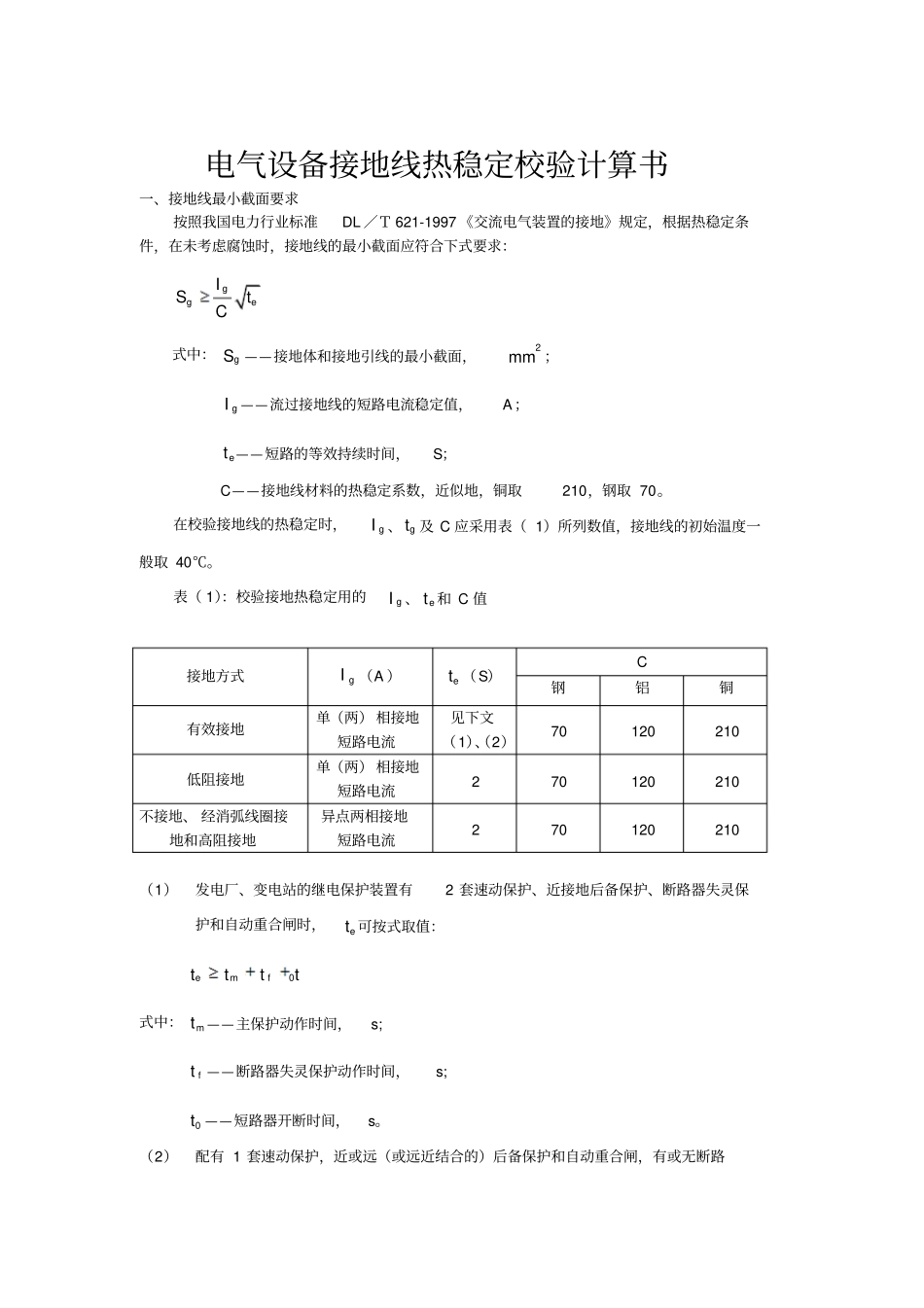

达坂城风电场变电站电气设备接地线热稳定校验计算书批准：审核：校核：编写：吉恩新能源达坂城风电场2012年6月电气设备接地线热稳定校验计算书一、接地线最小截面要求按照我国电力行业标准DL／Ｔ621-1997《交流电气装置的接地》规定，根据热稳定条件，在未考虑腐蚀时，接地线的最小截面应符合下式要求：ggeIStC式中：gS——接地体和接地引线的最小截面，2mm；gI——流过接地线的短路电流稳定值，A；et——短路的等效持续时间，S；C——接地线材料的热稳定系数，近似地，铜取210，钢取70。在校验接地线的热稳定时，gI、gt及C应采用表（1）所列数值，接地线的初始温度一般取40℃。表（1）：校验接地热稳定用的gI、et和C值接地方式gI（A）et（S）C钢铝铜有效接地单（两）相接地短路电流见下文（1）、（2）70120210低阻接地单（两）相接地短路电流270120210不接地、经消弧线圈接地和高阻接地异点两相接地短路电流270120210（1）发电厂、变电站的继电保护装置有2套速动保护、近接地后备保护、断路器失灵保护和自动重合闸时，et可按式取值：0emftttt式中：mt——主保护动作时间，s;ft——断路器失灵保护动作时间，s;0t——短路器开断时间，s。（2）配有1套速动保护，近或远（或远近结合的）后备保护和自动重合闸，有或无断路失灵保护时，et可按式取值：0erttt式中：0t——短路器开端时间，s;rt——第一级后备保护时间，s;根据热稳定条件，未考虑腐蚀时，接地装置地极的截面不宜小于连接至该接地装置的接地线截面的75﹪。二、短路等效持续时间1.第一类时间根据三峡达坂城风电场的实际情况0emftttt0.08~0.11smt0.01s主保护动作时间ft30.010.03断路器失灵保护动作时间0t0.04~0.07s断路器开断时间2．第二类时间0erttt0.54~0.57srt0.5s第一级后备保护动作时间3．本计算采用：et0.6s三、接地线截面选择根据三峡达坂城风电场情况，最大接地短路电流gI取，短路等效持续时间et取0.6s,热稳定系数C取70计算可得：2146340.6161.9370gSmm均压网接地最小截面210.75161.93121.45Smm
