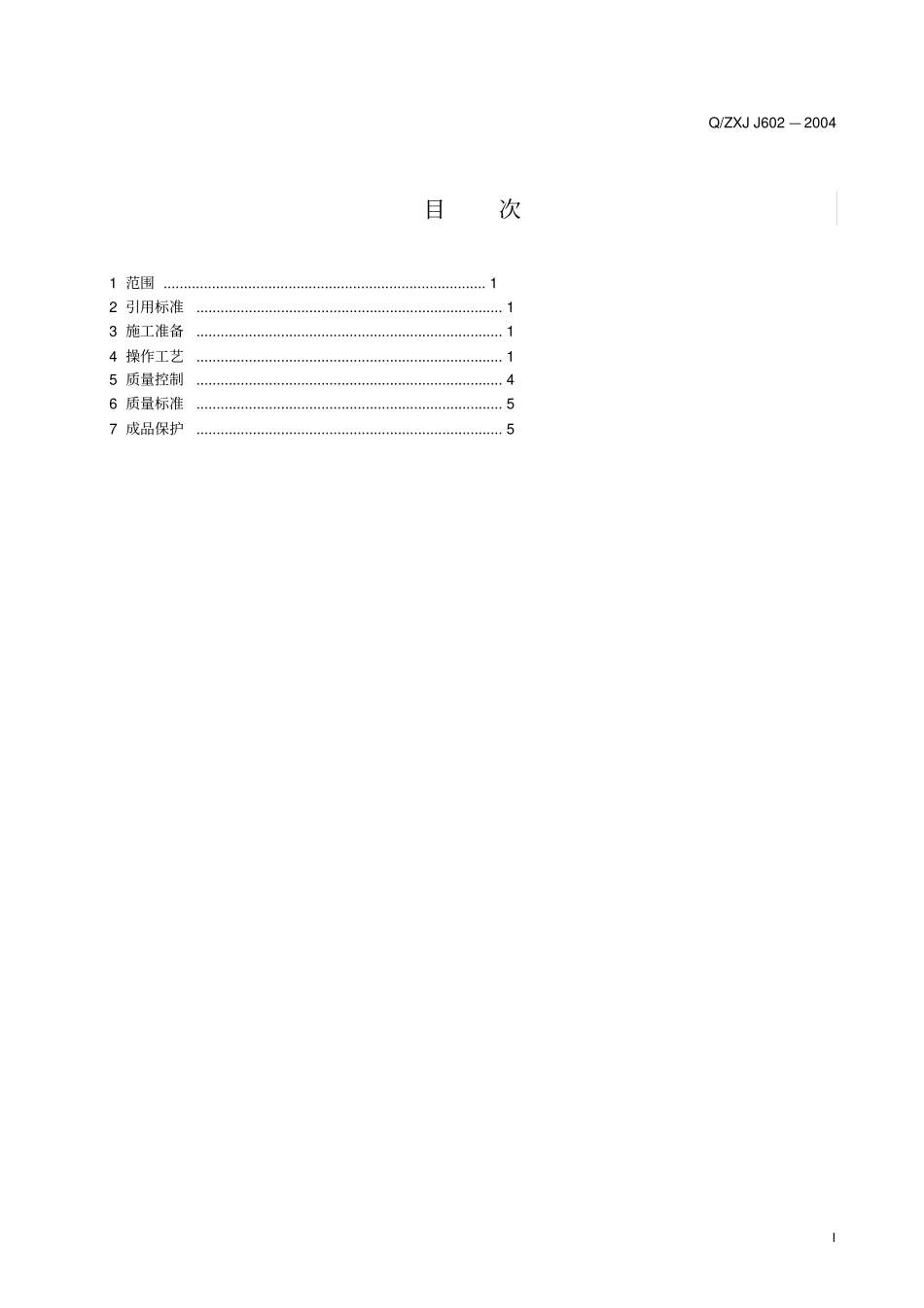

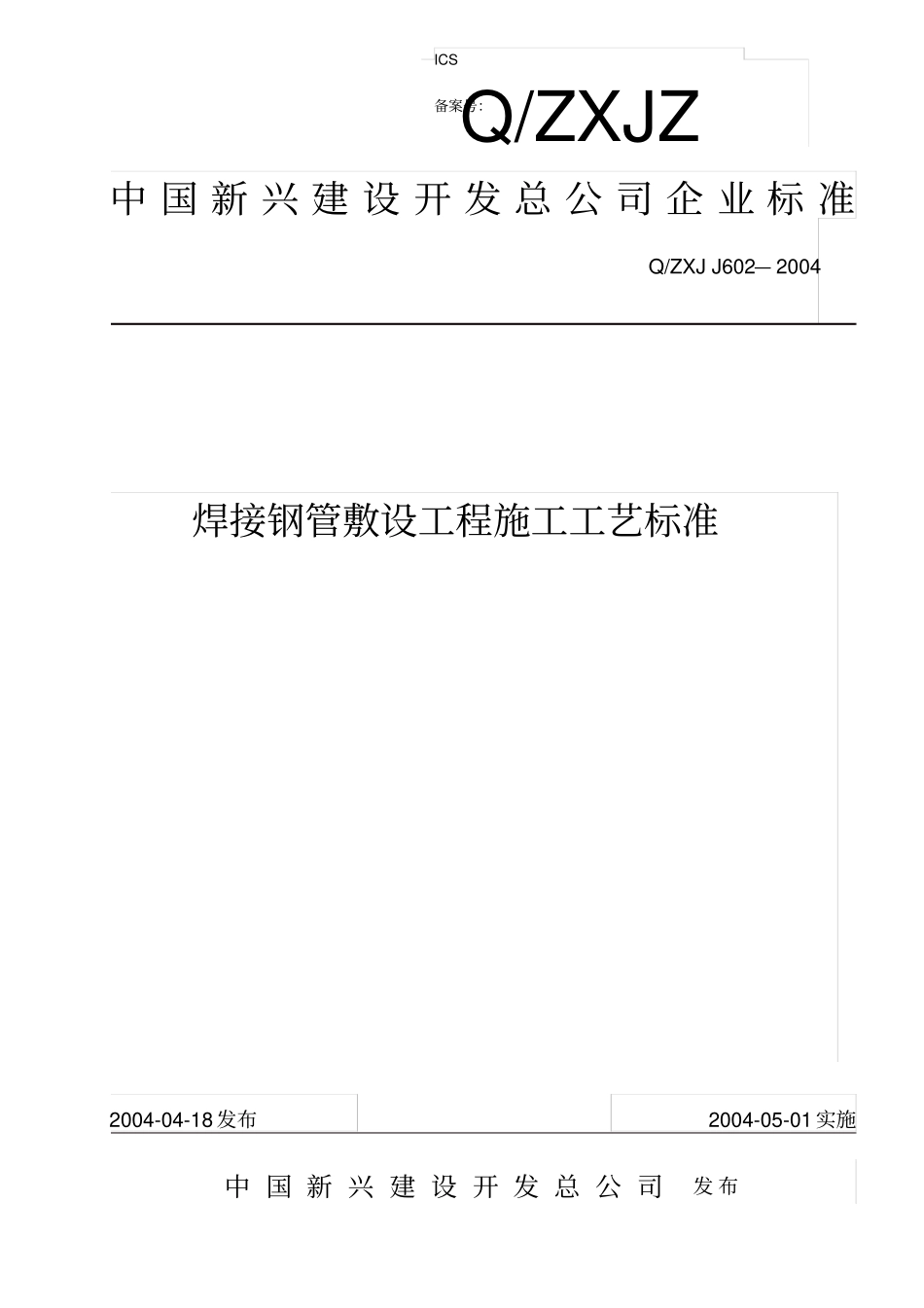

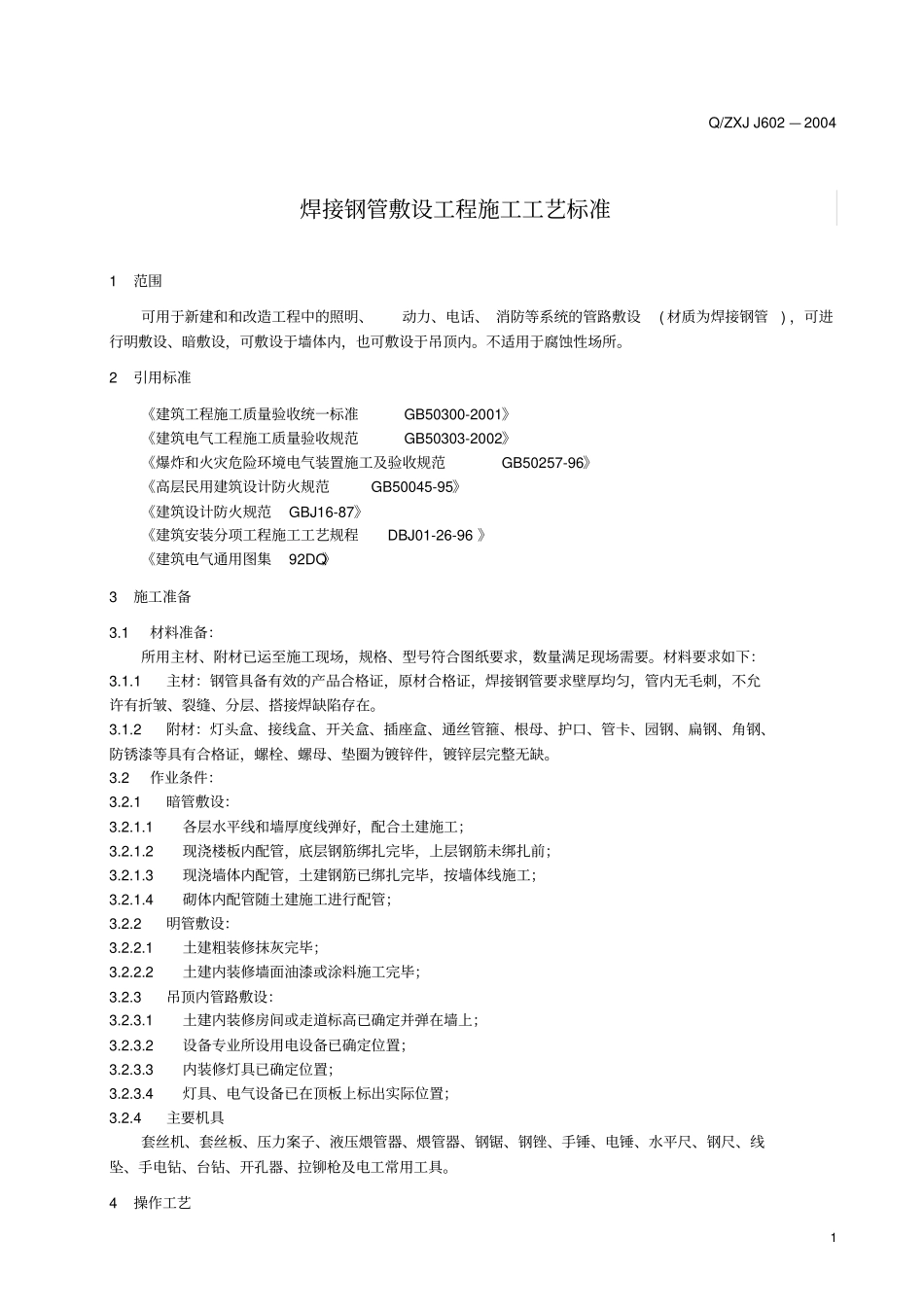

ICS备案号：中国新兴建设开发总公司企业标准Q/ZXJZQ/ZXJJ602—2004焊接钢管敷设工程施工工艺标准2004-04-18发布2004-05-01实施中国新兴建设开发总公司发布Q/ZXJJ602—2004I目次1范围................................................................................12引用标准............................................................................13施工准备............................................................................14操作工艺............................................................................15质量控制............................................................................46质量标准............................................................................57成品保护............................................................................5Q/ZXJJ602—20041焊接钢管敷设工程施工工艺标准1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为焊接钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。不适用于腐蚀性场所。2引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《爆炸和火灾危险环境电气装置施工及验收规范GB50257-96》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，焊接钢管要求壁厚均匀，管内无毛刺，不允许有折皱、裂缝、分层、搭接焊缺陷存在。3.1.2附材：灯头盒、接线盒、开关盒、插座盒、通丝管箍、根母、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具套丝机、套丝板、压力案子、液压煨管器、煨管器、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。4操作工艺Q/ZXJJ602—200424.1工艺流程4.1.1暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接4.1.2明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路敷设、连接→地线连接→防腐处理4.2暗管敷设4.2.1基本要求：4.2.1.1暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。4.2.1.2敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。4.2.1.3埋入地下的管路不宜穿设备基础，在穿过建筑物基础时，应加保护管。4.2.1.4落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50mm—80mm。4.2.1.5钢管防腐良好，埋入混凝土内的钢管内壁防腐，其它方式钢管内、外壁均防腐，埋入素土内的钢管外壁还要用缠玻璃丝布后再刷防腐沥青。4.2.1.6管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。4.2.2预制加工：4.2.2.1管路预制加工：Φ25及以下的管弯采用冷煨法，用手动煨弯器加工；Φ32~Φ50的管弯采用冷煨法，用液压煨管器加工；Φ65及以上管弯购买成品或采用热煨法人工加工。4.2.2.2管子切断：Φ25以下的钢管用钢锯切断；Φ32及以上的钢管用砂轮锯切断；管口处平齐、无毛刺，...
