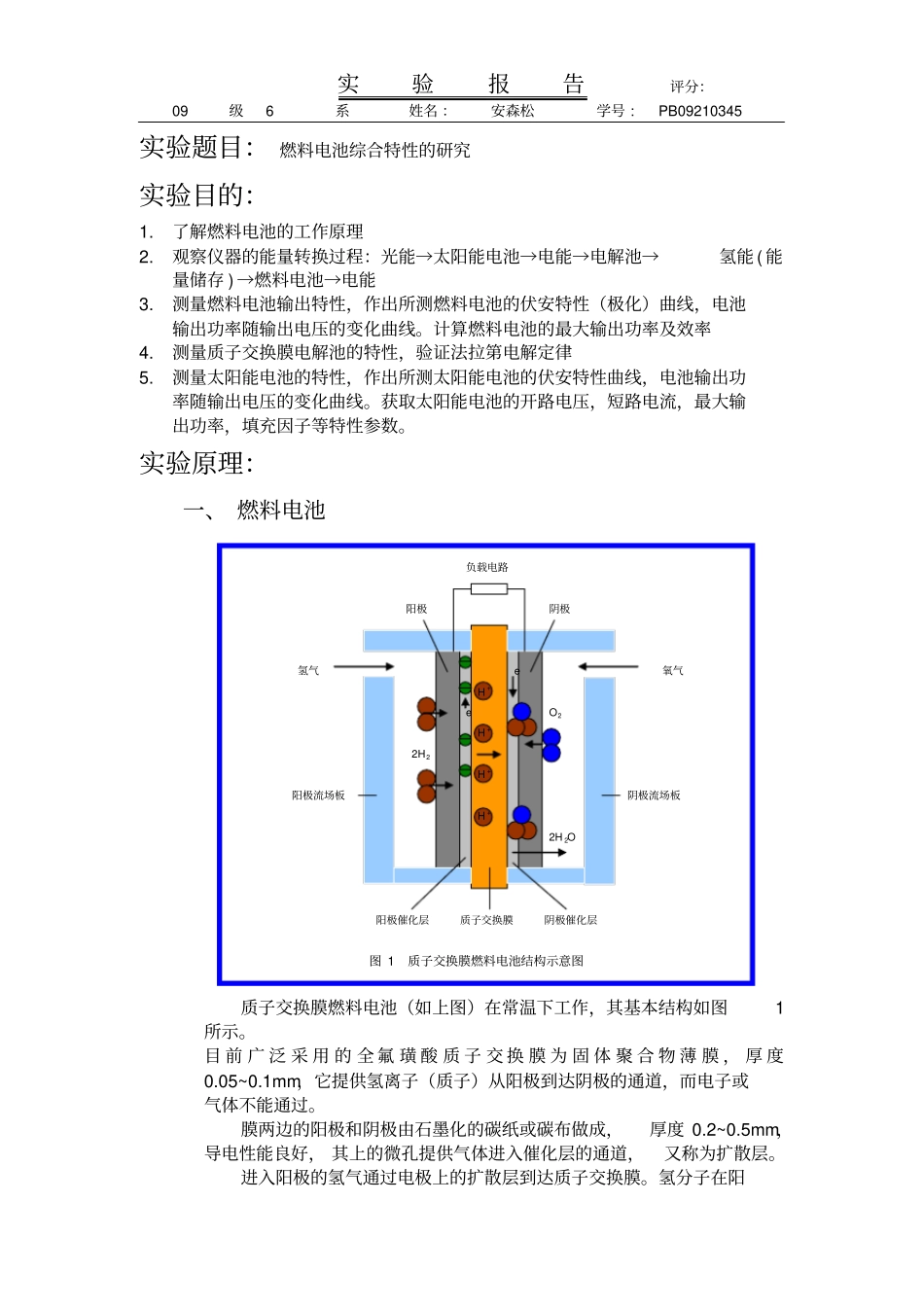

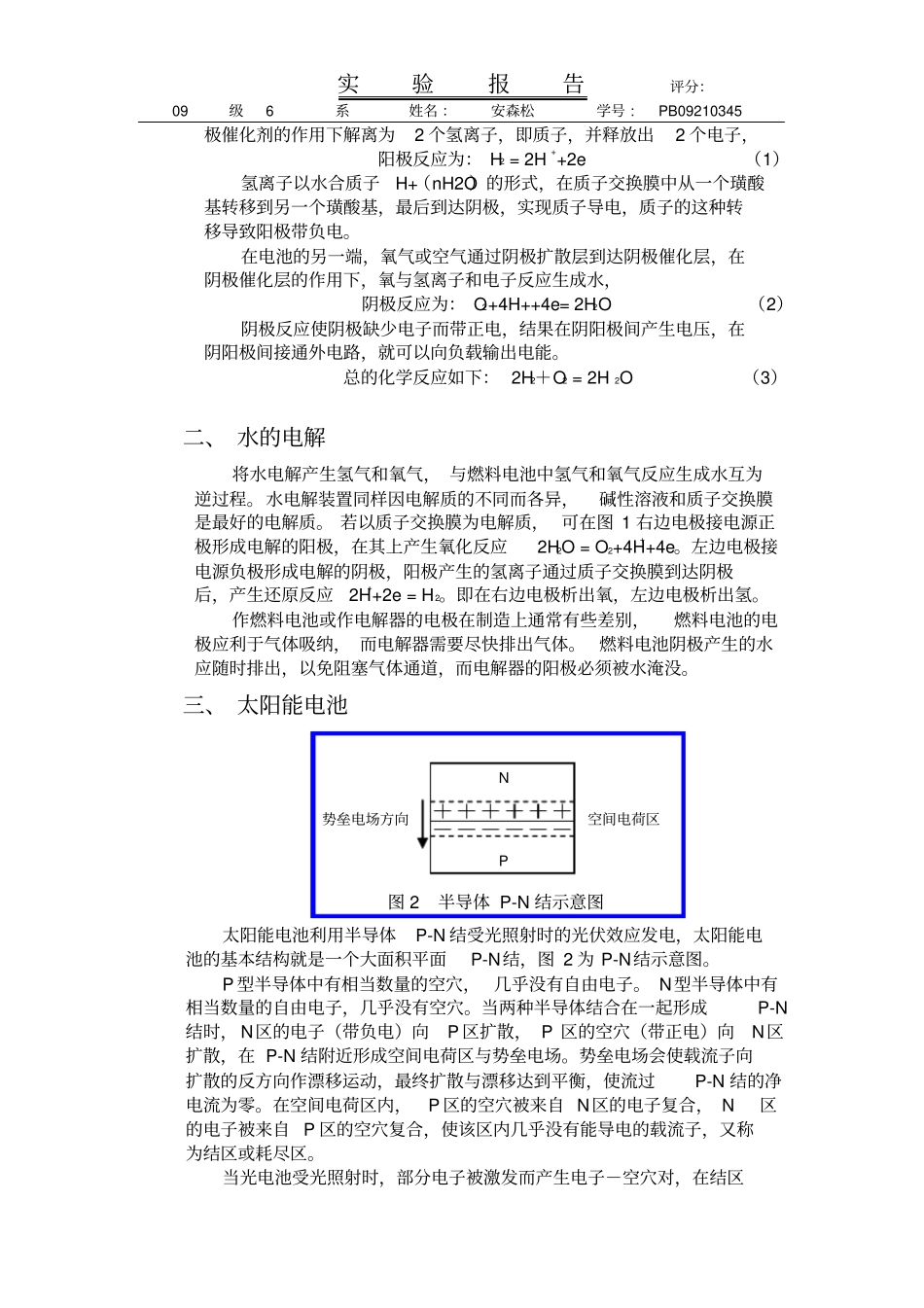

实验报告评分：09级6系姓名：安森松学号:PB09210345实验题目：燃料电池综合特性的研究实验目的：1.了解燃料电池的工作原理2.观察仪器的能量转换过程：光能→太阳能电池→电能→电解池→氢能(能量储存)→燃料电池→电能3.测量燃料电池输出特性，作出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。计算燃料电池的最大输出功率及效率4.测量质子交换膜电解池的特性，验证法拉第电解定律5.测量太阳能电池的特性，作出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。获取太阳能电池的开路电压，短路电流，最大输出功率，填充因子等特性参数。实验原理：一、燃料电池负载电路阳极阴极氢气e氧气H+eO2H+2H2H+阳极流场板阴极流场板H+2H2O阳极催化层质子交换膜阴极催化层图1质子交换膜燃料电池结构示意图质子交换膜燃料电池（如上图）在常温下工作，其基本结构如图1所示。目前广泛采用的全氟璜酸质子交换膜为固体聚合物薄膜，厚度0.05~0.1mm，它提供氢离子（质子）从阳极到达阴极的通道，而电子或气体不能通过。膜两边的阳极和阴极由石墨化的碳纸或碳布做成，厚度0.2~0.5mm，导电性能良好，其上的微孔提供气体进入催化层的通道，又称为扩散层。进入阳极的氢气通过电极上的扩散层到达质子交换膜。氢分子在阳实验报告评分：09级6系姓名：安森松学号:PB09210345极催化剂的作用下解离为2个氢离子，即质子，并释放出2个电子，阳极反应为：H2=2H++2e（1）氢离子以水合质子H+（nH2O）的形式，在质子交换膜中从一个璜酸基转移到另一个璜酸基，最后到达阴极，实现质子导电，质子的这种转移导致阳极带负电。在电池的另一端，氧气或空气通过阴极扩散层到达阴极催化层，在阴极催化层的作用下，氧与氢离子和电子反应生成水，阴极反应为：O2+4H++4e=2H2O（2）阴极反应使阴极缺少电子而带正电，结果在阴阳极间产生电压，在阴阳极间接通外电路，就可以向负载输出电能。总的化学反应如下：2H2＋O2=2H2O（3）二、水的电解将水电解产生氢气和氧气，与燃料电池中氢气和氧气反应生成水互为逆过程。水电解装置同样因电解质的不同而各异，碱性溶液和质子交换膜是最好的电解质。若以质子交换膜为电解质，可在图1右边电极接电源正极形成电解的阳极，在其上产生氧化反应2H2O=O2+4H++4e。左边电极接电源负极形成电解的阴极，阳极产生的氢离子通过质子交换膜到达阴极后，产生还原反应2H++2e=H2。即在右边电极析出氧，左边电极析出氢。作燃料电池或作电解器的电极在制造上通常有些差别，燃料电池的电极应利于气体吸纳，而电解器需要尽快排出气体。燃料电池阴极产生的水应随时排出，以免阻塞气体通道，而电解器的阳极必须被水淹没。三、太阳能电池N势垒电场方向空间电荷区P图2半导体P-N结示意图太阳能电池利用半导体P-N结受光照射时的光伏效应发电，太阳能电池的基本结构就是一个大面积平面P-N结，图2为P-N结示意图。P型半导体中有相当数量的空穴，几乎没有自由电子。N型半导体中有相当数量的自由电子，几乎没有空穴。当两种半导体结合在一起形成P-N结时，N区的电子（带负电）向P区扩散，P区的空穴（带正电）向N区扩散，在P-N结附近形成空间电荷区与势垒电场。势垒电场会使载流子向扩散的反方向作漂移运动，最终扩散与漂移达到平衡，使流过P-N结的净电流为零。在空间电荷区内，P区的空穴被来自N区的电子复合，N区的电子被来自P区的空穴复合，使该区内几乎没有能导电的载流子，又称为结区或耗尽区。当光电池受光照射时，部分电子被激发而产生电子－空穴对，在结区实验报告评分：09级6系姓名：安森松学号:PB09210345激发的电子和空穴分别被势垒电场推向N区和P区，使N区有过量的电子而带负电，P区有过量的空穴而带正电，P-N结两端形成电压，这就是光伏效应，若将P-N结两端接入外电路，就可向负载输出电能。实验仪器：仪器的构成如上图所示。燃料电池，电解池，太阳能电池的原理见实验原理部分。一、质子交换膜质子交换膜必需含有足够的水分，才能保证质子的传导。但水含量又不能过高，否则电极被水淹没，水阻塞气体通道，燃料不能传导到质子交换膜参与反应。如何保持良好的水平衡...
