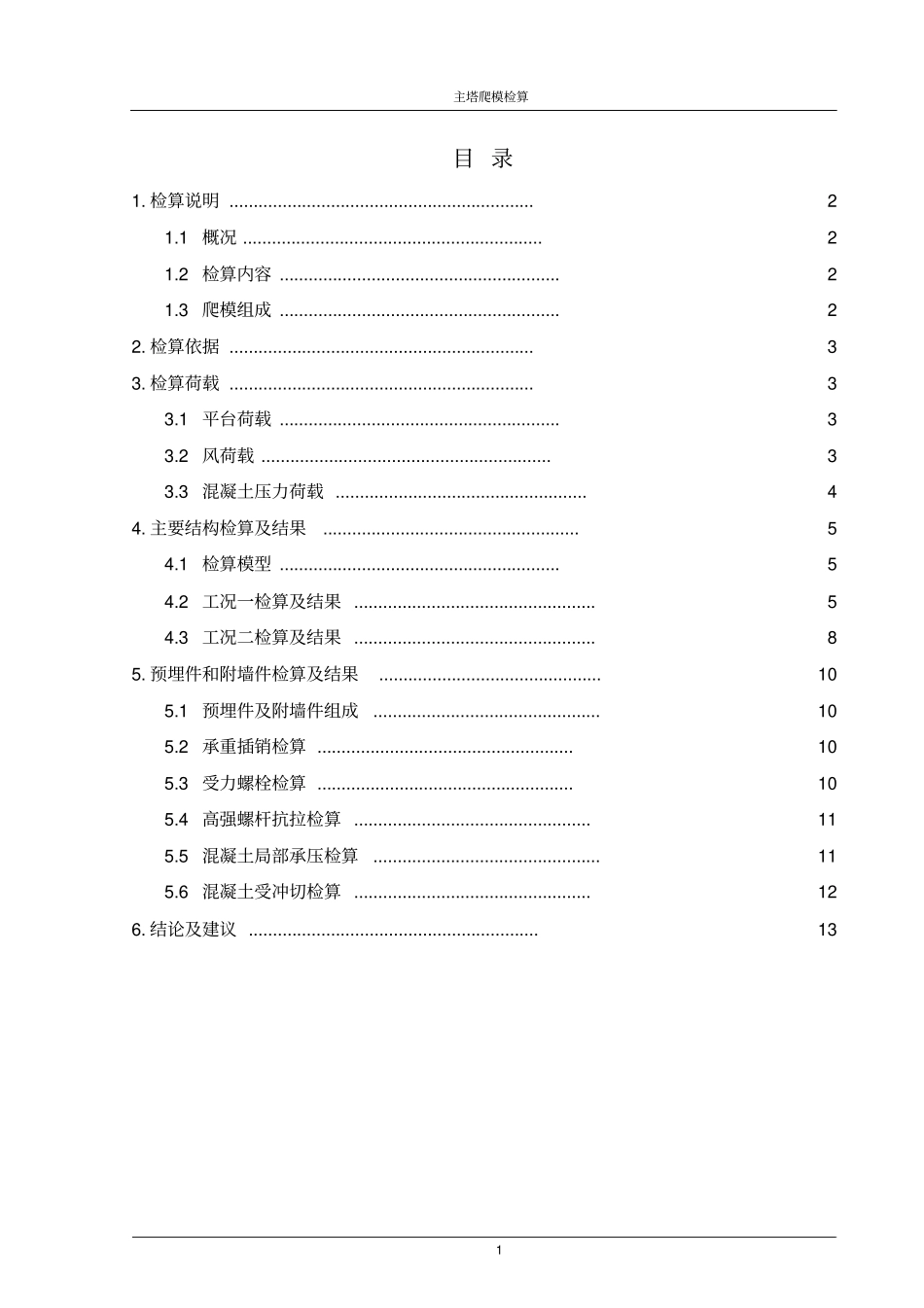

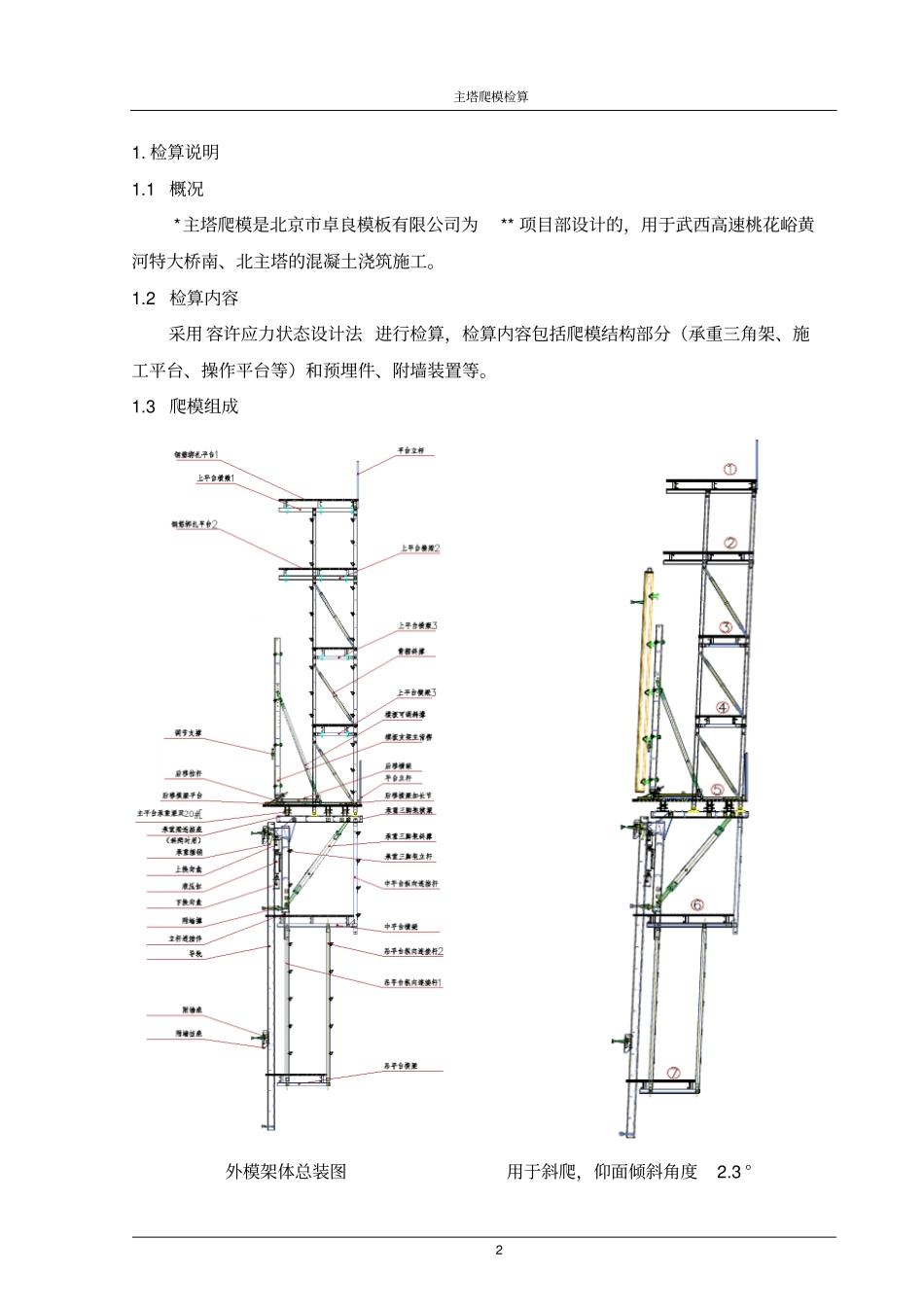

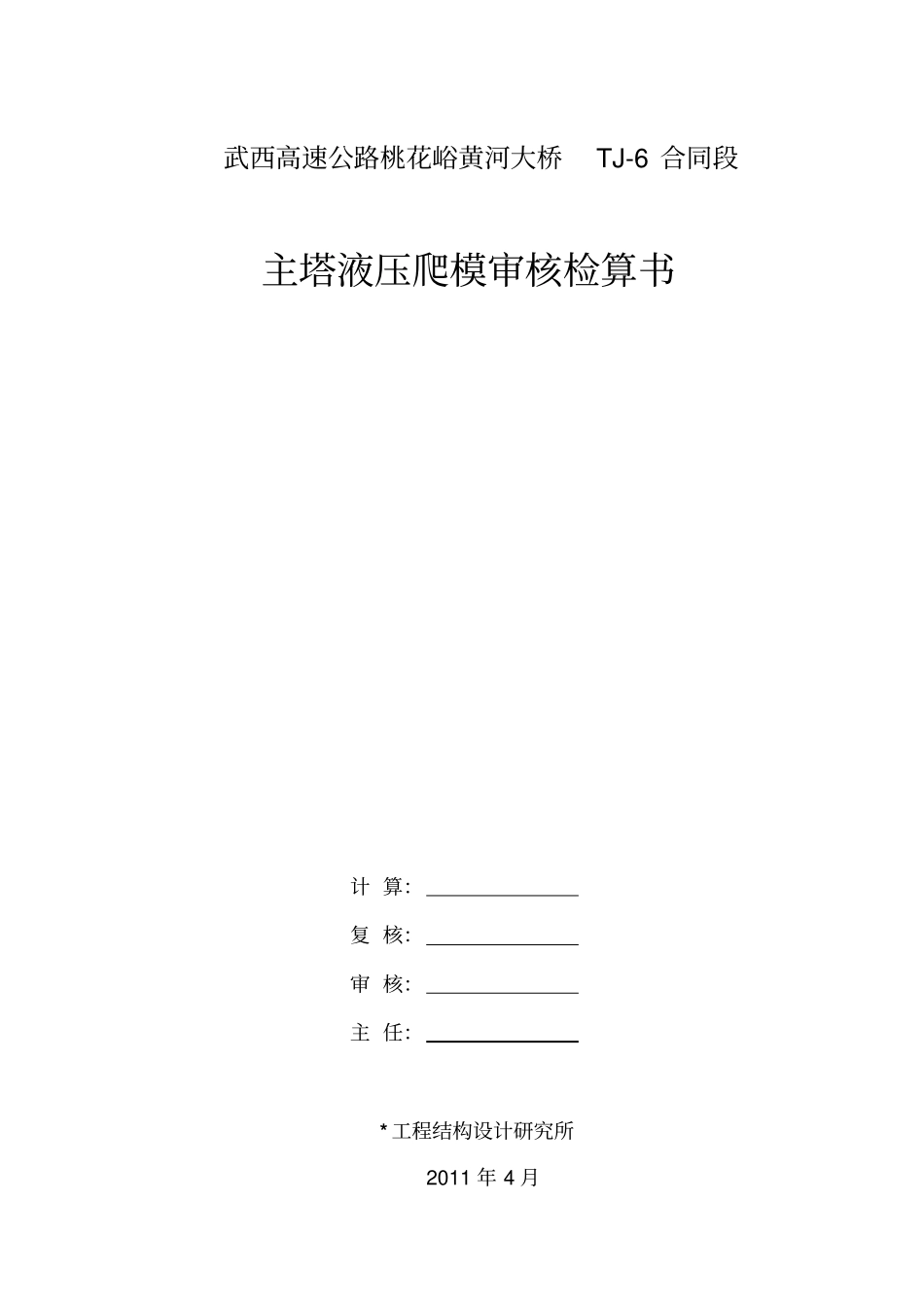

武西高速公路桃花峪黄河大桥TJ-6合同段主塔液压爬模审核检算书计算：复核：审核：主任：*工程结构设计研究所2011年4月主塔爬模检算1目录1.检算说明...............................................................21.1概况..............................................................21.2检算内容..........................................................21.3爬模组成..........................................................22.检算依据...............................................................33.检算荷载...............................................................33.1平台荷载..........................................................33.2风荷载............................................................33.3混凝土压力荷载....................................................44.主要结构检算及结果.....................................................54.1检算模型..........................................................54.2工况一检算及结果..................................................54.3工况二检算及结果..................................................85.预埋件和附墙件检算及结果..............................................105.1预埋件及附墙件组成...............................................105.2承重插销检算.....................................................105.3受力螺栓检算.....................................................105.4高强螺杆抗拉检算.................................................115.5混凝土局部承压检算...............................................115.6混凝土受冲切检算.................................................126.结论及建议............................................................13主塔爬模检算21.检算说明1.1概况*主塔爬模是北京市卓良模板有限公司为**项目部设计的，用于武西高速桃花峪黄河特大桥南、北主塔的混凝土浇筑施工。1.2检算内容采用容许应力状态设计法进行检算，检算内容包括爬模结构部分（承重三角架、施工平台、操作平台等）和预埋件、附墙装置等。1.3爬模组成外模架体总装图用于斜爬，仰面倾斜角度2.3°主塔爬模检算32.检算依据《建筑结构荷载规范》（GB50009-2001）《钢结构设计规范》（GBJ50017-2003）《混凝土结构设计规范》（GB50010-2002）《木结构设计规范》（GB50206-2002）《混凝土结构工程施工质量验收规范》（GB50204-2002）《路桥施工计算手册》（人民交通出版社）《机械设计手册》（化学工业出版社）3.检算荷载3.1平台荷载平台计算荷载组要包括：平台板自重及施工荷载上平台①≤2.2KN/m2模板平台③④≤0.5KN/m2平台②⑤≤1.2KN/m2液压操作平台⑥≤0.7KN/m2吊平台⑦≤0.7KN/m2。3.2风荷载将爬模作为主塔施工的一个围护结构来考虑：ωk＝βgZμSlμZω0式中ωk——风荷载标准值βgZ——高度z处的阵风系数μSl——局部风压体型系数μZ——风压高度变化系数ω0——基本风压基本风压按8级风考虑：ω0＝0.5ρνO2＝267.8pa式中ρ——空气密度取0.00125（t/m3）νO——8级风风速取20.7m/s风压高度变化系数μZ按《建筑荷载规范》表7.2.1取值：A类离地面高度150m时，μZ＝2.64主塔爬模检算4局部风压体型系数μSl按《建筑荷载规范》7.3.3条取值：正压区μSl＝0.8负压区μSl＝-1.0高度z处的阵风系数βgZ按《建筑荷载规范》表7.5.1取值：A类离地面高度150m时，βgZ＝1.43爬模施工最后节段时，风荷载标准值为：正压区ωk＝1.43×0.8×2.64×267.8＝808.8pa负压区ωk＝1.43×（-1.0）×2.64×267.8＝-1011.0pa3.3混凝土压力荷载由《路桥施工计算手册》第八章1.1.2条有侧模面板的最大压力:pm＝kγh当υ/T≤0.035时：h＝0.22＋24.9υ/T当υ/T＞0.035时：h＝1.53＋3.8υ/T式中pm——新浇筑混凝土对侧模面板的最大压力，kPah——有效压头高度，mT——混凝土入模时的温度，oCK——外加剂影响系数，不加时，K＝1...
