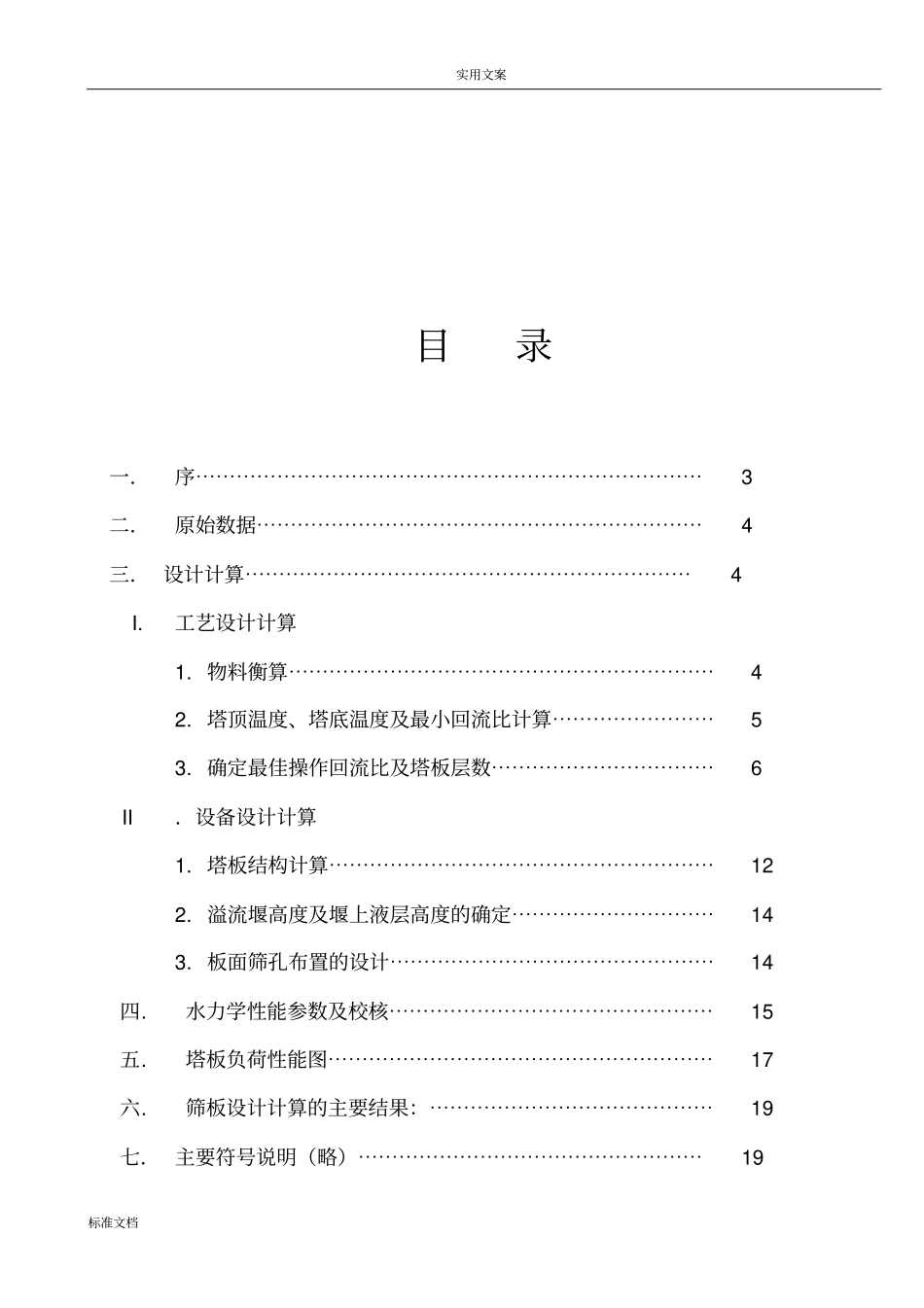

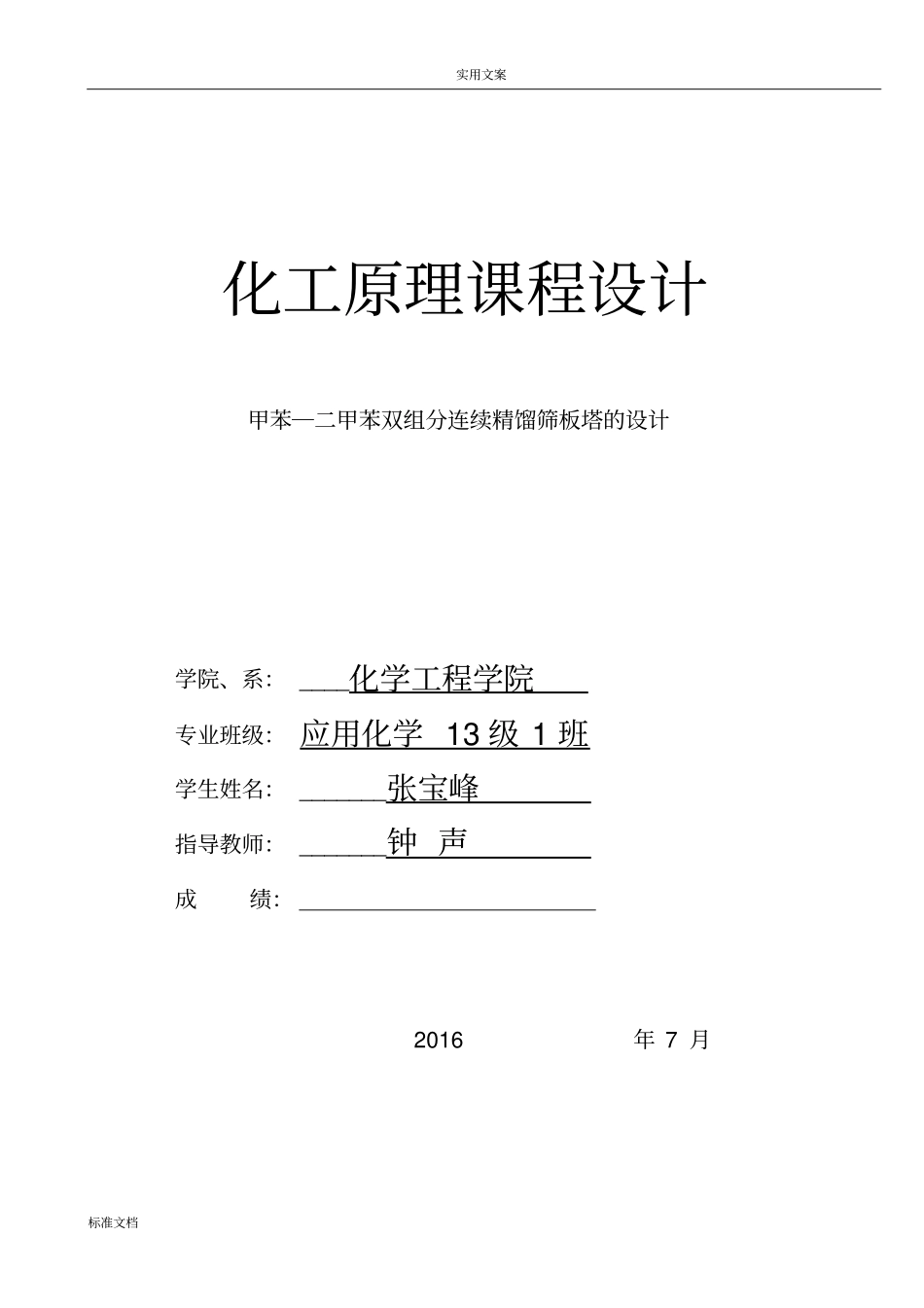

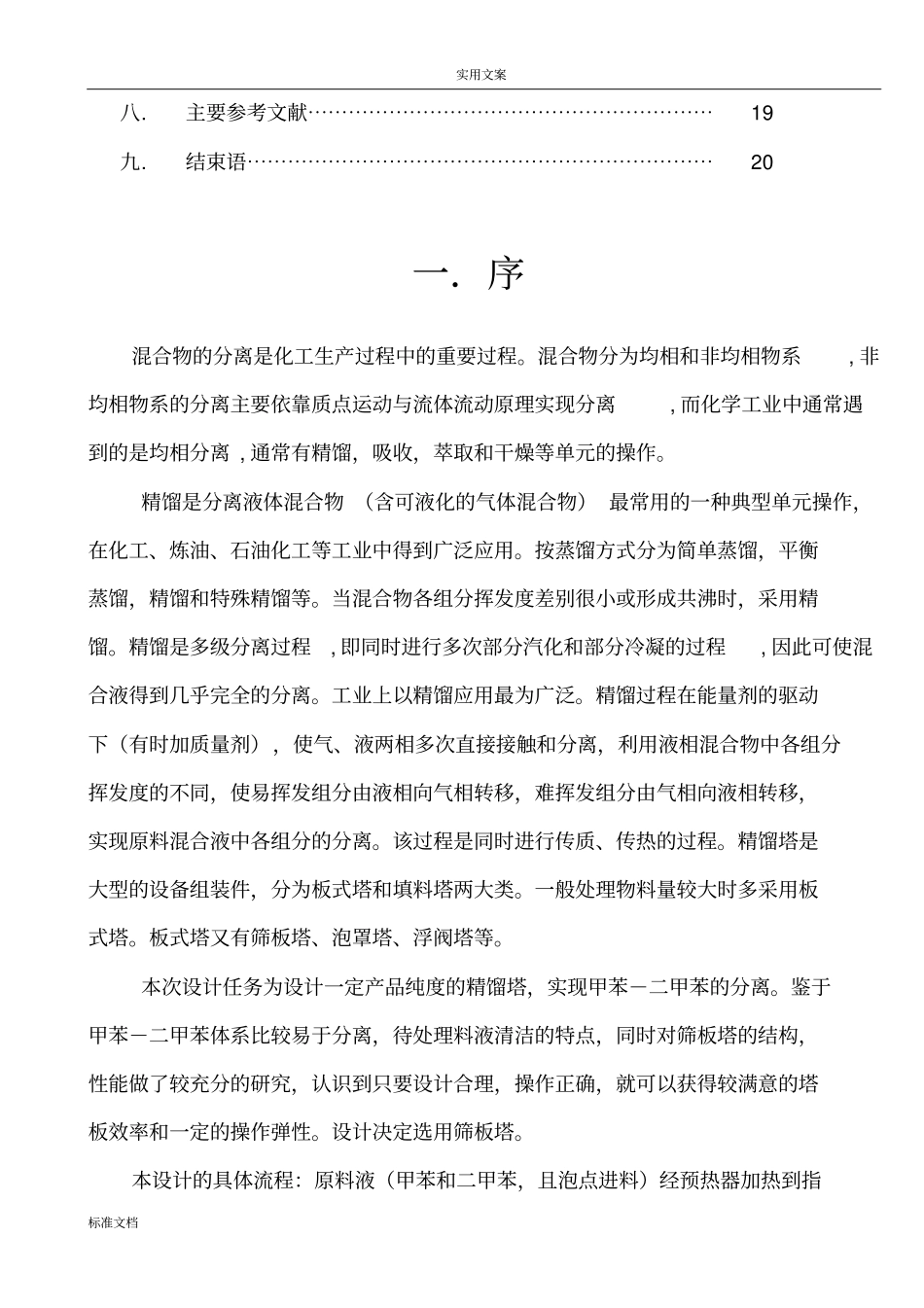

实用文案标准文档化工原理课程设计甲苯―二甲苯双组分连续精馏筛板塔的设计学院、系：____化学工程学院专业班级：应用化学13级1班学生姓名：_______张宝峰指导教师：_______钟声成绩：2016年7月实用文案标准文档目录一．序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二．原始数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三．设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4I.工艺设计计算1.物料衡算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.塔顶温度、塔底温度及最小回流比计算⋯⋯⋯⋯⋯⋯⋯⋯53.确定最佳操作回流比及塔板层数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6II．设备设计计算1.塔板结构计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122.溢流堰高度及堰上液层高度的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143.板面筛孔布置的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14四.水力学性能参数及校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15五.塔板负荷性能图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17六.筛板设计计算的主要结果：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19七．主要符号说明（略）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19实用文案标准文档八.主要参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19九.结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20一．序混合物的分离是化工生产过程中的重要过程。混合物分为均相和非均相物系,非均相物系的分离主要依靠质点运动与流体流动原理实现分离,而化学工业中通常遇到的是均相分离,通常有精馏，吸收，萃取和干燥等单元的操作。精馏是分离液体混合物（含可液化的气体混合物）最常用的一种典型单元操作，在化工、炼油、石油化工等工业中得到广泛应用。按蒸馏方式分为简单蒸馏，平衡蒸馏，精馏和特殊精馏等。当混合物各组分挥发度差别很小或形成共沸时，采用精馏。精馏是多级分离过程,即同时进行多次部分汽化和部分冷凝的过程,因此可使混合液得到几乎完全的分离。工业上以精馏应用最为广泛。精馏过程在能量剂的驱动下（有时加质量剂），使气、液两相多次直接接触和分离，利用液相混合物中各组分挥发度的不同，使易挥发组分由液相向气相转移，难挥发组分由气相向液相转移，实现原料混合液中各组分的分离。该过程是同时进行传质、传热的过程。精馏塔是大型的设备组装件，分为板式塔和填料塔两大类。一般处理物料量较大时多采用板式塔。板式塔又有筛板塔、泡罩塔、浮阀塔等。本次设计任务为设计一定产品纯度的精馏塔，实现甲苯－二甲苯的分离。鉴于甲苯－二甲苯体系比较易于分离，待处理料液清洁的特点，同时对筛板塔的结构，性能做了较充分的研究，认识到只要设计合理，操作正确，就可以获得较满意的塔板效率和一定的操作弹性。设计决定选用筛板塔。本设计的具体流程：原料液（甲苯和二甲苯，且泡点进料）经预热器加热到指实用文案标准文档定的温度后，送入塔的进料板上与自塔上部下降的回流液体汇合后，逐板下降，最后流入塔的再沸器中。在每层塔板上，回流液体与上升蒸气互相接触，进行传质、传热。操作时，连续地从塔底再沸器取出部分液体作为塔底产品(或为塔釜残液排出)，部分液体气化，产生的蒸气依次上升通过各层塔板。塔顶蒸气进入冷凝器中被部分(选择适当的回流比)冷凝，并将部分冷凝液用泵或靠位差送回塔顶作为回流液体，其余部分经冷却器后被送出作为塔顶产品。本课程设计的主要内容是过程的物料衡算、热量衡算，工艺计算，结构设计和校核。设计时间为2016年7月化工原理课程设计二.原始数据1.设计题目：双组分连续精馏筛板塔的设计2.原料处理量：1.35×104kg/h3.原料组成：4.分离要求：（1）：馏出液中低沸点组分的含量不低于0.985（质量分率）。（2）：馏出液中低沸点组分的收率不低于0.98（质量分率）。5.操作条件：（1）：操作压力：常压。（2）：进料及回流状态：泡点液体。三．设计计算I.工艺设计计算1.物料衡算甲苯的摩尔质量：MA=92kg/kmol二甲苯的摩尔质量：MB=106kg/kmol原料液摩尔分率：604.010657.019257.09257.0Fx塔顶产品摩尔分率：9870.0106985.0192985.092/985.0Dx组分名称甲苯二甲苯组成（质量分率）0.57...
