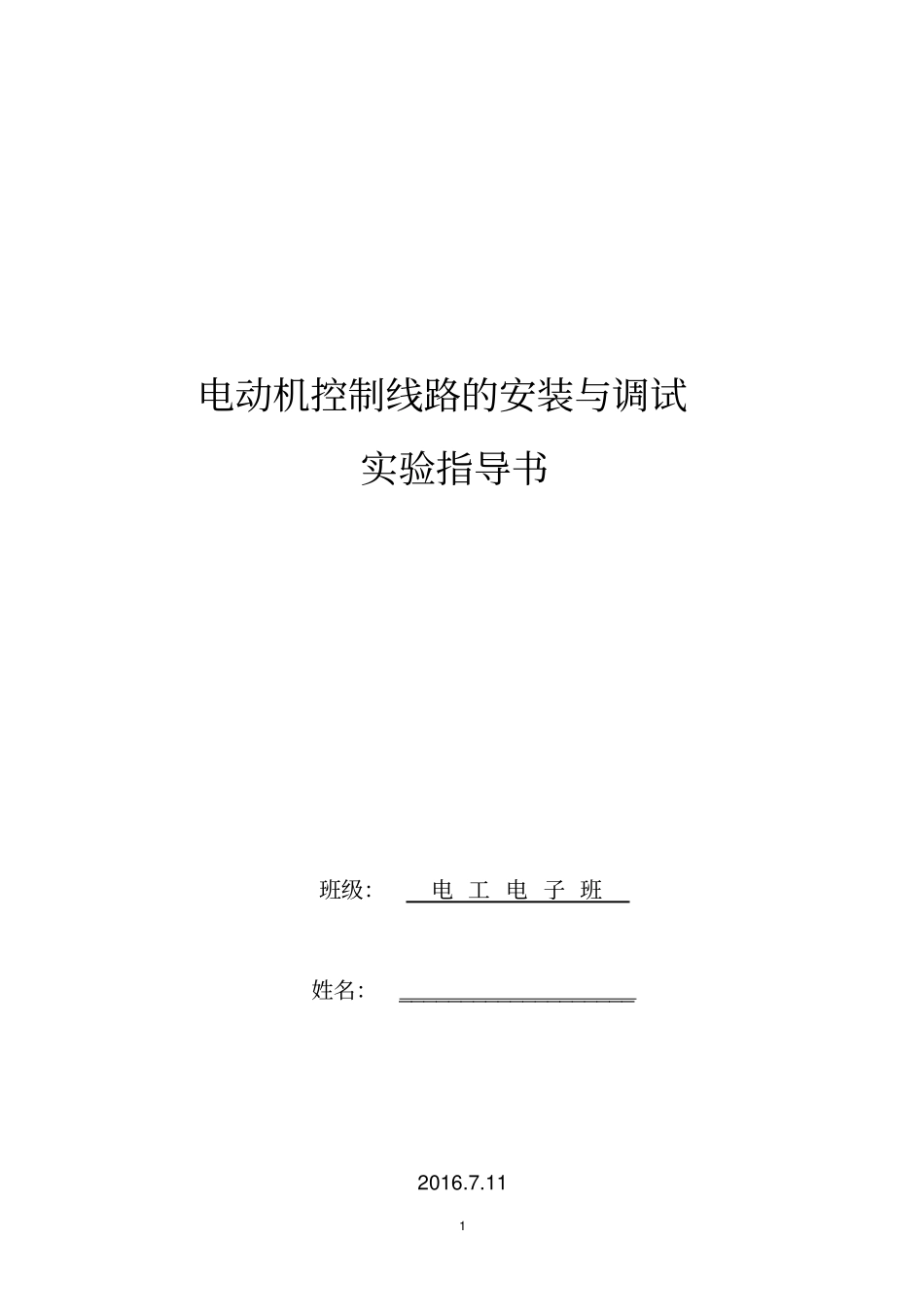

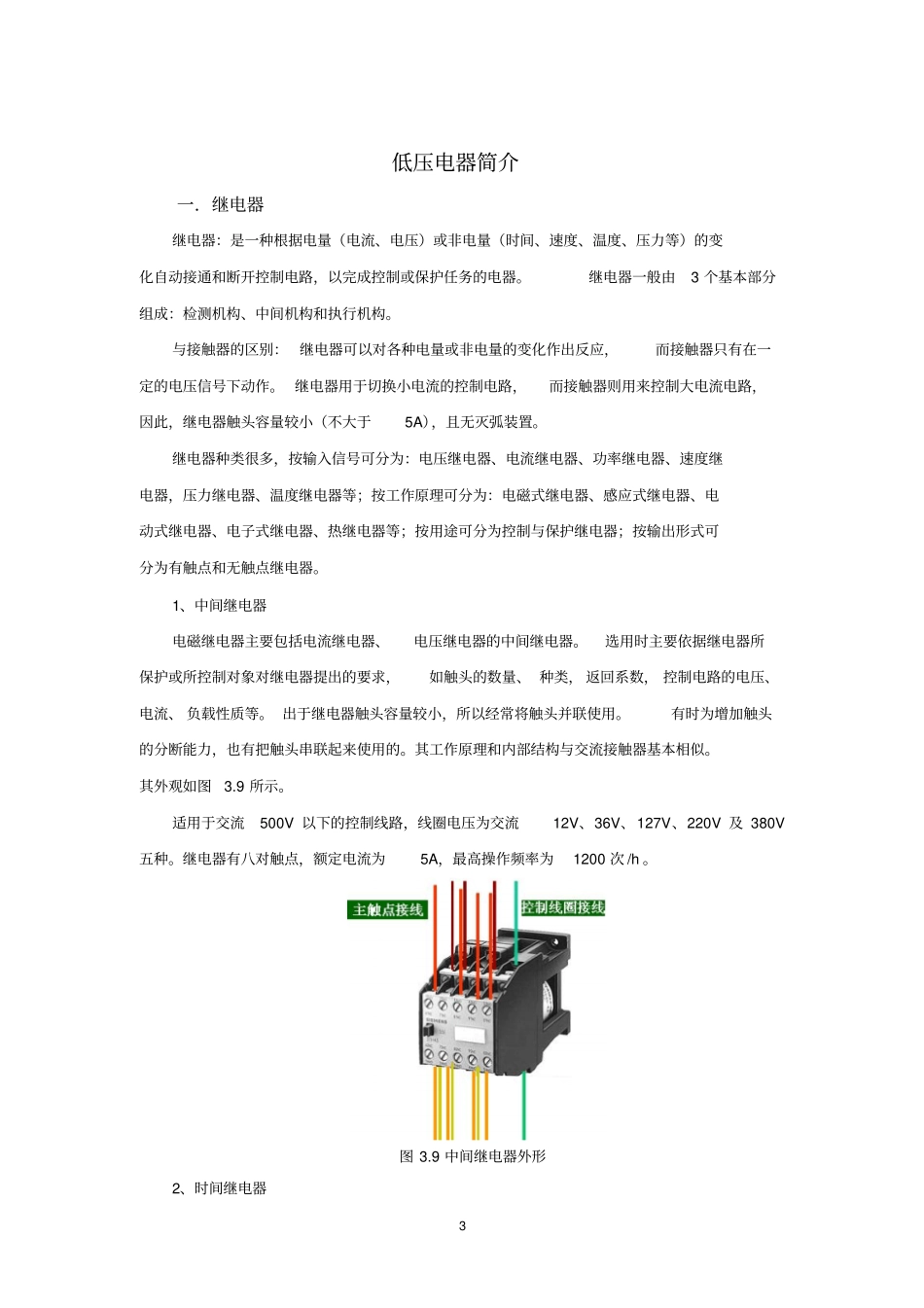

1电动机控制线路的安装与调试实验指导书班级：电工电子班姓名：___________________2016.7.112目录项目一：三相异步电动机接触器点动控制线路.................................5项目二：三相异步电动机接触器连续运行控制线路...........................6项目三：三相异步电动机既能点动又能连续实验..........................7项目四：三相异步电动机正反转实验..............................................8项目五：两台电动机的顺序启动同时停止实验.............................9项目六：三相异步电动机的星三角降压起动实验.........................10项目七：小车自动往返控制实验..................................................113低压电器简介一．继电器继电器：是一种根据电量（电流、电压）或非电量（时间、速度、温度、压力等）的变化自动接通和断开控制电路，以完成控制或保护任务的电器。继电器一般由3个基本部分组成：检测机构、中间机构和执行机构。与接触器的区别：继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作。继电器用于切换小电流的控制电路，而接触器则用来控制大电流电路，因此，继电器触头容量较小（不大于5A），且无灭弧装置。继电器种类很多，按输入信号可分为：电压继电器、电流继电器、功率继电器、速度继电器，压力继电器、温度继电器等；按工作原理可分为：电磁式继电器、感应式继电器、电动式继电器、电子式继电器、热继电器等；按用途可分为控制与保护继电器；按输出形式可分为有触点和无触点继电器。1、中间继电器电磁继电器主要包括电流继电器、电压继电器的中间继电器。选用时主要依据继电器所保护或所控制对象对继电器提出的要求，如触头的数量、种类，返回系数，控制电路的电压、电流、负载性质等。出于继电器触头容量较小，所以经常将触头并联使用。有时为增加触头的分断能力，也有把触头串联起来使用的。其工作原理和内部结构与交流接触器基本相似。其外观如图3.9所示。适用于交流500V以下的控制线路，线圈电压为交流12V、36V、127V、220V及380V五种。继电器有八对触点，额定电流为5A，最高操作频率为1200次/h。图3.9中间继电器外形2、时间继电器4时间继电器的特点是当得到控制信号后（如继电器线圈接通或断开电源），其触点状态并不立即改变，而是经过一段时间的延迟之间，触点才闭合或断开，因此这种继电器又称为延时继电器。可分为机械式和电子式两大类。按通电与断电分类，又有通电延时型时间继电器和断电延时型时间继电器两大类。电气符号如图3.10、3.11所示。或KTKTKTKT图3.10通电延时型时间继电器符号或KTKT或KTKTKTKT3.11断电延时型时间继电器符号二、交流电动机的接线本书所述的交流电动机是指三相异步电动机（笼型电动机）。三相异步电动机的定子绕组的连接方法有△型连接法和Y型连接法两种，如图3.13所示。图3.13三相异步电动机的定子绕组的连接方法这种接法与电动机接线端子是一一对应的。5项目一三相异步电动机接触器点动控制线路1.实验元件代号名称型号规格数量备注QF低压断路器5A/3P1FU螺旋式熔断器配熔体5A5KM交流接触器AC220V1SB实验按钮1绿色M三相鼠笼式异步电动机380V250W12.原理图点动运行原理图3、说明原理图中各元器件的作用4、是否一次试车成功？若不是，出现什么故障？为什么？6项目二：三相异步电动机接触器连续运行控制线路1、实验元件代号名称型号规格数量备注QF低压断路器5A/3P1FU螺旋式熔断器配熔体3A5KM交流接触器AC220V1SB实验按钮1绿色、红色M三相鼠笼式异步电动机380V250W12、原理图电动机连续运行原理图3、说明原理图中各元器件的作用4、是否一次试车成功？若不是，出现什么故障？为什么？7项目三：三相异步电动机既能点动又能连续实验1、实验元件代号名称型号规格数量备注QS低压断路器DZ475A/3P1FU螺旋式熔断器RL1-15配熔体3A5KM交流接触器CJX2-9/380AC220V1SB1,SB2,SB3实验按钮LAY3-113KT通电延时继电器JS7-1AAC3801FR热继电器JR36整定0.68A1M三相鼠笼式异步电动机380V0.45A120W12、实验电路图既能点动又能连续控制原理图3、说明原理图中各元器件的...
