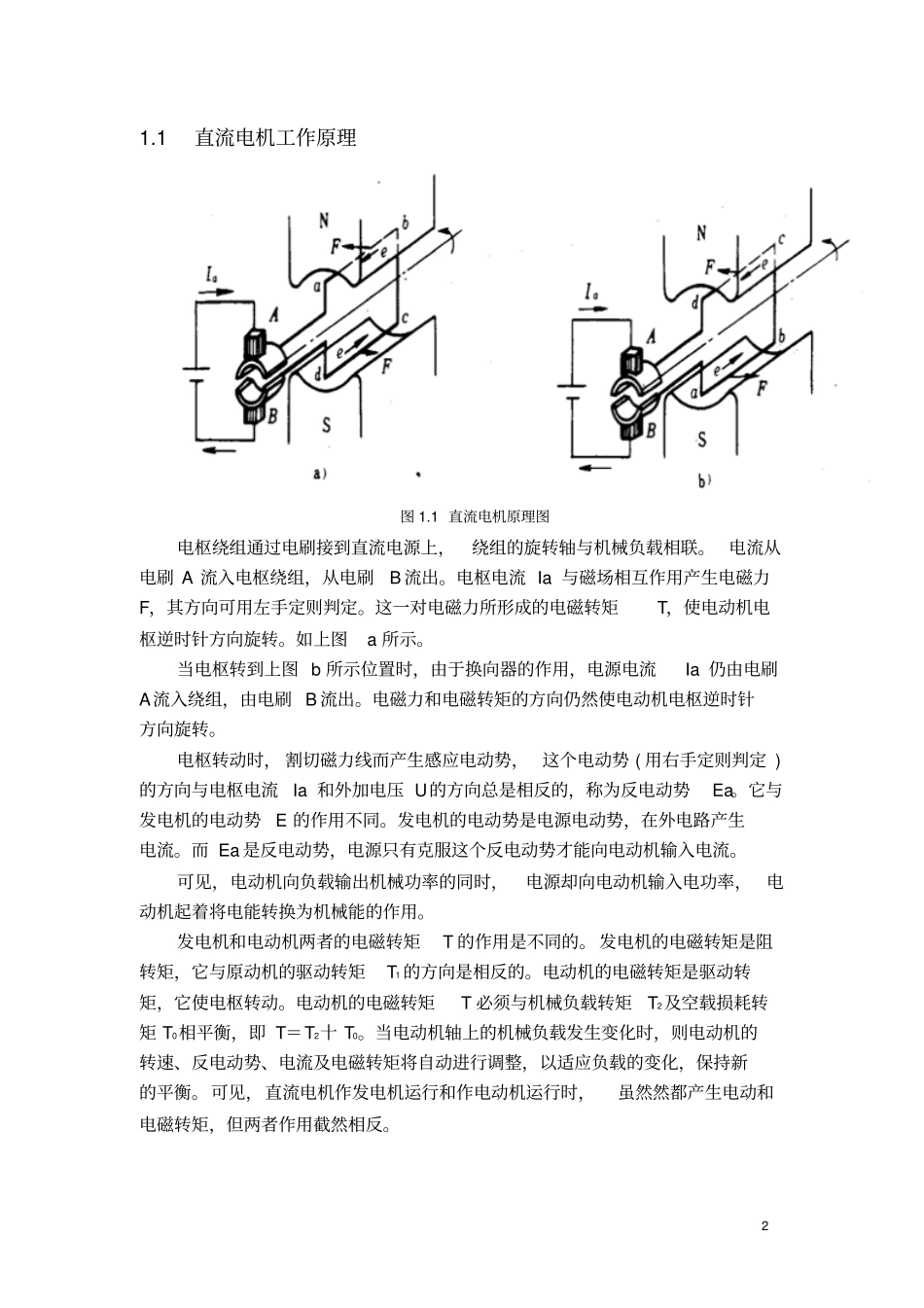

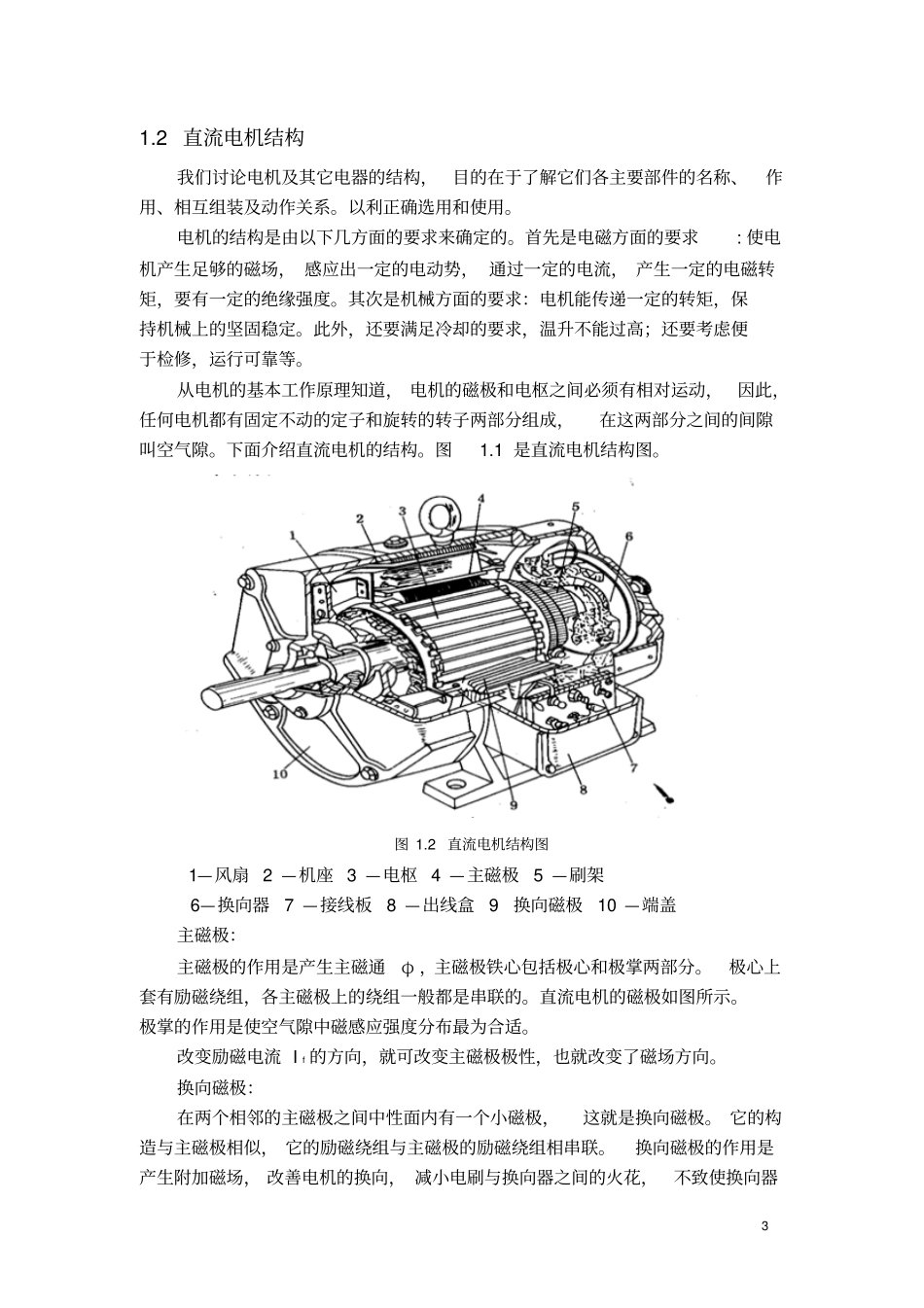

1目录1.1直流电机工作原理···········································21.2直流电机结构···············································31.3直流电动机调速·············································51.3.1改变电枢回路电阻调速·····································51.3.2变电枢电压调速···········································61.3.3改变励磁电流调速·········································82.1异步电机的基本结构·········································92.2交流电动机调速·············································112.2.1交流调速装置与特点·······································112.2.2变频调速·················································132.2.3fV比恒定控制············································142.2.4其他控制方式·············································183.1总结与心得体会·············································1921.1直流电机工作原理图1.1直流电机原理图电枢绕组通过电刷接到直流电源上，绕组的旋转轴与机械负载相联。电流从电刷A流入电枢绕组，从电刷B流出。电枢电流Ia与磁场相互作用产生电磁力F，其方向可用左手定则判定。这一对电磁力所形成的电磁转矩T，使电动机电枢逆时针方向旋转。如上图a所示。当电枢转到上图b所示位置时，由于换向器的作用，电源电流Ia仍由电刷A流入绕组，由电刷B流出。电磁力和电磁转矩的方向仍然使电动机电枢逆时针方向旋转。电枢转动时，割切磁力线而产生感应电动势，这个电动势(用右手定则判定)的方向与电枢电流Ia和外加电压U的方向总是相反的，称为反电动势Ea。它与发电机的电动势E的作用不同。发电机的电动势是电源电动势，在外电路产生电流。而Ea是反电动势，电源只有克服这个反电动势才能向电动机输入电流。可见，电动机向负载输出机械功率的同时，电源却向电动机输入电功率，电动机起着将电能转换为机械能的作用。发电机和电动机两者的电磁转矩T的作用是不同的。发电机的电磁转矩是阻转矩，它与原动机的驱动转矩T1的方向是相反的。电动机的电磁转矩是驱动转矩，它使电枢转动。电动机的电磁转矩T必须与机械负载转矩T2及空载损耗转矩T0相平衡，即T＝T2十T0。当电动机轴上的机械负载发生变化时，则电动机的转速、反电动势、电流及电磁转矩将自动进行调整，以适应负载的变化，保持新的平衡。可见，直流电机作发电机运行和作电动机运行时，虽然然都产生电动和电磁转矩，但两者作用截然相反。31.2直流电机结构我们讨论电机及其它电器的结构，目的在于了解它们各主要部件的名称、作用、相互组装及动作关系。以利正确选用和使用。电机的结构是由以下几方面的要求来确定的。首先是电磁方面的要求:使电机产生足够的磁场，感应出一定的电动势，通过一定的电流，产生一定的电磁转矩，要有一定的绝缘强度。其次是机械方面的要求：电机能传递一定的转矩，保持机械上的坚固稳定。此外，还要满足冷却的要求，温升不能过高；还要考虑便于检修，运行可靠等。从电机的基本工作原理知道，电机的磁极和电枢之间必须有相对运动，因此，任何电机都有固定不动的定子和旋转的转子两部分组成，在这两部分之间的间隙叫空气隙。下面介绍直流电机的结构。图1.1是直流电机结构图。图1.2直流电机结构图1—风扇2—机座3—电枢4—主磁极5—刷架6—换向器7—接线板8—出线盒9换向磁极10—端盖主...
