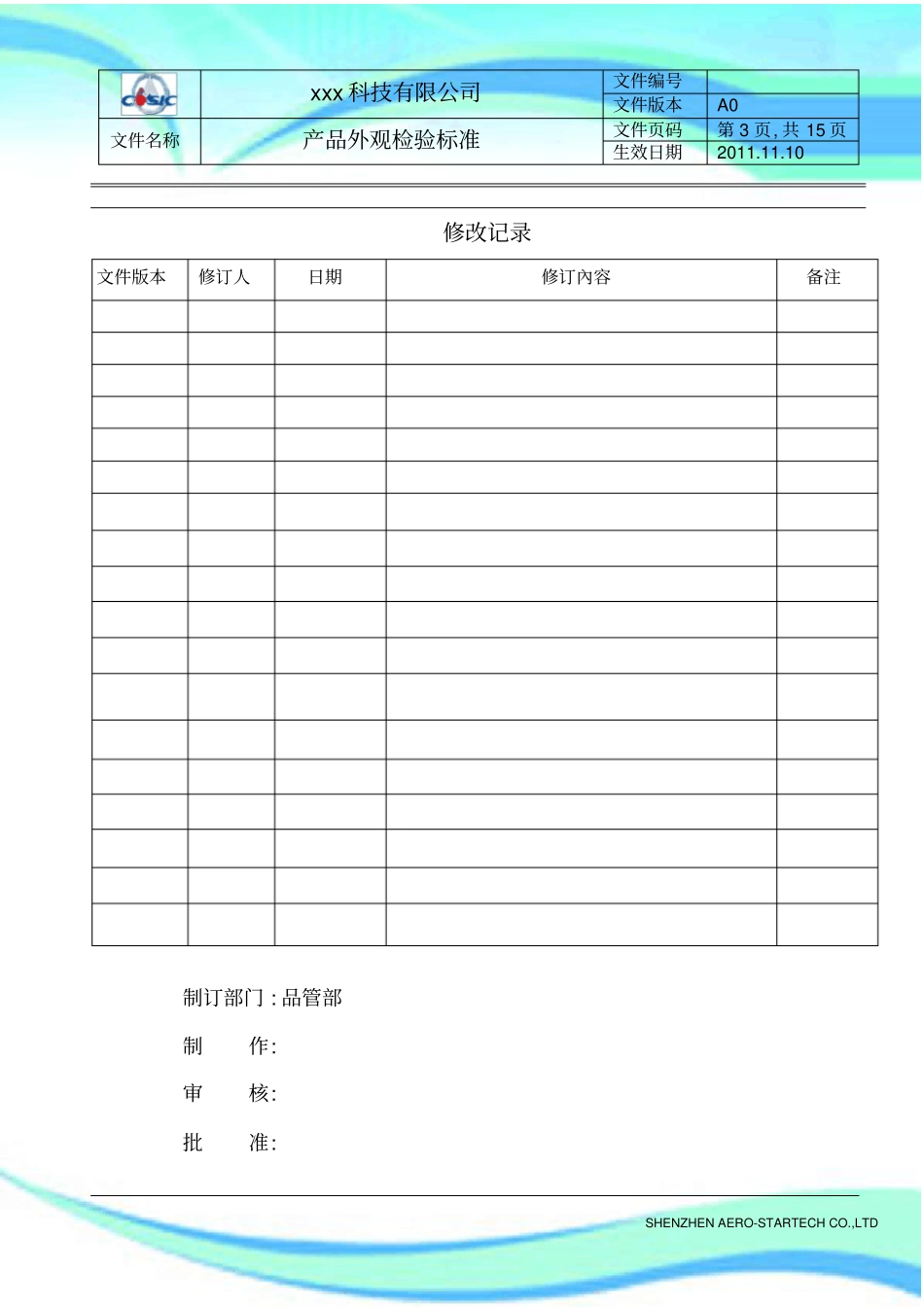

电子产品外观检验标准2————————————————————————————————作者：————————————————————————————————日期：xxx科技有限公司文件编号文件版本A0文件名称产品外观检验标准文件页码第3页,共15页生效日期2011.11.10SHENZHENAERO-STARTECHCO.,LTD修改记录文件版本修订人日期修订內容备注制订部门:品管部制作:审核:批准:xxx科技有限公司文件编号文件版本A0文件名称产品外观检验标准文件页码第4页,共15页生效日期2011.11.10SHENZHENAERO-STARTECHCO.,LTD1.0范围本标准规定了xxx科技有限公司品牌，以及其他无客户特殊外观要求的品牌的盒式产品、一体化机箱和手持类产品的外观检验标准。在本标准中未出现的缺陷种类参照现有关规定执行或参考与它相似(影响程度相当)的项目执行。本标准可用于指导结构件供应商生产、装配检验，xxx科技有限公司装配检验等环节对xxx科技有限公司产品的外观检验和验收。如果某个产品的客户对外观有特殊要求，则按照客户提供的外观标准来进行检验和验收。本标准对一些可以接受的表面外观缺陷进行限制。2.0术语和定议产品表面等级根据重要程度，可划分为A级面、B级面和C级面，具体定义如下：表面等级定义产品表面等级定义A级面客户经常能够看到的表面为A级面。举例：1）机箱的前面和顶面；2）拉手条装配在机箱前面也是A级表面。通常贴面膜的拉手条表面都是A级面。B级面在不移动产品的情况下，客户偶尔能够看到的表面为B级面。举例：1）机箱侧面和后面；2）如果拉手条装配在机箱后面也是B级表面。通常镀镍和喷涂的拉手条表面是B级面）。C级面客户在移动或打开产品后，才可以看到的面为C级面。举例：1）机箱底面；2）如拉手条装配在机箱内部或拉手条装配后还需贴面膜等做装饰性处理，一般是C级面3）通常表面不作处理的或做拉丝处理的都是C级面。机箱的A级面、B级面和C级面的区分如图1所示：A级面B级面C级面表面等级的规定是产品的外观标准，对于产品在客户处使用时看不见的内部表面，如塑胶滑道等，不属于本标准规定范围。表面等级的定义是以在最终客户处使用情况为条件而界定的。如果零件、部件、产品在后续装配、安装过程中被掩盖，则以被掩盖后的表面来定义；如果零件、部件、产品在后续装配、安xxx科技有限公司文件编号文件版本A0文件名称产品外观检验标准文件页码第5页,共15页生效日期2011.11.10SHENZHENAERO-STARTECHCO.,LTD装过程中有可能被掩盖也有可能不被掩盖，则按照不掩盖的表面来定义。3.0检验条件3.1光照要求在自然光或光照度在500LX的近似自然光下检验。对于40W的日光灯、检验距离要求是500mm。3.2检验员的要求检验者的视力或矫正视力不低于1.0，被检查表面和人眼视线呈45°角（图2）.3.3检验时间、距离和是否旋转的要求不同表面等级的检验条件要求A级面B级面C级面检查时间(秒)1053检查距离(mm)450450600是否旋转旋转不旋转不旋转4.0判定总则可接收的A级面、B级面和C级面缺陷不能影响装配和功能，否则仍判不合格。同一表面同一区域缺陷不能聚集过多。即在直径100mm的圆内，实际缺陷数量不能超过缺陷允收表规定的缺陷数量N。同一表面同一区域缺陷不能聚集过大。即实际测量结果不能大于缺陷允收表的要求。对于可累积计算的缺陷如长度L和面积S等，记录累积值（L＝L1+L2+⋯Ln，S＝S1+S2+⋯Sn）与缺陷允收表比较。对无法累积计算的缺陷如高度H，宽度W，直径D等，记录最大的测量值与缺陷允收表比较。缺陷允收表解释：缺陷允收表规定了在直径100mm的圆内各类缺陷的允收标准,两个缺陷点间的距离要大于50mm。缺陷允收表中的N代表缺陷数量；L代表缺陷长度；W代表缺陷宽度；H代表缺陷高度；D代表缺陷直径；S代表缺陷面积,面积的单位是mm2。本文中涉及到的长度，宽度、粗细、高度、直径的单位是mm。xxx科技有限公司文件编号文件版本A0文件名称产品外观检验标准文件页码第6页,共15页生效日期2011.11.10SHENZHENAERO-STARTECHCO.,LTD缺陷允收表中关于缺陷的记录解释如图3所示：缺陷允收表中关于缺陷的记录解释5.0塑胶件外观标准5.1塑胶件缺陷定义塑胶件缺陷定义塑胶件缺陷类型缺陷定义浅划痕手指甲触...
