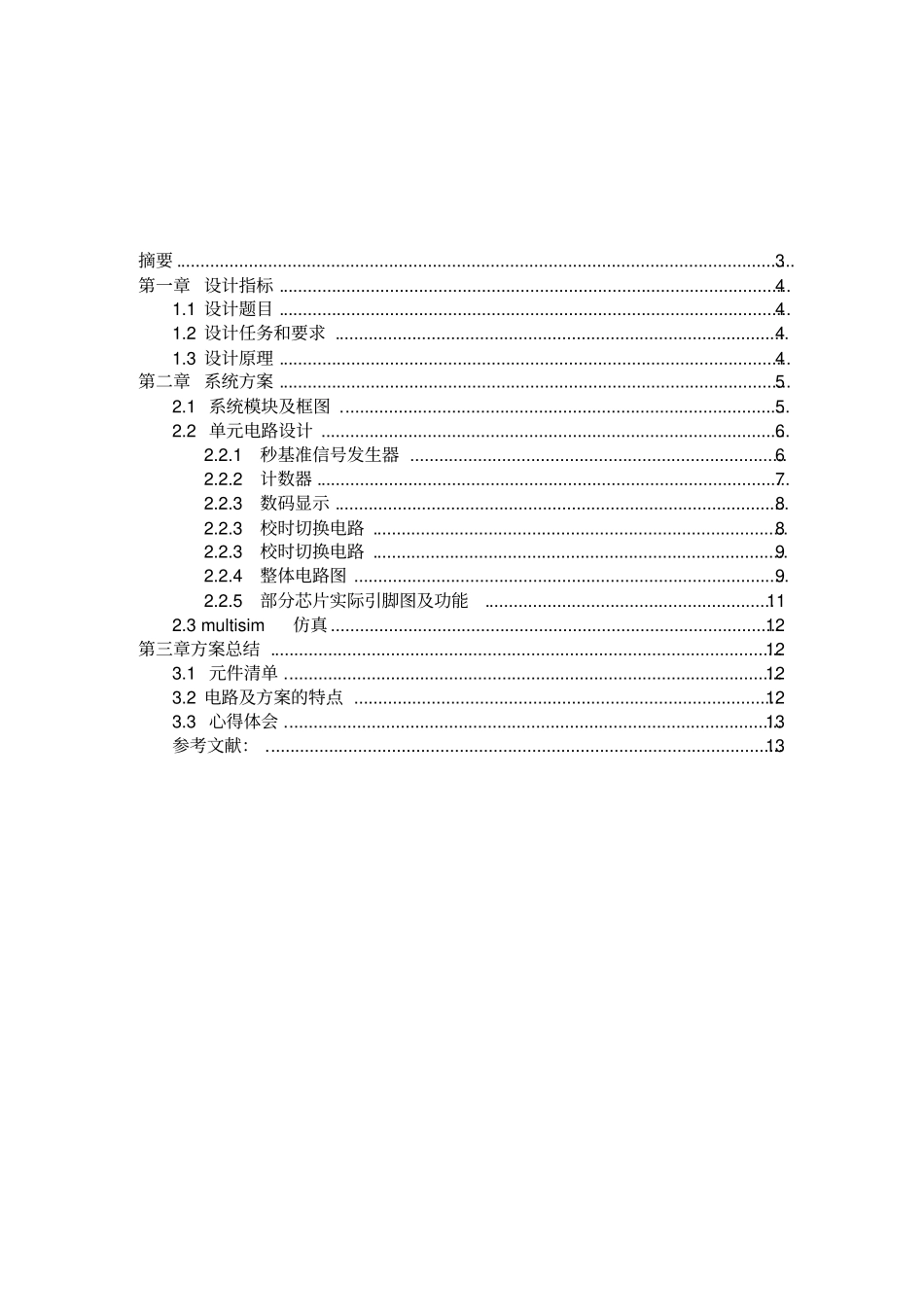

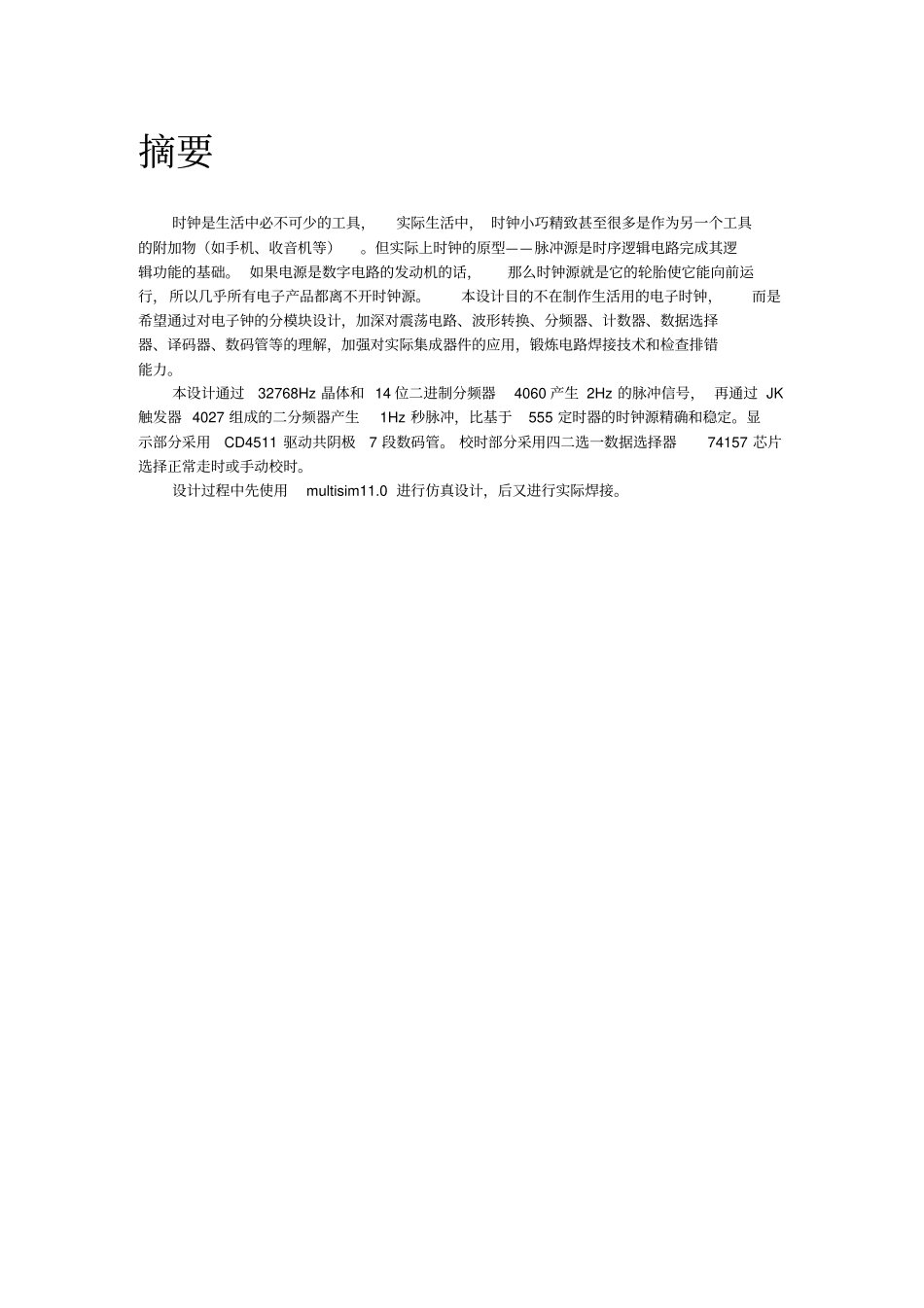

电子技术课程设计总结报告课题名称：数字显示电子时钟专业：电气工程及其自动化班级：电气10-7学号：311008001911姓名：黄玉杰指导教师：谢贝贝摘要................................................................................................................................3第一章设计指标..........................................................................................................41.1设计题目..........................................................................................................41.2设计任务和要求..............................................................................................41.3设计原理..........................................................................................................4第二章系统方案..........................................................................................................52.1系统模块及框图.............................................................................................52.2单元电路设计.................................................................................................62.2.1秒基准信号发生器..............................................................................62.2.2计数器..................................................................................................72.2.3数码显示..............................................................................................82.2.3校时切换电路......................................................................................82.2.3校时切换电路......................................................................................92.2.4整体电路图..........................................................................................92.2.5部分芯片实际引脚图及功能............................................................112.3multisim仿真.............................................................................................12第三章方案总结..........................................................................................................123.1元件清单.......................................................................................................123.2电路及方案的特点........................................................................................123.3心得体会.......................................................................................................13参考文献：...........................................................................................................13摘要时钟是生活中必不可少的工具，实际生活中，时钟小巧精致甚至很多是作为另一个工具的附加物（如手机、收音机等）。但实际上时钟的原型——脉冲源是时序逻辑电路完成其逻辑功能的基础。如果电源是数字电路的发动机的话，那么时钟源就是它的轮胎使它能向前运行，所以几乎所有电子产品都离不开时钟源。本设计目的不在制作生活用的电子时钟，而是希望通过对电子钟的分模块设计，加深对震荡电路、波形转换、分频器、计数器、数据选择器、译码器、数码管等的理解，加强对实际集成器件的应用，锻炼电路焊接技术和检查排错能力。本设计通过32768Hz晶体和14位二进制分频器4060产生2Hz的脉冲信号，再通过JK触发器4027组成的二分频器产生1Hz秒脉冲，比基于555定时器的时钟源精确和稳定。显示部分采用CD4511驱动共阴极7段数码管。校时部分采用四二选一数据选择器74157芯片选择正常走时或手动校时。设计过程中先使用multisim11.0进行仿真设计，后又进行实际焊接。第一章设计指标1.1设计题目数字电子时钟1.2设...
