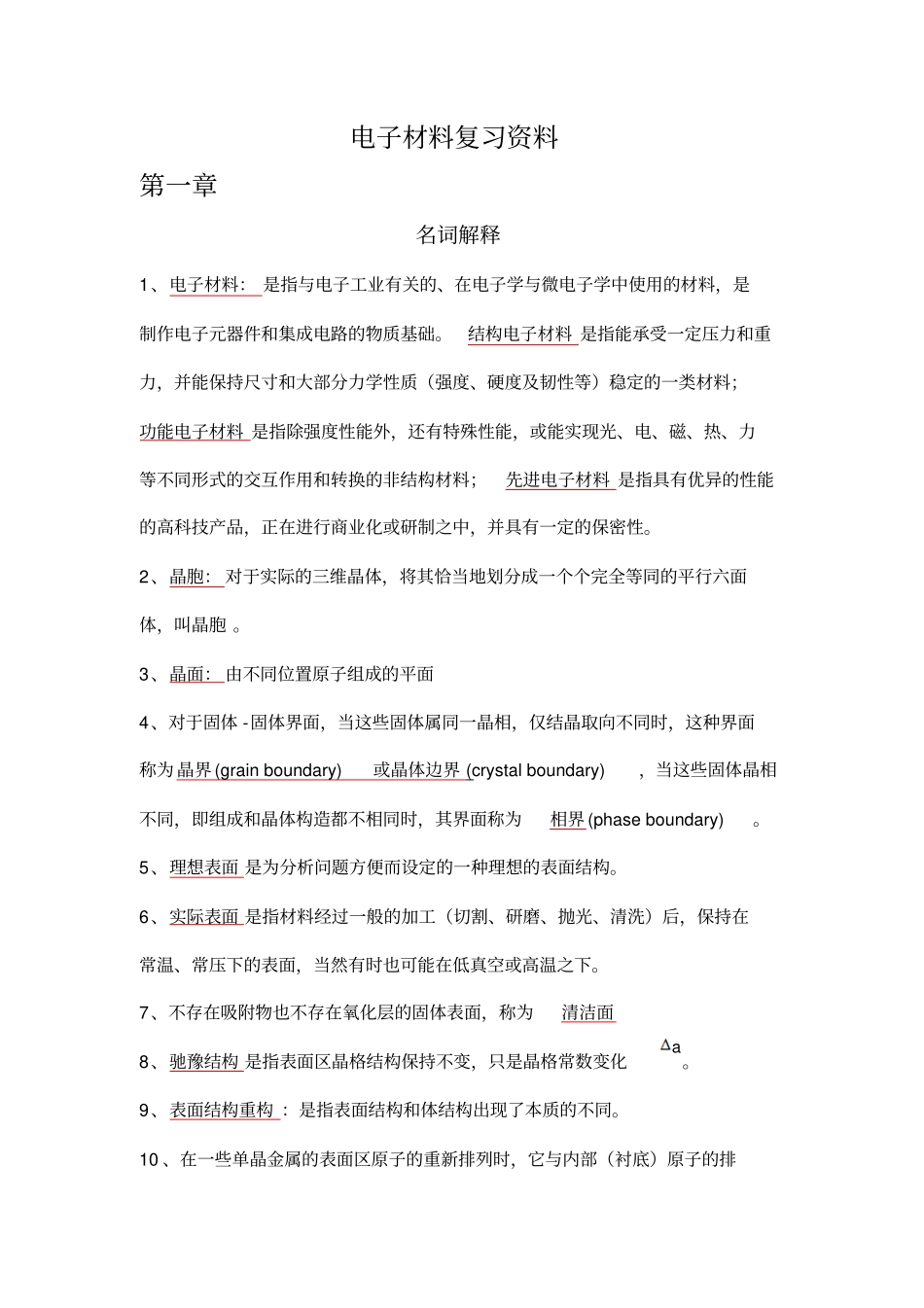

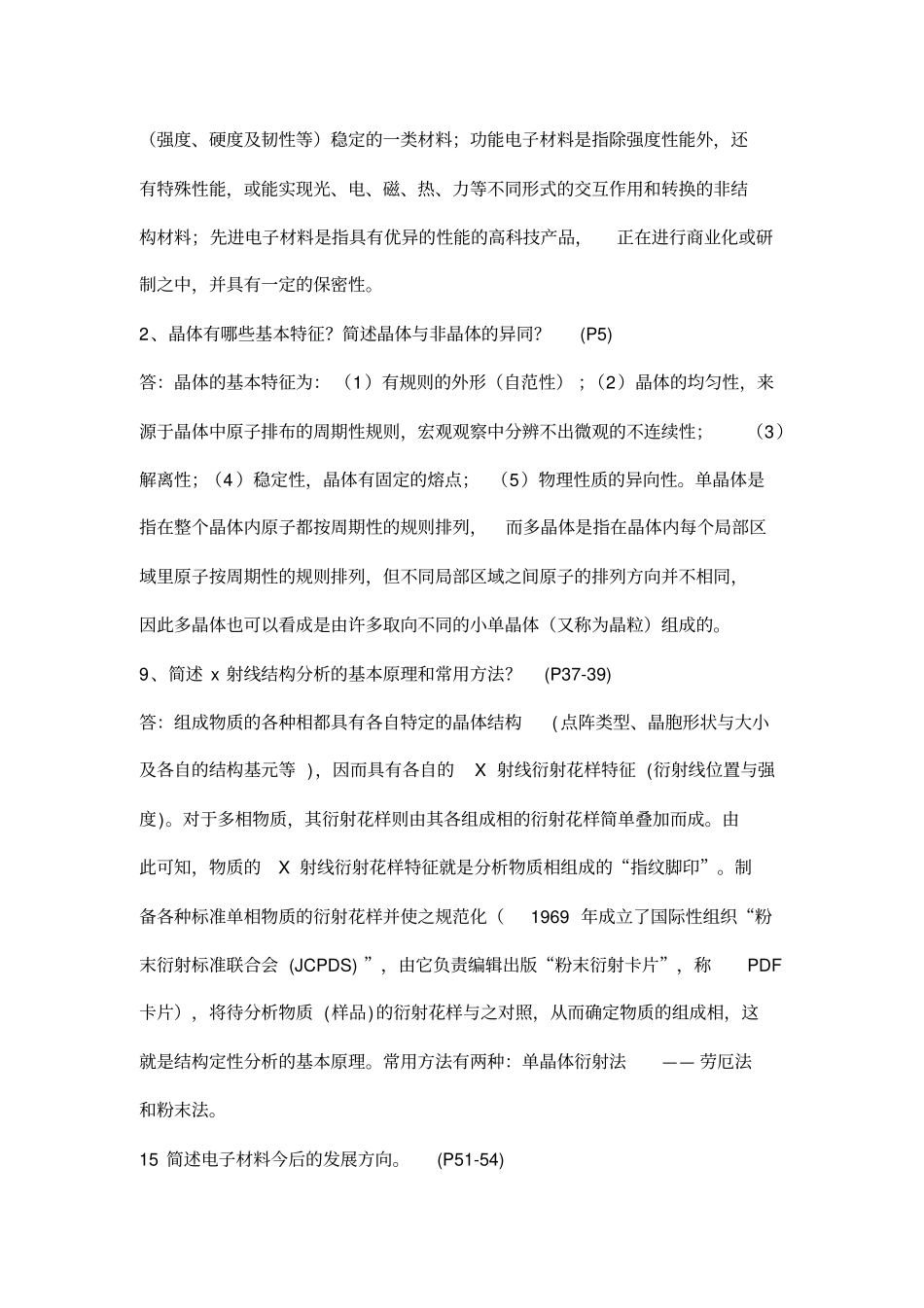

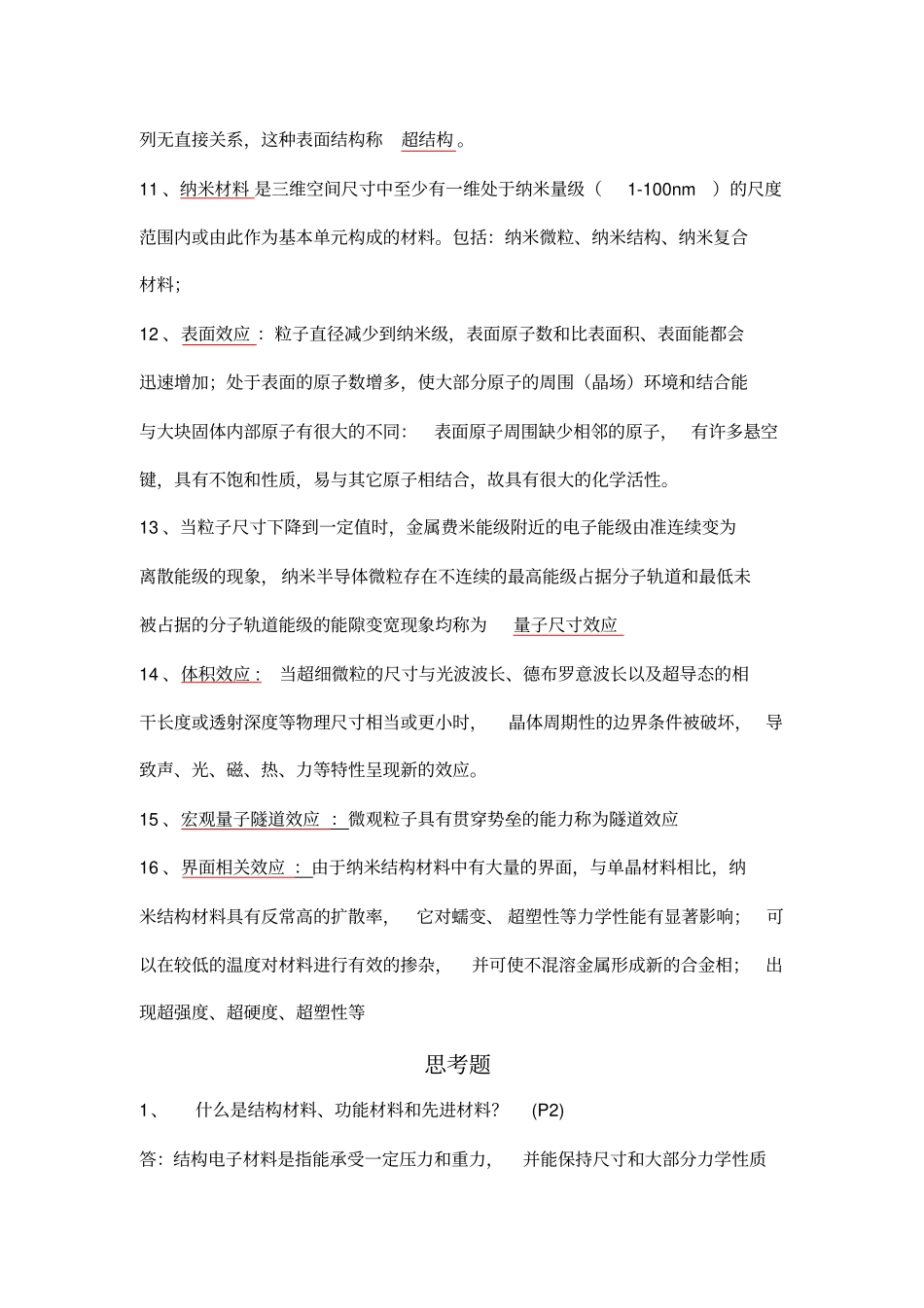

电子材料复习资料第一章名词解释1、电子材料：是指与电子工业有关的、在电子学与微电子学中使用的材料，是制作电子元器件和集成电路的物质基础。结构电子材料是指能承受一定压力和重力，并能保持尺寸和大部分力学性质（强度、硬度及韧性等）稳定的一类材料；功能电子材料是指除强度性能外，还有特殊性能，或能实现光、电、磁、热、力等不同形式的交互作用和转换的非结构材料；先进电子材料是指具有优异的性能的高科技产品，正在进行商业化或研制之中，并具有一定的保密性。2、晶胞：对于实际的三维晶体，将其恰当地划分成一个个完全等同的平行六面体，叫晶胞。3、晶面：由不同位置原子组成的平面4、对于固体-固体界面，当这些固体属同一晶相，仅结晶取向不同时，这种界面称为晶界(grainboundary)或晶体边界(crystalboundary)，当这些固体晶相不同，即组成和晶体构造都不相同时，其界面称为相界(phaseboundary)。5、理想表面是为分析问题方便而设定的一种理想的表面结构。6、实际表面是指材料经过一般的加工（切割、研磨、抛光、清洗）后，保持在常温、常压下的表面，当然有时也可能在低真空或高温之下。7、不存在吸附物也不存在氧化层的固体表面，称为清洁面8、驰豫结构是指表面区晶格结构保持不变，只是晶格常数变化。9、表面结构重构：是指表面结构和体结构出现了本质的不同。10、在一些单晶金属的表面区原子的重新排列时，它与内部（衬底）原子的排a列无直接关系，这种表面结构称超结构。11、纳米材料是三维空间尺寸中至少有一维处于纳米量级（1-100nm）的尺度范围内或由此作为基本单元构成的材料。包括：纳米微粒、纳米结构、纳米复合材料；12、表面效应：粒子直径减少到纳米级，表面原子数和比表面积、表面能都会迅速增加；处于表面的原子数增多，使大部分原子的周围（晶场）环境和结合能与大块固体内部原子有很大的不同：表面原子周围缺少相邻的原子，有许多悬空键，具有不饱和性质，易与其它原子相结合，故具有很大的化学活性。13、当粒子尺寸下降到一定值时，金属费米能级附近的电子能级由准连续变为离散能级的现象，纳米半导体微粒存在不连续的最高能级占据分子轨道和最低未被占据的分子轨道能级的能隙变宽现象均称为量子尺寸效应14、体积效应:当超细微粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理尺寸相当或更小时，晶体周期性的边界条件被破坏，导致声、光、磁、热、力等特性呈现新的效应。15、宏观量子隧道效应：微观粒子具有贯穿势垒的能力称为隧道效应16、界面相关效应：由于纳米结构材料中有大量的界面，与单晶材料相比，纳米结构材料具有反常高的扩散率，它对蠕变、超塑性等力学性能有显著影响；可以在较低的温度对材料进行有效的掺杂，并可使不混溶金属形成新的合金相；出现超强度、超硬度、超塑性等思考题1、什么是结构材料、功能材料和先进材料？(P2)答：结构电子材料是指能承受一定压力和重力，并能保持尺寸和大部分力学性质（强度、硬度及韧性等）稳定的一类材料；功能电子材料是指除强度性能外，还有特殊性能，或能实现光、电、磁、热、力等不同形式的交互作用和转换的非结构材料；先进电子材料是指具有优异的性能的高科技产品，正在进行商业化或研制之中，并具有一定的保密性。2、晶体有哪些基本特征？简述晶体与非晶体的异同？(P5)答：晶体的基本特征为：（1）有规则的外形（自范性）；（2）晶体的均匀性，来源于晶体中原子排布的周期性规则，宏观观察中分辨不出微观的不连续性；（3）解离性；（4）稳定性，晶体有固定的熔点；（5）物理性质的异向性。单晶体是指在整个晶体内原子都按周期性的规则排列，而多晶体是指在晶体内每个局部区域里原子按周期性的规则排列，但不同局部区域之间原子的排列方向并不相同，因此多晶体也可以看成是由许多取向不同的小单晶体（又称为晶粒）组成的。9、简述x射线结构分析的基本原理和常用方法？(P37-39)答：组成物质的各种相都具有各自特定的晶体结构(点阵类型、晶胞形状与大小及各自的结构基元等)，因而具有各自的X射线衍射花样特征(衍射线位置与强度)。对于多相物质，其衍射花样则由其各组成...
