电子测量技术试验指导书VIP免费

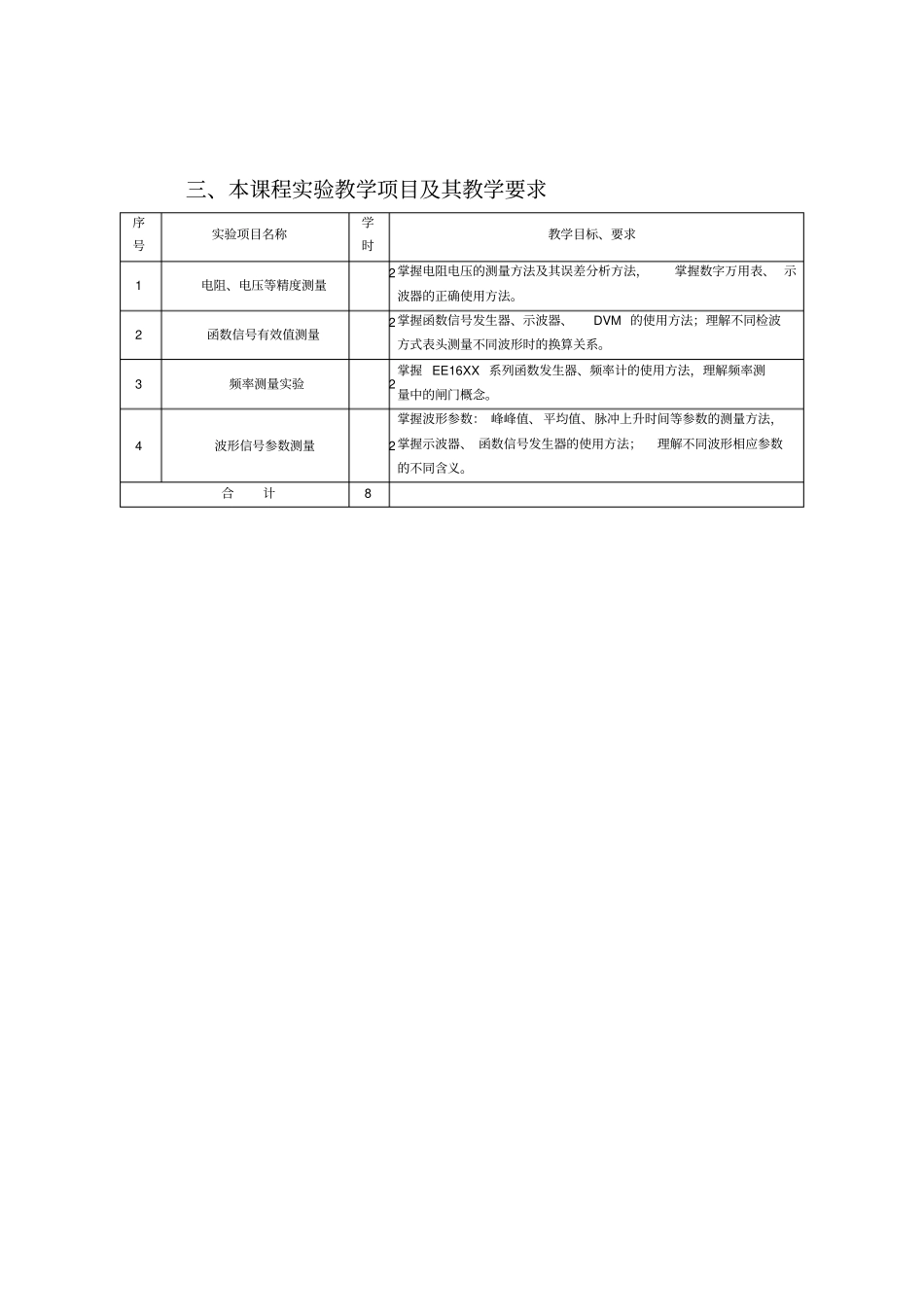

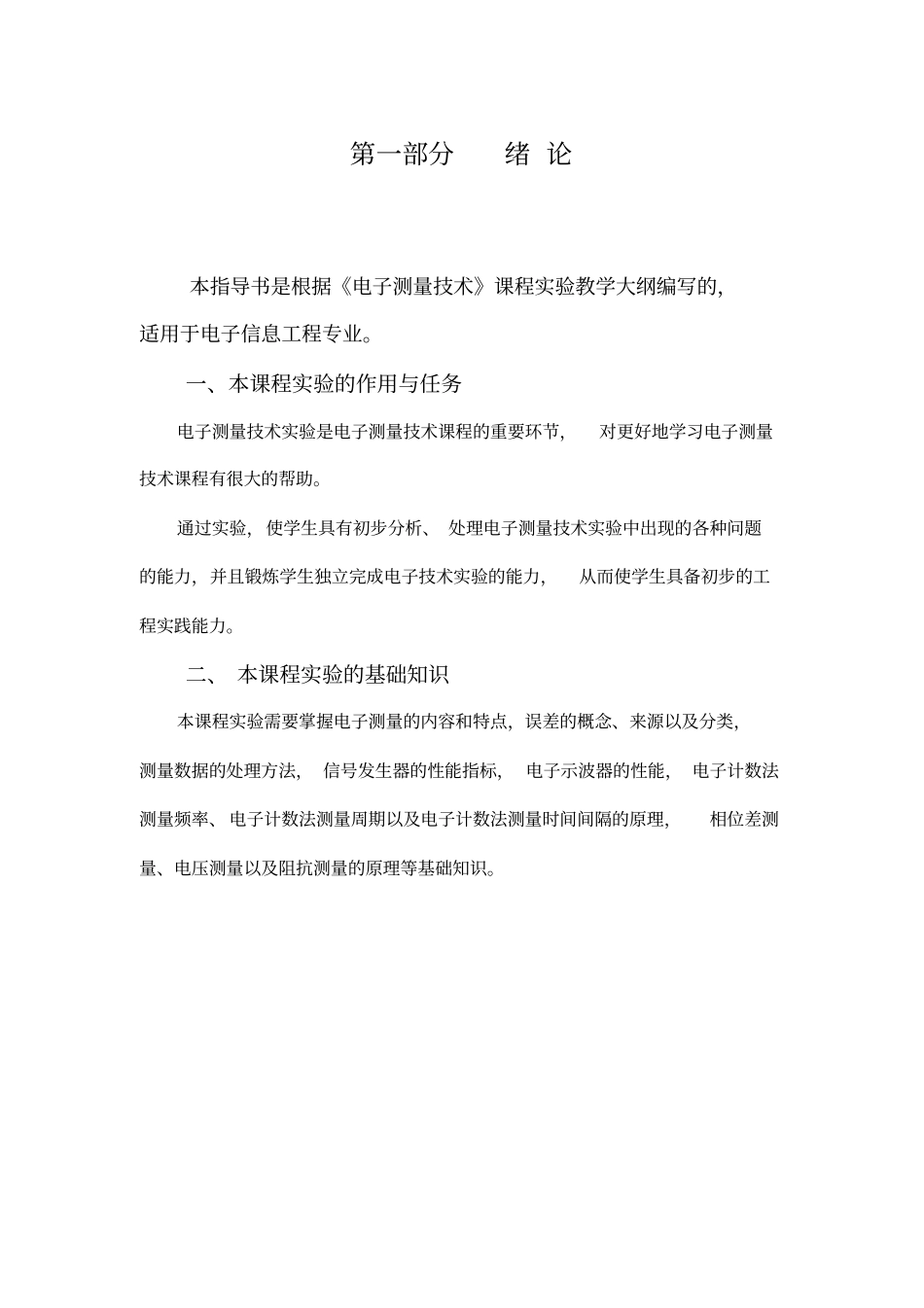

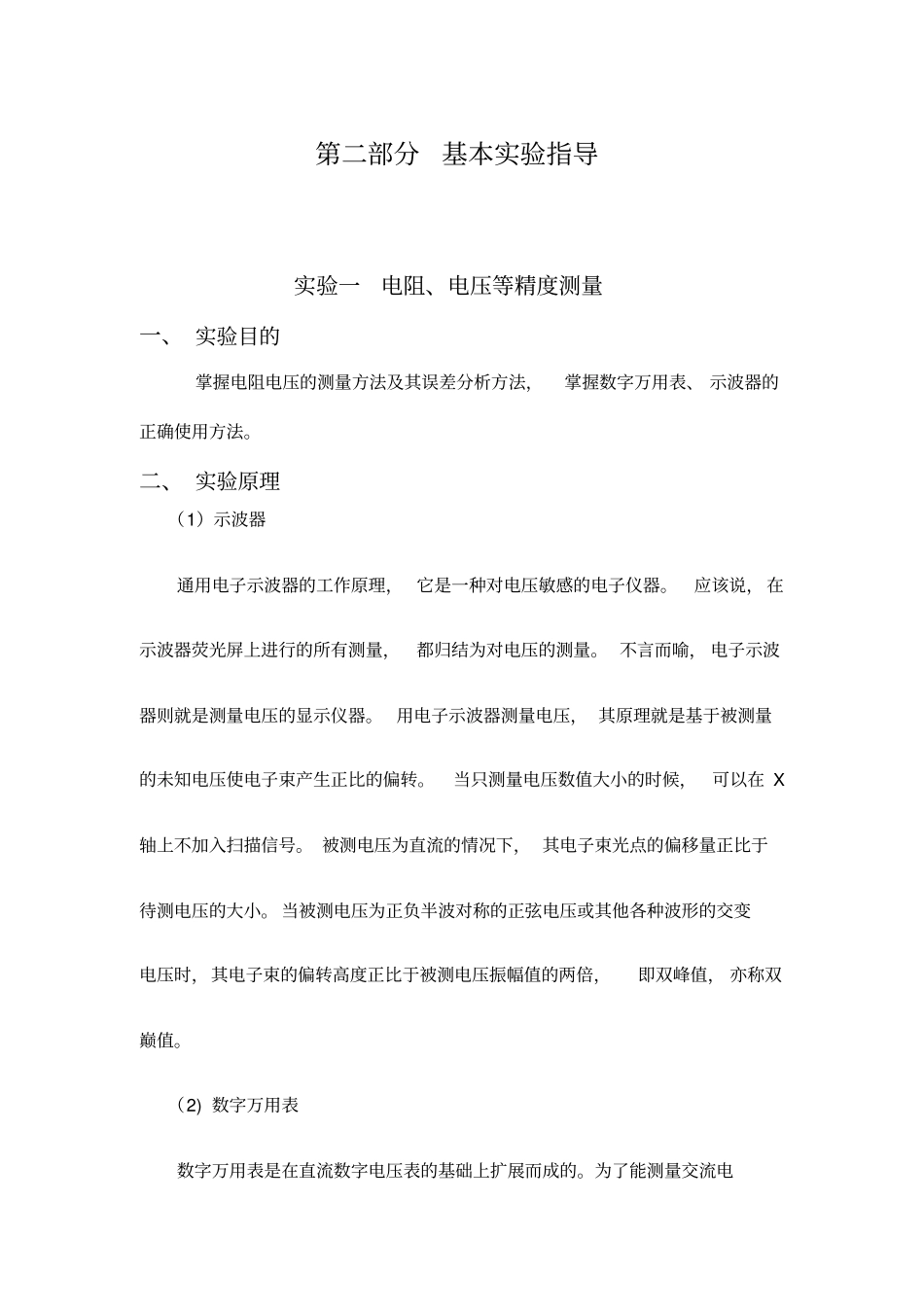

第一部分绪论本指导书是根据《电子测量技术》课程实验教学大纲编写的，适用于电子信息工程专业。一、本课程实验的作用与任务电子测量技术实验是电子测量技术课程的重要环节，对更好地学习电子测量技术课程有很大的帮助。通过实验，使学生具有初步分析、处理电子测量技术实验中出现的各种问题的能力，并且锻炼学生独立完成电子技术实验的能力，从而使学生具备初步的工程实践能力。二、本课程实验的基础知识本课程实验需要掌握电子测量的内容和特点，误差的概念、来源以及分类，测量数据的处理方法，信号发生器的性能指标，电子示波器的性能，电子计数法测量频率、电子计数法测量周期以及电子计数法测量时间间隔的原理，相位差测量、电压测量以及阻抗测量的原理等基础知识。三、本课程实验教学项目及其教学要求序号实验项目名称学时教学目标、要求1电阻、电压等精度测量2掌握电阻电压的测量方法及其误差分析方法，掌握数字万用表、示波器的正确使用方法。2函数信号有效值测量2掌握函数信号发生器、示波器、DVM的使用方法；理解不同检波方式表头测量不同波形时的换算关系。3频率测量实验2掌握EE16XX系列函数发生器、频率计的使用方法，理解频率测量中的闸门概念。4波形信号参数测量2掌握波形参数：峰峰值、平均值、脉冲上升时间等参数的测量方法，掌握示波器、函数信号发生器的使用方法；理解不同波形相应参数的不同含义。合计8第二部分基本实验指导实验一电阻、电压等精度测量一、实验目的掌握电阻电压的测量方法及其误差分析方法，掌握数字万用表、示波器的正确使用方法。二、实验原理（1）示波器通用电子示波器的工作原理，它是一种对电压敏感的电子仪器。应该说，在示波器荧光屏上进行的所有测量，都归结为对电压的测量。不言而喻，电子示波器则就是测量电压的显示仪器。用电子示波器测量电压，其原理就是基于被测量的未知电压使电子束产生正比的偏转。当只测量电压数值大小的时候，可以在X轴上不加入扫描信号。被测电压为直流的情况下，其电子束光点的偏移量正比于待测电压的大小。当被测电压为正负半波对称的正弦电压或其他各种波形的交变电压时，其电子束的偏转高度正比于被测电压振幅值的两倍，即双峰值，亦称双巅值。（2)数字万用表数字万用表是在直流数字电压表的基础上扩展而成的。为了能测量交流电压、电流、电阻、电容、二极管正向压降、晶体管放大系数等电量，必须增加相应的转换器，将被测电量转换成直流电压信号，再由A/D转换器转换成数字量，并以数字形式显示出来。数字万用表的基本结构如下图所示。它由功能转换器、A/D转换器、LCD显示器（液晶显示器）、电源和功能/量程转换开关等构成。我们所用的数字万用表是三位半的，即就是说满度为2000，数字显示最大值为1999。三、主要仪器及耗材DT890C+型数字万用表；YB5400型示波器。四、实验内容与步骤用DMM中的DVM对标称值为1k，1.5k两种电阻测量10次。用DVM与示波器对标称值为1.5V的干电池测量10次，记录下各次测量值（4位有效数字）。五、数据处理与分析对所记录的等精度测量结果进行数据处理，并填写下表：测量结果表达式：X=X3X(X:10次测量结果的平均值；3X：X的边界误差)。要求结果保留三位有效数字。A）1K、1.5K电阻测量结果次数被测电阻一二三四五六七八九十X1K1.5KB）1.5V干电池电压的测量结果次数测量仪器一二三四五六七八九十XDVM示波器六、实验注意事项使用示波器测直流电压时，应注意：a.定量观测波形时，应尽量在屏幕的中心区域进行，以减少测量误差；b.被测信号电压（直流加交流峰值）的数值不应超过示波器允许的最大输入电压；c.调节各种开关、旋钮时，不要过分用力，以免损坏；d.探头和示波器应配套使用，不用互换，否则可能导致误差或波形失真。七、思考题(1）DVM是几位表？(2）测量直流电压时，用示波器测得的精度高，还是用DVM测得的精度高？试说明各自的误差来源。实验二函数信号有效值测量一、实验目的掌握函数信号发生器、示波器、DVM的使用方法；理解不同检波方式表头测量不同波形时的换算关系。二、实验原理函数发生器常用电路的组成框图如下图所示。它主要由正、负电流源，电流开关，时基电容...
