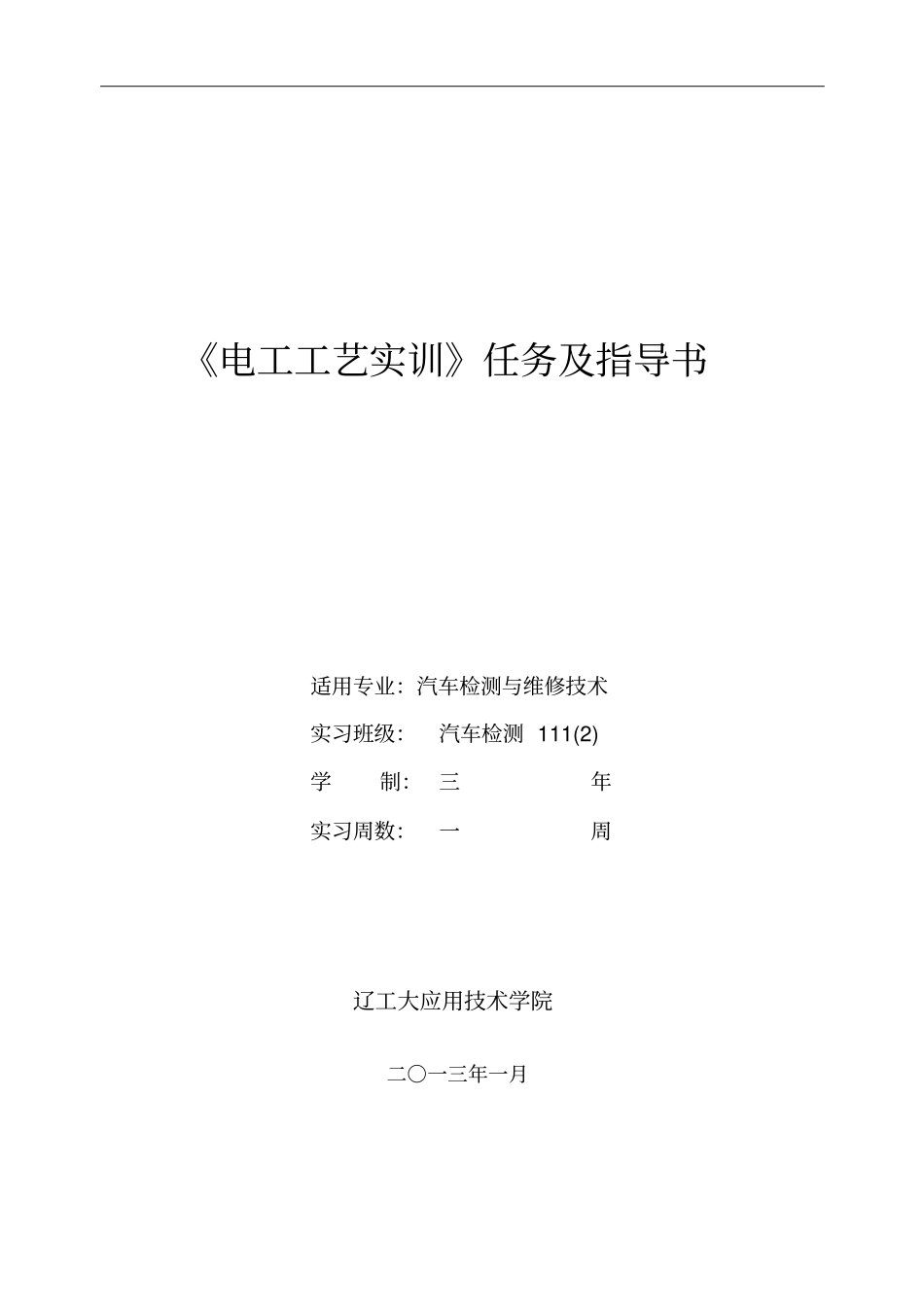

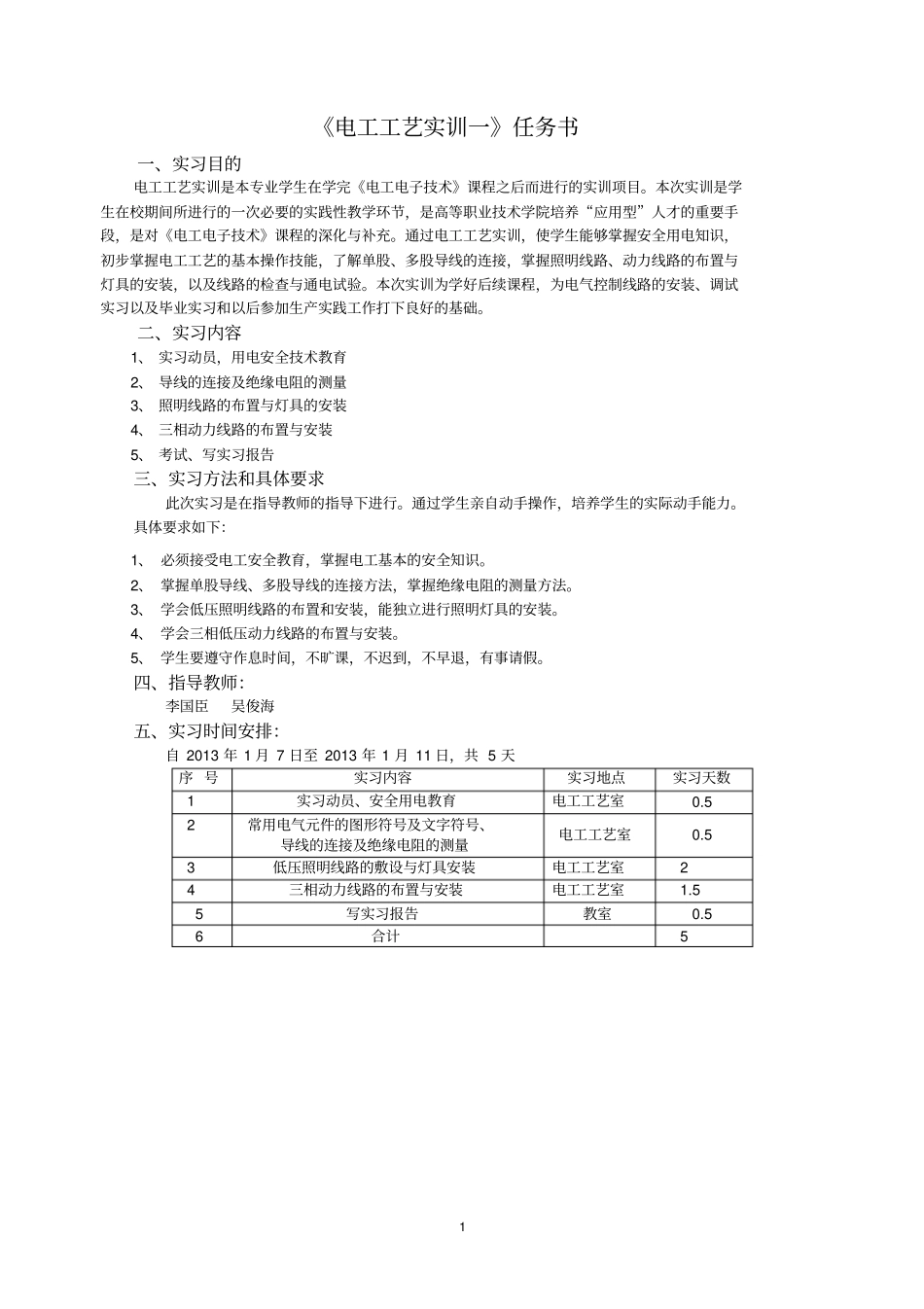

《电工工艺实训》任务及指导书适用专业：汽车检测与维修技术实习班级：汽车检测111(2)学制：三年实习周数：一周辽工大应用技术学院二○一三年一月1《电工工艺实训一》任务书一、实习目的电工工艺实训是本专业学生在学完《电工电子技术》课程之后而进行的实训项目。本次实训是学生在校期间所进行的一次必要的实践性教学环节，是高等职业技术学院培养“应用型”人才的重要手段，是对《电工电子技术》课程的深化与补充。通过电工工艺实训，使学生能够掌握安全用电知识，初步掌握电工工艺的基本操作技能，了解单股、多股导线的连接，掌握照明线路、动力线路的布置与灯具的安装，以及线路的检查与通电试验。本次实训为学好后续课程，为电气控制线路的安装、调试实习以及毕业实习和以后参加生产实践工作打下良好的基础。二、实习内容1、实习动员，用电安全技术教育2、导线的连接及绝缘电阻的测量3、照明线路的布置与灯具的安装4、三相动力线路的布置与安装5、考试、写实习报告三、实习方法和具体要求此次实习是在指导教师的指导下进行。通过学生亲自动手操作，培养学生的实际动手能力。具体要求如下：1、必须接受电工安全教育，掌握电工基本的安全知识。2、掌握单股导线、多股导线的连接方法，掌握绝缘电阻的测量方法。3、学会低压照明线路的布置和安装，能独立进行照明灯具的安装。4、学会三相低压动力线路的布置与安装。5、学生要遵守作息时间，不旷课，不迟到，不早退，有事请假。四、指导教师：李国臣吴俊海五、实习时间安排：自2013年1月7日至2013年1月11日，共5天序号实习内容实习地点实习天数1实习动员、安全用电教育电工工艺室0.52常用电气元件的图形符号及文字符号、导线的连接及绝缘电阻的测量电工工艺室0.53低压照明线路的敷设与灯具安装电工工艺室24三相动力线路的布置与安装电工工艺室1.55写实习报告教室0.56合计52《电工工艺实训一》指导书课程一安全用电知识一、触电的形式及触电急救知识1．电流对人体的伤害外部的电流经过人体，造成人体器官组织损伤，甚至死亡，称为触电。它有两种类型，即电击和电伤。电击是指电流通过人体内部，对人体内脏及神经系统造成破坏直至死亡；电伤是指电流通过人体外部表皮造成局部伤害。在触电事故中，电击和电伤常会同时发生。触电的伤害程度与通过人体电流的大小、流过的途径、持续的时间、电流的种类、交流电的频率及人体的健康状况等因素有关，其中以通过人体电流的大小对触电者的伤害程度起决定性作用。人体对触电电流的反应，如表1-1所示。表1-1电流对人体的影响电流/mA交流电（50Hz）直流电通电时间人体反应人体反应0~0.5连续无感觉无感觉0.5~5连续有麻刺、疼痛感、无痉挛无感觉5~10数分钟内痉挛、剧痛，但可摆脱电源有针刺、压迫及灼热感10~30数分钟内迅速麻痹，呼吸困难，不能自由压痛、刺痛，灼热强烈、有抽搐30~50数秒至数分钟心跳不规则，昏迷，强烈痉挛感觉强烈，有剧痛痉挛50~100超过3s心室颤动，呼吸麻痹，心脏麻痹而停跳剧痛，强烈痉挛，呼吸困难或麻痹2．安全电压由于触电时对人体的危害性极大，为了保障人的生命安全，使触电者能够自行脱离电源，因此各国都规定了安全操作电压。安全电压是为了防止触电事故而采用的由特定电源的电压系列。其供电要求实行输出与输入电路的隔离，与其他电气系统的隔离。我国规定的安全电压：（1）42伏（空载上限小于等于50伏）可供有触电危险的场所使用的手持式电动工具等场合下使用。（2）36伏（空载上限小于等于43伏），可在矿井、多导电粉尘等场所使用的行灯等场合下使用。（3）24伏、12伏、6伏（空载上限分别小于或等于29伏、15伏、8伏）三档可供某些人体可能偶然触及的带电体的设备选用。在大型锅炉内工作、金属容器内工作或者在发器内工作，为了确保人身安全一定要使用12伏或6伏低压行灯。当电气设备采用24伏以上安全电压时，必须采取防止直接接触带电体的。其电路必须与大地绝缘。3．触电的原因、形式从电流对人体的伤害中可看出，必须安全用电，并且应该以预防为主。为了最大限度地减少触电事故的发生，应从实际出发分析触电的原因与形式，并针对不同情况提出预防措施。（1）触电...
