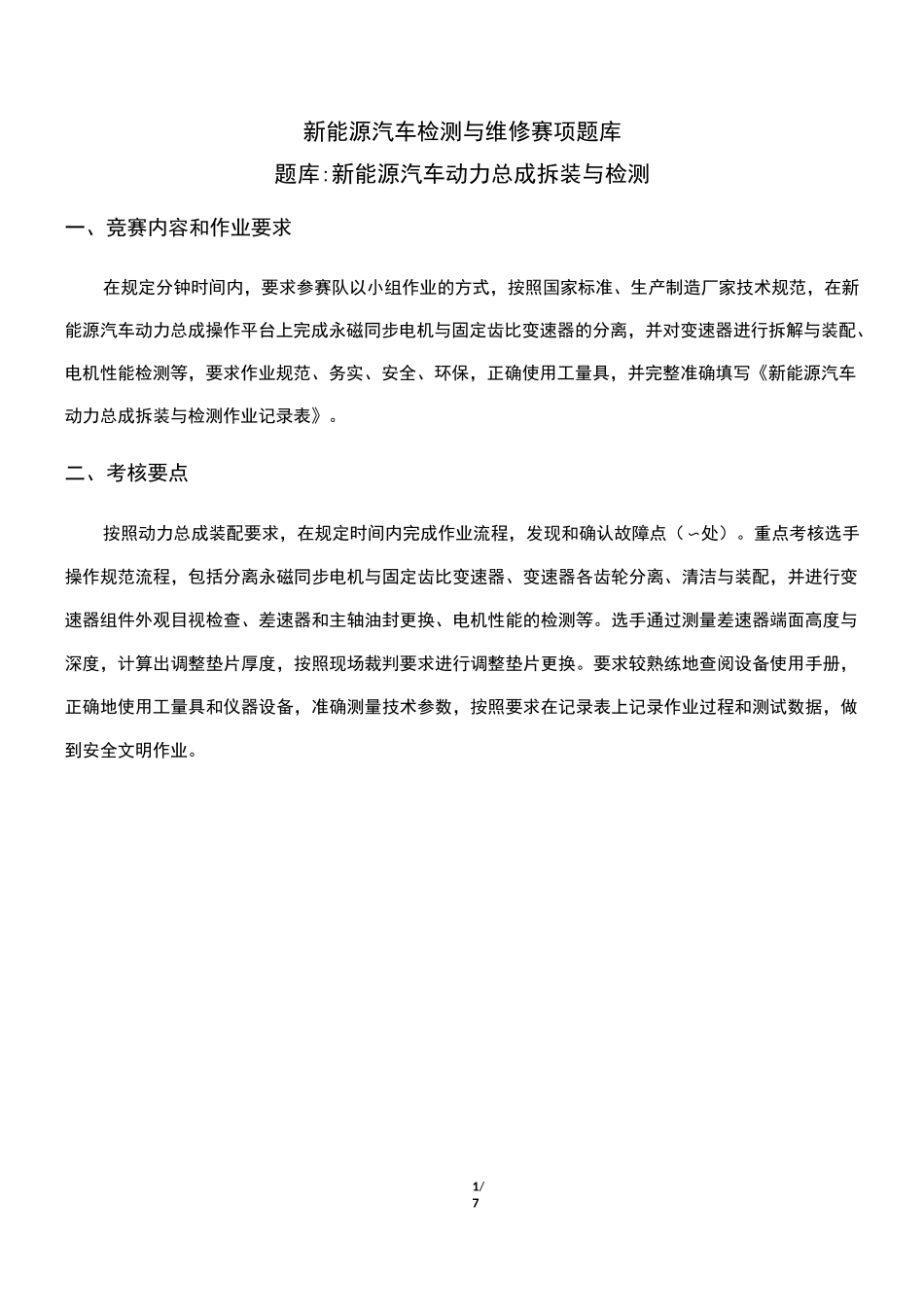

1/7新能源汽车检测与维修赛项题库题库:新能源汽车动力总成拆装与检测一、竞赛内容和作业要求在规定分钟时间内，要求参赛队以小组作业的方式，按照国家标准、生产制造厂家技术规范，在新能源汽车动力总成操作平台上完成永磁同步电机与固定齿比变速器的分离，并对变速器进行拆解与装配、电机性能检测等，要求作业规范、务实、安全、环保，正确使用工量具，并完整准确填写《新能源汽车动力总成拆装与检测作业记录表》。二、考核要点按照动力总成装配要求，在规定时间内完成作业流程，发现和确认故障点（〜处）。重点考核选手操作规范流程，包括分离永磁同步电机与固定齿比变速器、变速器各齿轮分离、清洁与装配，并进行变速器组件外观目视检查、差速器和主轴油封更换、电机性能的检测等。选手通过测量差速器端面高度与深度，计算出调整垫片厚度，按照现场裁判要求进行调整垫片更换。要求较熟练地查阅设备使用手册，正确地使用工量具和仪器设备，准确测量技术参数，按照要求在记录表上记录作业过程和测试数据，做到安全文明作业。2/7三、新能源汽车动力总成拆装与检测竞赛样题2019年全国职业院校技能大赛中职组新能源汽车检测与维修赛项选手作业记录表竞赛模块：新能源汽车动力总成拆装与检测竞赛日期：年月日竞赛场次.竞赛丄位.选手身份加密号：竞赛用时：分秒序号项目配分实际得分作业过程记录现场裁判（签字）评分裁判（签字）核分裁判（签字）裁判长（签字）裁判须知：主副裁判独立评分；使用规定签字笔书写;扣分栏不得空白,未扣分填"”，扣分填负值；选手未完成作业需扣分并备注“未完成”；修改须签字确认。3/7、变速箱组件外观目视检查状态记录合格不合格处理意见齿轮轮系转动主轴齿轮副轴齿轮副轴齿轮差速器组件后箱体轴承外圈主轴前轴承内外圈差速器油封主轴油封注：根据检查结果填写合格打“V”或不合格打“X”，处理意见：正常打“V”，若不正常请标注出维修方案（维修、更换、调整）。、三轴轴调整垫片厚度计算与选择单位:测量对象测量数据测量数据测量数据平均值测量模式差速器组件咼度后箱体轴承孔底深度三轴轴调整垫片厚度结果判定与处理注：测量值保留不少于小数点后位；结果判断及处理栏内仅需根据检查结果：正常打“V”；若不正常给出维修方案（维修、更换、调整），并向裁判请示调整后的垫片。4/7、驱动电机性能测试序号测试项目技术要求结果判定1外观电机表面不应有锈蚀、碰伤、划痕，涂覆层不应有剥落，紧固件连接牢固，接线端完整无损电机铭牌标识清楚，字迹清晰'，符合要求1、工作电压：、最大功率：标识、最高转速：4、防护等级：、绝缘等级：、型号：、最大转矩：空转检杳无定转子相擦或异响4冷却回路密封性标准要求：标准要求：壳壳冷态绝缘电兆欧表电压等级：壳阻标准要求：温度传感器温度传感器兆欧表电压等级：温度传感器绕组短路检查测试条件：使用专用量具进行绕组间的电阻测量绕组断路检查测试条件：使用专用工具转动电机，通过专用量具测量电机绕组间的电压旋变传感器标准要求：1+4Q正弦绕组阻值检标准要求：1+4Q余弦查标准要求：+Q励磁温度传感器阻值检杳标准要求：10°C40°C温度下，004Q〜1Q注：结果判定栏内仅需根据检查结果：正常打“V”；若不正常给出维修方案（维修、更换、调整）。、故障部位归纳故障部位故障部位5/7现场职业素养考核要点、元件拆卸（满分分）序号作业内容评分要点（各竞赛环节漏项或累计最多扣相应配分）配分扣分判罚依据场地准备□未检查设置隔离栏、安全警示牌；□未检查灭火器压力值（水基、干粉）；检查防护套装□未检查绝缘手套□未检查防电池电解液酸碱性手套、护目镜、安全帽；□未穿戴绝缘鞋（进入工位前提前穿戴好）；检查工具套装□未进行数字绝缘测试仪检查；□未选择四点检测绝缘垫绝缘性；□未进行接地电阻测试仪检查；□未检查数字万用表的电阻量程（校零）；分离变速箱体和电机总成□未分离变速箱与电机；□未将润滑油排放干净；□未检查润滑油是否排放干净；分解变速箱体□未交错拧开螺栓；□未将后箱体与前箱体分离；拆卸差速器组件□未拆卸差速器组件；拆卸副轴组彳牛□未拆卸副轴轴承固定挡板；□未取下...
