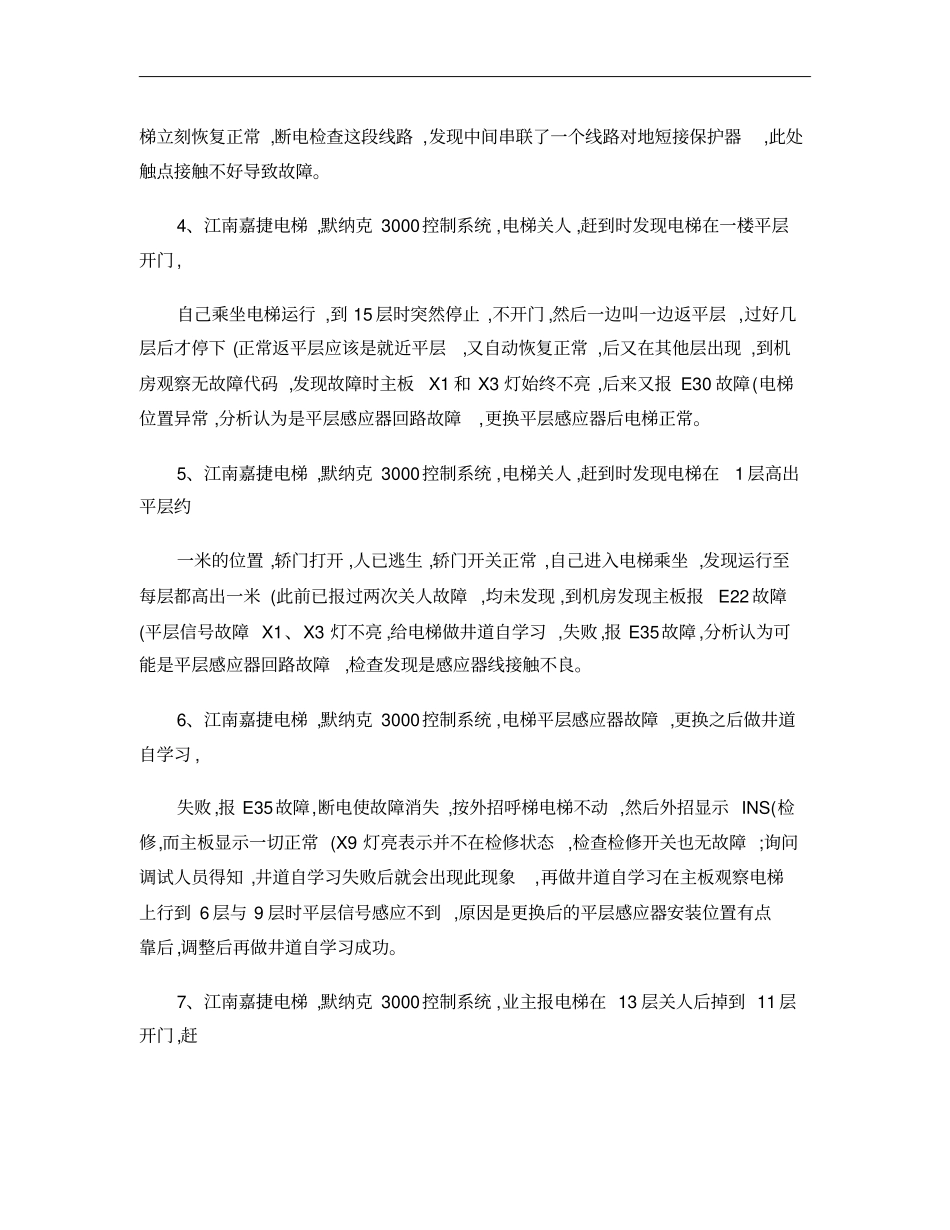

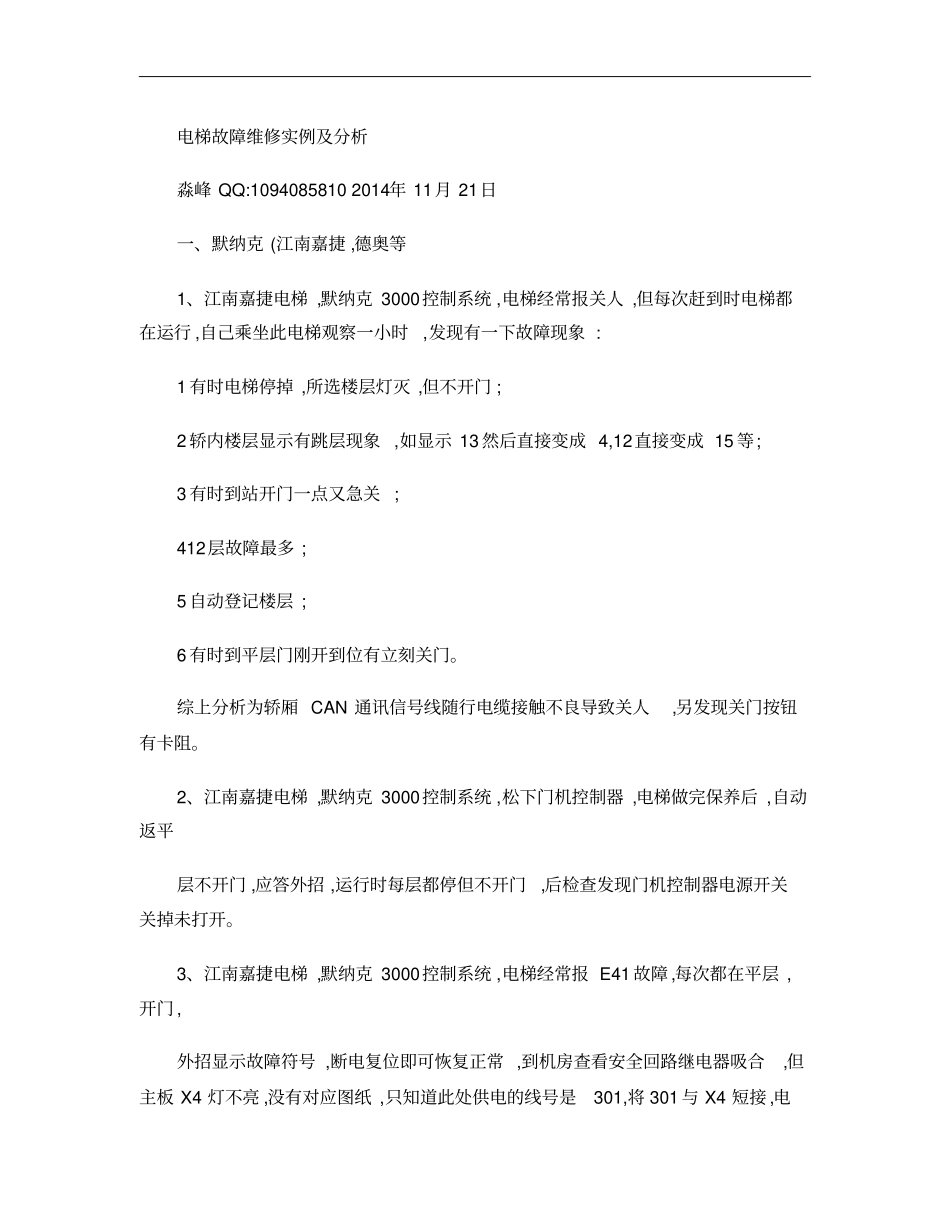

电梯故障维修实例及分析淼峰QQ:10940858102014年11月21日一、默纳克(江南嘉捷,德奥等1、江南嘉捷电梯,默纳克3000控制系统,电梯经常报关人,但每次赶到时电梯都在运行,自己乘坐此电梯观察一小时,发现有一下故障现象:1有时电梯停掉,所选楼层灯灭,但不开门;2轿内楼层显示有跳层现象,如显示13然后直接变成4,12直接变成15等;3有时到站开门一点又急关;412层故障最多;5自动登记楼层;6有时到平层门刚开到位有立刻关门。综上分析为轿厢CAN通讯信号线随行电缆接触不良导致关人,另发现关门按钮有卡阻。2、江南嘉捷电梯,默纳克3000控制系统,松下门机控制器,电梯做完保养后,自动返平层不开门,应答外招,运行时每层都停但不开门,后检查发现门机控制器电源开关关掉未打开。3、江南嘉捷电梯,默纳克3000控制系统,电梯经常报E41故障,每次都在平层,开门,外招显示故障符号,断电复位即可恢复正常,到机房查看安全回路继电器吸合,但主板X4灯不亮,没有对应图纸,只知道此处供电的线号是301,将301与X4短接,电梯立刻恢复正常,断电检查这段线路,发现中间串联了一个线路对地短接保护器,此处触点接触不好导致故障。4、江南嘉捷电梯,默纳克3000控制系统,电梯关人,赶到时发现电梯在一楼平层开门,自己乘坐电梯运行,到15层时突然停止,不开门,然后一边叫一边返平层,过好几层后才停下(正常返平层应该是就近平层,又自动恢复正常,后又在其他层出现,到机房观察无故障代码,发现故障时主板X1和X3灯始终不亮,后来又报E30故障(电梯位置异常,分析认为是平层感应器回路故障,更换平层感应器后电梯正常。5、江南嘉捷电梯,默纳克3000控制系统,电梯关人,赶到时发现电梯在1层高出平层约一米的位置,轿门打开,人已逃生,轿门开关正常,自己进入电梯乘坐,发现运行至每层都高出一米(此前已报过两次关人故障,均未发现,到机房发现主板报E22故障(平层信号故障X1、X3灯不亮,给电梯做井道自学习,失败,报E35故障,分析认为可能是平层感应器回路故障,检查发现是感应器线接触不良。6、江南嘉捷电梯,默纳克3000控制系统,电梯平层感应器故障,更换之后做井道自学习,失败,报E35故障,断电使故障消失,按外招呼梯电梯不动,然后外招显示INS(检修,而主板显示一切正常(X9灯亮表示并不在检修状态,检查检修开关也无故障;询问调试人员得知,井道自学习失败后就会出现此现象,再做井道自学习在主板观察电梯上行到6层与9层时平层信号感应不到,原因是更换后的平层感应器安装位置有点靠后,调整后再做井道自学习成功。7、江南嘉捷电梯,默纳克3000控制系统,业主报电梯在13层关人后掉到11层开门,赶到时电梯正常运行;后又报在11层关人亦未发现故障;自己乘坐此电梯上行,上至12层门区停车,不开门,内招楼层显示13,外招显示12,断定是随行电缆CAN通讯信号线接触不良,跨接之后电梯正常。8、江南嘉捷电梯,默纳克3000控制系统,电梯报E38故障,外招显示故障符号,平层开门,断电后故障消失,快慢车均不动,抱闸打不开,然后又报E38故障,检查编码器安装接线紧固,怀疑是抱闸问题,溜车判断机械正常,检查主板各指令灯均无异常,确认是线路问题,依图纸查出是控制柜内接线桩ZQ2抱闸线接线松动。9、江南嘉捷电梯,默纳克3000控制系统,电梯外招无显示,到机房查看是安全回路空气开关跳闸,送上之后仍不可走车,厅门锁不通,打检修,短接厅门后此闸又跳下,此时电梯在顶层,盘车上轿顶发现该层厅门重锤钢丝绳出槽碰到厅门锁触点,门锁一接通就会出现门锁线路对地短接故障而跳闸。10、江南嘉捷电梯,默纳克3000控制系统,无机房2层2站,电梯进水致轿顶板、指令板、轿厢显示板故障,更换以上配件并做井道自学习成功后,电梯从2层下1层时正常,到1层平层不开门,然后一边叫一边以检修速度上到2层平层开门,主板无故障,检查各行程开关及平层感应器回路都正常,怀疑是随行电缆CAN通讯线接触不良,跨接后故障依旧,询问得知是井道自学习可能没有成功。将下限位开关短接,检修下行至撞到下极限,短接安全回路,重做井道自学习,完成后,电梯恢复正常运行。11、江南嘉捷电梯,默纳克3000控制系统,5层5站,电梯下行至1层时,时有不平层现象,比平层高出30MM左右,其他楼层一切正常,检查隔磁板无异常;因1层是底层,怀疑和下行程开关有关,到机房观察...
