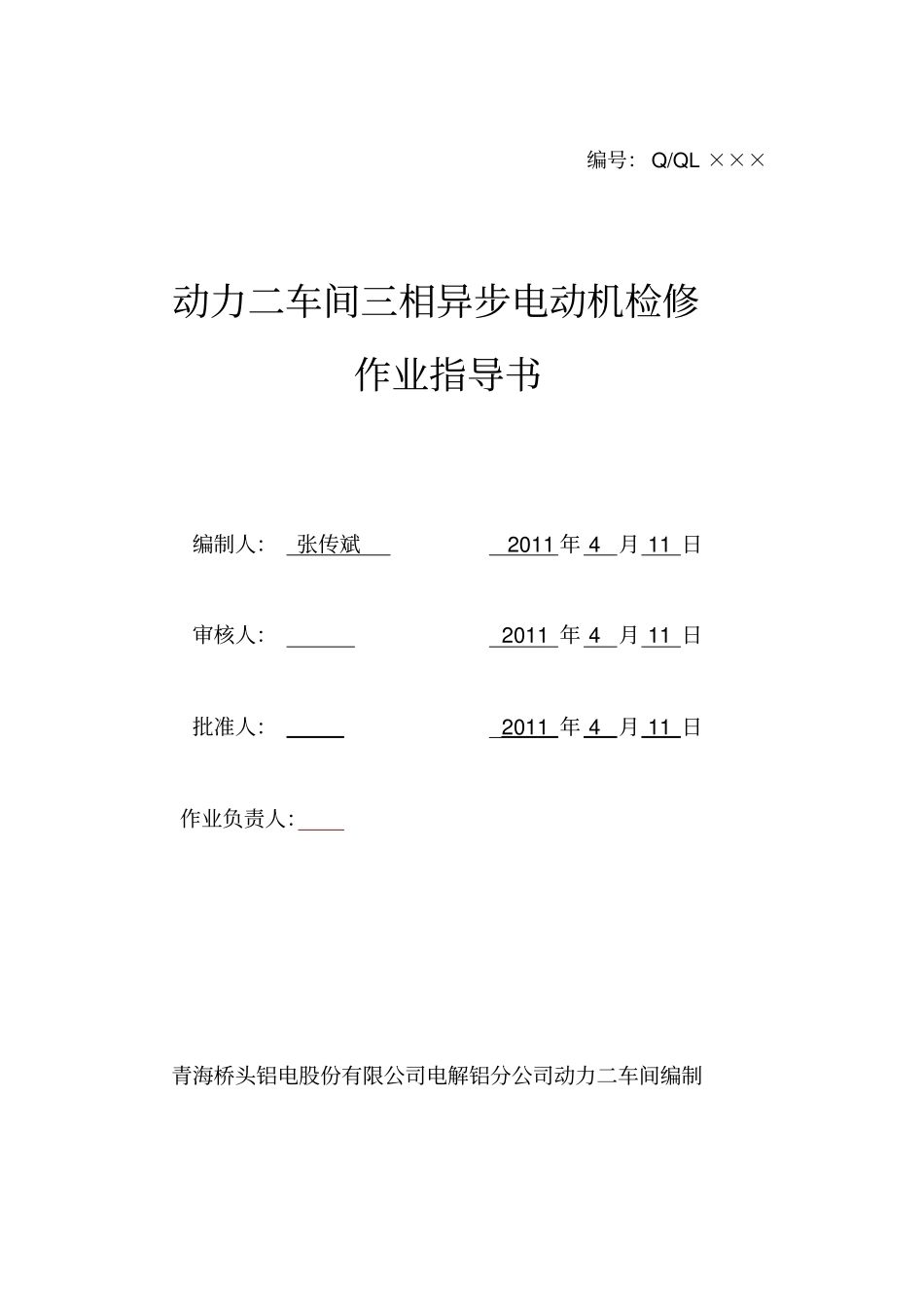

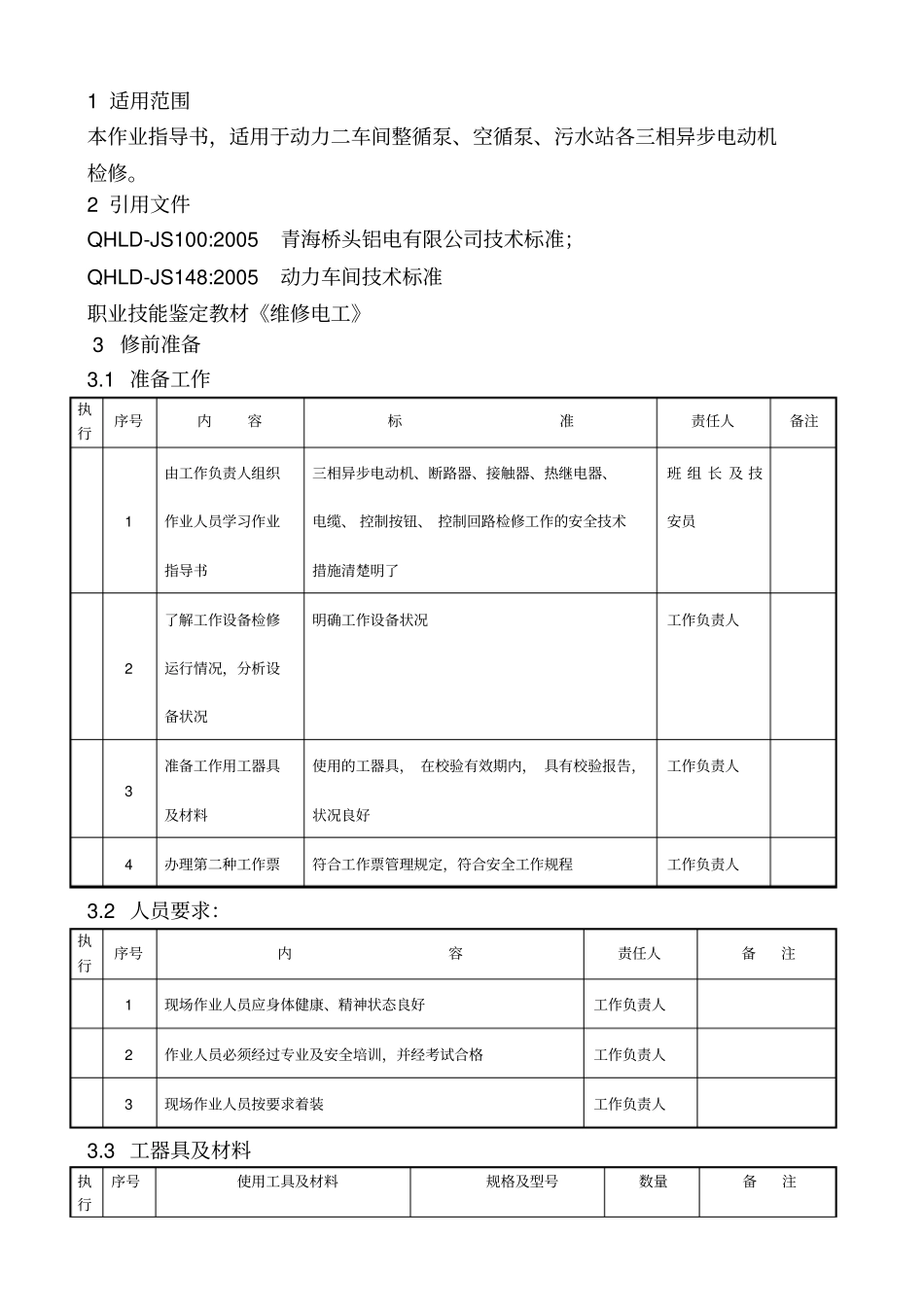

编号：Q/QL×××动力二车间三相异步电动机检修作业指导书编制人：张传斌2011年4月11日审核人：2011年4月11日批准人：2011年4月11日作业负责人：青海桥头铝电股份有限公司电解铝分公司动力二车间编制1适用范围本作业指导书，适用于动力二车间整循泵、空循泵、污水站各三相异步电动机检修。2引用文件QHLD-JS100:2005青海桥头铝电有限公司技术标准；QHLD-JS148:2005动力车间技术标准职业技能鉴定教材《维修电工》3修前准备3.1准备工作执行序号内容标准责任人备注1由工作负责人组织作业人员学习作业指导书三相异步电动机、断路器、接触器、热继电器、电缆、控制按钮、控制回路检修工作的安全技术措施清楚明了班组长及技安员2了解工作设备检修运行情况，分析设备状况明确工作设备状况工作负责人3准备工作用工器具及材料使用的工器具，在校验有效期内，具有校验报告，状况良好工作负责人4办理第二种工作票符合工作票管理规定，符合安全工作规程工作负责人3.2人员要求：执行序号内容责任人备注1现场作业人员应身体健康、精神状态良好工作负责人2作业人员必须经过专业及安全培训，并经考试合格工作负责人3现场作业人员按要求着装工作负责人3.3工器具及材料执行序号使用工具及材料规格及型号数量备注1铜棒40毫米×400毫米1根2梅花扳手1套3内六方扳手1套4手动液压拉拔器1套5活动扳手6寸、8寸、10寸各1把6螺丝刀一字、十字各1把7钢丝钳1把8尖嘴钳1把9卡簧钳1把10电工刀1把11白布纯棉3米12砂纸100目5张13汽油90#2公斤14棉纱若干15轴承2套16油盆1个17轴承预热油5公斤18电炉子1个19色相带黄、绿、红各1卷20绝缘胶带1卷21二硫化钼1公斤22兆欧表500V1台23万用表VC9808+1台3.4危险点分析：执行序号危险点内容控制措施1相邻设备运行设安全围栏2电气设备工作前进行验电3使用手动液压拉拔器，盲目加压使用手动液压拉拔器，观察压力表，泄压后再继续操作4起重作业起重设备操作人员必须具有操作证5电炉子远离易燃、易爆物质，并派专人监护6人员安排工作人员观察其精神状态、思想情绪保证人员状态良好，并佩带合格的劳动防护用品7工器具规范使用合格工器具8工作环境开工前根据工作现场实际交待注意事项3.5安全措施：执行序号内容1在工作区域内，设安全围栏。2在断路器操作把手、控制按钮上挂“禁止合闸，有人工作”标示牌3工作前进行验电，禁止带电作业4使用手动液压拉拔器，观察压力表，泄压后在继续操作5使用起重设备操作人员必须具有操作证，禁止歪拉斜吊指挥起吊工作，手势正确6使用电炉子应远离易燃、易爆物质，并派专人监护7安排工作人员观察其精神状态、思想情绪保证人员状态良好，并佩带合格的劳动防护用品8规范使用合格工器具9开工前根据工作现场实际交待注意事项3.6工作分工执序号作业项目作业人员行1电动机拆卸前绝缘测试及拆卸2电动机轴承检查3轴承更换4电动机定子检查5电动机安装及安装后绝缘测试6断路器、接触器、热继电器、控制回路、按钮检修7电缆检修及绝缘测试8电动机试运行工作负责人9电动机运行跟踪监视工作负责人10工器具保管监护人工作负责人4工作程序4.1工作项目及标准序号工作项目工作方法工作标准责任人签字执行1电动机检修1拆电缆线、电动机离位、解体、抽转子。解体前应测量绝缘电阻。解体时，所有螺栓，零部件应做好记号，妥善保管。2静子检查：清除静子线圈表面油污、脏物，检查线圈的绝缘情况，如线圈有变形磨损、裂痕、过热老化、碰伤等现象应查明原因，并做相应处理。检查静子线圈紧固情况，静子槽楔如有断裂、脆化、松动等现象，则需要更换槽楔，重新打紧。线圈端1绝缘电阻的标准计算公式：R=U2/P公式中：R—电动机绕组绝缘电阻（兆欧）U—电动机绕组额定线电压（伏）P—电动机额定部绑线、层间垫块应完好，紧固无断裂、破损现象。检查静子铁芯，应是紧密、完整、无锈蚀、破损、机械碰伤和过热现象。检查静子引出线绝缘是否完好，有无裂痕和电弧烧伤的痕迹，引线鼻子应焊接良好，无断股、开焊现象。接线螺丝紧固是否合适，相序标记是否明显。引出线和铁芯应保持一段距离。3转子检查：清扫转子检查转子铁芯是否紧密、完整、无锈蚀、无磨损和过热现象。铁芯承压牢固、稳妥...
