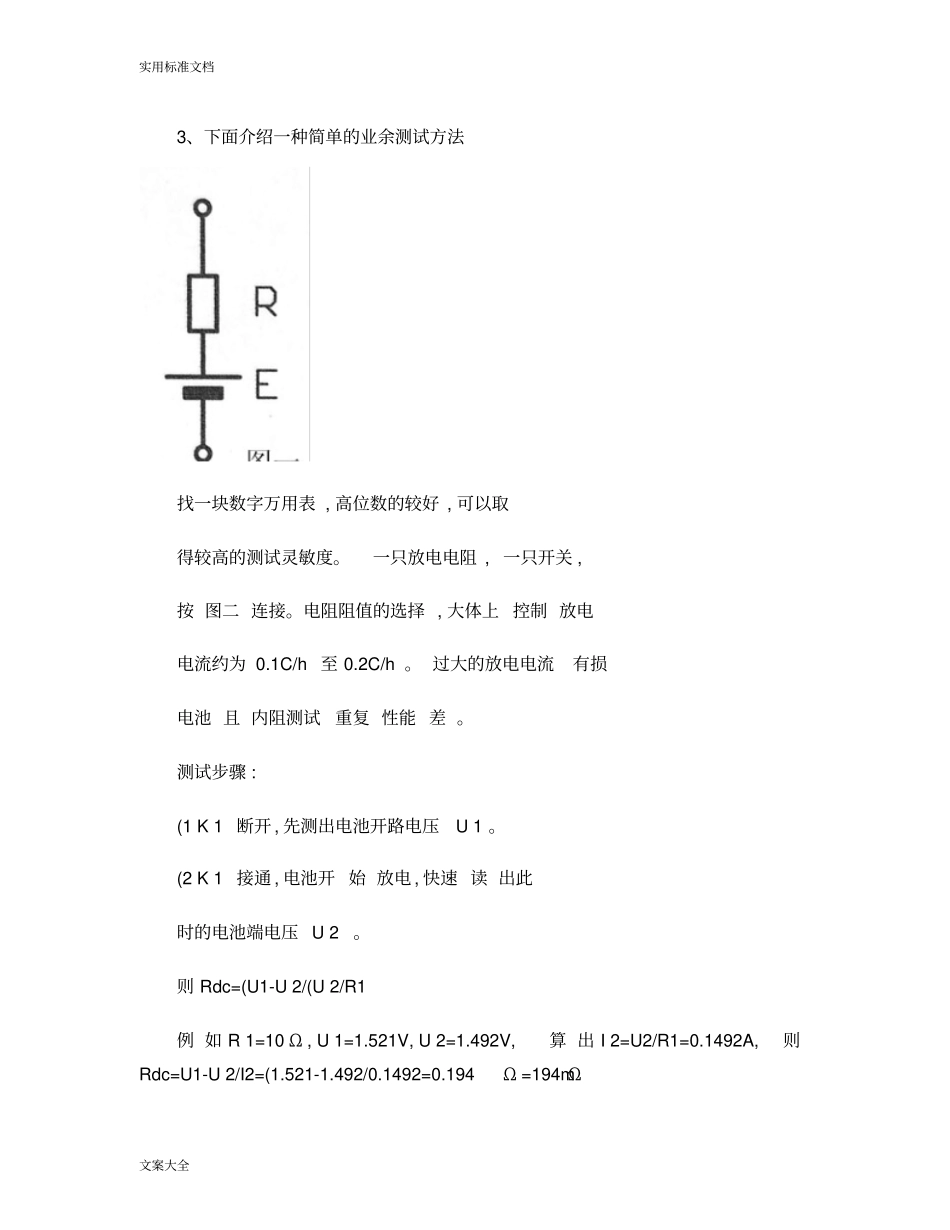

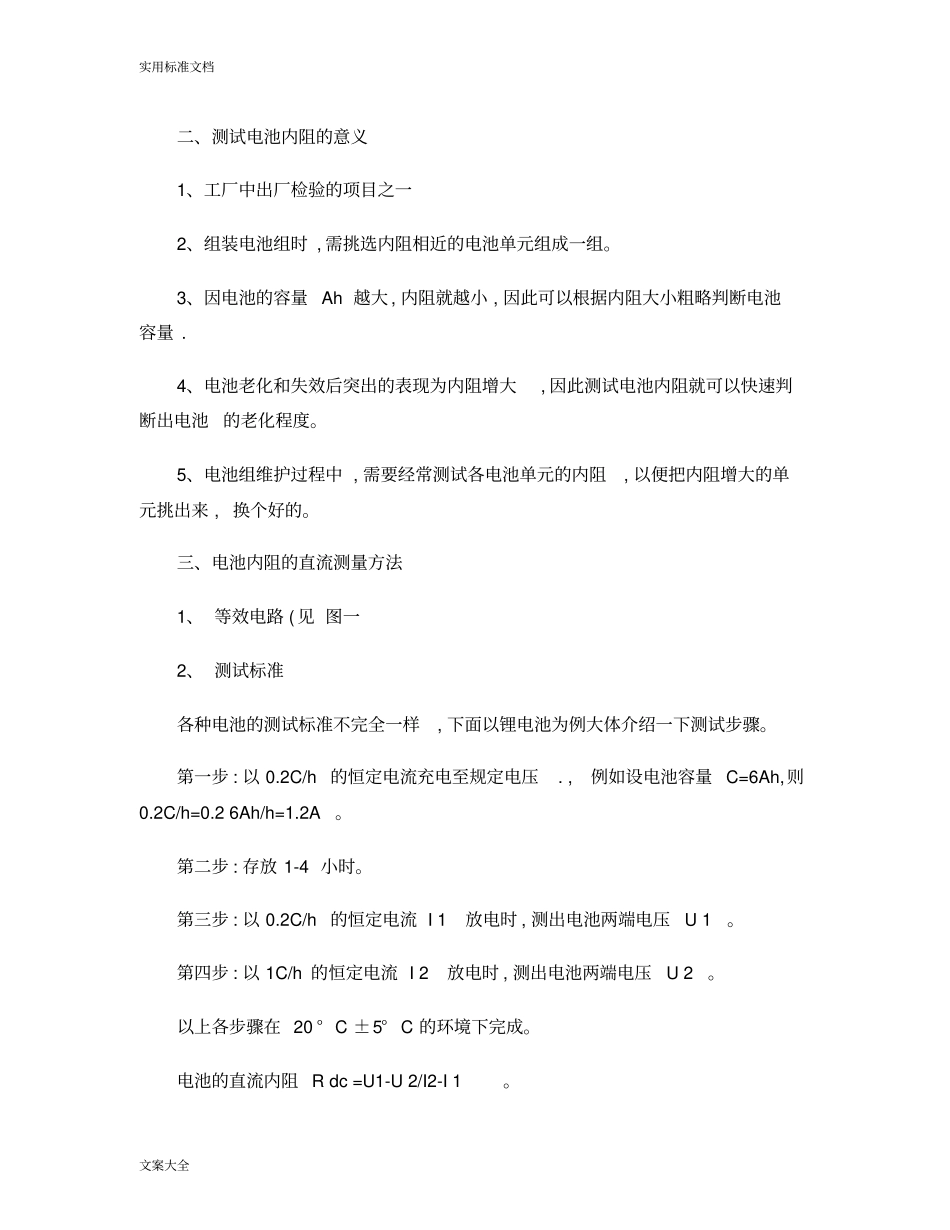

实用标准文档文案大全电池内阻及简单的测试方法一、什么是电池内阻以前到商店买电池,营业员都要先用小电珠试一下,如发光正常,则说明电池是好的。现在电器的从业人员,判断电池新旧好坏的时候,是先测一下开路电压,再快速测一下短路电流。例如对于普通5号电池,短路电流大于500mA,则就是好的。以上二个例说明了作为一种能源的电池要求能够输出电流也就是能够输出功率,才能称得上性能良好。为了便于分析,我们引入电池内阻的概念,简约的说,电池内阻等于开路电压除以短路电流。当然这仅仅是表明内阻的概念,实际上是不可能用这个方法测试内阻。在直流条件下我们可以给出电池的直流等效电路,见图一,以及公式U=E-IR。此式说明电池内阻R越小,输出的电流时电池电压降就越小,或者说该电池能够在大电流的条件下工作。实用标准文档文案大全二、测试电池内阻的意义1、工厂中出厂检验的项目之一2、组装电池组时,需挑选内阻相近的电池单元组成一组。3、因电池的容量Ah越大,内阻就越小,因此可以根据内阻大小粗略判断电池容量.4、电池老化和失效后突出的表现为内阻增大,因此测试电池内阻就可以快速判断出电池的老化程度。5、电池组维护过程中,需要经常测试各电池单元的内阻,以便把内阻增大的单元挑出来,换个好的。三、电池内阻的直流测量方法1、等效电路(见图一2、测试标准各种电池的测试标准不完全一样,下面以锂电池为例大体介绍一下测试步骤。第一步:以0.2C/h的恒定电流充电至规定电压.,例如设电池容量C=6Ah,则0.2C/h=0.26Ah/h=1.2A。第二步:存放1-4小时。第三步:以0.2C/h的恒定电流I1放电时,测出电池两端电压U1。第四步:以1C/h的恒定电流I2放电时,测出电池两端电压U2。以上各步骤在20°C±5°C的环境下完成。电池的直流内阻Rdc=U1-U2/I2-I1。实用标准文档文案大全3、下面介绍一种简单的业余测试方法找一块数字万用表,高位数的较好,可以取得较高的测试灵敏度。一只放电电阻,一只开关,按图二连接。电阻阻值的选择,大体上控制放电电流约为0.1C/h至0.2C/h。过大的放电电流有损电池且内阻测试重复性能差。测试步骤:(1K1断开,先测出电池开路电压U1。(2K1接通,电池开始放电,快速读出此时的电池端电压U2。则Rdc=(U1-U2/(U2/R1例如R1=10Ω,U1=1.521V,U2=1.492V,算出I2=U2/R1=0.1492A,则Rdc=U1-U2/I2=(1.521-1.492/0.1492=0.194Ω=194mΩ实用标准文档文案大全注意测试时需采用四端测试,即电压表测试线和放电电路接线必须分开接触电池的两个端口,见图二。四、电池内阻的交流测量法1、简化交流等效电路见图三。电池的实际等效电路较复杂,即有串联电容成份,又有并联电容成份。电池的交流等效电路表明,在交流信号的条件下,一个电池的外部特性可以看成电动势E、内电阻R和电容C三者相串联。但要注意的是,对同一个电池而言,在频率不同,信号强度不同以及温度不同时,E、R、C、的数值是不同的。表一给出了不同电池在100Hz、1KHz测试条件下,作者测试的电池的阻抗、内阻等数据。表中容抗Xc=1/2πfC,阻抗Z=Xc2+R2。表中同时给出了不同电池在温度变化时内阻的变化实用标准文档文案大全情况。因测试条件有限,表中数据仅供参考。2、测试标准为了便于对不同的电池进行比较,和准确的计量,电池内阻的测试必须有一个标准,以锂电池交流内阻测试为例,简单的介绍一下IEC标准主要内容:(1以0.2C/h的恒定电流充电至规定的电压值。(2存放1-4小时。实用标准文档文案大全(3测试时采用交流电流电压法,即让一个交流电流Ia通过电池,然后测取电池两端的电压降Ua,见图四。(4测试信号的频率为1KHz±0.1KHz,正弦波。(5测试电流为50mA,或者交流信号流过电池时,在电池两端产生的电压降不得大于20mV。(6以上各步骤在20°C±5°C的环境下完成。(7电池交流电阻Rac=Ua/Ia。其中Ua是电池两端交流电压降,有效值。Ia是流过电池的交流电流,有效值。这里补充说明一下,如果是用简单的方法测取电池两端的电压降,则实际上得到的是电池的内阻抗Z,即R和XC的复数和。现代的内阻测试仪器具有相位检测功能,可以测出R两端的交流电压降,从而可以测出电池的内阻R。五、测量电池内阻的产品介绍实用标准文档文案大全现国内已有电池内阻测试仪器生产,我们以DME-50型电池测试仪...
