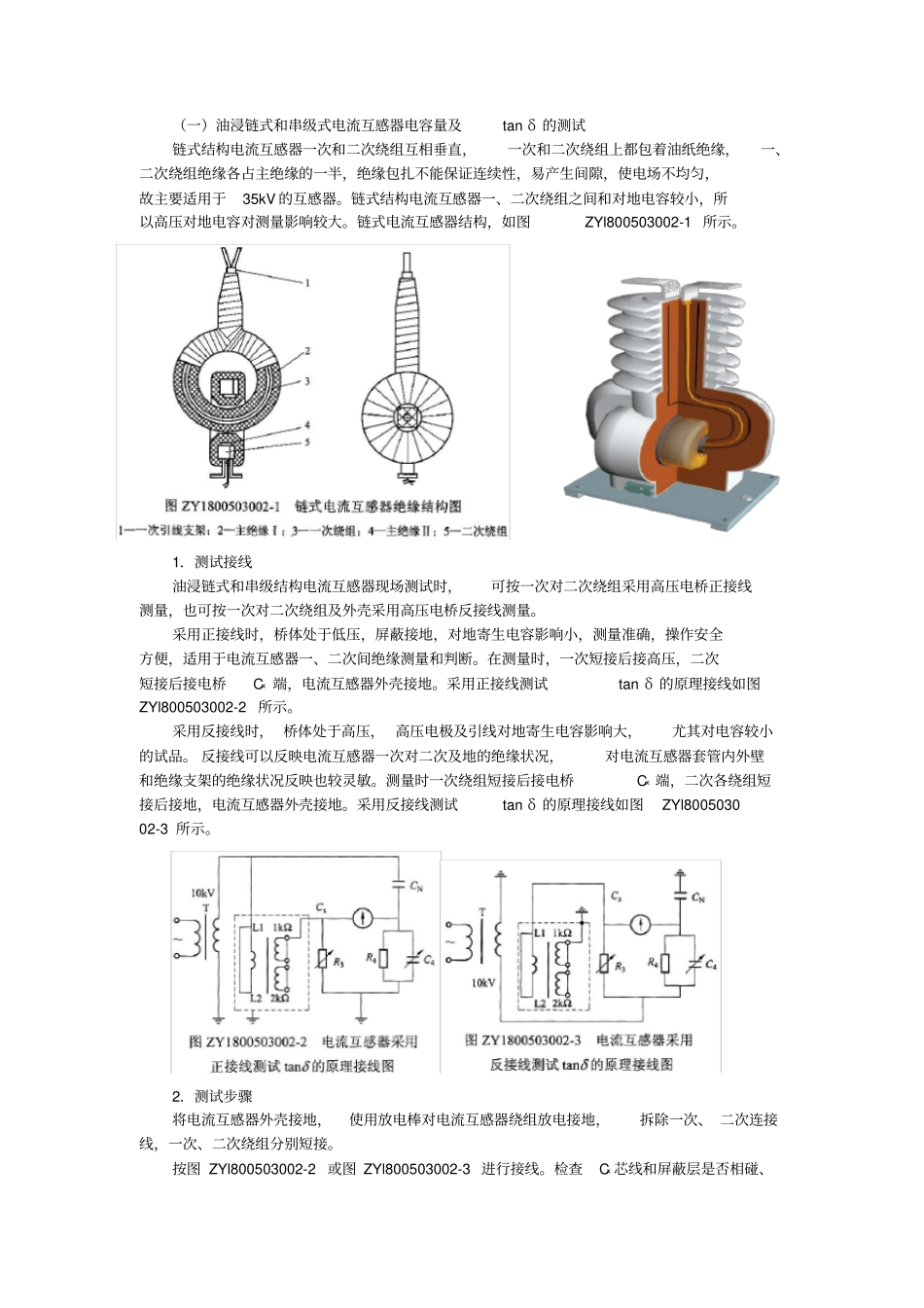

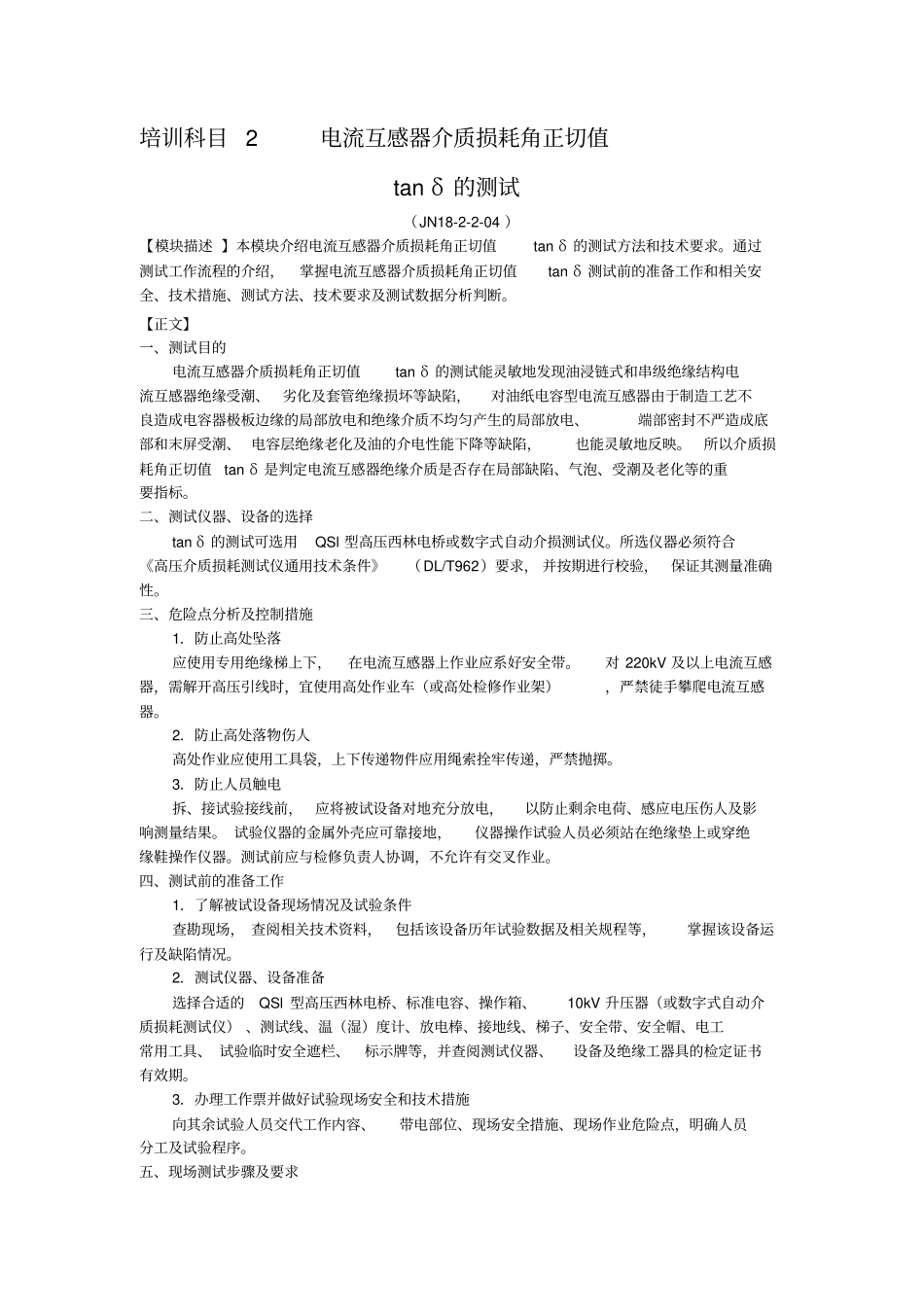

培训科目2电流互感器介质损耗角正切值tanδ的测试（JN18-2-2-04）【模块描述】本模块介绍电流互感器介质损耗角正切值tanδ的测试方法和技术要求。通过测试工作流程的介绍，掌握电流互感器介质损耗角正切值tanδ测试前的准备工作和相关安全、技术措施、测试方法、技术要求及测试数据分析判断。【正文】一、测试目的电流互感器介质损耗角正切值tanδ的测试能灵敏地发现油浸链式和串级绝缘结构电流互感器绝缘受潮、劣化及套管绝缘损坏等缺陷，对油纸电容型电流互感器由于制造工艺不良造成电容器极板边缘的局部放电和绝缘介质不均匀产生的局部放电、端部密封不严造成底部和末屏受潮、电容层绝缘老化及油的介电性能下降等缺陷，也能灵敏地反映。所以介质损耗角正切值tanδ是判定电流互感器绝缘介质是否存在局部缺陷、气泡、受潮及老化等的重要指标。二、测试仪器、设备的选择tanδ的测试可选用QSl型高压西林电桥或数字式自动介损测试仪。所选仪器必须符合《高压介质损耗测试仪通用技术条件》（DL/T962）要求，并按期进行校验，保证其测量准确性。三、危险点分析及控制措施1．防止高处坠落应使用专用绝缘梯上下，在电流互感器上作业应系好安全带。对220kV及以上电流互感器，需解开高压引线时，宜使用高处作业车（或高处检修作业架），严禁徒手攀爬电流互感器。2．防止高处落物伤人高处作业应使用工具袋，上下传递物件应用绳索拴牢传递，严禁抛掷。3．防止人员触电拆、接试验接线前，应将被试设备对地充分放电，以防止剩余电荷、感应电压伤人及影响测量结果。试验仪器的金属外壳应可靠接地，仪器操作试验人员必须站在绝缘垫上或穿绝缘鞋操作仪器。测试前应与检修负责人协调，不允许有交叉作业。四、测试前的准备工作1．了解被试设备现场情况及试验条件查勘现场，查阅相关技术资料，包括该设备历年试验数据及相关规程等，掌握该设备运行及缺陷情况。2．测试仪器、设备准备选择合适的QSl型高压西林电桥、标准电容、操作箱、10kV升压器（或数字式自动介质损耗测试仪）、测试线、温（湿）度计、放电棒、接地线、梯子、安全带、安全帽、电工常用工具、试验临时安全遮栏、标示牌等，并查阅测试仪器、设备及绝缘工器具的检定证书有效期。3．办理工作票并做好试验现场安全和技术措施向其余试验人员交代工作内容、带电部位、现场安全措施、现场作业危险点，明确人员分工及试验程序。五、现场测试步骤及要求（一）油浸链式和串级式电流互感器电容量及tanδ的测试链式结构电流互感器一次和二次绕组互相垂直，一次和二次绕组上都包着油纸绝缘，一、二次绕组绝缘各占主绝缘的一半，绝缘包扎不能保证连续性，易产生间隙，使电场不均匀，故主要适用于35kV的互感器。链式结构电流互感器一、二次绕组之间和对地电容较小，所以高压对地电容对测量影响较大。链式电流互感器结构，如图ZYl800503002-1所示。1．测试接线油浸链式和串级结构电流互感器现场测试时，可按一次对二次绕组采用高压电桥正接线测量，也可按一次对二次绕组及外壳采用高压电桥反接线测量。采用正接线时，桥体处于低压，屏蔽接地，对地寄生电容影响小，测量准确，操作安全方便，适用于电流互感器一、二次间绝缘测量和判断。在测量时，一次短接后接高压，二次短接后接电桥Cx端，电流互感器外壳接地。采用正接线测试tanδ的原理接线如图ZYl800503002-2所示。采用反接线时，桥体处于高压，高压电极及引线对地寄生电容影响大，尤其对电容较小的试品。反接线可以反映电流互感器一次对二次及地的绝缘状况，对电流互感器套管内外壁和绝缘支架的绝缘状况反映也较灵敏。测量时一次绕组短接后接电桥Cx端，二次各绕组短接后接地，电流互感器外壳接地。采用反接线测试tanδ的原理接线如图ZYl800503002-3所示。2．测试步骤将电流互感器外壳接地，使用放电棒对电流互感器绕组放电接地，拆除一次、二次连接线，一次、二次绕组分别短接。按图ZYl800503002-2或图ZYl800503002-3进行接线。检查Cx芯线和屏蔽层是否相碰、检查高压引线对地距离、电桥是否可靠接地。如使用QSl西林电桥还应检查分流器、检流计、灵敏度和R3挡位和状态。如使用自动电桥应检查接线方式...
