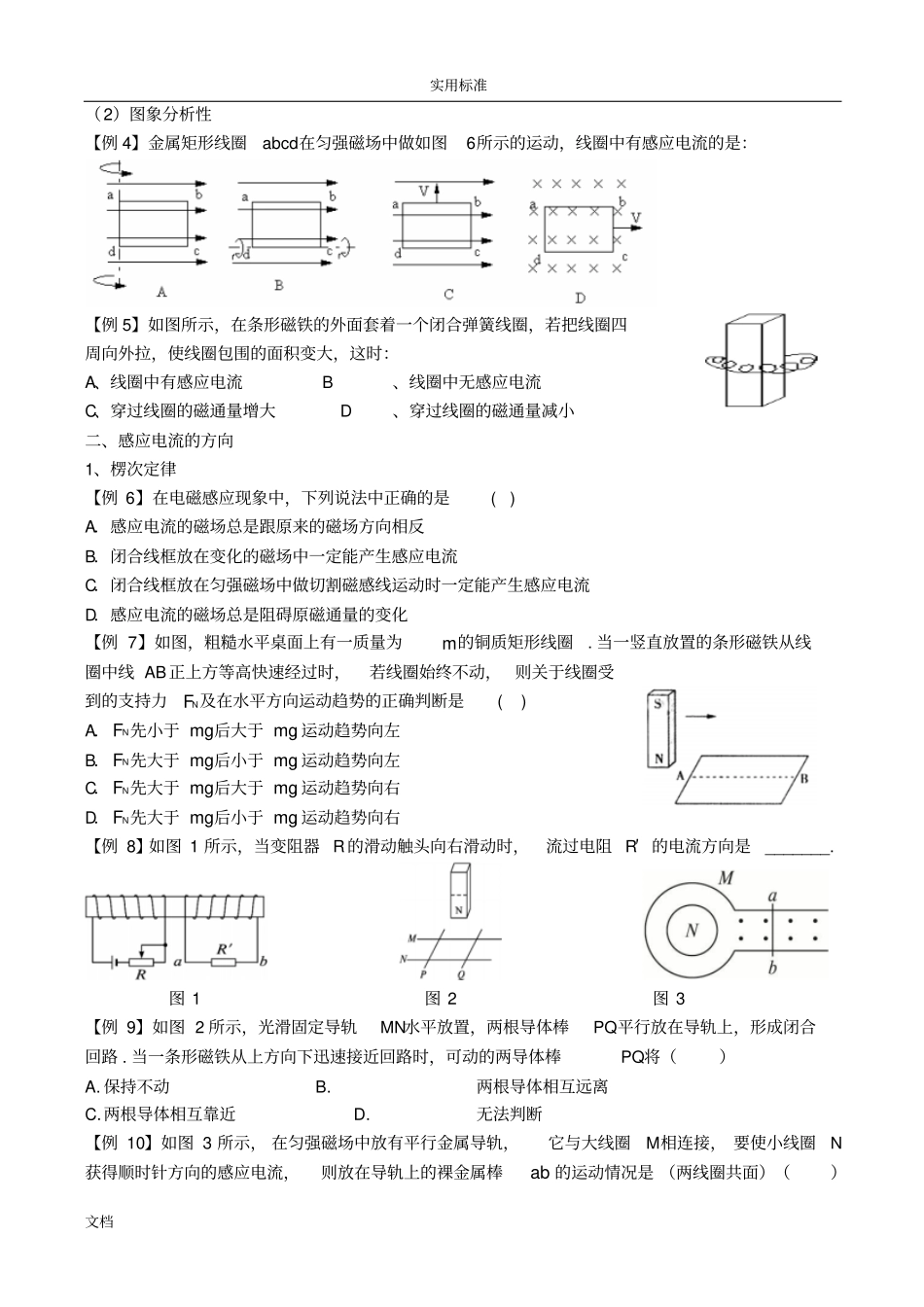

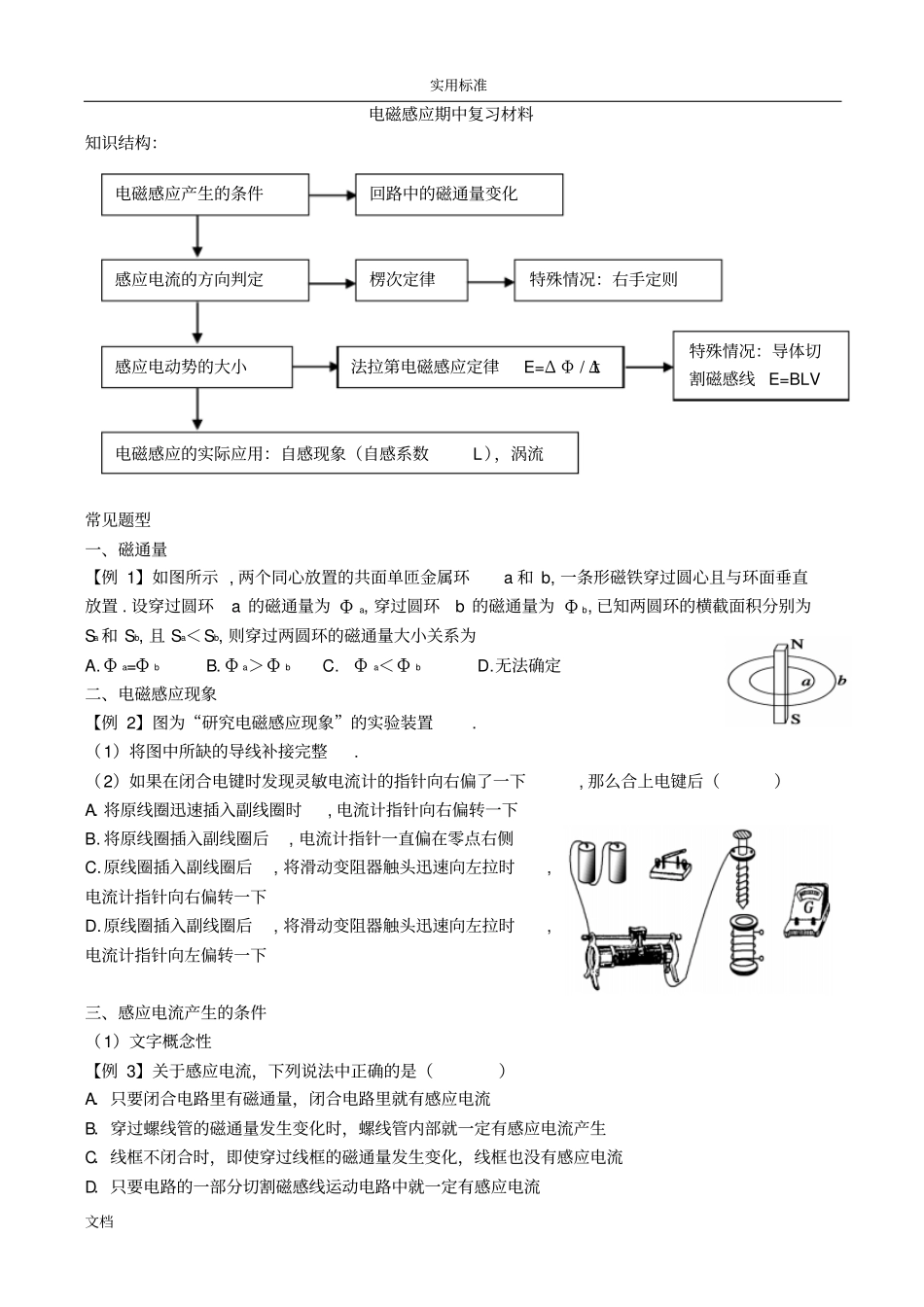

实用标准文档电磁感应期中复习材料知识结构：常见题型一、磁通量【例1】如图所示,两个同心放置的共面单匝金属环a和b,一条形磁铁穿过圆心且与环面垂直放置.设穿过圆环a的磁通量为Φa,穿过圆环b的磁通量为Φb,已知两圆环的横截面积分别为Sa和Sb,且Sa＜Sb,则穿过两圆环的磁通量大小关系为A.Φa=ΦbB.Φa＞ΦbC.Φa＜ΦbD.无法确定二、电磁感应现象【例2】图为“研究电磁感应现象”的实验装置.（1）将图中所缺的导线补接完整.（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下,那么合上电键后（）A.将原线圈迅速插入副线圈时,电流计指针向右偏转一下B.将原线圈插入副线圈后,电流计指针一直偏在零点右侧C.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,电流计指针向右偏转一下D.原线圈插入副线圈后,将滑动变阻器触头迅速向左拉时,电流计指针向左偏转一下三、感应电流产生的条件（1）文字概念性【例3】关于感应电流，下列说法中正确的是（）A．只要闭合电路里有磁通量，闭合电路里就有感应电流B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C．线框不闭合时，即使穿过线框的磁通量发生变化，线框也没有感应电流D．只要电路的一部分切割磁感线运动电路中就一定有感应电流电磁感应产生的条件感应电流的方向判定感应电动势的大小回路中的磁通量变化楞次定律法拉第电磁感应定律E=ΔΦ/Δｔ电磁感应的实际应用：自感现象（自感系数L），涡流特殊情况：导体切割磁感线E=BLV特殊情况：右手定则实用标准文档（2）图象分析性【例4】金属矩形线圈abcd在匀强磁场中做如图6所示的运动，线圈中有感应电流的是：【例5】如图所示，在条形磁铁的外面套着一个闭合弹簧线圈，若把线圈四周向外拉，使线圈包围的面积变大，这时：A、线圈中有感应电流B、线圈中无感应电流C、穿过线圈的磁通量增大D、穿过线圈的磁通量减小二、感应电流的方向1、楞次定律【例6】在电磁感应现象中，下列说法中正确的是()A．感应电流的磁场总是跟原来的磁场方向相反B．闭合线框放在变化的磁场中一定能产生感应电流C．闭合线框放在匀强磁场中做切割磁感线运动时一定能产生感应电流D．感应电流的磁场总是阻碍原磁通量的变化【例7】如图，粗糙水平桌面上有一质量为m的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是()A．FN先小于mg后大于mg,运动趋势向左B．FN先大于mg后小于mg,运动趋势向左C．FN先大于mg后大于mg,运动趋势向右D．FN先大于mg后小于mg,运动趋势向右【例8】如图1所示，当变阻器R的滑动触头向右滑动时，流过电阻R′的电流方向是_______.图1图2图3【例9】如图2所示，光滑固定导轨MN水平放置，两根导体棒PQ平行放在导轨上，形成闭合回路.当一条形磁铁从上方向下迅速接近回路时，可动的两导体棒PQ将（）A.保持不动B.两根导体相互远离C.两根导体相互靠近D.无法判断【例10】如图3所示，在匀强磁场中放有平行金属导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是（两线圈共面）（）实用标准文档A.向右匀速运动B.C.向右减速运动D.2、右手定则【例11】如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。飞机在我国上空匀速巡航，机翼保持水平，飞行高度不变，由于地磁场的作用，金属机翼上有电势差。设飞行员左方机翼末端处的电势为U1，右方机翼末端处电势为U2，则A、若飞机从西往东飞，U1比U2高B、若飞机从东往西飞，U2比U1高C、若飞机从南往北飞，U1比U2高D、若飞机从北往南飞，U2比U1高三、法拉第电磁感应定律1、公式E=BLv或ΔE=nΔФt或21E=BL2w或E=NBSwsinwt【例12】如下图所示，铜杆OA长为L,在垂直于匀强磁场的平面上绕O点以角速度ω匀速转动，磁场的磁感应强度为B，求杆OA两端的电势差,并分析O、A两点电势的高低。四、法拉第电磁感应定律的应用1、基本概念【例13】如图所示，将边长为l、总电阻为R的正方形闭合线圈，从磁感强度为B的匀强磁场中以速度v匀速拉出过程中（磁场方向垂直线圈平面）（1）所用拉力F＝．（2）...
