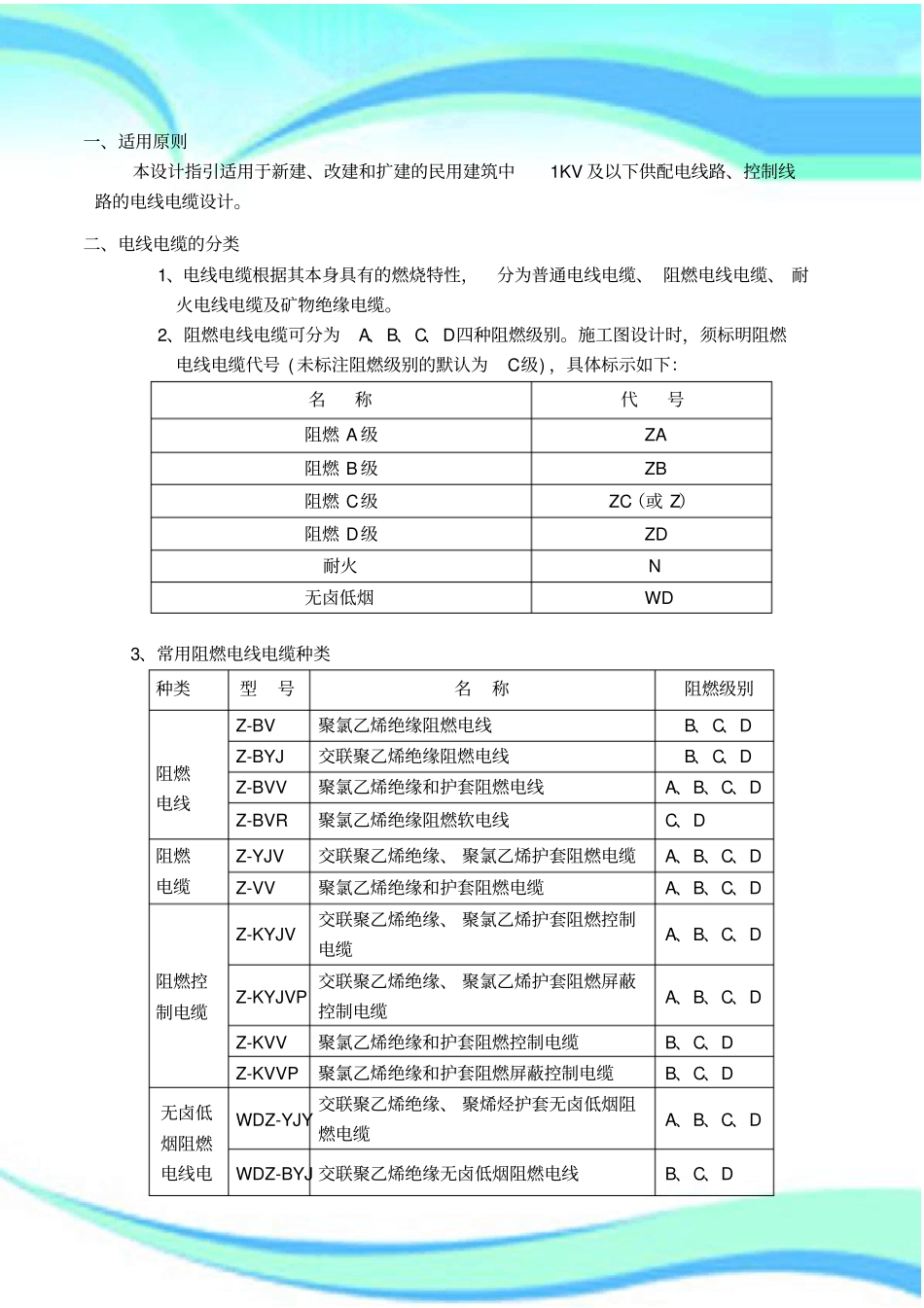

电线电缆及其阻燃级别设计————————————————————————————————作者：————————————————————————————————日期：一、适用原则本设计指引适用于新建、改建和扩建的民用建筑中1KV及以下供配电线路、控制线路的电线电缆设计。二、电线电缆的分类1、电线电缆根据其本身具有的燃烧特性，分为普通电线电缆、阻燃电线电缆、耐火电线电缆及矿物绝缘电缆。2、阻燃电线电缆可分为A、B、C、D四种阻燃级别。施工图设计时，须标明阻燃电线电缆代号(未标注阻燃级别的默认为C级)，具体标示如下：名称代号阻燃A级ZA阻燃B级ZB阻燃C级ZC（或Z）阻燃D级ZD耐火N无卤低烟WD3、常用阻燃电线电缆种类种类型号名称阻燃级别阻燃电线Z-BV聚氯乙烯绝缘阻燃电线B、C、DZ-BYJ交联聚乙烯绝缘阻燃电线B、C、DZ-BVV聚氯乙烯绝缘和护套阻燃电线A、B、C、DZ-BVR聚氯乙烯绝缘阻燃软电线C、D阻燃电缆Z-YJV交联聚乙烯绝缘、聚氯乙烯护套阻燃电缆A、B、C、DZ-VV聚氯乙烯绝缘和护套阻燃电缆A、B、C、D阻燃控制电缆Z-KYJV交联聚乙烯绝缘、聚氯乙烯护套阻燃控制电缆A、B、C、DZ-KYJVP交联聚乙烯绝缘、聚氯乙烯护套阻燃屏蔽控制电缆A、B、C、DZ-KVV聚氯乙烯绝缘和护套阻燃控制电缆B、C、DZ-KVVP聚氯乙烯绝缘和护套阻燃屏蔽控制电缆B、C、D无卤低烟阻燃电线电WDZ-YJY交联聚乙烯绝缘、聚烯烃护套无卤低烟阻燃电缆A、B、C、DWDZ-BYJ交联聚乙烯绝缘无卤低烟阻燃电线B、C、D缆4、常用阻燃耐火电线电缆种类种类型号名称阻燃级别阻燃耐火电线ZN-BV聚氯乙烯绝缘阻燃耐火电线B、C、DZN-BYJ交联聚乙烯绝缘阻燃耐火电线B、C、DZN-BVV聚氯乙烯绝缘和护套阻燃耐火电线B、C、DZN-BVR聚氯乙烯绝缘阻燃耐火软电线C、D阻燃耐火电缆ZN-YJV交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火电缆A、B、C、DZN-VV聚氯乙烯绝缘和护套阻燃耐火电缆A、B、C、D阻燃耐火控制电缆ZN-KYJV交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火控制电缆A、B、C、DZN-KYJVP交联聚乙烯绝缘、聚氯乙烯护套阻燃耐火屏蔽控制电缆A、B、C、DZN-KVV聚氯乙烯绝缘和护套阻燃耐火控制电缆B、C、DZN-KVVP聚氯乙烯绝缘和护套阻燃耐火屏蔽控制电缆B、C、D无卤低烟阻燃耐火电线电缆及控制电缆WDZN-YJY交联聚乙烯绝缘、聚乙烯（或聚烯烃）护套无卤低烟阻燃耐火电缆A、B、C、DWDZN-KYJY交联聚乙烯绝缘、聚乙烯（或聚烯烃）护套无卤低烟阻燃耐火控制电缆A、B、C、DWDZN-BYJ交联聚乙烯绝缘无卤低烟阻燃耐火电线B、C、D矿物绝缘电缆BTTZ矿物绝缘电缆（重载）BTTQ矿物绝缘电缆（轻载）三、电线电缆使用场所分级电线电缆使用场所根据建筑高度和层数可分为单、多层民用建筑和高层民用建筑。高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类，并宜符合表3.1规定。表3.1民用建筑的分类名称高层民用建筑单、多层民用建筑一类二类住宅建筑建筑高度大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）建筑高度大于27m，但不大于54m的住宅建筑（包括设置商业服务网点的住宅建筑）建筑高度不大于27m的住宅建筑（包括设置商业服务网点的住宅建筑）公共建筑1、建筑高度大于50m的公共建筑2、任一楼层建筑面积大于1000m2的商店、展览、电信、邮政、财贸金融建筑和其他多种功能组合的建筑3、医疗建筑、重要公共建筑4、省级及以上的广播电视和防灾指挥调度建筑、网局级和省级电力调度建筑5、藏书超过100万册的图书馆、书库除一类高层公共建筑外的其他高层公共建筑1、建筑高度大于24m的单层公共建筑2、建筑高度不大于24m的其他公共建筑注：1、表中未列入的建筑，其类别应根据本表类比确定。2、宿舍、公寓等非住宅类居住建筑的防火要求，应符合本规范有关公共建筑的规定。3、裙房的防火要求应符合本规范有关高层民用建筑的规定。四、电线电缆及其阻燃级别的选用1、一般规定(1）直埋敷设和穿管暗敷的电缆可采用普通YJV（有防护需要的采用YJV22）电缆。(2）用于普通设备线路的电线在穿管敷设时，可采用BV普通电线。(3）当电线电缆成束敷设时，应采用阻燃电线电缆ZBV、ZYJV。(4）在外部火势作用下，需保持线路完整性、维持通电的场所，其线...
