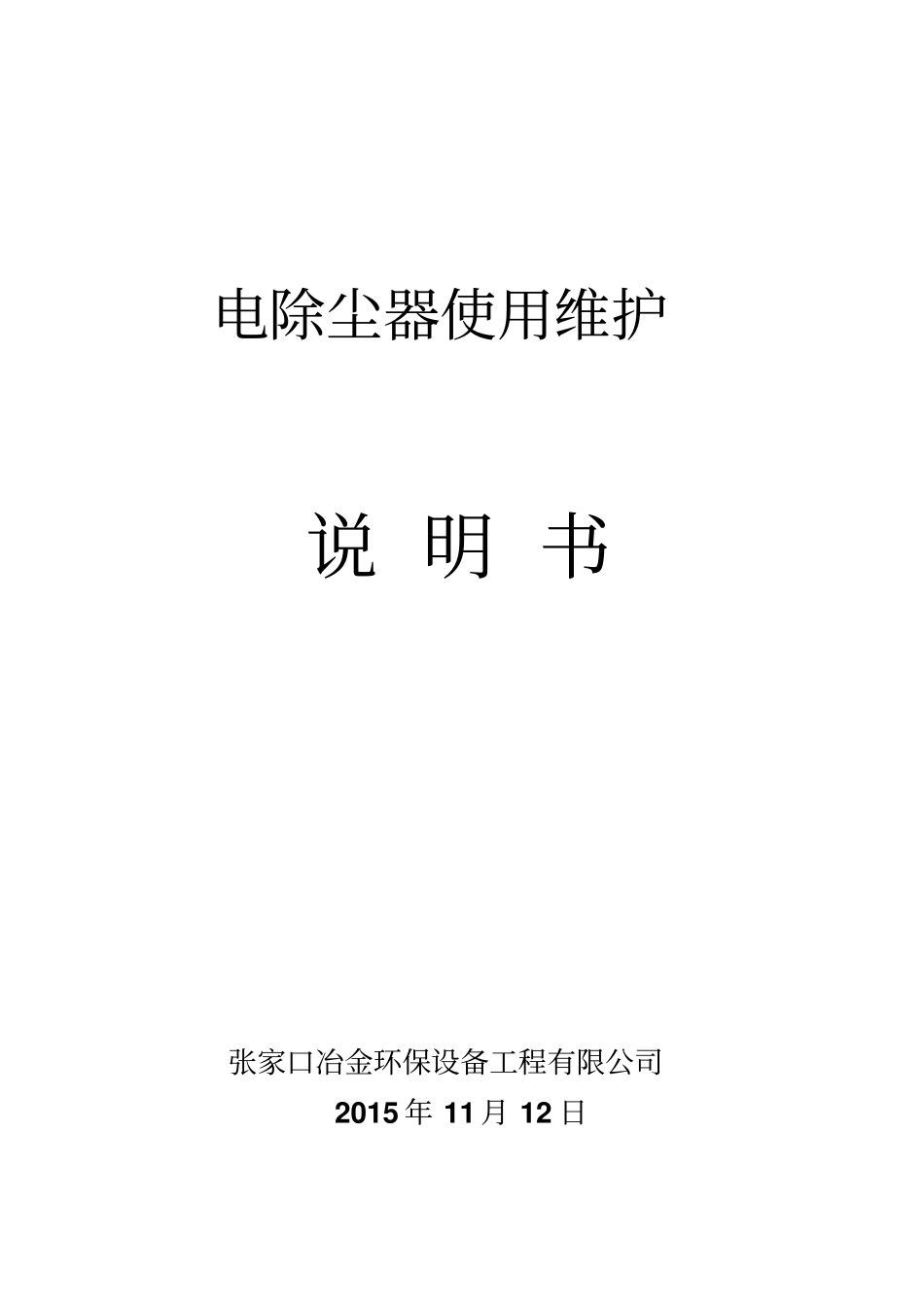

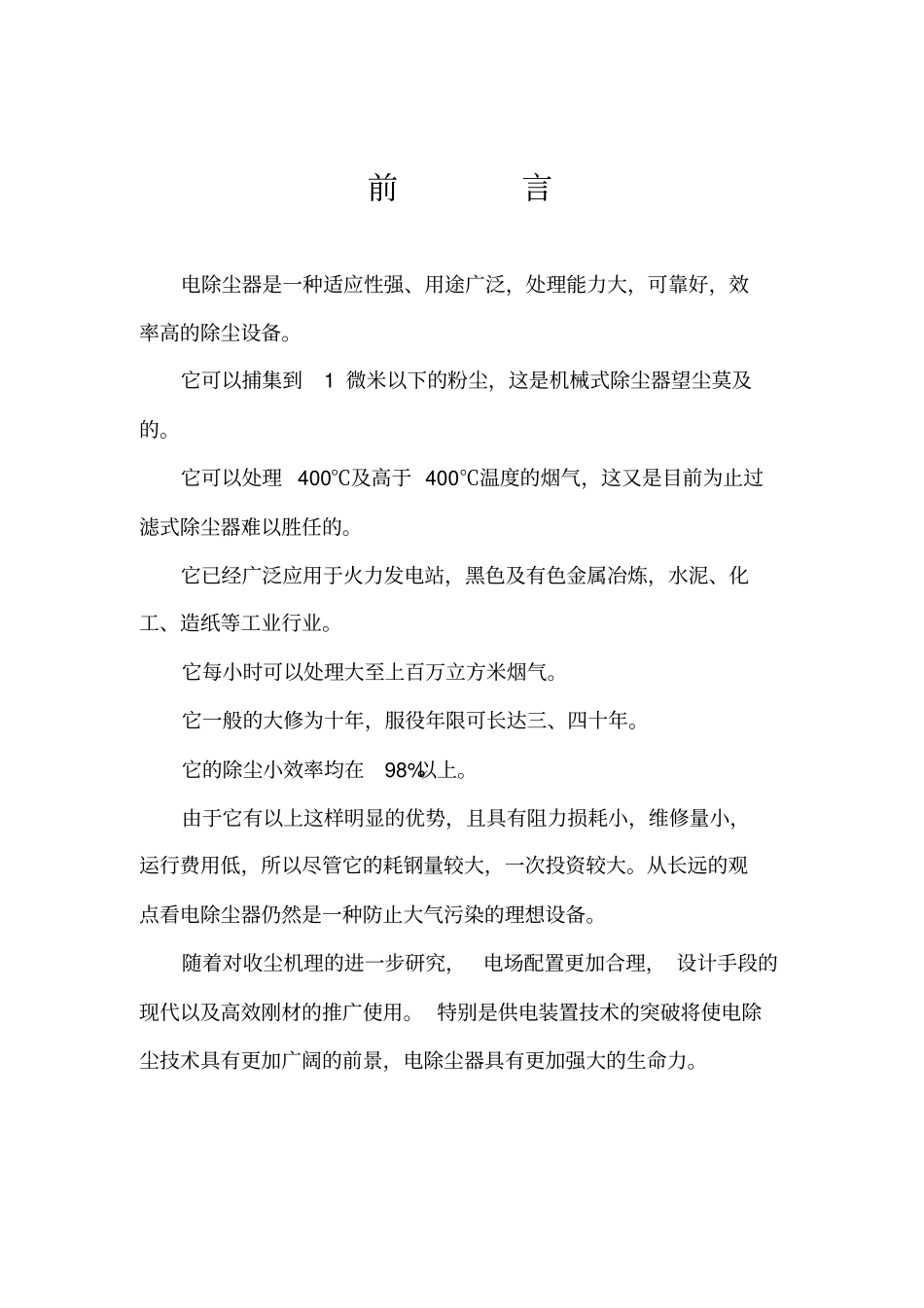

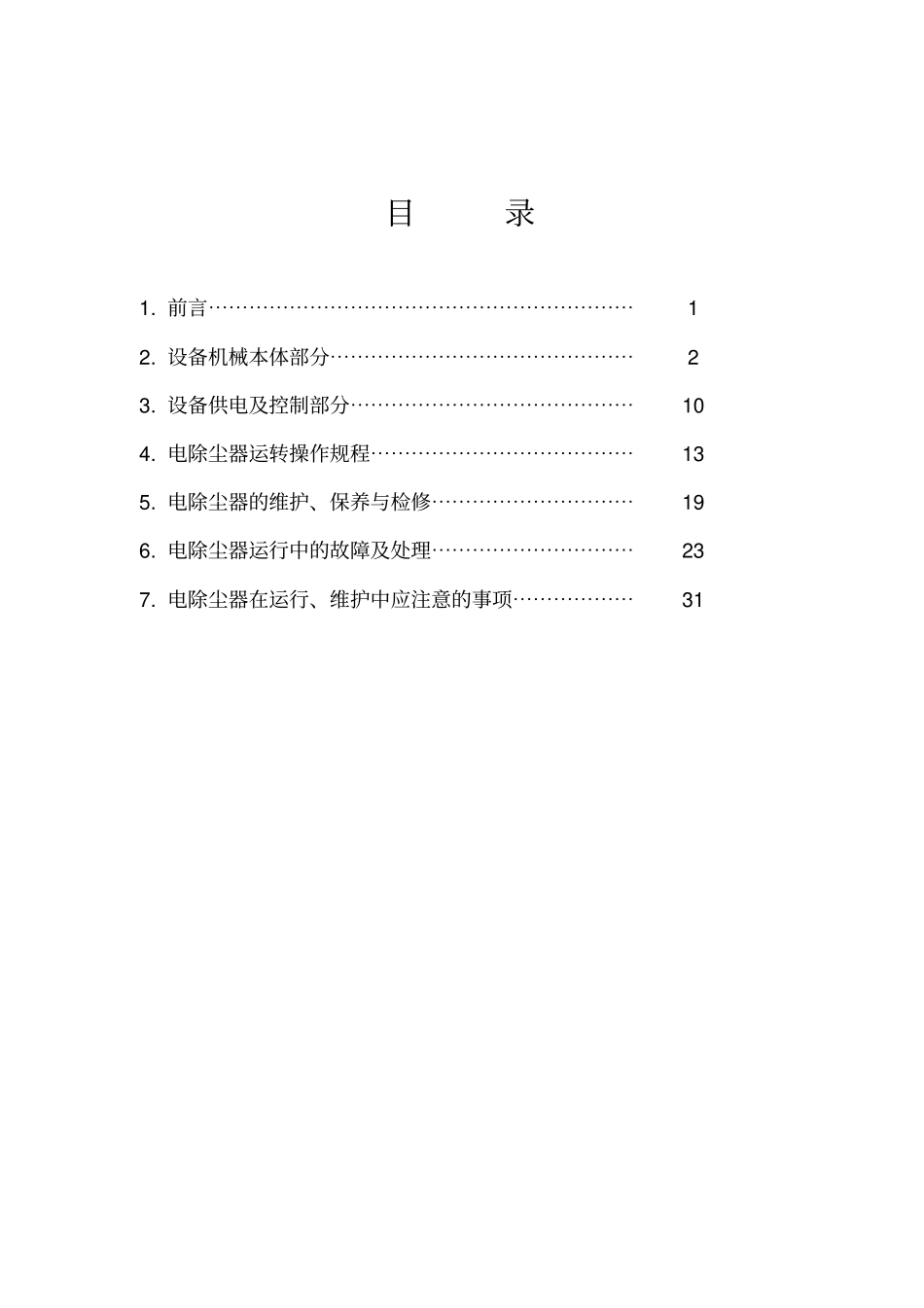

电除尘器使用维护说明书张家口冶金环保设备工程有限公司2015年11月12日目录1.前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12.设备机械本体部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.设备供电及控制部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.电除尘器运转操作规程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135.电除尘器的维护、保养与检修⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯196.电除尘器运行中的故障及处理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯237.电除尘器在运行、维护中应注意的事项⋯⋯⋯⋯⋯⋯31前言电除尘器是一种适应性强、用途广泛，处理能力大，可靠好，效率高的除尘设备。它可以捕集到1微米以下的粉尘，这是机械式除尘器望尘莫及的。它可以处理400℃及高于400℃温度的烟气，这又是目前为止过滤式除尘器难以胜任的。它已经广泛应用于火力发电站，黑色及有色金属冶炼，水泥、化工、造纸等工业行业。它每小时可以处理大至上百万立方米烟气。它一般的大修为十年，服役年限可长达三、四十年。它的除尘小效率均在98%以上。由于它有以上这样明显的优势，且具有阻力损耗小，维修量小，运行费用低，所以尽管它的耗钢量较大，一次投资较大。从长远的观点看电除尘器仍然是一种防止大气污染的理想设备。随着对收尘机理的进一步研究，电场配置更加合理，设计手段的现代以及高效刚材的推广使用。特别是供电装置技术的突破将使电除尘技术具有更加广阔的前景，电除尘器具有更加强大的生命力。2设备机械本体部分2.1壳体电除尘器的外壳是一个有一定气密性要求，能够承受一定的压力和在一定温度条件下工作的容器。一般是由钢结构组成，个别情况亦有用混凝土或砖石结构。常规板卧式电除尘器的壳体为一长方体。2.1.1它的主要功能a.保证处理烟气从期间通过，外部空气尽可能少的进入电除尘器内部。b.承受阳极部分、阴极部分、卸灰系统和进口变径管的重力载荷以及振打过程中产生的较小的冲击载荷。c.满足设备在一定温度条件下承受一定压力的要求。d.能够承受一定的风荷载，雪荷载和经受一定的地震裂度。2.1.2结构形式为满足其功能，外壳主要有支座、底部梁、立柱、顶部梁、侧板、顶部盖板、柱间支撑等部件组成。2.1.2.1支座支座是连接设备基础和设备本体的部体。根据下部支柱的数质足确定支座的个数。在诸多支座中除一个为固体定支座外，其余均为多向或单向活动支座。两种支座都必须承受设备自重和各种附加载荷作用于其上的重力。活动支座的活动必须满足由于温度变化而引起的设备物件在水平方向的伸缩量。a.固定支座是上下两部分为一整体的，不可以产生相对运动的支座，是使电除尘器和基础牢固连接在一起的部件。b.活动支座是上下两部分分开，中间夹以摩擦板或滚珠的平面辅承。根据安装位置又分为多向和单向活动支座。多向活动支座可在平面内任意方向活动；单向活动支座为只能在平面内一盒方向左右活动的轴承。2.1.2.2底部梁地部梁通过梁座或直接与支座连接在一起，一般由焊接“H”型钢或箱型梁组成。它的主要作用是承受灰斗和其中存灰的重量，因此也称灰斗梁。同时相当于建筑结构的底部圈梁，增加了整个构筑物的整体性。横底梁还起到支撑内部检修平台和阴极振打装置的作用。2.1.2.4顶部梁顶部梁为一箱形结构。它必须承受阳极部分（振打机构除外），阴极部分和顶部盖板的重量及顶盖所承受的压力。除满足受力要求外，还必须足检修空间要求。2.1.2.5侧板侧板有平板加筋组成，为板壳类结构。它安装于电除尘器两侧，与立柱和立柱间支撑焊接咋一起。它主要使电除尘器成为一个密闭容器，用来承受电除尘器的工作压力。2.1.2.6顶部盖板安装于电除尘器上部，其作用同侧板，一般为无檩条屋面板结构，根据设备工作条件其中间可填加保温材料。2.1.2.7柱间支撑柱间支撑使柱梁之间形成一个框架结构，增加整体钢度，可以增加支柱的抗弯能力。减小柱子截面，节省钢材，结构稳定。侧面支撑是承受电除尘器内部压力的主要受力构件。电场内柱间支撑兼作阴极振打检修走台。壳体除以上部件外，其外部为检修方便，分层设有走台及连接走台的梯子，顶部周围设有护栏。2.2阳极（收尘极）目前工业采用的常规电除尘器大多为板卧式。烟气在电场中流动方向沿水平方向，收尘极接地...
