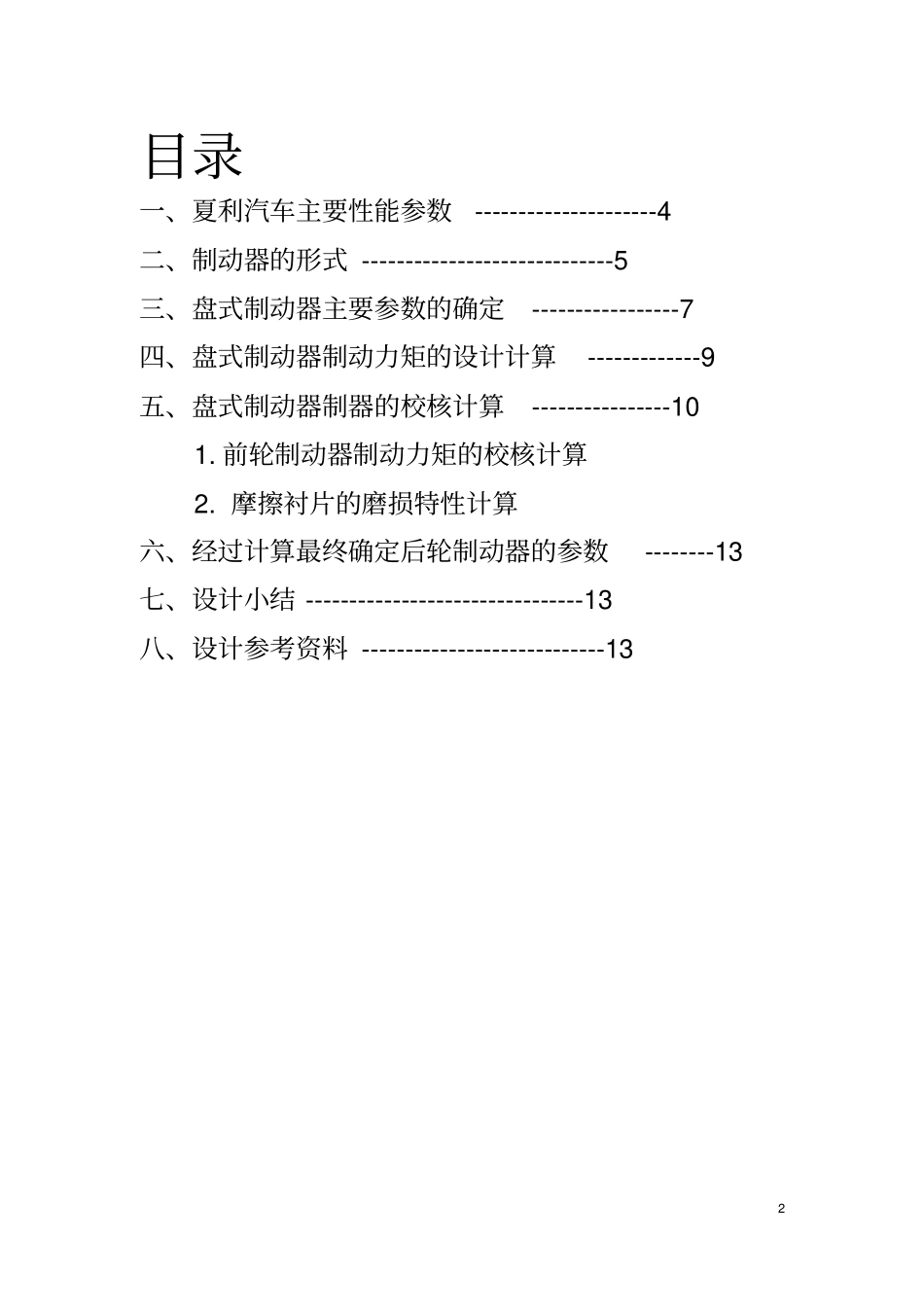

中北大学课程设计说明书学生姓名：学号：学院（系）：机电工程学院专业：车辆工程题目：夏利汽车盘式制动器方案设计综合成绩：指导教师：职称:年月日2目录一、夏利汽车主要性能参数---------------------4二、制动器的形式-----------------------------5三、盘式制动器主要参数的确定-----------------7四、盘式制动器制动力矩的设计计算-------------9五、盘式制动器制器的校核计算----------------101.前轮制动器制动力矩的校核计算2.摩擦衬片的磨损特性计算六、经过计算最终确定后轮制动器的参数--------13七、设计小结--------------------------------13八、设计参考资料----------------------------133轿车前轮制动器设计说明书前言汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。随着高速公路的迅速发展和车速的提高以及车流密度的日益增大，为了保证行车安全，汽车制动系的工作可靠性显得日益重要。也只有制动性能良好、制动系工作可靠的汽车，才能充分发挥其动力性能。本次课程设计根据任务要求只对夏利汽车盘式制动器方案设计。4一、汽车主要性能参数主要尺寸和参数：（1）、轴距：L=2405mm（2）、总质量：M=900kg（3）、质心高度：0.65m（4）、车轮半径：165mm（5）、轮辋内径：120mm（6）、附着系数：0.8（7）、制动力分配比：后制动力/总制动力=0.19（8）、前轴负荷率：60%；即质心到前后轴距离分别为L1=L?(1-60%)=962mmL2=L?60%=1443mm（9）、轮胎参数：165/70R13；轮胎有效半径re为：轮胎有效半径=轮辋半径+（名义断面宽度×高宽比）所以轮胎有效半径re=(2402+165×70%)=235.5mm（10）、制动性能要求：初速度为50KM/h时，制动距离为15m。则满足制动性能要求的制动减速度由：S=13.6(τ2‘+τ2“2)μ0+μ0225.92abmax计算最大减速度abmax，其中μ0=Ｕ0=50Km/h；S=15m；τ2‘=0.05s；τ2“=0.2s。经计算得最大减速度abmax≈7.47ms2?5二、制动器形式的选择摩擦式制动器按其旋转元件的形状可分为鼓式和盘式两大类。因为盘式制动器的旋转元件是一个垂向安放且以两侧面为工作面的制动盘，其固定摩擦元件一般是位于制动盘两侧并带有摩擦片的制动块。当制动盘被两侧的制动块夹紧时，摩擦表面便产生作用于制动盘上的摩擦力矩。盘式制动器常用作轿车的车轮制动器。而且轿车质量较小，制动力矩较小，这里选择盘式制动器为前轮制动器。盘式制动器按摩擦副中的固定摩擦元件的结构，分为点盘式和全盘式制动器两大类。一般轿车上大多数采用点盘式制动器，这里也选用点盘式制动器。点盘式制动器的固定摩擦元件是两块带有摩擦衬块的制动块，后者装在以螺栓固定于转向节或桥壳上的制动钳体中。两块制动块之间有作为旋转元件的制动盘，制动盘是用螺栓固定于轮毂上。制动块的摩擦衬块与制动盘的接触面积很小，在盘上所占的中心角一般仅约30°～50°，其结构较简单，质量小，散热性较好，借助于制动盘的离心力作用易于将泥水、污物等甩掉，维修也方便。点盘式制动器按制动钳的结构型式又可分为以下几种：(1)固定钳式盘式制动器(2)滑动钳式盘式制动器（3）摆动钳式盘式制动器6因为滑动钳式盘式制动器只在制动盘的一侧装油缸，结构简单，造价低廉，易于布置，结构尺寸紧凑，可以将制动器进一步移近轮毂，同一组制动块可兼用于行车和驻车制动。滑动钳由于没有跨越制动盘的油道或油管，减少了受热机会，单侧油缸又位于盘的内侧，受车轮遮蔽较少使冷却条件较好，另外，单侧油缸的活塞比两侧油缸的活塞要长，也增大了油缸的散热面积，因此制动液温度比用固定钳时低30℃～50℃，气化的可能性较小。所以这里所设计的制动器形式选用：滑动钳式盘式制动器7三,盘式制动器主要参数的确定1.制动盘直径D制动盘直径D希望尽可能大，这时制动盘的有效半径得以增大，就可以降低制动钳的夹紧力，降低摩擦衬块的单位压力和工作温度。但制动盘直径D受轮辋直径的限制。通常，制动盘的直径D选择为轮辋直径的70%~79%，这里曲75%。该乘用车的轮辋直径为240mm，且总质量：M=900kg所以制动盘直径取D=240×75%=180mm。2.制动盘的...
