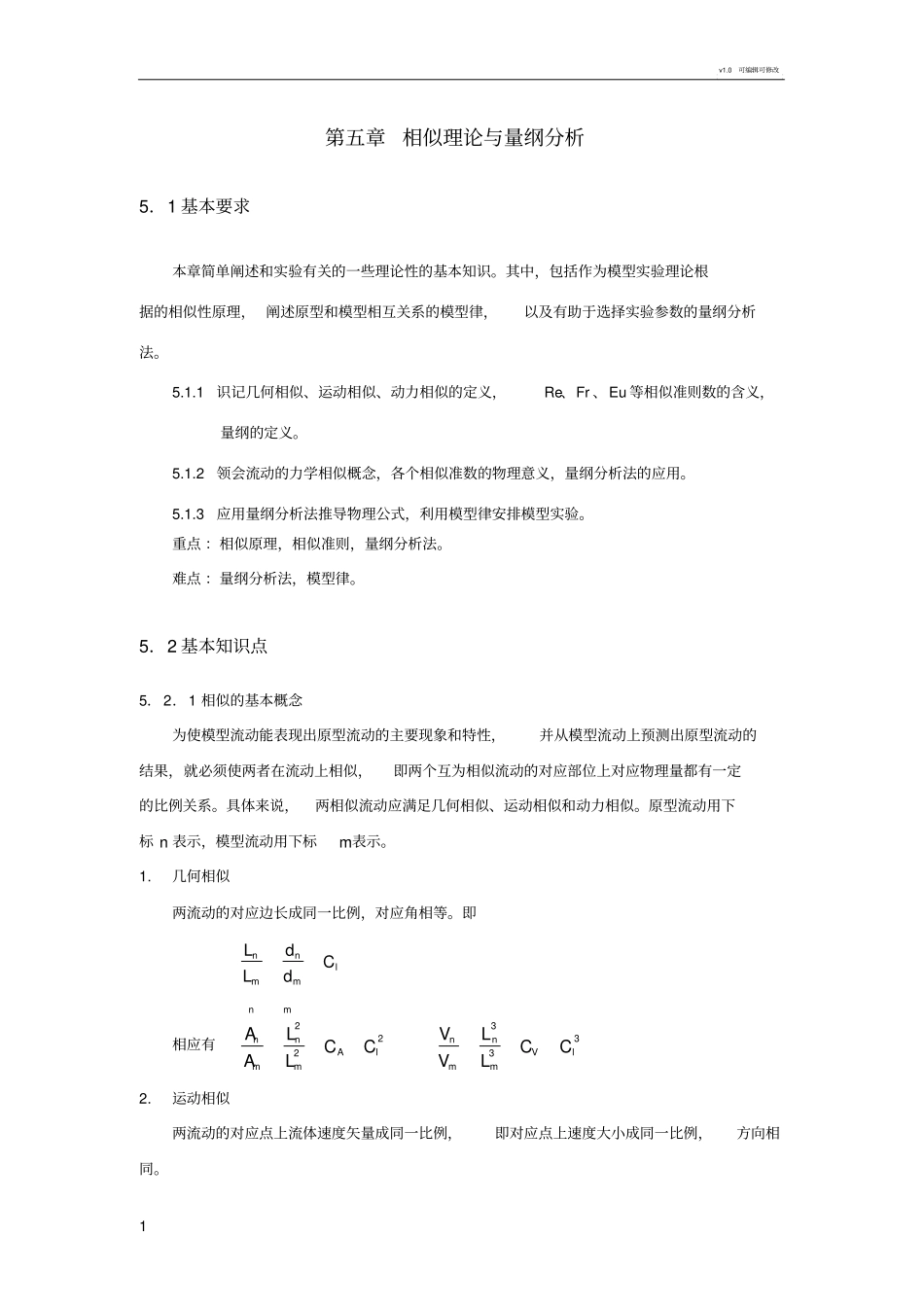

v1.0可编辑可修改1第五章相似理论与量纲分析5．1基本要求本章简单阐述和实验有关的一些理论性的基本知识。其中，包括作为模型实验理论根据的相似性原理，阐述原型和模型相互关系的模型律，以及有助于选择实验参数的量纲分析法。5.1.1识记几何相似、运动相似、动力相似的定义，Re、Fr、Eu等相似准则数的含义，量纲的定义。5.1.2领会流动的力学相似概念，各个相似准数的物理意义，量纲分析法的应用。5.1.3应用量纲分析法推导物理公式，利用模型律安排模型实验。重点：相似原理，相似准则，量纲分析法。难点：量纲分析法，模型律。5．2基本知识点5．2．1相似的基本概念为使模型流动能表现出原型流动的主要现象和特性，并从模型流动上预测出原型流动的结果，就必须使两者在流动上相似，即两个互为相似流动的对应部位上对应物理量都有一定的比例关系。具体来说，两相似流动应满足几何相似、运动相似和动力相似。原型流动用下标n表示，模型流动用下标m表示。1.几何相似两流动的对应边长成同一比例，对应角相等。即nnlmmLdCLdnm相应有222nnAlmmALCCAL333nnVlmmVLCCVL2.运动相似两流动的对应点上流体速度矢量成同一比例，即对应点上速度大小成同一比例，方向相同。v1.0可编辑可修改2nnummuCu相应有tllutuCCCCCC或者，2uuatlCCCCC3.动力相似两流动的对应部位上同名力矢成同一比例，即对应的受同名力同时作用在两流动上，且各同名力方向一致，大小成比例。ImpnnInnGnEnFmmGmpmEmFFFFFFCFFFFFF4.流动相似的含义几何相似是运动相似和动力相似的前提与依据；动力相似是决定二个流动相似的主导因素；运动相似是几何相似和动力相似的表现；凡相似的流动，必是几何相似、运动相似和动力相似的流动。5．2．2相似准则描述流体运动和受力关系的是流体运动微分方程，两流动要满足相似条件就必须同时满足该方程，利用该方程可得到模型流动和原型流动在满足动力相似时各比例系数之间的约束关系即相似准则。常用的相似准数为:1.雷诺数ReReuLuL，Re数表征了惯性力与粘滞力作用的对比关系。2.弗汝德数Fr2uFrgL，Fr数表征惯性力与重力作用的对比关系。3.欧拉数Eu2pEuu，Eu数表征压力与惯性力作用的对比关系。4.斯特劳哈勒数St2LutSttuuL，St数是时变加速度与位变加速度的比值，标志流动的非定常性。5．2．3模型律1.模型律的选择动力相似可以用相似准数表示，若原型和模型流动动力相似，各同名相似准数均相等，如果满足则称为完全相似。但同时满足所有相似准数都相等，在实际上是很困难的，有时也v1.0可编辑可修改3是不必要的。实际上我们往往只需要考虑主要动力相似，即只要起主导作用的相似准数相等即可。要达到主要动力相似就应该根据所研究或所需解决的原型流动的性质来选择恰当的相似准数。2.模型试验模型试验步骤：①选定lC；②求模型的几何边界；③选模型律；④实现相似，计算相应物理量。5．2．4量纲分析法1.量纲分析1）量纲量纲是物理量的单位种类。注意量纲与单位的区别！基本量纲是具有独立性的量纲，在流体力学领域中有三个基本量纲：长度量纲L、时间量纲T和质量量纲M。导出量纲由基本量纲组合表示。任一物理量均可由基本量纲的指数乘积的形式来描述：qMLT2）无量纲量无量纲量指物理量的量纲为1，用000MLT表示，实际是一个数，但与单纯的数不一样，它是几个物理量组合而成的综合物理量。无量纲量可由几个有量纲量通过乘除组合而成或由同类量的比值组成。无量纲量的优点：①客观；②不受运动规模的影响；③可进行超越函数的运算。3）量纲和谐原理量纲和谐性原理又被称为量纲一致性原理，也叫量纲齐次性原理，指一个物理现象或一个物理过程用一个物理方程表示时，方程中各项的量纲应该是一致的。推论：（1）凡正确反映客观规律的物理方程，都可表示成由无量纲项组成的无量纲方程。（2）量纲和谐原理规定了一个物理过程与有关物理量之间的关系。2.定理：对于某个物理现象，如果存在n个变量互为函数，即12(,,,)0nFAAA。而这些变量中含有m个基本量，则可把这n个变量成（n-m）个无量纲数的函数关系12(,,,)0nf，即可合并n个物理量为（n-m）个无量纲π数。定理解题步骤如下：v1.0可编辑可修改41）确定关系...
