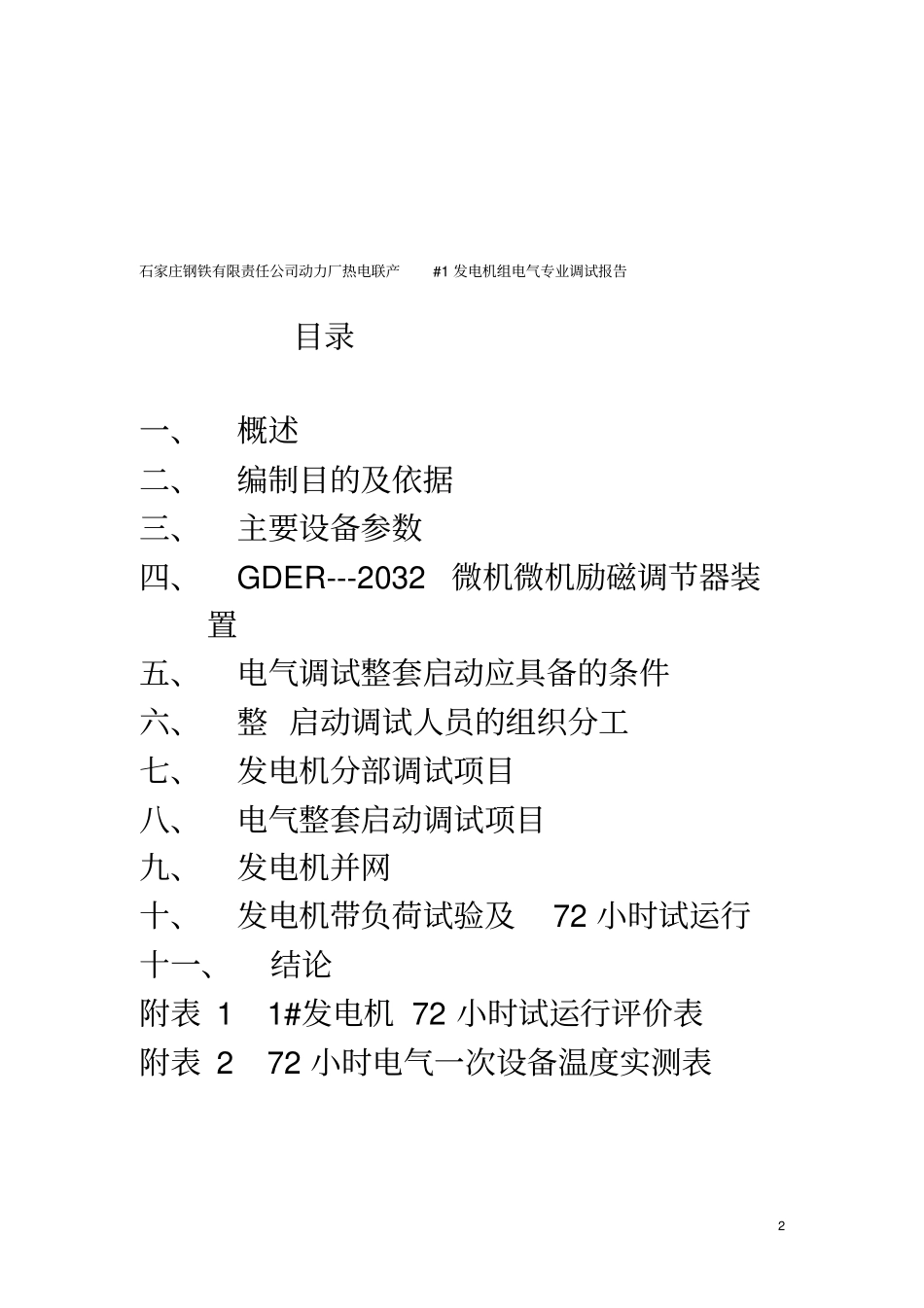

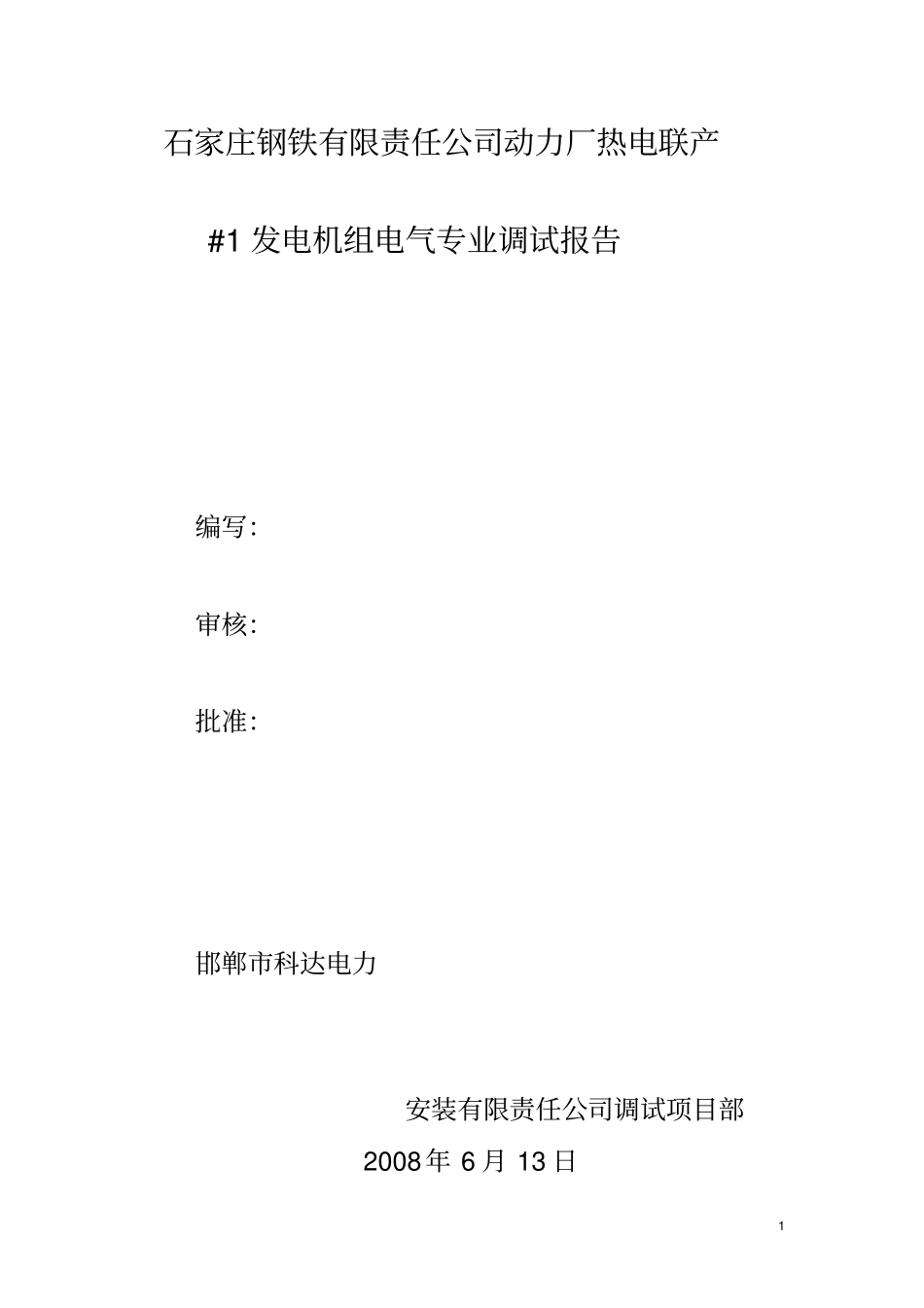

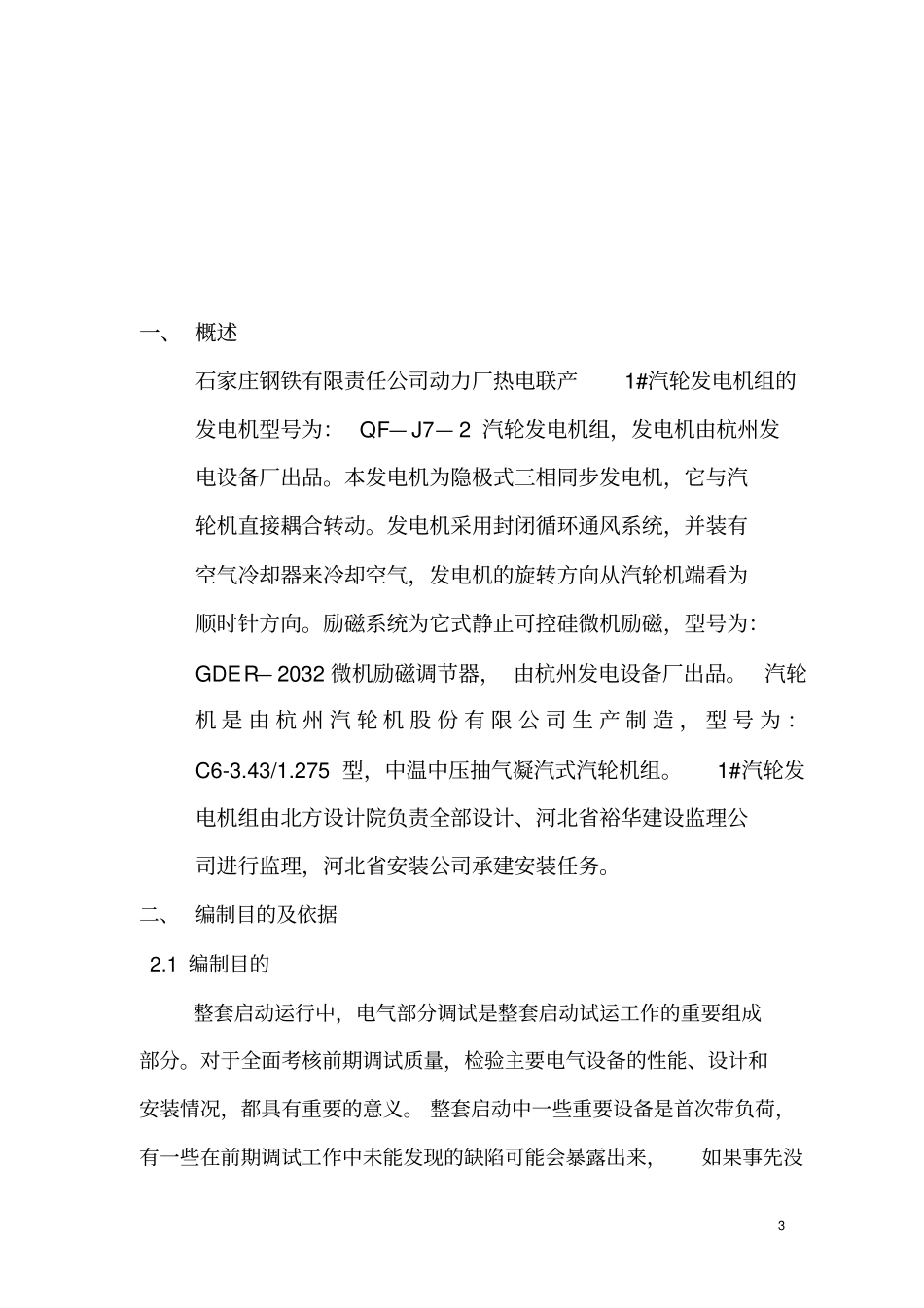

1石家庄钢铁有限责任公司动力厂热电联产#1发电机组电气专业调试报告编写：审核：批准：邯郸市科达电力安装有限责任公司调试项目部2008年6月13日2石家庄钢铁有限责任公司动力厂热电联产#1发电机组电气专业调试报告目录一、概述二、编制目的及依据三、主要设备参数四、GDER---2032微机微机励磁调节器装置五、电气调试整套启动应具备的条件六、整启动调试人员的组织分工七、发电机分部调试项目八、电气整套启动调试项目九、发电机并网十、发电机带负荷试验及72小时试运行十一、结论附表11#发电机72小时试运行评价表附表272小时电气一次设备温度实测表3一、概述石家庄钢铁有限责任公司动力厂热电联产1#汽轮发电机组的发电机型号为：QF—J7—2汽轮发电机组，发电机由杭州发电设备厂出品。本发电机为隐极式三相同步发电机，它与汽轮机直接耦合转动。发电机采用封闭循环通风系统，并装有空气冷却器来冷却空气，发电机的旋转方向从汽轮机端看为顺时针方向。励磁系统为它式静止可控硅微机励磁，型号为：GDER—2032微机励磁调节器，由杭州发电设备厂出品。汽轮机是由杭州汽轮机股份有限公司生产制造，型号为：C6-3.43/1.275型，中温中压抽气凝汽式汽轮机组。1#汽轮发电机组由北方设计院负责全部设计、河北省裕华建设监理公司进行监理，河北省安装公司承建安装任务。二、编制目的及依据2.1编制目的整套启动运行中，电气部分调试是整套启动试运工作的重要组成部分。对于全面考核前期调试质量，检验主要电气设备的性能、设计和安装情况，都具有重要的意义。整套启动中一些重要设备是首次带负荷，有一些在前期调试工作中未能发现的缺陷可能会暴露出来，如果事先没4有充分的准备，工作不细致，就有可能酿成事故，危及人身及设备安全。为了确保调试过程中人身及设备的安全，保证调试质量，规范调试项目，做到分工明确，组织严密，使调试工作有条不紊地进行，也为了完成石家庄钢铁有限责任公司动力厂热电联产1#汽轮发电机组的整套启动调试工作任务，明确启动调试工作范围，确保机组安全、可靠、经济、文明地投入运行，尽早的形成生产能力，发挥经济效益，特编修本方案。经批准后方可执行。2.2编制依据《火电工程调整试运质量检验及评定标准》、《电力系统自动装置检验条例》、《火电工程启动调试工作规定》、《电气设备安装工程交接试验标准》及有关《规程》、厂家技术标准和要求，设计院图纸和厂家产品说明书。三、主要设备参数3.1发电机型号：QF—J7—2序号名称参数序号名称参数1视在功率7功率2额定电压8额定电流3额定转速9额定频率4空载励磁电压10空载励磁电流5额定励磁电压11额定励磁电流56短路电流为额定电流值时的励磁电流12转子绕组电阻3.2励磁为静止可控硅微机励磁：GDER—2032微机励磁调节器序号名称参数序号名称参数1输出电压3接线星形2输出电流43.3发电机空气冷却器序号名称参数序号名称参数1冷却后气体温度≦40℃3容量260KW2最大压力0.254进水温度≦33℃5冷却空气量9.8㎡／s6冷却水PH值7四、GDER—2032微机励磁调节器装置由制造厂家调试。五、电气调试整套启动应具备的条件5.1所有电气设备名称、编号齐全，书写醒目、正确。带电部分标示清楚无误，隔离措施完备。5.2试运现场应清理干净，脚手架全部拆除，现场沟道、孔洞盖板齐全，道路畅通，平台、栏杆、护板齐全。5.3现场照明充足，主要楼梯、表盘、控制室、配电室等重要场所应有事故照明。65.4通讯设备齐备，厂房内应有足够的消防器材，消防道路畅通，消防水应能投入使用。5.5全部被试的一、二次设备已按正常工作连接。5.6发电机出口开关、灭磁开关、保护模拟动作、试验正常。5.7测量发电机一次、二次、主、副励磁机回路绝缘合格。5.8机组启动在试运指挥部指挥长的指挥下进行。参加试车的人员分工明确，在启动中及时向指挥长汇报所监督部位的工作情况，发现危害人身和设备安全的情况时，立即终止启动程序。5.9并网方案已报请主管调度部门批准。六、整套启动调试人员的组织分工6.1参加整套启动调试人员应有下列人员组成：6.1.1甲方的机组运行人员6.1.2安装单位的设备调试人员6.1.3设备厂家的技术服务人员6.1.4专业监督人员6.1.5整套启动...
