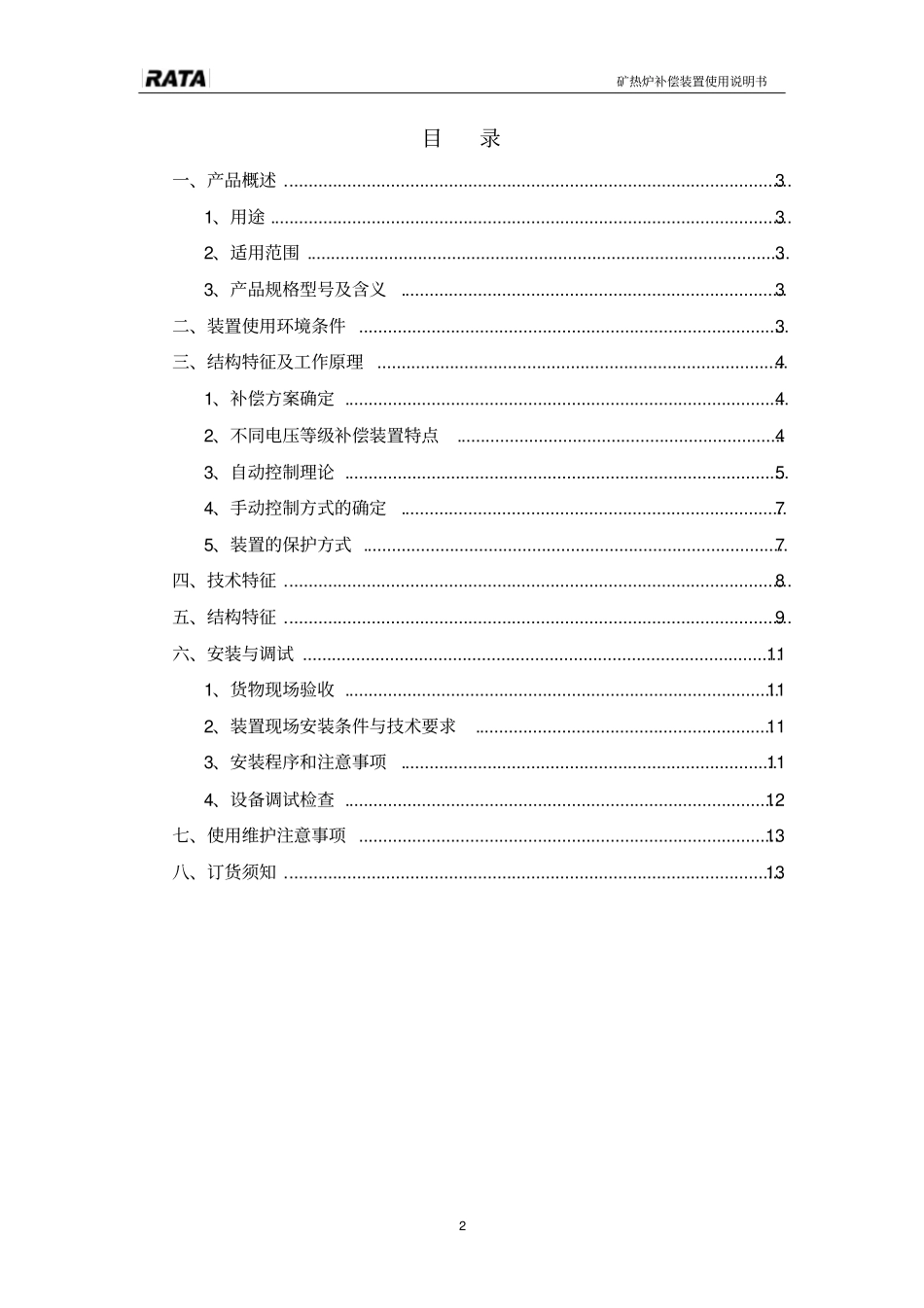

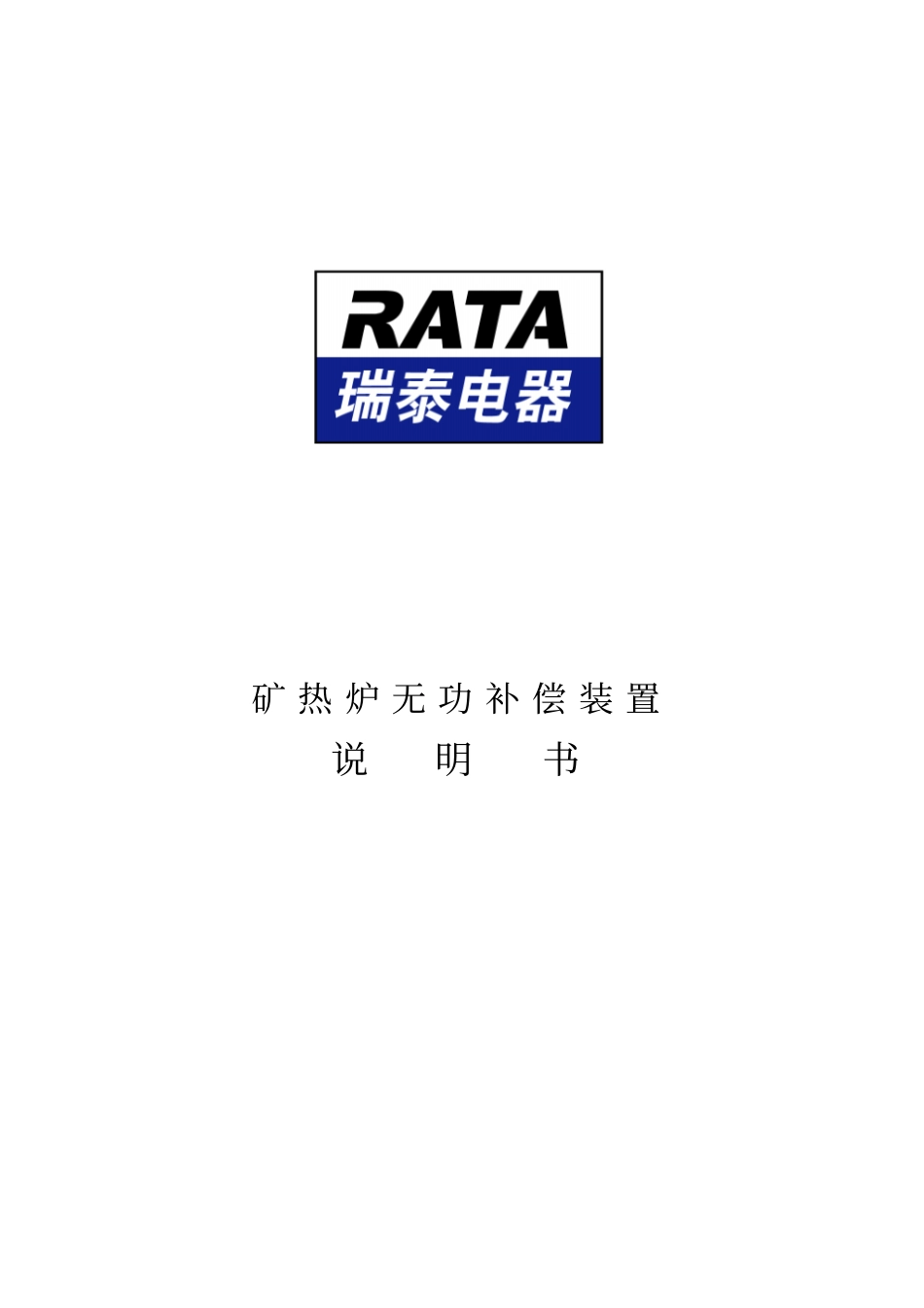

矿热炉无功补偿装置说明书矿热炉补偿装置使用说明书2目录一、产品概述.........................................................................................................31、用途............................................................................................................32、适用范围....................................................................................................33、产品规格型号及含义................................................................................3二、装置使用环境条件.........................................................................................3三、结构特征及工作原理.....................................................................................41、补偿方案确定............................................................................................42、不同电压等级补偿装置特点....................................................................43、自动控制理论............................................................................................54、手动控制方式的确定................................................................................75、装置的保护方式........................................................................................7四、技术特征.........................................................................................................8五、结构特征.........................................................................................................9六、安装与调试...................................................................................................111、货物现场验收..........................................................................................112、装置现场安装条件与技术要求..............................................................113、安装程序和注意事项..............................................................................114、设备调试检查..........................................................................................12七、使用维护注意事项.......................................................................................13八、订货须知.......................................................................................................13矿热炉补偿装置使用说明书3一、产品概述1、用途矿热炉无功补偿装置主要用于提高高能耗电弧冶炼设备的功率因数、降低短网损耗、抑制及滤除矿热炉冶炼过程产生的特征谐波，达到节约能源、提高设备利用率、降低生产成本的和提高产量目的。2、适用范围适用于生产各类铁合金、电石及黄磷等产品冶炼设备的进线处高压补偿及滤波装置、炉用变压器补偿绕组补偿及炉前短网补偿。采用工业计算机控制，可实现高、中、低压补偿装置自动及手动补偿功能。3、产品规格型号及含义二、装置使用环境条件1、安装地点的海拔高度不超过2500m，超过此海拔时供需双方协商确定。2、周围环境温度：户内-5℃～+50℃；户外-25℃～+55℃；矿热炉补偿装置使用说明书43、相对温度：安装运行周围环境相对湿度不超过90%；4、环境条件：安装场所应符合电气设备安全运行要求；5、安装场所无剧烈振动及颠簸，安装倾斜度不大于5°；6、装置能承受地震烈度为8度的作用不损坏。三、结构特征及工作原理1、补偿方案确定根据用户的不同情况，确定补偿方式。1）根据用户的实际接线情况，考虑补偿及滤波方案的经济性确定采用高、中、低压补偿；2）根据提高炉用变压器的利用率、保证三相电极电压，提高设备利用率角度，确定不同电压等级的补偿容量，同时结合补偿装置的安装成本及用户的实际需求确定高、中、低压补偿容量的分配。2、不同电...
