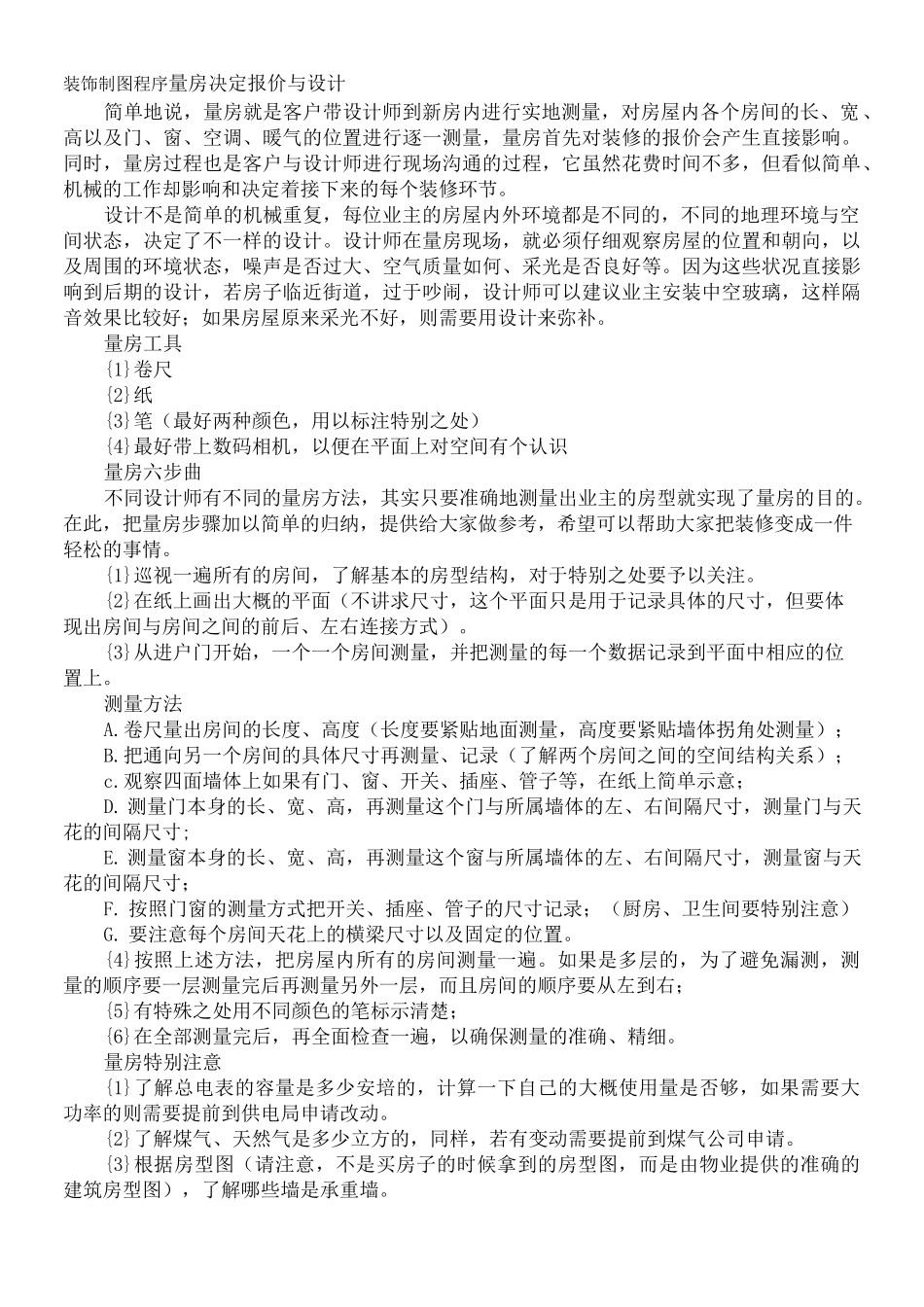

量房绘图要点装饰制图程序量房决定报价与设计简单地说，量房就是客户带设计师到新房内进行实地测量，对房屋内各个房间的长、宽、高以及门、窗、空调、暖气的位置进行逐一测量，量房首先对装修的报价会产生直接影响。同时，量房过程也是客户与设计师进行现场沟通的过程，它虽然花费时间不多，但看似简单、机械的工作却影响和决定着接下来的每个装修环节。设计不是简单的机械重复，每位业主的房屋内外环境都是不同的，不同的地理环境与空间状态，决定了不一样的设计。设计师在量房现场，就必须仔细观察房屋的位置和朝向，以及周围的环境状态，噪声是否过大、空气质量如何、采光是否良好等。因为这些状况直接影响到后期的设计，若房子临近街道，过于吵闹，设计师可以建议业主安装中空玻璃，这样隔音效果比较好；如果房屋原来采光不好，则需要用设计来弥补。量房工具{1}卷尺{2}纸{3}笔（最好两种颜色，用以标注特别之处）{4}最好带上数码相机，以便在平面上对空间有个认识量房六步曲不同设计师有不同的量房方法，其实只要准确地测量出业主的房型就实现了量房的目的。在此，把量房步骤加以简单的归纳，提供给大家做参考，希望可以帮助大家把装修变成一件轻松的事情。{1}巡视一遍所有的房间，了解基本的房型结构，对于特别之处要予以关注。{2}在纸上画出大概的平面（不讲求尺寸，这个平面只是用于记录具体的尺寸，但要体现出房间与房间之间的前后、左右连接方式）。{3}从进户门开始，一个一个房间测量，并把测量的每一个数据记录到平面中相应的位置上。测量方法A.卷尺量出房间的长度、高度（长度要紧贴地面测量，高度要紧贴墙体拐角处测量）；B.把通向另一个房间的具体尺寸再测量、记录（了解两个房间之间的空间结构关系）；c.观察四面墙体上如果有门、窗、开关、插座、管子等，在纸上简单示意；D.测量门本身的长、宽、高，再测量这个门与所属墙体的左、右间隔尺寸，测量门与天花的间隔尺寸;E.测量窗本身的长、宽、高，再测量这个窗与所属墙体的左、右间隔尺寸，测量窗与天花的间隔尺寸；F.按照门窗的测量方式把开关、插座、管子的尺寸记录；（厨房、卫生间要特别注意）G.要注意每个房间天花上的横梁尺寸以及固定的位置。{4}按照上述方法，把房屋内所有的房间测量一遍。如果是多层的，为了避免漏测，测量的顺序要一层测量完后再测量另外一层，而且房间的顺序要从左到右；{5}有特殊之处用不同颜色的笔标示清楚；{6}在全部测量完后，再全面检查一遍，以确保测量的准确、精细。量房特别注意{1}了解总电表的容量是多少安培的，计算一下自己的大概使用量是否够，如果需要大功率的则需要提前到供电局申请改动。{2}了解煤气、天然气是多少立方的，同样，若有变动需要提前到煤气公司申请。{3}根据房型图（请注意，不是买房子的时候拿到的房型图，而是由物业提供的准确的建筑房型图），了解哪些墙是承重墙。{4}了解进户水管的位置以及进户后的水管是几分管。{5}了解下水的位置和坐便器的坑位。量房制图要求1、量房前准备测量工具：画板、钢卷尺、测距仪、照像机、指南针、笔等。2、应向物管部门了解拆除部位状况及电梯可否使用。3、注明小区名称、客户姓名、单元幢号和楼层数。4、进入房内，应先了解户型结构，再开始画图。5、在标注的时候，文字和标高尽量标注在外面。6、标注尺寸时，按长宽高来标注。MH门高MW门宽CH窗高CW窗宽CTW窗台宽CTH窗台高DH地高LW梁宽W宽H高L长KSDJDH可视对讲地高JCKDH检查口地高DTW地台宽DTH地台高CSWDH存水弯地高HLH护栏高阳台无窗的梁底标高字母统一用CDH表示DL地梁TH台高7、有拆除项目较多时，应在拆除后到现场复核尺寸。8、制作图时，应按公司统一标准和要求进行绘制。9、所有标注中，应以公司统一材料代码进行标注。10、在标注中，有特殊要求时，可用文字标注。11、图纸绘制完成后，应交设计师进行审核，完毕交审核员审核。12、制图内容分为三类：第一类为平面类：（封面、目录、原始平面图、平面布局图、平面索引图、拆除墙体定位图、加砌墙体定位图、地面材质图、天花布置图、灯具定位图）第二类为立面类：（每个区域的立面图都要绘制。）第三类为剖面类：（剖面...
