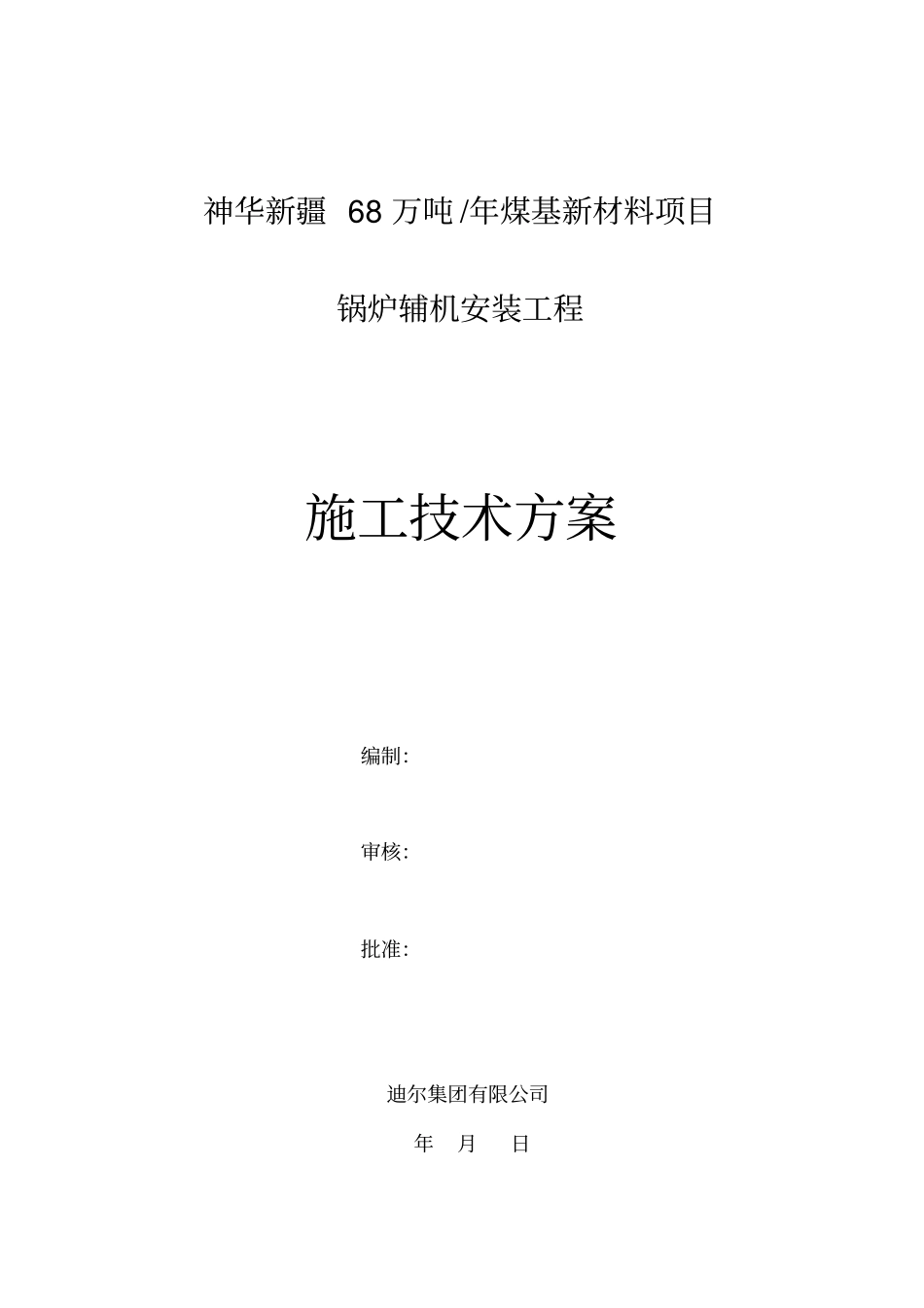

神华新疆68万吨/年煤基新材料项目锅炉辅机安装工程施工技术方案编制：审核：批准：迪尔集团有限公司年月日锅炉辅机安装施工技术方案目录1编制说明................................................11.1目的和范围.............................................11.2编制依据...............................................12工程概况.................................................12.1工程概述...............................................12.2施工范围和内容.........................................13工程主要实物量...........................................13.1锅炉附属设备...........................................13.2锅炉房检修起吊设备.....................................24施工组织.................................................24.1施工准备...............................................24.2施工劳动力计划.........................................34.3教育、培训与持证上岗管理...............................35主要施工机具计划.........................................36主要施工周转材料计划.....................................47施工平面布置.............................................48施工方法和工艺措施.......................................48.1锅炉房主要起吊检修设备安装..............................4锅炉辅机安装施工技术方案8.2一次风机、送风机及引风机安装............................58.3密封风机安装...........................................89施工质量保证措施........................................1010施工HSE保证措施.......................................1011施工进度计划...........................................1112施工过程技术资料和工程竣工技术资料管理..................1113有害和危险性因素的辨识与应急措施........................12锅炉辅机安装施工技术方案1/151编制说明1.1目的和范围1.1.1为更好地指导锅炉辅机设备的安装与调试，合理组织和安排安装工作，更快更好的完成3#锅炉的辅机安装工作，特编制本作业指导书。1.1.2本作业指导书仅适用于神华新疆68万吨/年煤基新材料项目动力装置3#锅炉辅机设备的安装，1.2编制依据《电力建设安全工作规程》（火电部分）DL5009.1-2002；《电力建设施工质量验收及评价规程》（锅炉机组）DL/T5210.2-2009；《电力建设施工技术规范》（锅炉机组篇）DL5190.3-2012；西北电力设计院有关设备基础及安装的图纸资料各设备厂家提供的安装图及相关的安装说明资料《工程建设标准强制性条文》条款。《机械设备安装工程施工及验收通用规范》GB50231-2009《起重设备安装工程施工验收规范》（GB50278-1998）；2工程概况2.1工程概述神华新疆68万吨/年煤基新材料项目动力中心建设规模为4×480t/h高温高压煤粉锅炉。该工程的主要内容是3#锅炉辅机的搬运、安装与调试，主要的工程量为锅炉房检修起吊设施和风机的安装。2.2施工范围和内容施工的范围主要集中在锅炉房和锅炉底部，主要的安装内容为检修起吊设施轨道的铺设和风系统设备，主要有一次风机及其检修轨道、送风机及其检修轨道引风机(带油系统)、密封风机及其检修轨道和磨煤机过轨吊。3工程主要实物量3.1锅炉附属设备锅炉辅机安装施工技术方案2/15序号设备名称设备型号(规格)单位数量备注1一次风机G6-30-14N020.2F型Q=25.83m3/s(TB)P=14658Pa(全压）台2电机YKK450-4型500KW6000V1485r/min2送风机G4-73-14No19.2F型Q=57.57m3/s(TB)P=4323Pa(全压）台2电机YKK450-6型355KW6000V980r/min3引风机Y5-236-14No19.2F型Q=137.8m3/s(TB)P=8859Pa(全压）台2电机YKK630-6型1600KW6000V980r/min4密封风机CMF9N3.4D132型Q=19000m3/h全压9000Pa台23.2锅炉房检修起吊设备序号项目名称起吊设备数量设备参数（起重量、标高、轨长）1一次风机检修轨道46t2送风机检修轨道26t3引风机检修轨道112t4密封风机电机检修轨道22t5磨煤机过轨吊2×8t过轨起重机12×8t4施工组织4.1施工准备4.1.1人员配备及要求安装人...
