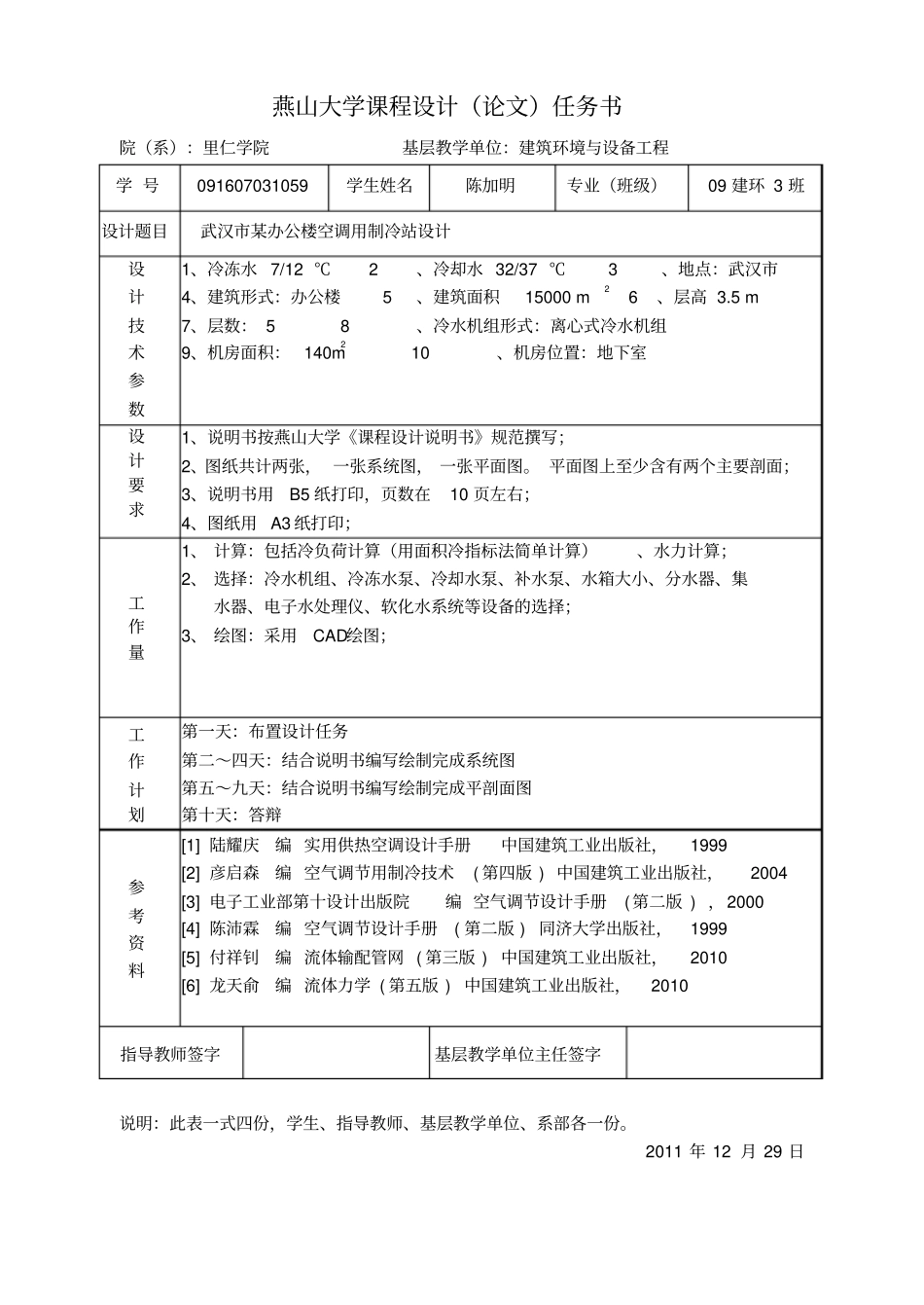

燕山大学课程设计说明书题目：武汉市某办公楼空调用制冷站设计学院（系）：年级专业：建筑环境09学号：学生姓名：指导教师：教师职称：教授燕山大学课程设计（论文）任务书院（系）：里仁学院基层教学单位：建筑环境与设备工程学号091607031059学生姓名陈加明专业（班级）09建环3班设计题目武汉市某办公楼空调用制冷站设计设计技术参数1、冷冻水7/12℃2、冷却水32/37℃3、地点：武汉市4、建筑形式：办公楼5、建筑面积15000m26、层高3.5m7、层数：58、冷水机组形式：离心式冷水机组9、机房面积：140m210、机房位置：地下室设计要求1、说明书按燕山大学《课程设计说明书》规范撰写；2、图纸共计两张，一张系统图，一张平面图。平面图上至少含有两个主要剖面；3、说明书用B5纸打印，页数在10页左右；4、图纸用A3纸打印；工作量1、计算：包括冷负荷计算（用面积冷指标法简单计算）、水力计算；2、选择：冷水机组、冷冻水泵、冷却水泵、补水泵、水箱大小、分水器、集水器、电子水处理仪、软化水系统等设备的选择；3、绘图：采用CAD绘图；工作计划第一天：布置设计任务第二～四天：结合说明书编写绘制完成系统图第五～九天：结合说明书编写绘制完成平剖面图第十天：答辩参考资料[1]陆耀庆编实用供热空调设计手册中国建筑工业出版社，1999[2]彦启森编空气调节用制冷技术(第四版)中国建筑工业出版社，2004[3]电子工业部第十设计出版院编空气调节设计手册(第二版)，2000[4]陈沛霖编空气调节设计手册(第二版)同济大学出版社，1999[5]付祥钊编流体输配管网(第三版)中国建筑工业出版社，2010[6]龙天俞编流体力学(第五版)中国建筑工业出版社，2010指导教师签字基层教学单位主任签字说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。2011年12月29日武汉市某办公楼空调用制冷站设计目录一、设计题目与原始条件二、方案设计三、负荷计算四、冷水机组选择五、水力计算1、冷冻水循环系统水力计算2、冷却水循环系统水力计算六、设备选择1、冷冻水和冷却水水泵的选择2、软化水箱及补水泵的选择3、分水器及集水器的选择4、过滤器的选择5、冷却塔的选择及电子水处理仪的选择6、定压罐的选择七、设计总结八、参考文献燕山大学课程设计说明书第1页一、设计题目与原始条件设计题目：武汉市某办公楼空调用制冷站设计原始条件：1、冷冻水7/12℃2、冷却水32/37℃3、地点：武汉市4、建筑形式：办公楼5、建筑面积：15000m26、层高：3.5m7、层数：5二、方案设计本设计中机房制冷系统为四管制系统，即冷却水供-回水管系统，冷冻水供-回水管系统。经冷水机组制冷后的7℃的冷冻水通过冷冻水供水管到达分水器，再通过分水器分别送到每栋办公楼，经过空调机组后的12℃冷冻水回水经集水器，再由冷冻水管返回冷水机组，通过冷水机组中的蒸发器与制冷剂换热实现换热过程。从冷水机组出来的37℃的冷却水经冷却水供水管到达冷却塔，经冷却塔冷却后降温到32℃后再返回冷水机组冷凝器冷却制冷剂，如此往复循环。最后考虑到系统的稳定安全有效的运行，系统中配备了电子水处理系统，软化水系统，补水定压系统等附属系统。三、负荷计算根据设计要求，设计建筑所需的冷负荷量为单位面积冷负荷量与建筑面积的乘积，再附上一定的富裕量，即，Q=RA(1+0.10)Q------设计所需的总负荷R------设计中单位面的负荷量，本设计中取125[1]A------建筑面积，本设计中取15000m2注：设计中取10%的富裕量[2]因此，Q=125×15000×1.10=2062.5KW四、冷水机组选择根据负荷量初定机组数量为2台，每台负荷量为1031.3KW，选用离心式制冷机组比较合适。故根据要求，选择机组型号为：LSLXR123-1050[3]机组数量：2LSLXR123-1050机组的参数见下表：燕山大学课程设计说明书第2页制冷量1055KW电功率/电压224KW/380V制冷剂R123制冷剂充注量700kg冷冻水系统冷却水系统进/出水温度(℃)12/732/37流量(m3/h)181.4266流程43接管通经(mm)150150污垢系数(m2℃/KW)0.0860.086水阻损失(MPa)0.120.083机组尺寸（长×宽×高）3860mm×1810mm×2766mm查得冷水机组的两端界面图如下：尺寸已标注，其中，1为冷却水进水接口，2为冷却水出水接口，3为冷冻水进口接...
