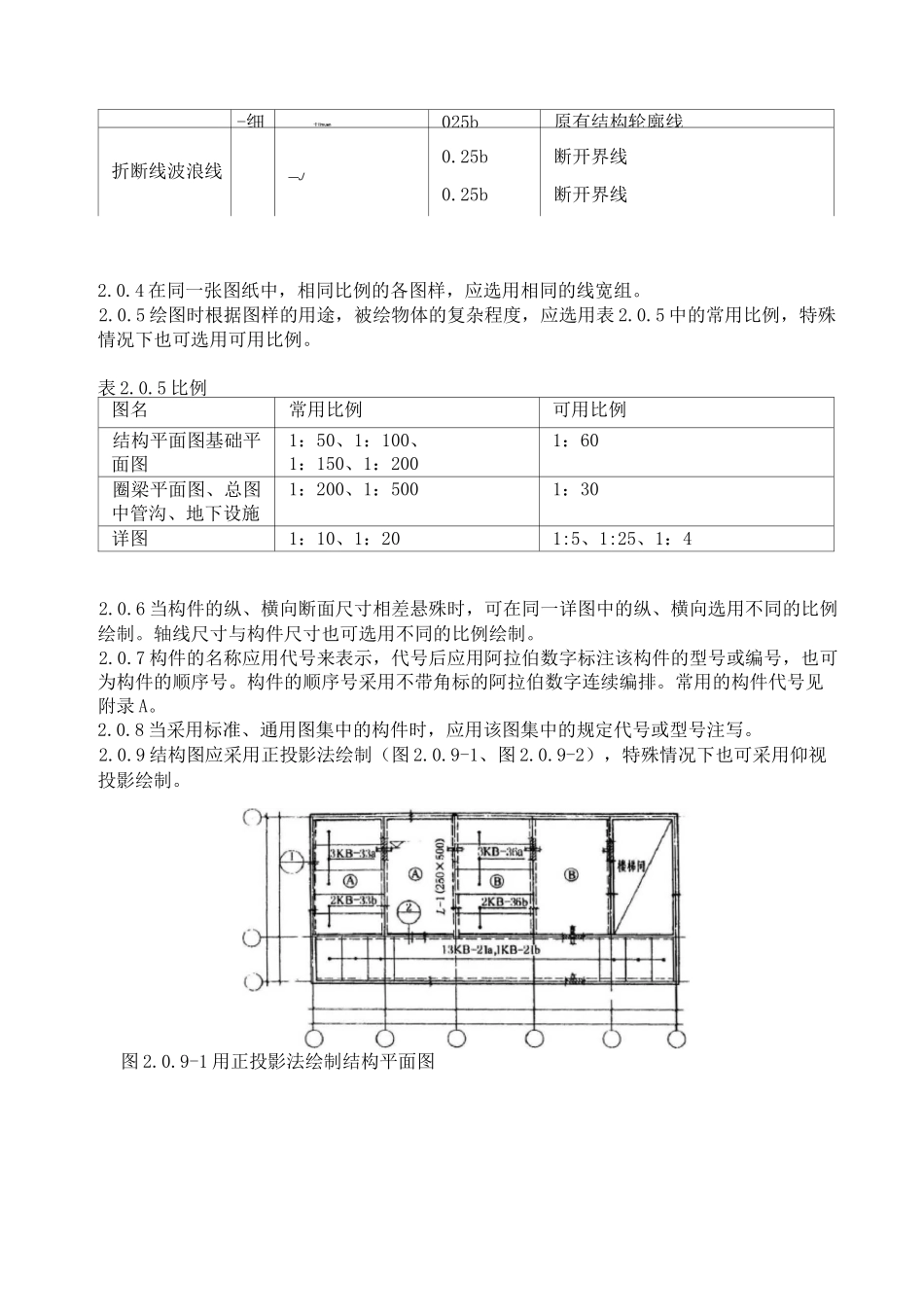

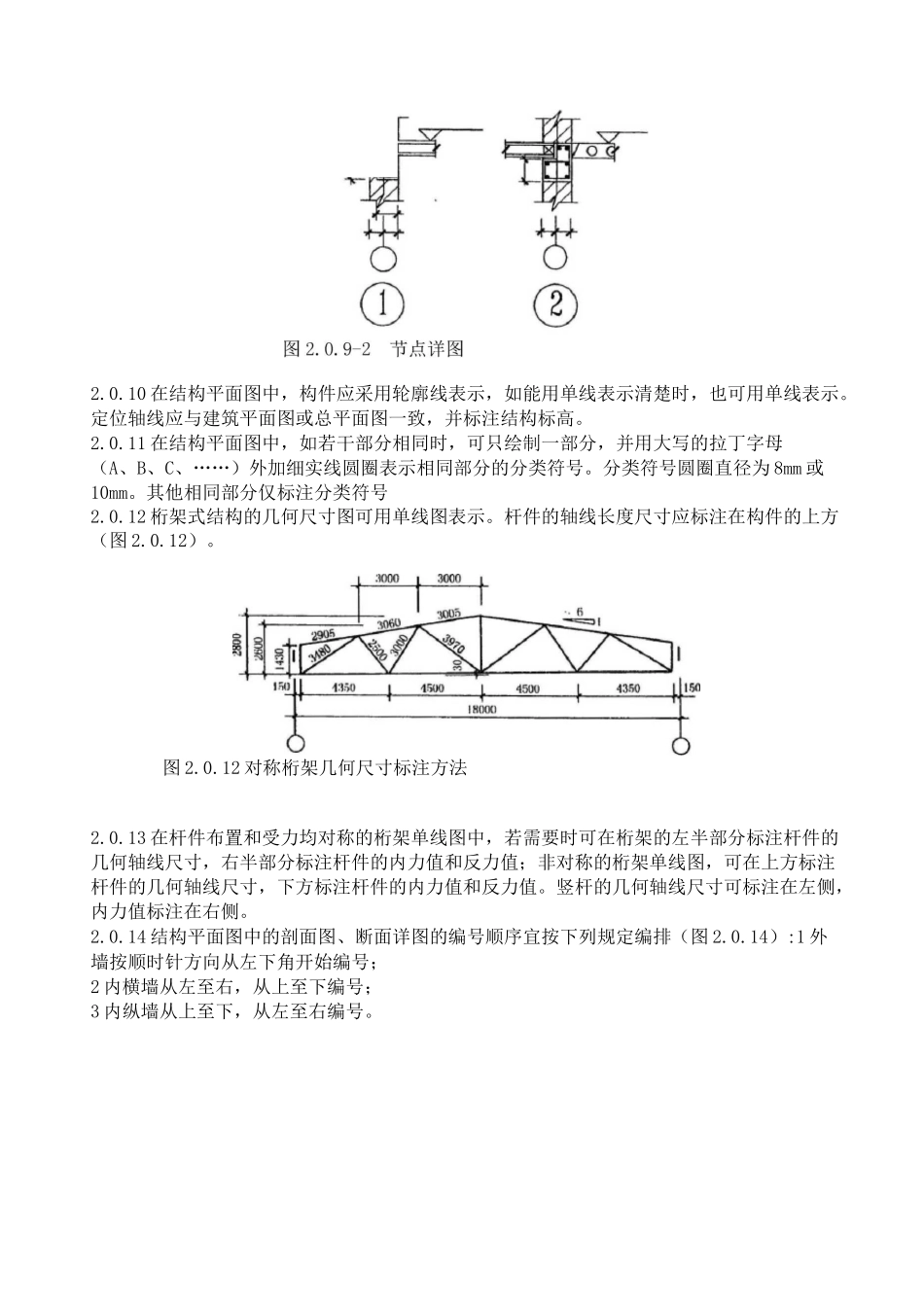

建筑结构专业制图，应选用表2.0.3所示的图线。虚单点长划0.5b结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板0.25b可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线、标咼付号、索引符号b不可见的钢筋、螺栓线、结构平面图中的不可见的单线结构构件线及钢、木支撑线JPICT■hli0.5b结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线——-——0.25b基础平面图中的管沟轮廓线、不可见钢筋混凝土构件轮廓线b柱间支撑、垂直支撑、设备基础轴线图中的中心线u.■<0.25b定位轴线、对称线、中心线双点长画线粗R■11■■»■F!■b预应力钢筋线1总则1.0.1为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。1.0.2本标准是建筑结构专业制图的基本规定，适应于工程制图中下列制图方式绘制的图样：1手工制图；2计算机制图。1.0.3本标准适用于建筑结构专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物的实测图；3通用设计图、标准设计图。1.0.4建筑结构专业制图除应符合本标准外，尚应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准的规定。2一般规定2.0.1图线宽度b,应按《房屋建筑制图统一标准》(GB/T50001-2001)中“图线”的规定选用。2.0.2每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b,再选用相应的线宽组。线线粗中2.0.3名称实一般用途螺栓主钢筋线结构平面图中的细粗中细粗细-细卡I!mu■n025b原有结构轮廓线折断线波浪线—J0.25b断开界线0.25b断开界线2.0.4在同一张图纸中，相同比例的各图样，应选用相同的线宽组。2.0.5绘图时根据图样的用途，被绘物体的复杂程度，应选用表2.0.5中的常用比例，特殊情况下也可选用可用比例。表2.0.5比例图名常用比例可用比例结构平面图基础平面图1：50、1：100、1：150、1：2001：60圈梁平面图、总图中管沟、地下设施等1：200、1：5001：30详图1：10、1：201:5、1:25、1：42.0.6当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸也可选用不同的比例绘制。2.0.7构件的名称应用代号来表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。构件的顺序号采用不带角标的阿拉伯数字连续编排。常用的构件代号见附录A。2.0.8当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。2.0.9结构图应采用正投影法绘制（图2.0.9-1、图2.0.9-2），特殊情况下也可采用仰视投影绘制。图2.0.9-1用正投影法绘制结构平面图2.0.10在结构平面图中，构件应采用轮廓线表示，如能用单线表示清楚时，也可用单线表示。定位轴线应与建筑平面图或总平面图一致，并标注结构标高。2.0.11在结构平面图中，如若干部分相同时，可只绘制一部分，并用大写的拉丁字母（A、B、C、……）外加细实线圆圈表示相同部分的分类符号。分类符号圆圈直径为8mm或10mm。其他相同部分仅标注分类符号2.0.12桁架式结构的几何尺寸图可用单线图表示。杆件的轴线长度尺寸应标注在构件的上方（图2.0.12）。图2.0.12对称桁架几何尺寸标注方法2.0.13在杆件布置和受力均对称的桁架单线图中，若需要时可在桁架的左半部分标注杆件的几何轴线尺寸，右半部分标注杆件的内力值和反力值；非对称的桁架单线图，可在上方标注杆件的几何轴线尺寸，下方标注杆件的内力值和反力值。竖杆的几何轴线尺寸可标注在左侧，内力值标注在右侧。2.0.14结构平面图中的剖面图、断面详图的编号顺序宜按下列规定编排（图2.0.14）:1外墙按顺时针方向从左下角开始编号；2内横墙从左至右，从上至下编号；3内纵墙从上至下，从左至右编号。图2.0.14结构平面图中断面编号顺序表示方法2.0.15构件详图的纵向较长，重复较多时，可用折断线断开，适当省略重复部分。2.0.16图样或标题栏内的图名应能准确表达图样、图纸构成的内容，做到简练、明确。3混凝土结构3.1钢筋的一般表示方法3.1.1钢筋的一般表示方法应符合表3.1.1-1〜表3.1.1-4的规...
