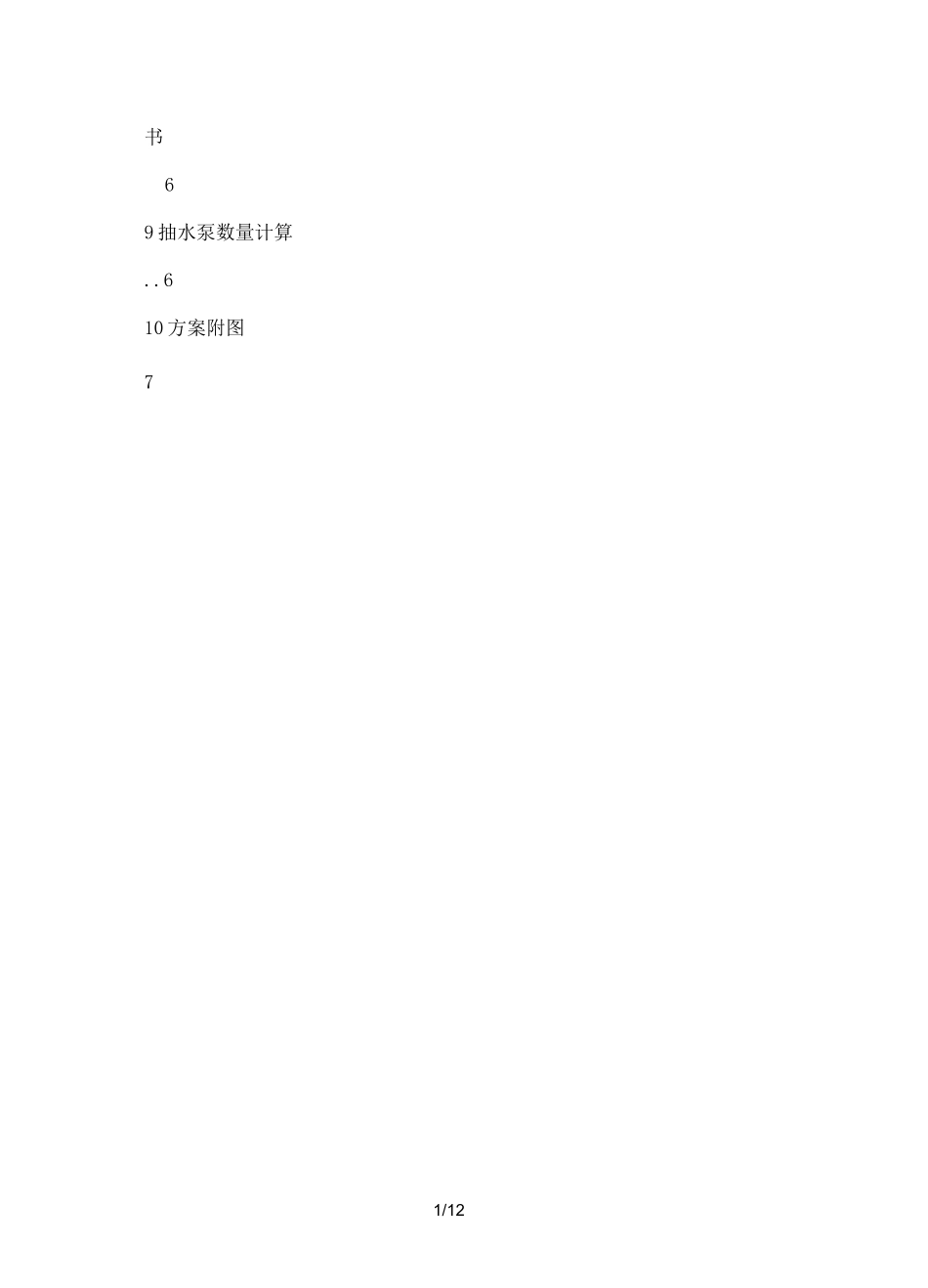

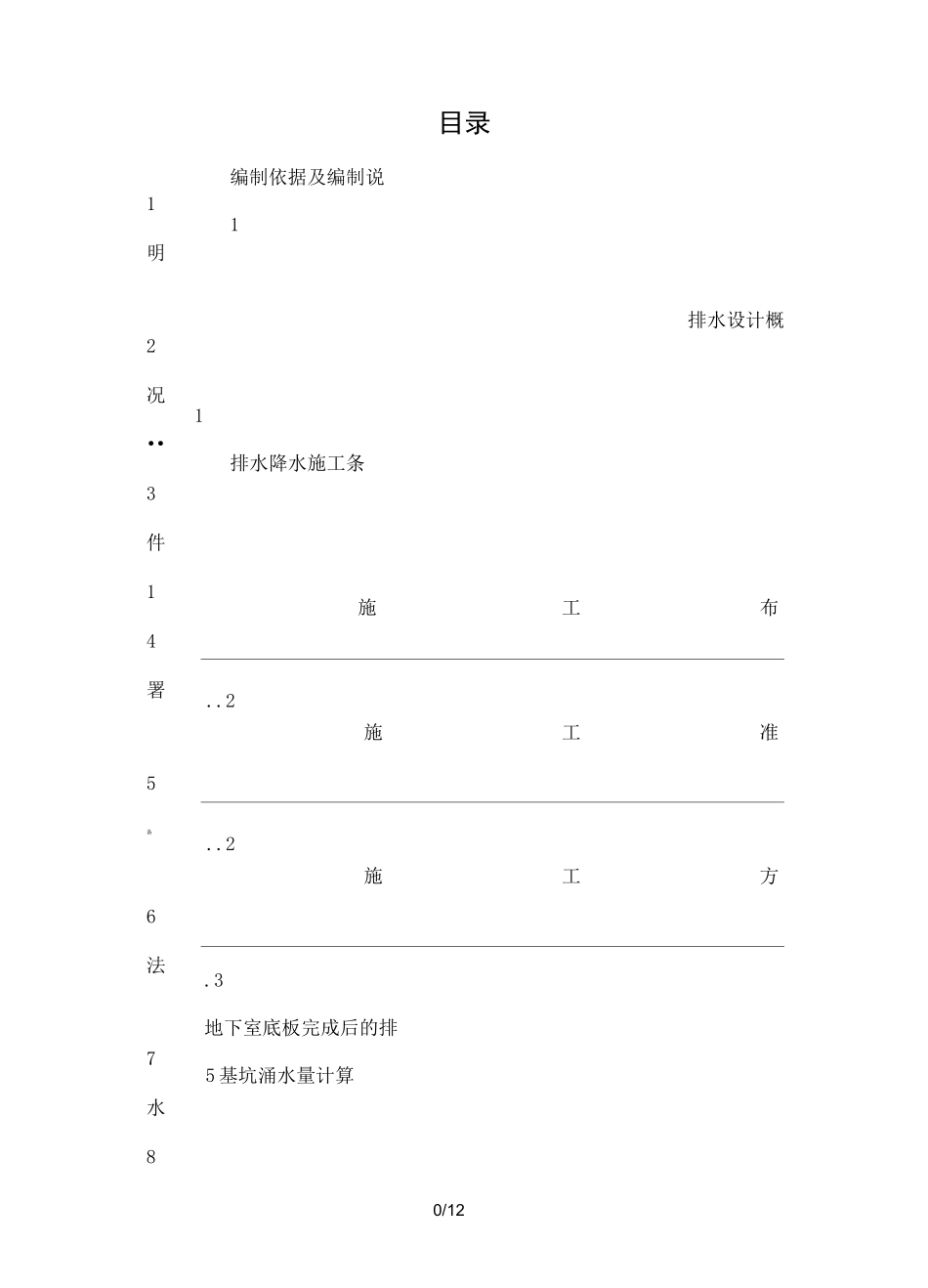

0/12目录编制依据及编制说1排水设计概1排水降水施工条施工布..2施工准..2施工方.3地下室底板完成后的排5基坑涌水量计算1明2况••3件14署5备6法7水81/12书69抽水泵数量计算..610方案附图72/121编制依据及编制说明1.1编制依据1.**********现场项目部提出的若干工程情况、配合要求等。2.《********施工组织设计》及建设单位制定的工期节点要求。3．本工程现场基坑实际情况。3.时代建筑设计院设计的“******工程”施工图纸。4．我公司以往类似工程经验。1.2编制说明1．本工程地下室施工，根据现场实际情况，必须先进行排水降水工作，否则无法开展施工。故本工程排水降水工作特别重要，排水降水工作的好坏，直接关系到后续工作的开展、同时影响整个工期。故我项目部把此项工作列为地下室施工中的重点，并作了详细的计划和准备。2排水设计概况由于场地为原有水塘，故基坑本来就有一定积水，且水位线高、地下水丰富。由于利用原水塘底做地下室底板基层，故基坑排水降水等同于一般工程的地面明排水。本工程排水设计只排至现场西侧1栋外道路上的市政排水井，若建设单位指定要排至小河内，我部应再补充方案。3排水降水施工条件由于现场桩基施工已快完成，并有2栋及3栋办理了部分场地的移交，具备了一定的工作面，又因为根据本工程地下室施工组织设计，原计划先施3/12工2栋部位，排水降水计划符合组织设计要求。现场周边已完成了市政排水管及其它地下室分项工程施工准备工作，现场具备了一定的施工条件，特制定本方案。4施工布署4．1水泵数量安排根据本工程地下室施工组织设计，整个地下室施工分6个施工段，同一专业施工过程在施工段之间组织依次施工。我部计划随着施工段的转移抽水工作重点也随之转移，故共安排6台大功率水泵抽水（直接从坑内抽到坑外），另安排10台小功率水泵负责抽承台水至坑内排水沟内并随需要移动。4．2施工顺序自然水、表面积水及（结构集水井及低位承台电梯井处集水井中的水）——后浇带清洗槽——坑内周边排水明沟——坑内周边集水井——坑外截水明沟——沉淀池——市政排水井5施工准备5.1技术准备5.1.1应具备的技术资料：作好抽水台班计量工作，确定好建设单位指定的排水弃水口。5.1.2测量好排水沟、集水井的位置。5.2机械设备准备所有施工机械在土方工程施工前，全部调至正常工作状态，并在机具保管室备足各种设备易损件，对每台机具的维修都要定人定机。对于大功率水泵现场共7台，留1台备用。4/125.2.1、系统设备配置抽水泵：75WGL7台备用2台人员：5名铁锹：5把抽水带：400米开关箱;5个5．3现场准备5．3．1疏通运输道路，接通施工中临时用水、电源。5．5．2作好集水井处的安全防护工作。5．4材料准备：5．4．1现场应准备好水泥、沙、卵石、砖以及集水井所用材料。6施工方法6.1排水方法：本工程地下室水位较高，根据现场情况，计划排水采用明沟、集水井相结合的方式进行排水，由于本工程底板为无结构找坡，故计划从中间向东西方向排水，经过沉淀池沉淀后排入建设单位指定的市政排水口。整个排水系统如下：利用地下室部位的结构集水井抽水至1栋、2栋3栋北侧截水沟，后浇带排水明沟排入基坑内周边排水沟，基内周边排水沟排入坑内周边排水沟中的集水井，再由坑内周边集水井抽出坑内，排入坑外的截水沟，截水沟排水至建设单位指定的市政排水口。排水流程如下：自然水、表面积水及（结构集水井及低位承台电梯井处集水井中的水）——后浇带清洗槽——坑内周边排水明沟——坑内周边集水井——坑外截水明沟——市政排水井5/12基坑内结构集水井、低位承台电梯井处临时集井作法，采用钢筋笼外封钢丝网包裹，开挖临时集水井时，其开挖边跟钢筋笼外边大于500mm为宜，底铺500厚5-40粒径卵石作过滤层，然后再把钢筋笼放入并用同样卵石大致500mm厚从侧围堵作为过滤层。抽水泵可直接放置在钢筋笼中。后浇带清洗槽，在后浇带底部按结构说明开挖深＞100mm沟槽然后在底部浇好C15砼垫层100厚（同时做好防水附加层），按0.3%坡底排水具体作法如附图：坑内周边排水沟及坑外截水沟作法；直接用灰沙砖砌筑底部100厚C15素砼找坡，沟槽内用水泥砂抹面，其大小为300*250（沟壁厚度为120mm）。...
