光纤熔接过程图解VIP免费

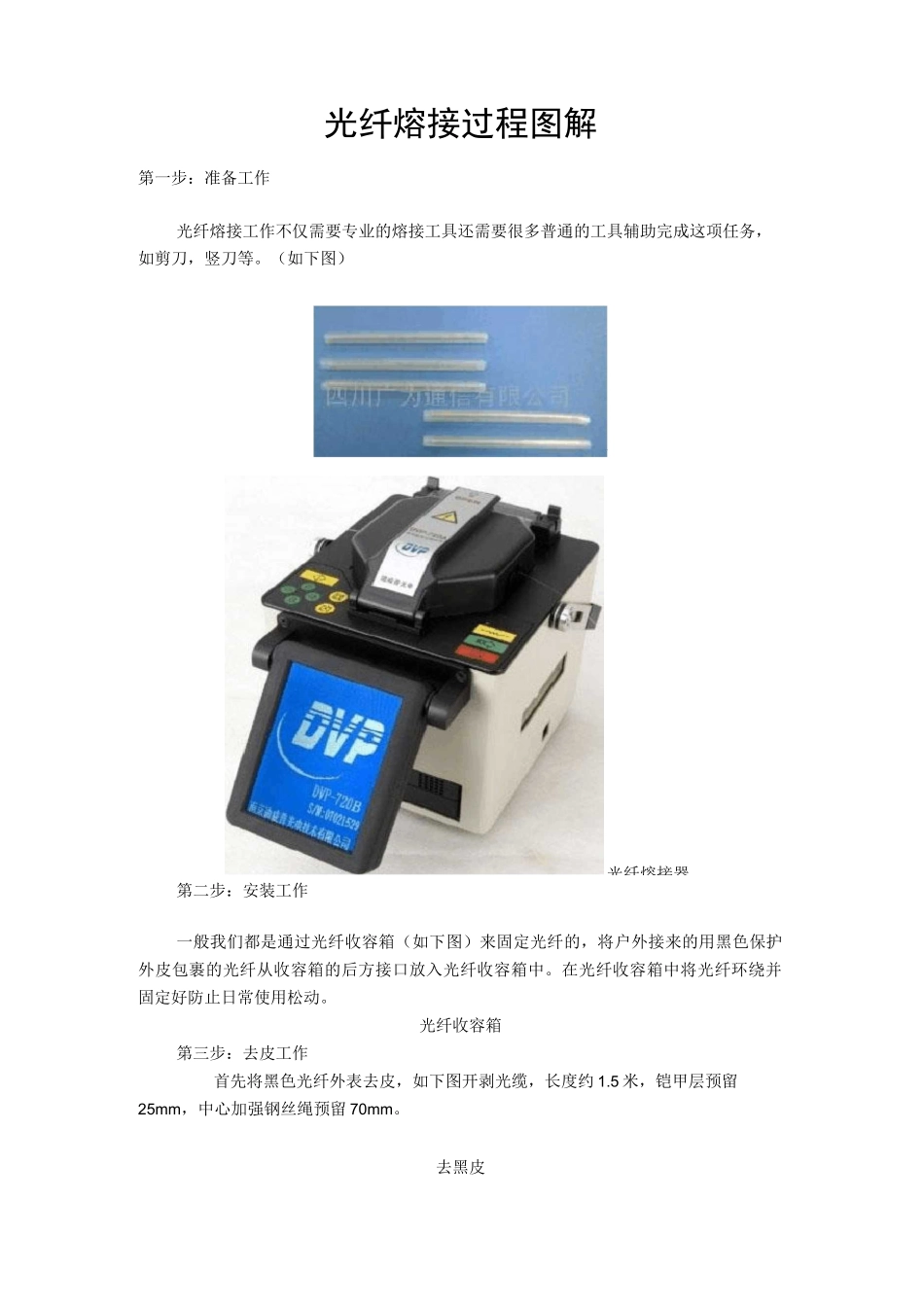

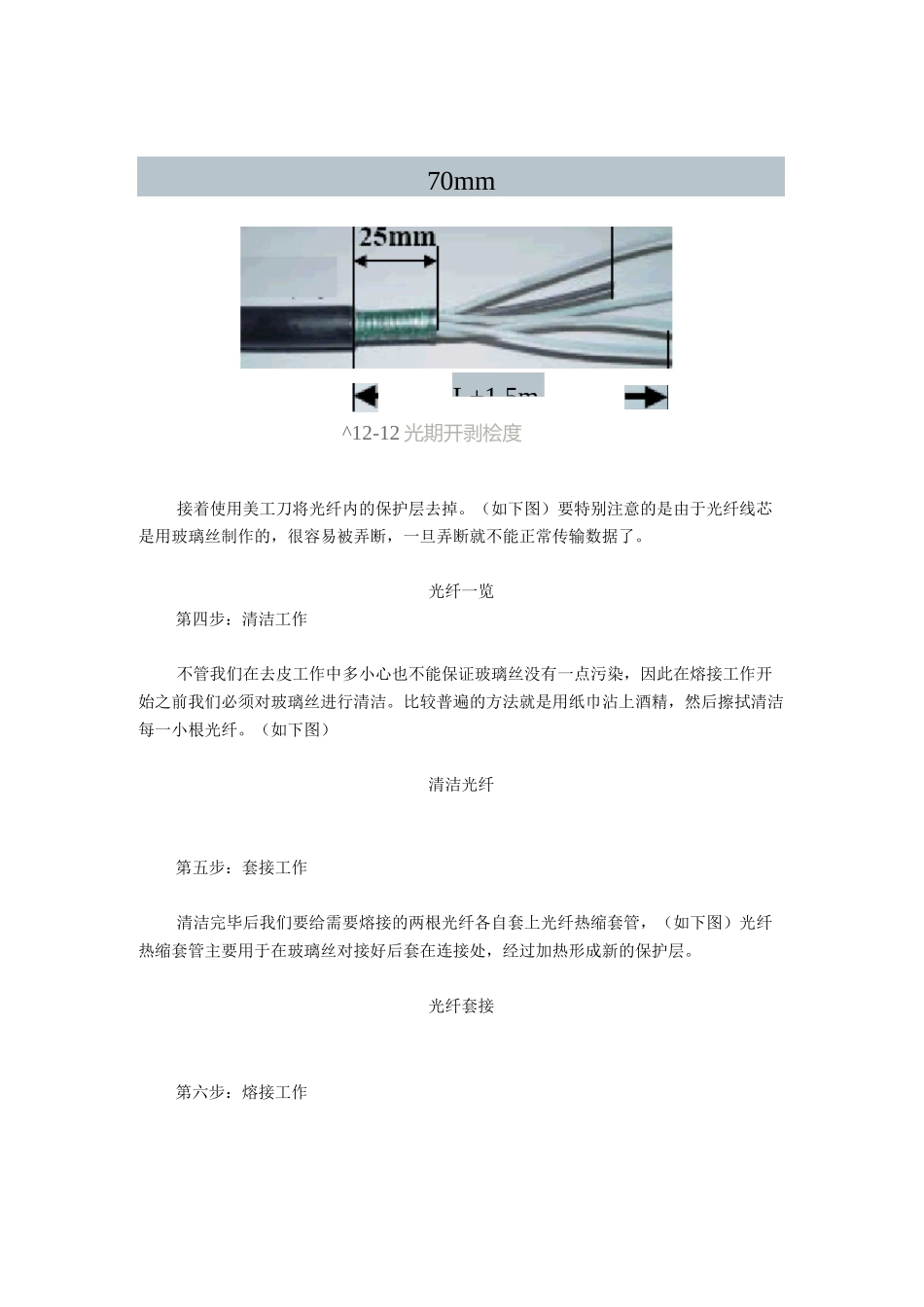

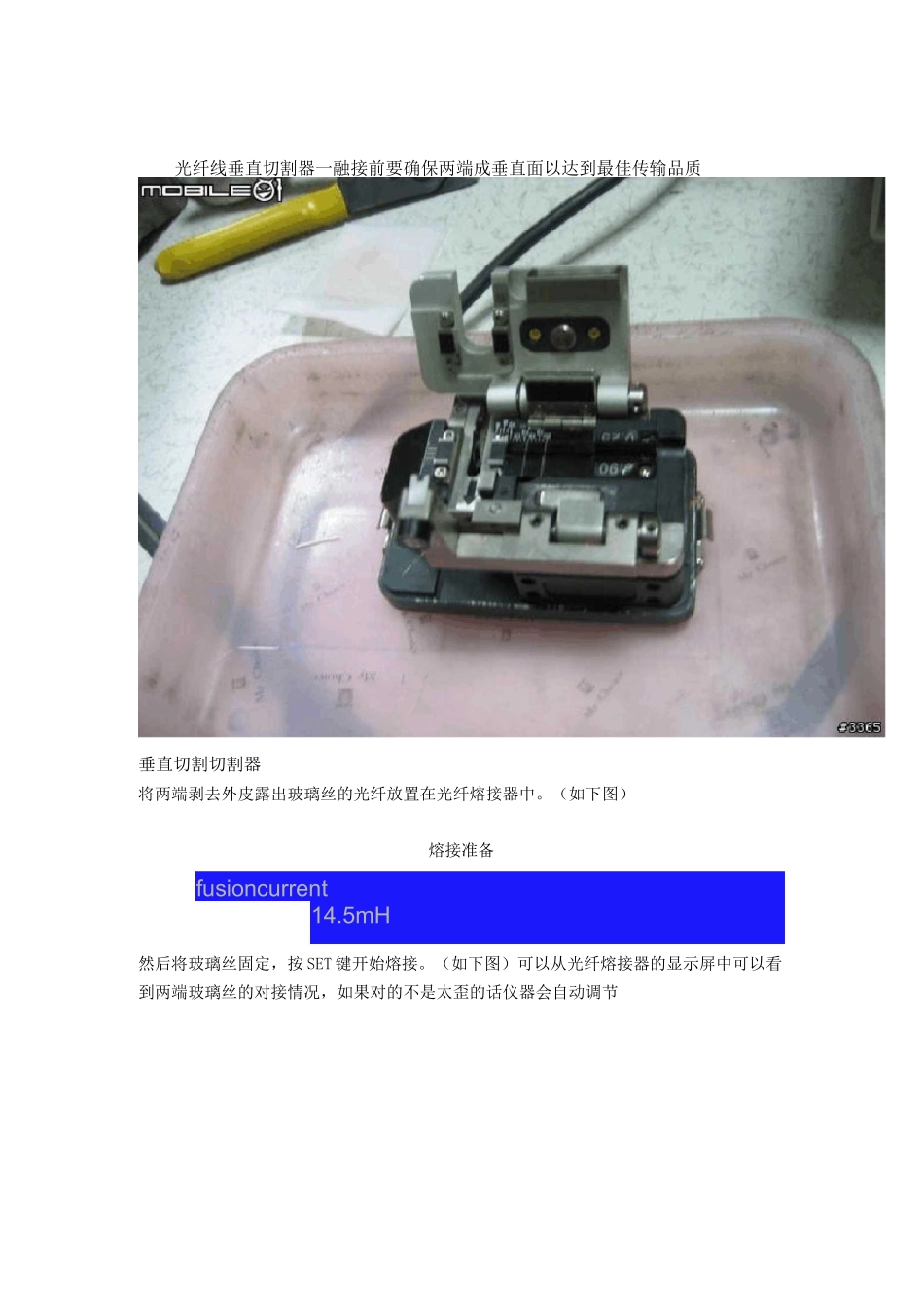

光纤熔接器光纤熔接过程图解第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。（如下图）第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。在光纤收容箱中将光纤环绕并固定好防止日常使用松动。光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。去黑皮L+1.5m70mm^12-12光期开剥桧度接着使用美工刀将光纤内的保护层去掉。（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。光纤套接第六步：熔接工作光纤线垂直切割器一融接前要确保两端成垂直面以达到最佳传输品质垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。（如下图）熔接准备fusioncurrent14.5mH然后将玻璃丝固定，按SET键开始熔接。（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X,Y手动调节位置。等待几秒钟后就完成了光纤的熔接工作。熔接工作熔接完成-误差O.OOdB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。这时候就可以使用刚刚套上的光纤热缩套管进行固定了。将套好光纤热缩套管的光纤放到加热器中按HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。最后还需要把熔接好的光纤放置固定在光纤收容箱中。光纤包装第八步：光纤转接箱内部配线盘CEUR第九步：讯号品质测量仪AQ-?HODOPTICALFIBEOSA^^竺BSTAR^STflFCW审HQHisisnNftW1G4£颅BiT倘hEAD!■-UKRniffl厂unsr^HGfiKALIS-iHHCH5IP■'Ljf；黑#3365总结:光纤连接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确的熔接有质有量的光纤。再此介绍熔接的全过程仅仅希望对各位读者今后的工作学习有所帮助，也算是丰富大家的见识和阅历了。
