云汉芯城电子工程师社区教学心得之简单易懂的单机片教程VIP专享VIP免费

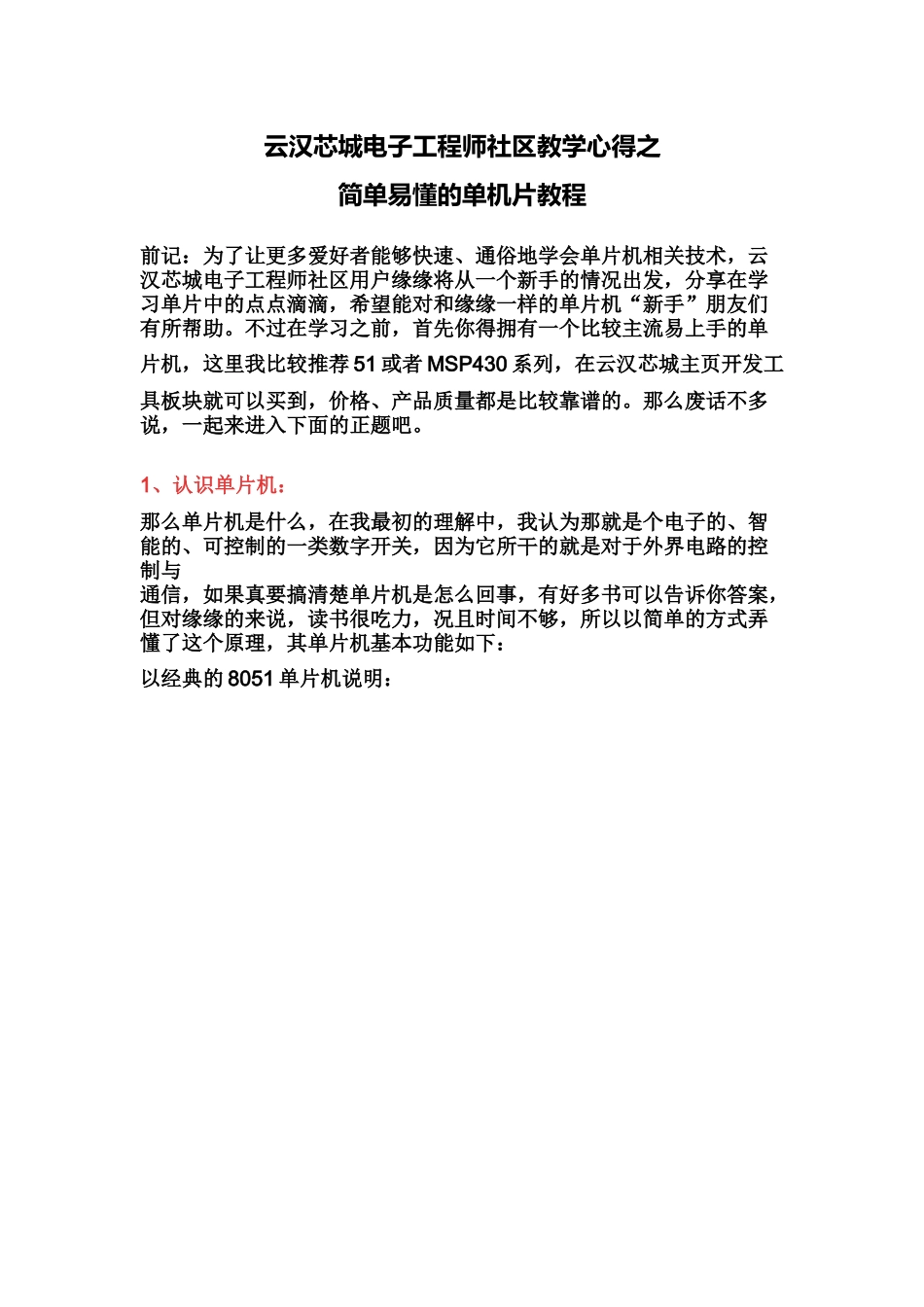

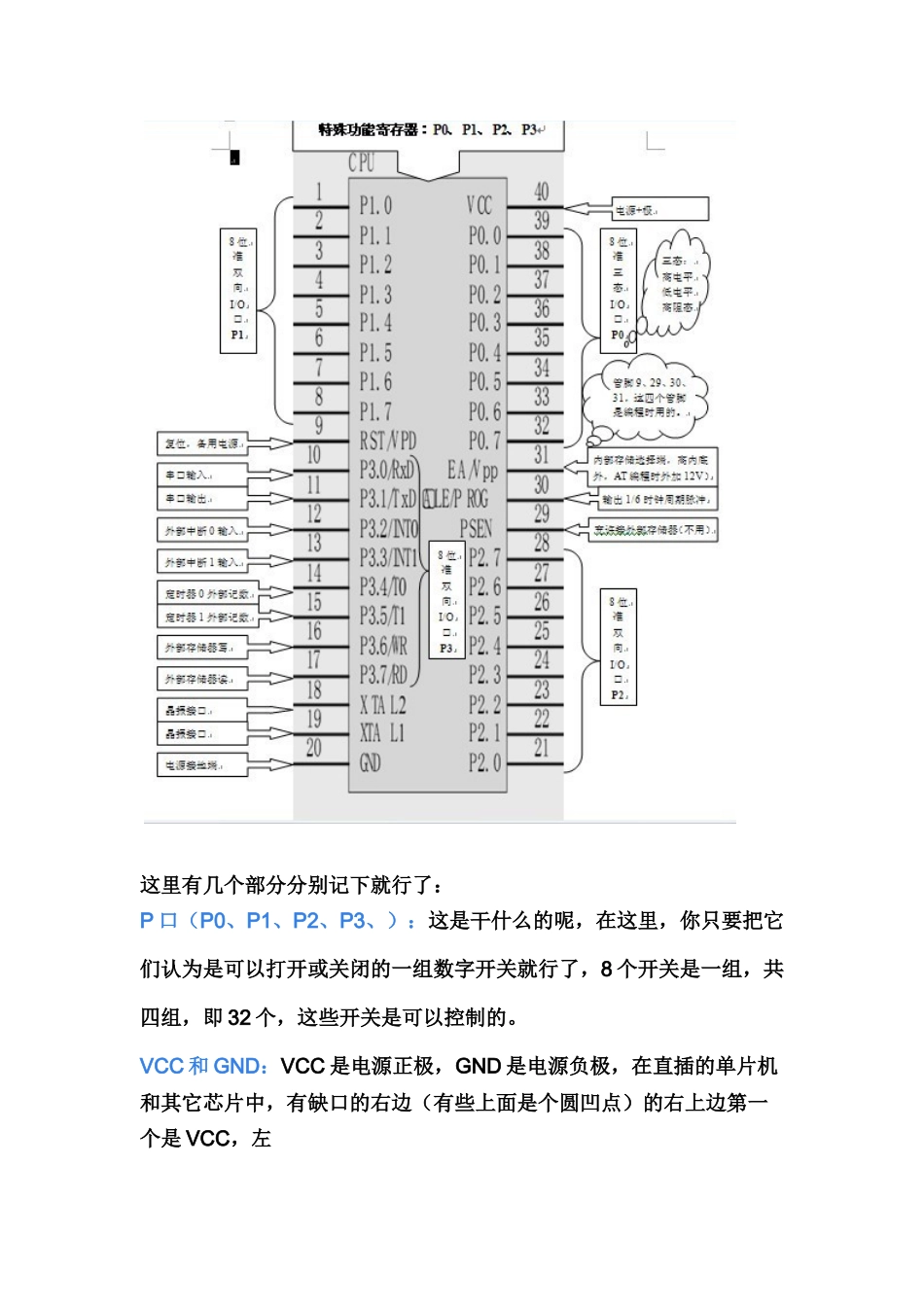

云汉芯城电子工程师社区教学心得之简单易懂的单机片教程前记：为了让更多爱好者能够快速、通俗地学会单片机相关技术，云汉芯城电子工程师社区用户缘缘将从一个新手的情况出发，分享在学习单片中的点点滴滴，希望能对和缘缘一样的单片机“新手”朋友们有所帮助。不过在学习之前，首先你得拥有一个比较主流易上手的单片机，这里我比较推荐51或者MSP430系列，在云汉芯城主页开发工具板块就可以买到，价格、产品质量都是比较靠谱的。那么废话不多说，一起来进入下面的正题吧。1、认识单片机：那么单片机是什么，在我最初的理解中，我认为那就是个电子的、智能的、可控制的一类数字开关，因为它所干的就是对于外界电路的控制与通信，如果真要搞清楚单片机是怎么回事，有好多书可以告诉你答案，但对缘缘的来说，读书很吃力，况且时间不够，所以以简单的方式弄懂了这个原理，其单片机基本功能如下：以经典的8051单片机说明：这里有几个部分分别记下就行了：P口（P0、P1、P2、P3、）：这是干什么的呢，在这里，你只要把它们认为是可以打开或关闭的一组数字开关就行了，8个开关是一组，共四组，即32个，这些开关是可以控制的。VCC和GND：VCC是电源正极，GND是电源负极，在直插的单片机和其它芯片中，有缺口的右边（有些上面是个圆凹点）的右上边第一个是VCC，左下边最后一个是GND。晶震：你就想成是单片机的心脏就行了（必须的，没有心脏单片机活不了，估计没有心脏，咱也活不了）经典的单片机是40个管脚，现在通过上面的介绍，只剩下4根了，这四根分别是复位电路：RST（复位就是看做是重新启动）充许接外部存储器：PSEN（一般不用）输出1/6时钟周期脉冲：ROG（一般也不用）内部存储选择端：（EA，大多情况下，这个也不用，一般接VCC）看懂了基本情况，是不是对单片机有个初步了解呢，那么，对它的功能缘缘会在后面的帖子中分类举例说明，当把例子弄明白时，单片机的功能也就搞清楚了。那么如何样去做实验呢，最好的方法就是自己焊块板子，或者弄套开发板，但缘缘后来发现，所有的开发板都有个问题，高度集成，不利于学习，很多的开发板只是有例程，但对原理介绍很少，最后还得自己查资料，所以，焊板子对学习来说，是一种很好的选择。如果你说你不会焊，那么不要紧，你先买个烙铁，然后弄块万用板，再搞块单片机与紧锁座，加个开关按键、LED灯，再配个晶震与电容，只要对你对照下单片的说明文件，这事很好搞定。记得当初有个叫阿基米德的疯子说过这样一句话：“给我一根棒子，再给我一个支点，我可以橇动球！”估计这人是不想活了，拿地球开玩笑，他不要命，咱还要命呢！那么我现在可以对你说：“给你一把烙铁，你可以做个最小单片系统！”这可不是吹牛哦。如果闲麻烦，网上有单片机最小系统，价格也不是很高，淘宝的都懂得的。有了单片机，再搞套烧写设备，这个最好买，就算弄个块子，线还得自己买，不贵的。有了以上这些了，我们继续吧：2、掌握8字规则：很多的都与8有关系，如：我们的P口（开关）每一个是8位，发送的数据一般是8位有效数据，很多的都与8有关系，单片机是8位的，很多开发板的LED是8个，数码是8个LED显示的，以后所有的所有，都与8有着千丝万履的关系……3、二进制、十进制、十六进制换算：说起这个事，在开始我很难弄明白，后来才能搞懂了系统中常用到16进制，所以，以16进制为主，进行二进制与十进制、16进制转换就容易多了（十六进制的标记为0x。十六进制的一位是4位二进制，那么4位二进制全为1的情况下是多少：即1111这时，我们记位这么个规则，从右向左，第一个为低位，代表的数值是1，第二位低表的数值是2，第三位代表的数值是4，第四位代表的数值是8，那么1111换算成十进制就是8+4+2+1=15，换算成16的一位进制就是F。那么，如果是两位的十六进制该怎么换算呢：假如二进制为：11111111，换算成16进制是(8+4+2+1)(8+4+2+1)，即为FF，记做0Xff,换算成10进制就是255（用操作系统自带的计算器算），如果二进制为10100110，即1代表对应的位有数值，0代表对应的位没有数值，1010就是（8+0+2+0=10），16进制对应A，0110为（0+4+2+0＝6）16进制对应为6，10100101即为16进制0...
