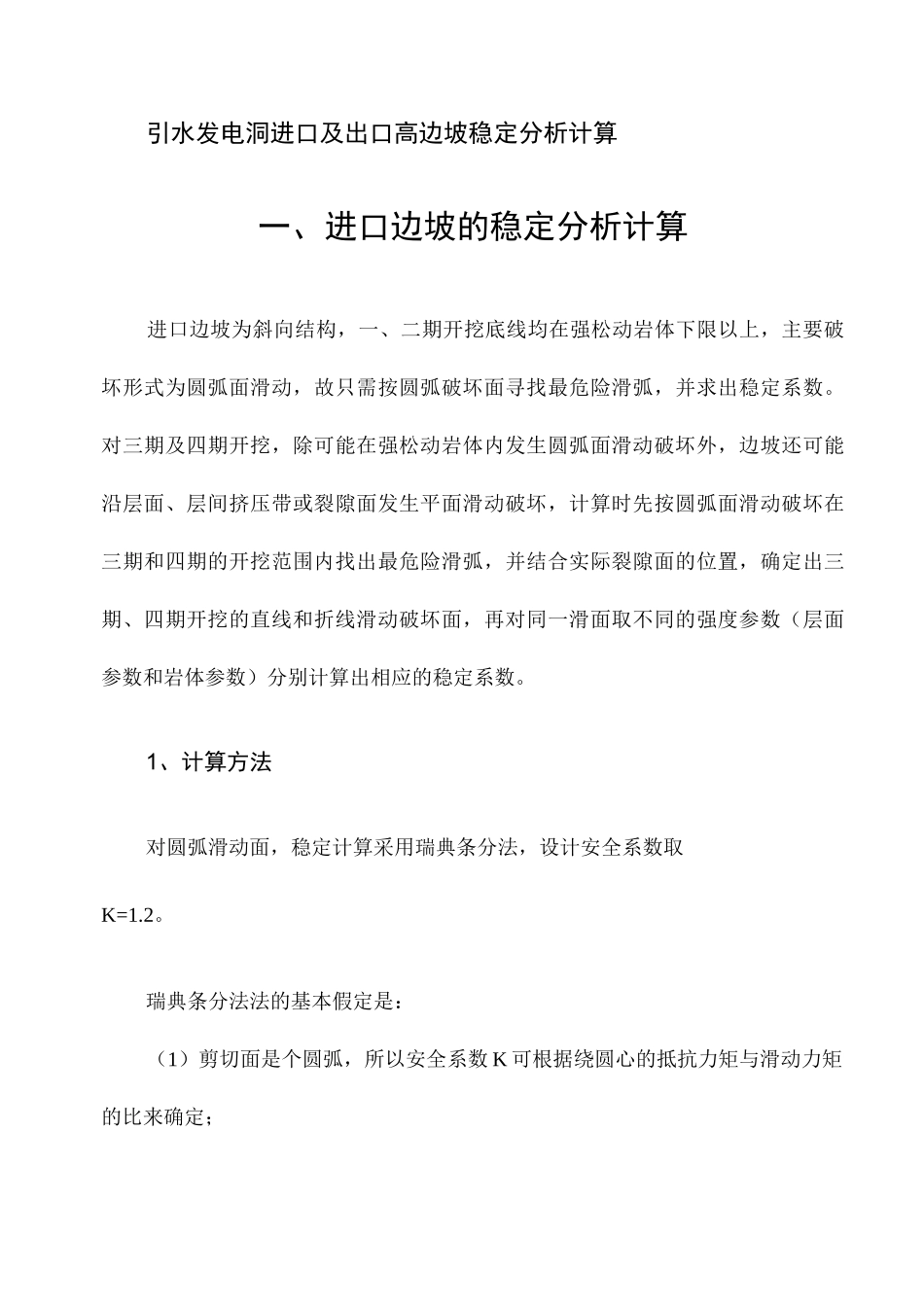

引水发电洞进口及出口高边坡稳定分析计算一、进口边坡的稳定分析计算进口边坡为斜向结构，一、二期开挖底线均在强松动岩体下限以上，主要破坏形式为圆弧面滑动，故只需按圆弧破坏面寻找最危险滑弧，并求出稳定系数。对三期及四期开挖，除可能在强松动岩体内发生圆弧面滑动破坏外，边坡还可能沿层面、层间挤压带或裂隙面发生平面滑动破坏，计算时先按圆弧面滑动破坏在三期和四期的开挖范围内找出最危险滑弧，并结合实际裂隙面的位置，确定出三期、四期开挖的直线和折线滑动破坏面，再对同一滑面取不同的强度参数（层面参数和岩体参数）分别计算出相应的稳定系数。1、计算方法对圆弧滑动面，稳定计算采用瑞典条分法，设计安全系数取K=1.2。瑞典条分法法的基本假定是：（1）剪切面是个圆弧，所以安全系数K可根据绕圆心的抵抗力矩与滑动力矩的比来确定；(2)计算中不考虑分条之间的相互作用力，所以每个分条底部的反力可以直接由该分条上的荷载算出。对直线或折线滑动面，稳定计算采用传递系数法，并用Sarma法进行较核，设计安全系数根据不同的计算工况取不同的值。传递系数法是极限平衡条分法中的一种，也叫剩余推力法，其基本假设为条块间的相互作用力的方向平行于上一条块的底滑面，各条块的剩余下滑力计算公式如下：Fi=(WiSinai+QiC0Sai)-(cili/k+(wicosai-Ui-QiSina”％)+%®i-i式中=cos(a-a)-fsin(a-a)/ki-1i-1iii-1i上式中第一项表示本条的下滑力，第二项表示本条的抗滑力，第三项表示上一条块传下来的不平衡下滑力，仪［称为传递系数，k为i-1安全系数。2、计算参数取值边坡的滑动破坏形式可分为沿层面或裂隙面的破坏和在岩体内的破坏，前者计算时，滑动面按层面参数计算，抗剪强度指标见表1。后者滑动面按岩体参数计算，抗剪强度指标见表2。表1层面或裂隙面的强度参数岩体类别()水上水上)下水/|\水下容重()强松动岩体轻微松动岩体未松动岩体表2岩体的结构面强度参数岩体类别()水上水上()水下水下容重()强松动岩体轻微松动岩体未松动岩体3、不同工程阶段的计算工况及荷载组合进口边坡的开挖分为一期、二期、三期、四期，四期以后为水库的运行期，根据现状及水库蓄水后的运行特点，稳定分析包括现状天然条件，不同库水位，考虑地震力时的不同库水位及水库水位变化(渗透压力)等不同工况。其中运行期不同库水位考虑了正常蓄水位1380及蓄水位1340两个特征水位，水库水位变化主要是考虑由正常蓄水位1380降至1360的情况。各计算工况及荷载组合条件下的计算结果见表3。表3不同工况及荷载组合条件下进口边坡稳定计算计算成果工程阶段工况破坏形式参数取值计算方法稳定系数设计安全系数剩余下滑力（）施工期一期开挖圆弧滑动岩体参数瑞典条分法二期开挖圆弧滑动岩体参数瑞典条分法三期开挖天然状态圆弧滑动岩体参数瑞典条分法三期开挖天然状态直线滑动岩体参数传递系数三期开挖天然状态折线滑动层面参数传递系数岩体参数三期开挖自重地下水层面参数岩体参数四期开挖天然状态直线滑动层面参数传递系数直线滑动层面参数法四期开挖天然状态折线滑动层面参数传递系数岩体参数四期开挖自重地下水层面参数岩体参数天然工况楔体滑动岩体自重地下水直线滑动层面参数传递系数直线滑动层面参数法运行期正常蓄水位直线滑动层面参数传递系数直线滑动层面参数法折线滑动层面参数传递系数岩体参数传递系数蓄水位度地震直线滑动层面参数传递系数折线滑动层面参数传递系数岩体参数正常蓄水位折线滑动层面参数传递系数岩体参数蓄水位度地震直线滑动层面参数传递系数折线滑动层面参数岩体参数骤降至直线滑动层面参数传递系数折线滑动层面参数岩体参数传递系数三期开挖直线滑面及折线滑面的计算简图见图，两种滑面情况下强度参数取值时，若为层面参数，则C、f值分别取表1中的值，若为岩体参数，则C、f值取表2中的值。四期开挖直线滑面及折线滑面、运行期各工况情况下的计算简图见图。二、出口边坡的稳定分析计算出口边坡的计算方法均采用Sarma法，参数取值同进口边坡，计算工况为：1、施工期因一、二期开挖均位于强松动岩体内，破坏形式为圆弧滑动，故用瑞典条分法可寻找出圆弧滑动的最危险滑面并求得最小稳定...
